Ăng-ten Yagi-Uda là loại ăng-ten được sử dụng phổ biến nhất cho việc thu sóng truyền hình trong vài thập kỷ qua. Đây là loại ăng-ten phổ biến và dễ sử dụng nhất, mang lại hiệu suất vượt trội và được biết đến với độ khuếch đại và độ định hướng cao.

Dải tần số

Dải tần số mà ăng-ten Yagi-Uda hoạt động là khoảng 30 MHz đến 3 GHz, nằm trong băng tần VHF và UHF.

Xây dựng ăng-ten Yagi-Uda

Trong nhiều thập kỷ, ăng-ten Yagi-Uda đã được tìm thấy trên nóc hầu hết mọi ngôi nhà. Ăng-ten Yagi-Uda là sự kết hợp giữa các thành phần ký sinh và lưỡng cực.

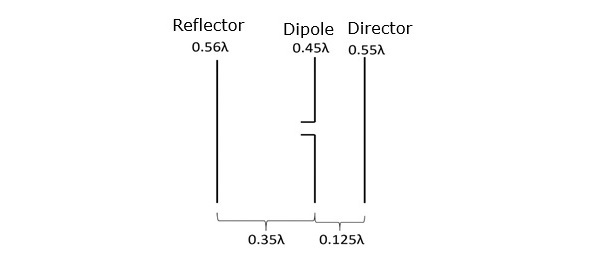

Hình minh họa một ăng-ten Yagi-Uda. Bạn có thể thấy có một số bộ định hướng được đặt để tăng độ định hướng của ăng-ten. Bộ cấp nguồn là một lưỡng cực gấp, và bộ phản xạ là một phần tử dài ở cuối cấu trúc.

Hình vẽ cho thấy phác thảo rõ ràng về ăng-ten Yagi-Uda. Cấu trúc hình thanh ở giữa, trên đó ăng-ten được gắn, được gọi là cần trục. Ăng-ten được kết nối với đầu đen dày là ăng-ten dẫn động, được kết nối với đường truyền bên trong thông qua một chốt màu đen. Ăng-ten đơn phía sau ăng-ten dẫn động là bộ phản xạ, phản xạ toàn bộ năng lượng theo hướng của mẫu bức xạ. Các ăng-ten khác phía trước ăng-ten dẫn động là bộ phản xạ định hướng, giúp định hướng chùm tia theo góc mong muốn.

Thiết kế

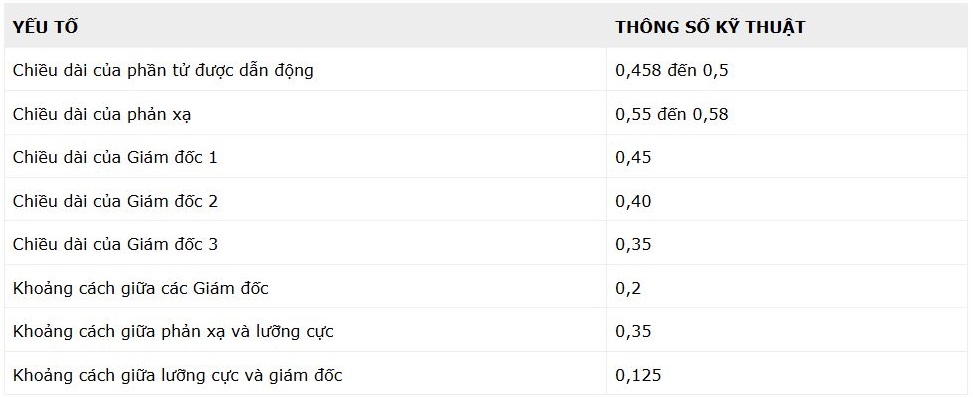

Khi thiết kế ăng-ten này, cần tuân thủ các yêu cầu thiết kế sau.

Họ là −

Nếu đáp ứng được các yêu cầu trên, có thể thiết kế được ăng-ten Yagi-Uda.

Mẫu bức xạ

Mẫu định hướng của ăng-ten Yagi-Uda rõ ràng có tính định hướng, như thể hiện trong hình bên dưới.

Các cánh hoa phụ được treo lơ lửng và tính định hướng của các cánh hoa chính được tăng lên bằng cách thêm bộ ổn định định hướng vào ăng-ten.

sức mạnh

Ưu điểm của ăng-ten Yagi-Uda như sau:

• Hiệu quả cao
• Đạt được tính định hướng cao
• Dễ dàng quản lý và bảo trì
• Ít bị mất năng lượng hơn.
• Bao phủ một phạm vi tần số rộng hơn

sự yếu đuối

Nhược điểm của ăng-ten Yagi-Uda như sau:

• Có xu hướng ồn ào
• Có xu hướng chịu tác động từ bầu khí quyển.

Ứng dụng

Sau đây là một số ứng dụng của ăng-ten Yagi-Uda.

• Chủ yếu được sử dụng để thu tín hiệu truyền hình.
• Sử dụng trong trường hợp chỉ cần một tần số duy nhất.
