Biến trở (rheostat) hay chiết áp là một ví dụ phổ biến về linh kiện thụ động trong điện tử và kỹ thuật điện, chẳng hạn như thiết bị điều khiển điện trở. Mặc dù cả hai đều rất giống nhau và có thể thay đổi điện trở, nhưng nguyên lý hoạt động, cách đấu mạch và ứng dụng thực tế của chúng lại khác nhau đáng kể.

Bài viết này giải thích tại sao biến trở và chiết áp lại là hai điểm khác biệt quan trọng, cách sử dụng chúng, các ứng dụng phổ biến và cách chọn linh kiện phù hợp nhất cho từng trường hợp cụ thể.

Biến trở và chiết áp là gì?

Cả biến trở và chiết áp đều là điện trở có thể điều chỉnh. Về cơ bản, chúng phục vụ các mục đích khác nhau như đã mô tả ở trên, mặc dù nguyên lý hoạt động của chúng tương tự nhau: cho phép người dùng điều chỉnh điện trở trong mạch điện một cách thủ công.

• Biến trở chủ yếu được sử dụng để điều khiển dòng điện. Chúng thường hoạt động nối tiếp với tải và có hai đầu cực: một đầu cố định và một đầu di động (trượt).
• Để có được mức điện áp thay đổi, người ta sử dụng một biến trở, thường được mắc như một mạch chia điện áp, với hai đầu cực được nối với một đầu cực của mạch điện trở và đầu cực còn lại được nối với một con trượt di động.

Nguyên lý hoạt động của biến trở

Biến trở là một thiết bị điện thay đổi điện trở mà dòng điện chạy qua bằng cách trượt một con trượt dọc theo một linh kiện điện trở. Chiều dài đường dẫn dòng điện thay đổi, dẫn đến sự thay đổi điện trở.

Thông số kỹ thuật chính:

1. Phẫu thuật lưỡng cực
2. Mắc nối tiếp với tải.
3. Điều khiển dòng điện biến đổi
4. Chúng thường được cấu tạo bằng các phần tử điện trở quấn dây để xử lý công suất cao hơn.

Mục đích chính của biến trở (điện trở điều chỉnh) là giảm hoặc tăng lượng dòng điện chạy qua mạch mà không làm ngắt hoặc mở mạch.

Nguyên lý hoạt động của chiết áp.

Biến trở là một thiết bị chia điện áp có thể điều chỉnh, chọn một điểm giữa một đầu (đầu điện áp cao) và đầu kia (đầu điện áp thấp) thông qua một dải điện trở. Khi con trượt di chuyển dọc theo dải điện trở, điện áp đầu ra của con trượt phụ thuộc vào vị trí của nó.

Thông số kỹ thuật chính:

1. Hoạt động ba cực
2. Được mắc nối như một mạch chia điện áp.
3. Điện áp đầu ra có thể thay đổi.
4. Được sử dụng rộng rãi cho việc cân bằng tín hiệu và giao diện người dùng.

Biến trở thường được sử dụng để điều chỉnh điện áp chính xác trong các ứng dụng dòng điện thấp, do đó chúng phù hợp với các ứng dụng có tín hiệu tương tự và núm điều chỉnh do người dùng lựa chọn.

Điểm khác biệt chính: Biến trở so với chiết áp.

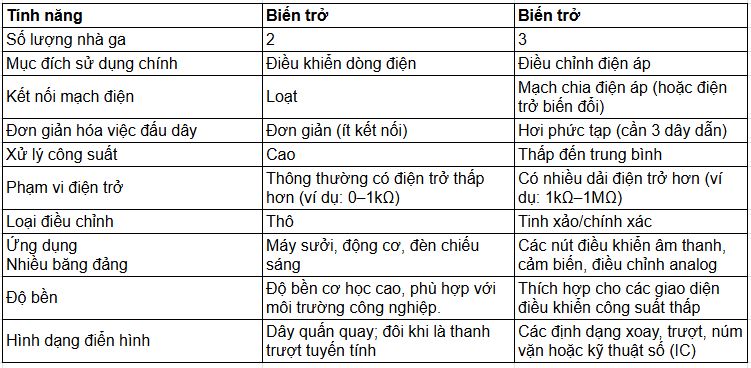

Để giúp phân biệt rõ ràng hơn những điểm khác biệt, bảng so sánh dưới đây nêu bật những điểm khác biệt chính:

Đặc tính hiệu suất

Khi lựa chọn biến trở, cả độ tin cậy và chức năng đều là những yếu tố quan trọng cần xem xét khi đánh giá hiệu suất của nó:

1. Tính tuyến tính

➥ Biến trở có thể là loại tuyến tính hoặc logarit (nhạy cảm với rãnh), trong khi điện trở thường có đặc tính điện trở tuyến tính.

2. Chất lượng tiếp xúc của cần gạt mưa.

➥ Theo thời gian, sự tiếp xúc giữa cần gạt và thanh điện trở có thể bị suy giảm, dẫn đến phát sinh nhiễu điện hoặc gây ra hoạt động không ổn định.

3. Độ ổn định nhiệt

➥ Biến trở được thiết kế để chịu được tổn thất năng lượng lớn hơn, và cấu trúc của chúng sử dụng dây quấn thay vì chiết áp màng carbon, điều này làm phức tạp quá trình làm mát.

4. Hao mòn và tuổi thọ sử dụng.

➥ Các chiết áp dùng cho nhiều thao tác điều chỉnh (ví dụ: điều chỉnh âm lượng) có thể bị hỏng nhanh hơn. Chiết áp nhiều vòng xoay, kín có tuổi thọ và độ tin cậy tốt hơn.

Ứng dụng của biến trở và chiết áp.

Sử dụng biến trở.

Biến trở cực kỳ hữu ích trong các ứng dụng công nghiệp và điện, bao gồm:

• Điều khiển tốc độ động cơ: Điều chỉnh điện trở trong mạch cuộn dây phần ứng sẽ thay đổi tốc độ động cơ.
• Hệ thống chiếu sáng: Điều chỉnh độ sáng của bóng đèn sợi đốt.
• Thiết bị gia nhiệt: Chức năng của nó là kiểm soát và điều chỉnh nhiệt độ của các phần tử gia nhiệt trong hệ thống gia nhiệt tại các phòng thí nghiệm hoặc nhà máy công nghiệp.
• Thiết bị thử nghiệm: Được sử dụng để thử nghiệm các tải biến đổi và mạch giới hạn dòng điện.
• Bộ dụng cụ mô phỏng tải cho máy phát điện: Được sử dụng để mô phỏng tải điện trong quá trình thử nghiệm máy phát điện.

Ví dụ: Một kỹ thuật viên phòng thí nghiệm sử dụng điện trở cuộn dây điều chỉnh được 100 watt để kiểm tra dòng tải tối đa an toàn cho một động cơ DC mới.

Sử dụng biến trở.

Biến trở là những thiết bị phổ biến trong các mạch điện tử điện áp thấp, dòng điện thấp, được thiết kế để điều khiển tín hiệu hoặc điều chỉnh các biến số do người dùng định nghĩa.

• Các nút điều khiển âm thanh: Được sử dụng để điều chỉnh âm lượng, âm sắc và cân bằng âm thanh.
• Hiệu chuẩn cảm biến: Điều chỉnh mạch điện của các cảm biến tương tự như điện trở nhiệt, điện trở quang hoặc cảm biến áp suất.
• Giao diện người dùng: Thường thấy trong máy hiện sóng, thiết bị phòng thí nghiệm và bảng điều khiển.
• Đầu vào vị trí: Phát hiện vị trí quay và vị trí tuyến tính trong hệ thống robot và tự động hóa.
• Mạch RC và định thời: Trong các mạch dao động, mạch trễ và mạch điều chỉnh.

Ví dụ: Việc điều chỉnh âm lượng trên amply guitar được thực hiện bằng cách sử dụng chiết áp logarit.

Lựa chọn nguyên liệu phù hợp.

Khi lựa chọn giữa biến trở và chiết áp, hãy cân nhắc những câu hỏi quan trọng sau:

Bạn muốn điều khiển cái gì? Dòng điện hay điện áp?

➨ Sử dụng biến trở (rheostat) để điều chỉnh dòng điện mắc nối tiếp.

➩ Sử dụng biến trở để chia điện áp hoặc điều chỉnh tín hiệu tương tự.

Lượng năng lượng bị mất là bao nhiêu?

➨ Biến trở được thiết kế để xử lý tải công suất cao.

➩ Biến trở được thiết kế cho các ứng dụng tín hiệu yếu.

Bạn thích điều chỉnh tỉ lệ chính xác hay điều chỉnh tổng quát hơn?

➨ Để giới hạn dòng điện một cách thô sơ, hãy sử dụng điện trở biến đổi (biến trở).

➩ Để điều chỉnh chính xác hơn, chiết áp là lựa chọn tốt hơn.

Bạn thích điều khiển từ xa hay hệ thống kỹ thuật số hơn?

➩ Đối với các hệ thống dựa trên vi điều khiển, hãy cân nhắc sử dụng các chiết áp kỹ thuật số (digipot). Các thiết bị này cung cấp độ chính xác cao hơn, giảm hao mòn và không có bộ phận chuyển động.

Hướng dẫn lắp đặt và sơ đồ đấu dây.

Việc lắp đặt đúng cách có thể kéo dài tuổi thọ của các linh kiện và tăng độ tin cậy của mạch điện:

• Tránh quá tải: Luôn kiểm tra công suất và dòng điện tối đa được chỉ định.
• Sử dụng đúng hướng kết nối: Điều này đặc biệt quan trọng đối với các mạch chia điện áp.
• Sử dụng tản nhiệt: Đối với các điện trở điều chỉnh công suất cao, để giúp tản nhiệt sinh ra.
• Lắp đặt cơ khí ổn định: Ngăn ngừa rung động và hư hỏng tiếp xúc.
• Che chắn tín hiệu: Các điện trở biến đổi trong mạch tương tự có thể dễ bị nhiễu điện từ. Việc che chắn có thể giảm thiểu nhiễu này.

Những lỗi thường gặp cần tránh.

Hiểu rõ những lỗi thường gặp có thể giúp tiết kiệm thời gian, tiền bạc và ngăn ngừa hư hỏng tiềm tàng cho mạch điện:

• Việc sử dụng biến trở thay vì chiết áp dưới tải trọng cao có thể dẫn đến quá nhiệt và hư hỏng.
• Việc bỏ qua cấu hình đầu nối – đấu dây không chính xác – có thể dẫn đến hoạt động bất thường hoặc kết quả đo điện áp không chính xác.
• Độ chính xác cao không phải là điều mong đợi từ các biến trở, vốn thường được sử dụng để điều khiển dòng điện lớn hoặc để điều chỉnh tinh细.
• Việc lắp đặt trong môi trường bẩn hoặc ẩm ướt mà không có lớp bảo vệ sẽ dẫn đến ăn mòn và hư hỏng.

Phiên bản nâng cao và giải pháp thay thế hiện đại.

Cùng với những tiến bộ công nghệ, các điện trở điều chỉnh (biến trở) và đồng hồ đo điện trở (chiết áp) đã được cải tiến hơn nữa:

1. Chiết áp số (digipot)

• Được điều khiển thông qua SPI/I2C.
• Không có bộ phận chuyển động = độ tin cậy cao hơn.
• Nó có thể được tùy chỉnh bằng bộ vi điều khiển hoặc phần mềm.

2. Biến trở đa chu kỳ.

• Cung cấp độ chính xác vượt trội trên phạm vi điện trở rộng.
• Thường được tìm thấy trong các dụng cụ hiệu chuẩn và đo lường.

3. Biến trở điều khiển bằng động cơ.

• Được sử dụng trong các bộ trộn âm thanh hoặc thiết bị chuyên nghiệp.
• Tự động điều chỉnh vị trí thông qua hệ thống điều khiển servo.

4. Biến trở cuộn dây độ chính xác cao.

• Được thiết kế để sử dụng trong môi trường phòng thí nghiệm.
• Cung cấp khả năng kiểm soát điện trở chính xác và mạnh mẽ cho các hệ thống thử nghiệm.

Bản tóm tắt

Thuật ngữ biến trở và chiết áp được sử dụng để mô tả các linh kiện điện và điện tử về cơ bản là khác nhau nhưng có liên quan chặt chẽ và không thể thay thế cho nhau. Khi lựa chọn một trong hai, bạn cần biết ứng dụng của nó. Đó có thể là điều chỉnh dòng điện trong mạch điện công suất cao hoặc điều chỉnh điện áp trong mạch tương tự đòi hỏi độ nhạy cao.

• Hãy sử dụng biến trở (rheostat) khi cần điều khiển dòng điện công suất cao và mạnh.
• Hãy sử dụng biến trở khi cần điều chỉnh điện áp chính xác và tiêu thụ điện năng thấp.
