Trong lĩnh vực điện tử, việc duy trì tính toàn vẹn của tín hiệu và bảo đảm an toàn điện là vô cùng quan trọng. Bộ khuếch đại cách ly đóng vai trò thiết yếu bằng cách cách ly điện giữa mạch đầu vào và đầu ra, đồng thời cho phép truyền tín hiệu cần đo hoặc xử lý. Điều này giúp ngăn dòng điện không mong muốn chạy giữa hai phần mạch, giảm ảnh hưởng của nhiễu và bảo vệ thiết bị cũng như người vận hành. Bài viết này sẽ tìm hiểu nguyên lý hoạt động, các thành phần, ứng dụng và ưu điểm của bộ khuếch đại cách ly.

Bộ khuếch đại cách ly là gì?

Bộ khuếch đại cách ly là một loại bộ khuếch đại có khả năng truyền tín hiệu tương tự từ đầu vào sang đầu ra mà không cần kết nối điện trực tiếp giữa hai phía. Hàng rào cách ly có thể sử dụng công nghệ ghép biến áp, ghép quang hoặc ghép điện dung.

Mục đích chính của bộ khuếch đại cách ly là ngăn dòng điện chạy trực tiếp giữa mạch đầu vào và đầu ra, hạn chế ảnh hưởng của chênh lệch điện áp giữa hai phía, bảo vệ mạch khỏi hư hỏng và giảm nhiễu do vòng lặp nối đất. Tùy theo thiết kế, thiết bị còn có thể bảo vệ người vận hành trước các điện áp nguy hiểm.

Các thành phần cơ bản của bộ khuếch đại cách ly

Sau đây là những thành phần chính thường có trong một bộ khuếch đại cách ly.

1. Tầng đầu vào

Tầng đầu vào tiếp nhận tín hiệu tương tự cần được cách ly và khuếch đại. Tầng này thường bao gồm:

Đầu nối tín hiệu đầu vào:

Đây là các điểm kết nối để đưa tín hiệu tương tự vào bộ khuếch đại.

Mạch bảo vệ đầu vào:

Mạch này bảo vệ bộ khuếch đại khỏi điện áp hoặc dòng điện quá mức ở đầu vào. Các linh kiện bảo vệ có thể bao gồm điốt, điện trở và cầu chì, tùy thuộc vào yêu cầu của thiết kế.

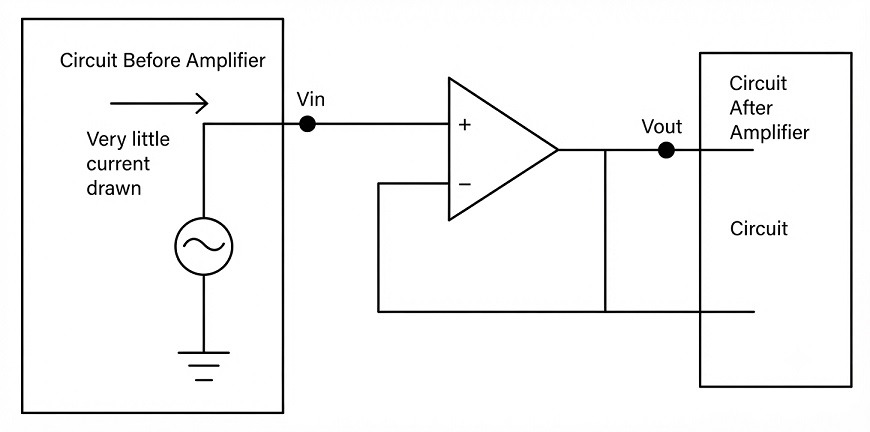

Bộ khuếch đại đệm đầu vào:

Bộ khuếch đại đệm giúp giảm ảnh hưởng tải của các tầng mạch phía sau lên nguồn tín hiệu, nhờ đó duy trì độ chính xác của tín hiệu đầu vào.

2. Hàng rào cách ly

Hàng rào cách ly là thành phần quan trọng giúp ngăn kết nối điện trực tiếp giữa tầng đầu vào và tầng đầu ra. Có một số phương pháp cách ly phổ biến:

Cách ly bằng biến áp:

Phương pháp này sử dụng từ trường để truyền tín hiệu qua hàng rào cách ly. Nó có thể cung cấp khả năng cách ly điện tốt và thường được sử dụng trong các ứng dụng công nghiệp, đo lường và điện tử công suất.

Cách ly quang:

Phương pháp này sử dụng bộ ghép quang hoặc các phần tử quang điện để chuyển đổi tín hiệu điện thành ánh sáng ở phía đầu vào, sau đó chuyển ánh sáng trở lại thành tín hiệu điện ở phía đầu ra. Phương pháp này cho phép cách ly điện hiệu quả, tùy thuộc vào thiết kế và linh kiện được sử dụng.

Cách ly điện dung:

Phương pháp này sử dụng các tụ điện cách ly để truyền tín hiệu thông qua điện trường biến thiên, đồng thời ngăn dòng điện một chiều đi qua hàng rào cách ly. Phương pháp này được sử dụng trong nhiều bộ khuếch đại cách ly tích hợp hiện đại.

Đọc thêm: Cách thức hoạt động của bộ ghép quang.

3. Tầng đầu ra

Tầng đầu ra tiếp nhận tín hiệu đã truyền qua hàng rào cách ly, sau đó xử lý hoặc khuếch đại tín hiệu đến mức phù hợp với mạch tải. Các thành phần có thể bao gồm:

Bộ khuếch đại đệm đầu ra:

Bộ khuếch đại này cung cấp mức tín hiệu đầu ra phù hợp và giúp tầng đầu ra điều khiển tải hiệu quả. Trở kháng đầu ra thấp giúp giảm ảnh hưởng của tải lên tín hiệu.

Đầu nối đầu ra:

Đây là các điểm kết nối để truyền tín hiệu đầu ra đến các tầng tiếp theo của hệ thống.

Mạch bảo vệ đầu ra:

Mạch này giúp bảo vệ tầng đầu ra và các thiết bị được kết nối khỏi điện áp hoặc dòng điện quá mức, tùy thuộc vào cấu hình bảo vệ.

4. Nguồn điện

Nguồn điện của bộ khuếch đại cách ly phải được thiết kế phù hợp để duy trì khả năng cách ly điện giữa tầng đầu vào và tầng đầu ra. Các thành phần thường bao gồm:

Nguồn cấp cho hai phía cách ly:

Tùy theo thiết kế, tầng đầu vào và tầng đầu ra có thể sử dụng các nguồn cấp riêng biệt để duy trì cách ly điện.

Bộ chuyển đổi DC-DC cách ly:

Bộ chuyển đổi DC-DC cách ly có thể cung cấp nguồn điện riêng cho một phía của mạch mà không tạo ra kết nối điện một chiều trực tiếp giữa hai phía. Đây là giải pháp thường gặp trong các hệ thống đo lường và điều khiển công nghiệp.

5. Cơ chế phản hồi

Một số bộ khuếch đại cách ly sử dụng cơ chế phản hồi để cải thiện độ chính xác, độ tuyến tính và độ ổn định của tín hiệu. Phương pháp phản hồi phụ thuộc vào công nghệ cách ly được sử dụng.

Phản hồi quang học:

Một số thiết kế sử dụng tín hiệu quang để truyền thông tin phản hồi qua hàng rào cách ly.

Phản hồi từ tính:

Một số thiết kế sử dụng ghép từ để truyền tín hiệu hoặc thông tin phản hồi qua hàng rào cách ly mà không cần kết nối điện trực tiếp.

Nguyên lý hoạt động của bộ khuếch đại cách ly

Sau khi tìm hiểu các thành phần cơ bản, chúng ta hãy xem bộ khuếch đại cách ly hoạt động như thế nào.

Sơ đồ minh họa cho thấy một cấu hình bộ khuếch đại cách ly điển hình với các bước hoạt động sau:

Tiếp nhận tín hiệu đầu vào

Tín hiệu đầu vào được đưa đến tầng đầu vào của bộ khuếch đại cách ly. Tầng này thường được thiết kế với trở kháng đầu vào cao nhằm giảm dòng điện lấy từ nguồn tín hiệu và hạn chế ảnh hưởng tải.

Nhờ đó, bộ khuếch đại ít làm thay đổi tín hiệu gốc, giúp duy trì độ chính xác của phép đo.

Chuyển đổi tín hiệu

Sau khi được tiếp nhận và xử lý, tín hiệu đầu vào có thể cần được chuyển đổi sang dạng phù hợp để truyền qua hàng rào cách ly. Cách thực hiện phụ thuộc vào kiến trúc của bộ khuếch đại.

Một số thiết kế sử dụng bộ chuyển đổi điện áp sang tần số. Trong phương pháp này, điện áp đầu vào được chuyển thành tín hiệu có tần số tỷ lệ với điện áp đó. Tín hiệu tần số có thể được truyền qua hàng rào cách ly rồi chuyển đổi trở lại thành điện áp ở đầu ra.

Các thiết kế khác sử dụng phương pháp điều chế tín hiệu, trong đó thông tin của tín hiệu đầu vào được mã hóa thành một dạng tín hiệu thích hợp để truyền qua hàng rào cách ly.

Lưu ý rằng bộ chuyển đổi dòng điện sang điện áp (I-V) là mạch chuyển đổi tín hiệu, không phải bản thân cơ chế cách ly. Mạch này có thể được sử dụng khi cần chuyển đổi tín hiệu dòng điện thành điện áp trước khi xử lý tiếp.

Truyền tín hiệu qua hàng rào cách ly

Tín hiệu được truyền từ phía đầu vào sang phía đầu ra thông qua cơ chế ghép phù hợp, chẳng hạn như:

• Ghép quang: truyền thông tin bằng ánh sáng.
• Ghép biến áp: truyền tín hiệu thông qua từ trường biến thiên.
• Ghép điện dung: truyền tín hiệu thông qua điện trường biến thiên.

Các phương pháp này ngăn kết nối điện trực tiếp giữa hai phía. Tuy nhiên, khả năng chống nhiễu điện từ còn phụ thuộc vào cấu trúc mạch, thiết kế đường dẫn tín hiệu, che chắn và bố trí linh kiện.

Tái tạo tín hiệu

Ở phía đầu ra, tín hiệu được giải điều chế hoặc chuyển đổi trở lại thành dạng cần thiết. Ví dụ, nếu tín hiệu được truyền dưới dạng tần số, bộ chuyển đổi tần số sang điện áp có thể được sử dụng để tái tạo tín hiệu điện áp ban đầu.

Một số hệ thống cũng có thể sử dụng bộ chuyển đổi điện áp sang dòng điện để tạo ra tín hiệu dòng điện đầu ra phù hợp với thiết bị nhận.

Khuếch đại tín hiệu đầu ra

Sau khi được tái tạo, tín hiệu được xử lý hoặc khuếch đại để đạt mức đầu ra mong muốn. Tầng đầu ra thường được thiết kế để có trở kháng đủ thấp nhằm điều khiển tải mà không gây suy giảm tín hiệu quá mức.

Nhờ đó, tín hiệu có thể được truyền đến các thiết bị hoặc mạch tiếp theo trong khi vẫn duy trì độ chính xác cần thiết.

Ví dụ tính toán độ khuếch đại

Giả sử một bộ khuếch đại cách ly có hệ số khuếch đại điện áp bằng 100 và điện áp đầu vào là 1 V.

Điện áp đầu ra lý tưởng được tính như sau:

Vout = Av × Vin

= 100 × 1

= 100 V

Do đó, điện áp đầu ra lý tưởng là 100 V.

Lưu ý: Đây chỉ là kết quả tính toán lý tưởng. Điện áp đầu ra thực tế còn phụ thuộc vào điện áp nguồn cấp, dải tín hiệu đầu vào, giới hạn đầu ra và thông số của bộ khuếch đại. Không phải bộ khuếch đại cách ly nào cũng có thể tạo ra điện áp đầu ra 100 V.

Ví dụ tính toán hệ số khử chế độ chung (CMRR)

CMRR (Common-Mode Rejection Ratio) là tỷ số giữa độ lợi vi sai và độ lợi chế độ chung của bộ khuếch đại. Đại lượng này cho biết khả năng khuếch đại tín hiệu vi sai trong khi hạn chế tín hiệu nhiễu xuất hiện giống nhau ở cả hai đầu vào.

CMRR được tính bằng công thức:

CMRR (dB) = 20 × log₁₀(|Ad / Ac|)

Trong đó:

• Ad: độ lợi vi sai.
• Ac: độ lợi chế độ chung.

Giả sử một bộ khuếch đại có độ lợi vi sai Ad = 100 và độ lợi chế độ chung Ac = 0,01.

Khi đó:

CMRR = 20 × log₁₀(100 / 0,01)

= 20 × log₁₀(10.000)

= 80 dB

Do đó, CMRR của bộ khuếch đại là 80 dB.

Ứng dụng của bộ khuếch đại cách ly

Bộ khuếch đại cách ly được sử dụng trong nhiều lĩnh vực nhằm tăng cường an toàn điện, hạn chế nhiễu và cải thiện độ tin cậy của phép đo.

Thiết bị y tế

Trong các thiết bị như máy điện tâm đồ (ECG) và máy điện não đồ (EEG), bộ khuếch đại cách ly giúp cách ly mạch đo với các mạch điện tử khác. Điều này góp phần bảo vệ bệnh nhân và duy trì độ chính xác của tín hiệu sinh học có biên độ nhỏ. Thiết kế hoàn chỉnh vẫn phải đáp ứng các tiêu chuẩn an toàn y tế có liên quan.

Hệ thống tự động hóa công nghiệp

Trong nhà máy, động cơ, bộ biến tần và các thiết bị điện công suất có thể tạo ra nhiễu điện từ và chênh lệch điện thế giữa các điểm nối đất. Bộ khuếch đại cách ly giúp cách ly tín hiệu từ cảm biến và hệ thống điều khiển, giảm ảnh hưởng của các yếu tố này và cải thiện độ tin cậy của dữ liệu.

Đo lường và kiểm tra nguồn điện

Khi đo điện áp và dòng điện trong các hệ thống điện áp cao, bộ khuếch đại cách ly có thể giúp tách biệt mạch đo khỏi mạch cần kiểm tra. Điều này góp phần giảm nguy cơ dòng điện chạy qua đường kết nối không mong muốn và bảo vệ thiết bị đo. Tuy nhiên, việc đo điện áp cao vẫn cần thiết bị và quy trình đáp ứng các yêu cầu an toàn phù hợp.

Hệ thống thu thập dữ liệu

Trong nghiên cứu, thử nghiệm và giám sát công nghiệp, bộ khuếch đại cách ly giúp thu nhận tín hiệu từ nhiều cảm biến trong khi hạn chế ảnh hưởng của chênh lệch điện thế nối đất và nhiễu giữa các mạch. Nhờ đó, hệ thống có thể thu thập dữ liệu đáng tin cậy hơn.

Ưu điểm của bộ khuếch đại cách ly

Những ưu điểm chính của bộ khuếch đại cách ly bao gồm:

• Cải thiện độ chính xác của phép đo: hạn chế ảnh hưởng của vòng lặp nối đất và một số nguồn nhiễu.
• Bảo vệ thiết bị: giảm nguy cơ hư hỏng do chênh lệch điện áp giữa các phần mạch.
• Tăng độ tin cậy của hệ thống: hạn chế dòng điện không mong muốn chạy qua các đường kết nối tín hiệu.
• Hỗ trợ an toàn bệnh nhân: góp phần cách ly các mạch đo trong thiết bị y tế.
• Giảm ảnh hưởng của nhiễu: giúp duy trì chất lượng tín hiệu trong môi trường điện nhiễu.

Hạn chế của bộ khuếch đại cách ly

Mặc dù có nhiều ưu điểm, bộ khuếch đại cách ly cũng có một số hạn chế:

• Chi phí cao hơn: các linh kiện và cấu trúc cách ly có thể làm tăng chi phí thiết kế.
• Tiêu thụ năng lượng: một số thiết kế cần nguồn cấp riêng hoặc mạch chuyển đổi năng lượng.
• Giới hạn điện áp cách ly: mỗi thiết bị có giới hạn điện áp làm việc và khả năng chịu điện áp quá độ riêng.
• Giới hạn băng thông và độ chính xác: một số kiến trúc có thể bị giới hạn về tốc độ truyền tín hiệu, độ tuyến tính hoặc độ lệch.
• Yêu cầu thiết kế cẩn thận: bố trí mạch, khoảng cách cách điện và khả năng chống nhiễu đều ảnh hưởng đến hiệu suất và độ an toàn.

Câu hỏi thường gặp

Các thông số chính của bộ khuếch đại cách ly là gì?

Các thông số quan trọng bao gồm dải tín hiệu đầu vào, độ lợi, băng thông, độ chính xác, CMRR, điện áp cách ly định mức, khả năng chịu điện áp quá độ và độ tuyến tính. Dải điện áp đầu vào và tần số hoạt động phụ thuộc vào từng thiết kế cụ thể.

Bộ khuếch đại cách ly hoạt động theo nguyên lý nào?

Bộ khuếch đại cách ly truyền thông tin của tín hiệu từ đầu vào sang đầu ra thông qua một hàng rào cách ly điện. Tùy theo thiết kế, tín hiệu có thể được truyền bằng ghép quang, ghép biến áp hoặc ghép điện dung. Cơ chế này ngăn kết nối điện trực tiếp giữa hai phía mà vẫn cho phép truyền tín hiệu.

Tóm tắt

Bộ khuếch đại cách ly đóng vai trò quan trọng trong các hệ thống cần truyền tín hiệu giữa những phần mạch không được kết nối điện trực tiếp. Bằng cách sử dụng hàng rào cách ly và các cơ chế truyền tín hiệu phù hợp, thiết bị giúp hạn chế ảnh hưởng của chênh lệch điện thế, giảm một số dạng nhiễu và tăng cường an toàn điện.

Mặc dù có thể có chi phí cao hơn, giới hạn về băng thông và các yêu cầu thiết kế riêng, bộ khuếch đại cách ly vẫn là giải pháp hữu ích trong thiết bị y tế, tự động hóa công nghiệp, đo lường và hệ thống thu thập dữ liệu.
