Bộ lọc thông thấp RL
Bộ lọc thông thấp RL, bao gồm điện trở và cuộn cảm nối tiếp, cho phép tín hiệu tần số thấp đi qua một cách thụ động trong khi chặn các tần số cao hơn.
Bộ lọc thông thấp RL
Mạch RL hoạt động như một bộ lọc thông thấp khi được cấu tạo như trong Hình 1. Trong mạch được minh họa, cuộn cảm là một thành phần nối tiếp. Và điện trở là một thành phần phân luồng.
Hình 1: Sơ đồ mạch bộ lọc thông thấp RL.
Hoạt động của mạch lọc trong Hình 1 là do phản ứng của cuộn cảm khi tần số hoạt động tăng. Phản ứng này có thể được mô tả bằng đường cong và mạch tương đương trong Hình 2.
Hình 2: Hoạt động của bộ lọc thông thấp RL và đáp ứng tần số của nó.
Đồ thị trong Hình 2a cho thấy mối quan hệ giữa điện kháng cảm ứng (XL) và tần số hoạt động (f), như thể hiện trong đồ thị. Độ phản kháng của cuộn cảm là 0Ω khi tần số đầu vào là 0Hz. Xét đến điều này, hãy xem xét mạch tương đương được hiển thị trong Hình 2b, giả sử tần số đầu vào là 0Hz và điện kháng cảm ứng là 0Ω. Tuy nhiên, cuộn cảm có một số điện trở cuộn dây (RW), do đó một điện trở biểu thị điện trở cuộn dây được đưa vào mạch tương đương. Trong trường hợp này, điện áp tải bằng với hiệu số giữa điện áp cung cấp (E) và điện áp trên RW.
Như thể hiện trong biểu đồ điện kháng, tần số hoạt động tăng sẽ dẫn đến sự gia tăng tương ứng của XL. Về mặt lý thuyết, tần số hoạt động có thể đủ cao để cuộn cảm hoạt động hiệu quả. Khi đó bộ lọc sẽ có mạch tương đương như trong Hình 2c, như thể hiện trong mạch. Độ tự cảm được biểu thị bằng độ ngắt của một dây dẫn. (Do điện kháng gần như vô hạn) Trong trường hợp này VRL = 0V. Giữa các giá trị cực đại được thể hiện trong Hình 5 có một dải tần số mà VRL giảm từ E – VRW xuống 0V.
Tần số cắt (fC)
Tần số cắt cho bộ lọc thông thấp RL được xác định bởi cuộn cảm và sự kết hợp song song của RF và RL theo công thức.
Ở đâu
Ví dụ minh họa cách tính fC cho Bộ lọc thông thấp RL.
ví dụ
Tính tần số cắt của mạch điện được thể hiện ở Hình 3.
Hình 3: Ví dụ về bộ lọc RL thông thấp.
giải pháp
Đầu tiên, các giá trị của REQ được tìm thấy như sau:
Tần số cắt của mạch bây giờ có thể được tìm thấy như sau:
Kết quả này cho thấy độ lợi công suất của mạch giảm xuống còn 50% giá trị cực đại khi tần số hoạt động đạt 761 Hz. Đồ thị đáp ứng tần số của mạch được thể hiện ở Hình 4.

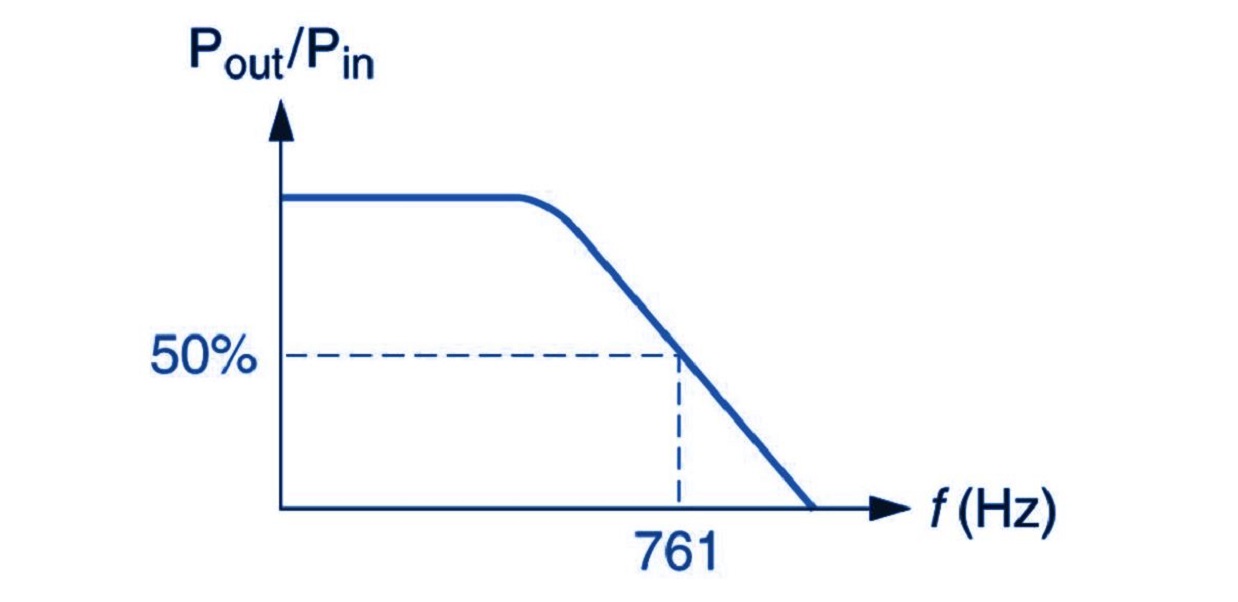

Hình 4: Đồ thị đáp ứng tần số của Bộ lọc thông thấp RL.
