Bộ mã hóa gia tăng là một thiết bị điện cơ tạo ra các xung tín hiệu tương đối so với một điểm tham chiếu. Bộ mã hóa tuyệt đối là một thiết bị cảm biến vị trí cung cấp một tín hiệu số duy nhất cho mỗi vị trí, giúp theo dõi chính xác chuyển động của rôto. Mỗi loại bộ mã hóa có những đặc điểm riêng, phù hợp với nhiều ứng dụng khác nhau.

Bộ mã hóa đóng vai trò quan trọng trong các hệ thống điều khiển chuyển động bằng cách cung cấp phản hồi về vị trí và tốc độ của động cơ, đặc biệt là trong các ứng dụng robot và tự động hóa. Có hai loại bộ mã hóa chính: bộ mã hóa gia tăng và bộ mã hóa tuyệt đối.

Cả hai loại bộ mã hóa đều phục vụ mục đích cơ bản là theo dõi chuyển động quay, nhưng chúng khác biệt đáng kể về tín hiệu đầu ra và ứng dụng. Trong bài viết này, chúng tôi trình bày một so sánh chi tiết giữa bộ mã hóa gia tăng và bộ mã hóa tuyệt đối, giúp hiểu rõ hơn về ưu điểm, hạn chế và các trường hợp sử dụng phù hợp nhất của từng loại.

Bộ mã hóa gia tăng là gì?

Bộ mã hóa gia tăng là một thiết bị điện cơ chuyển đổi chuyển động quay hoặc chuyển động tuyến tính thành tín hiệu điện để xác định tốc độ, hướng và vị trí của rôto. Không giống như các bộ mã hóa khác cung cấp một giá trị duy nhất cho mỗi vị trí, bộ mã hóa gia tăng tạo ra các xung tương đối so với một điểm tham chiếu.

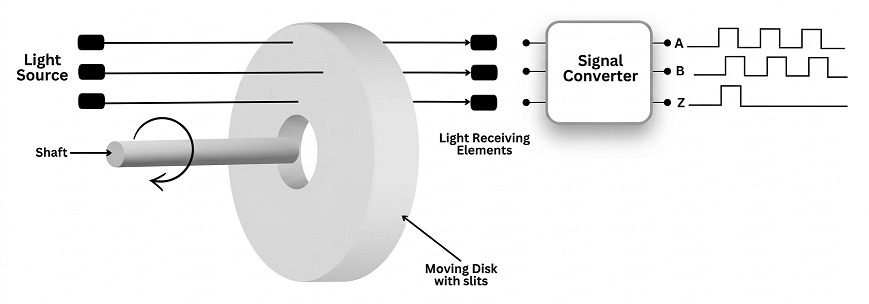

Bộ mã hóa gia tăng bao gồm một đĩa quay với các phần trong suốt và không trong suốt được bố trí đều nhau. Khi đĩa quay, một cảm biến quang học hoặc cảm biến từ sẽ phát hiện các mẫu này, tạo ra một chuỗi xung. Bộ điều khiển sẽ đếm các xung này để xác định chuyển động của rôto.

Bộ mã hóa cung cấp hai tín hiệu đầu ra chính, A và B, là các tín hiệu vuông pha, nghĩa là lệch pha nhau 90°. Điều này cho phép xác định hướng chuyển động như sau:

• Nếu A dẫn trước B, chuyển động sẽ diễn ra theo một hướng.
• Nếu B dẫn trước A, chuyển động sẽ diễn ra theo hướng ngược lại.

Một tín hiệu thứ ba, Z (tín hiệu chỉ số), được tạo ra một lần mỗi vòng quay để chỉ ra vị trí tham chiếu.

Bộ mã hóa gia tăng mang lại nhiều ưu điểm như độ phân giải cao, độ chính xác và chi phí hợp lý. Các bộ mã hóa này cung cấp phản hồi theo thời gian thực về tốc độ và hướng, khiến chúng trở nên hữu ích trong các ứng dụng tự động hóa và điều khiển chuyển động.

Bộ mã hóa tuyệt đối là gì?

Bộ mã hóa tuyệt đối là một thiết bị cảm biến vị trí cung cấp một tín hiệu số duy nhất cho mỗi vị trí, giúp theo dõi chính xác chuyển động của rôto. Không giống như bộ mã hóa gia tăng chỉ tạo ra các xung tương đối theo chuyển động, bộ mã hóa tuyệt đối cung cấp thông tin vị trí tuyệt đối, cho phép xác định vị trí mà không cần tham chiếu đến vị trí trước đó.

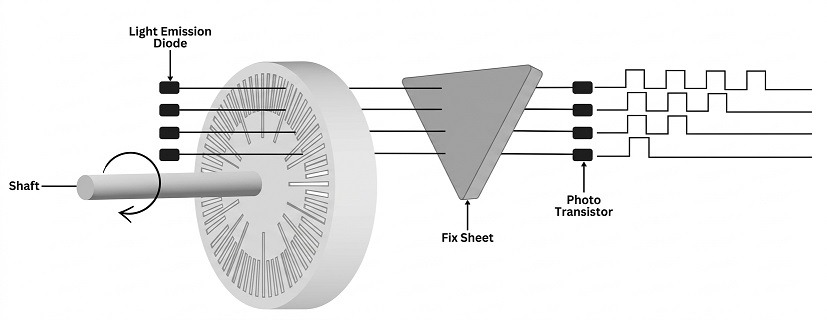

Bộ mã hóa tuyệt đối sử dụng một đĩa quay có nhiều rãnh, trong đó mỗi rãnh đại diện cho một mẫu mã nhị phân hoặc mã Gray. Các cảm biến quang học hoặc từ tính đọc các mẫu này, sau đó bộ điều khiển diễn giải dữ liệu để xác định vị trí chính xác. Vì mỗi vị trí có một mã duy nhất nên không cần sử dụng bộ đếm hoặc điểm tham chiếu bên ngoài để xác định vị trí.

Bộ mã hóa tuyệt đối có hai loại: loại một vòng quay và loại nhiều vòng quay. Bộ mã hóa một vòng quay cung cấp dữ liệu vị trí trong phạm vi một vòng quay hoàn chỉnh và lặp lại giá trị vị trí khi trục quay qua 360°. Ngược lại, bộ mã hóa nhiều vòng quay theo dõi vị trí qua nhiều vòng quay, cho phép xác định vị trí tuyệt đối trên phạm vi chuyển động lớn hơn và phù hợp với các ứng dụng điều khiển chuyển động phức tạp.

Bộ mã hóa tuyệt đối mang lại một số ưu điểm, chẳng hạn như theo dõi vị trí chính xác mà không cần thực hiện quy trình định vị lại và khả năng xác định vị trí ngay sau khi hệ thống khởi động lại. Chúng cũng tránh được lỗi tích lũy vị trí thường có thể xảy ra khi sử dụng bộ mã hóa gia tăng. Tuy nhiên, chúng thường đắt hơn và phức tạp hơn so với bộ mã hóa gia tăng và có thể yêu cầu khả năng xử lý dữ liệu cao hơn.

Bộ mã hóa tuyệt đối được sử dụng rộng rãi trong robot, tự động hóa công nghiệp, thiết bị y tế, hàng không vũ trụ và máy CNC, nơi việc định vị chính xác là vô cùng quan trọng.

Những điểm khác biệt chính giữa bộ mã hóa gia tăng và bộ mã hóa tuyệt đối

Bộ mã hóa rất cần thiết trong các hệ thống điều khiển chuyển động để cung cấp phản hồi về vị trí, tốc độ và hướng. Có hai loại bộ mã hóa chính: bộ mã hóa gia tăng và bộ mã hóa tuyệt đối.

Mỗi loại bộ mã hóa đều có những đặc điểm riêng, khiến chúng phù hợp với nhiều ứng dụng khác nhau. Dưới đây là một số điểm khác biệt chính giữa hai loại bộ mã hóa:

Đầu ra tín hiệu

• Bộ mã hóa gia tăng: Tạo ra các xung khi trục quay. Mỗi xung biểu thị một lượng chuyển động xác định và cần có bộ đếm bên ngoài để theo dõi vị trí.
• Bộ mã hóa tuyệt đối: Cung cấp một mã kỹ thuật số duy nhất cho mỗi vị trí, cho phép đọc trực tiếp vị trí mà không cần bộ đếm bên ngoài.

Khả năng duy trì thông tin vị trí

• Bộ mã hóa gia tăng: Mất thông tin vị trí tuyệt đối khi mất nguồn. Cần thực hiện quy trình định vị ban đầu khi hệ thống khởi động lại.
• Bộ mã hóa tuyệt đối: Cung cấp thông tin vị trí tuyệt đối ngay khi hệ thống hoạt động trở lại sau khi mất điện, khiến chúng trở nên lý tưởng cho các ứng dụng yêu cầu định vị chính xác.

Độ phân giải và độ chính xác

• Bộ mã hóa gia tăng: Độ phân giải được xác định bởi số xung trên mỗi vòng quay (PPR). Các mô hình có PPR cao hơn có thể cung cấp độ phân giải cao hơn nhưng vẫn cần bộ điều khiển hoặc bộ đếm để xác định vị trí.
• Bộ mã hóa tuyệt đối: Cung cấp thông tin vị trí trực tiếp với mỗi vị trí được biểu diễn bằng một mã duy nhất. Điều này giúp tránh lỗi tích lũy vị trí có thể xảy ra khi sử dụng bộ mã hóa gia tăng.

Giao diện và độ phức tạp

• Bộ mã hóa gia tăng: Có thiết kế đơn giản, thường sử dụng hai kênh A và B để tạo đầu ra tín hiệu vuông pha, cùng với xung Z tùy chọn.
• Bộ mã hóa tuyệt đối: Có thiết kế phức tạp hơn, sử dụng giao tiếp song song hoặc nối tiếp. Điều này có thể làm tăng độ phức tạp khi lắp đặt và tích hợp, nhưng cung cấp thông tin vị trí tuyệt đối trực tiếp.

Tính phù hợp của ứng dụng

• Bộ mã hóa gia tăng: Phù hợp với các ứng dụng yêu cầu theo dõi chuyển động tương đối, chẳng hạn như hệ thống băng tải.
• Bộ mã hóa tuyệt đối: Thích hợp với các ứng dụng yêu cầu định vị chính xác và khả năng xác định vị trí tuyệt đối, chẳng hạn như máy CNC và robot.

Kết luận

Cả bộ mã hóa gia tăng và bộ mã hóa tuyệt đối đều có những ưu điểm và hạn chế riêng. Hiểu rõ sự khác biệt giữa chúng giúp các kỹ sư lựa chọn loại bộ mã hóa phù hợp nhất dựa trên yêu cầu về hiệu suất, độ chính xác và ngân sách. Cho dù được sử dụng trong tự động hóa công nghiệp, robot hay các hệ thống điều khiển chuyển động, việc lựa chọn bộ mã hóa phù hợp có thể nâng cao hiệu quả và độ tin cậy của hệ thống.
