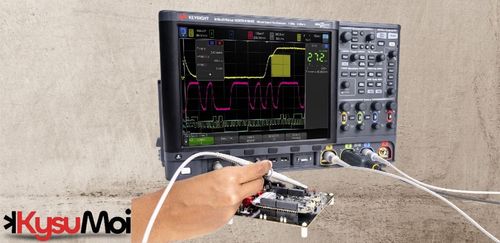

Máy phân tích logic là gì?

Máy phân tích logic là công cụ để đo hiệu suất của tín hiệu trên bus kỹ thuật số và để gỡ lỗi hệ thống kỹ thuật số. Về cơ bản, chúng thực hiện các phép đo kỹ thuật số thay vì các phép đo tương tự không giống như máy phân tích tín hiệu hoặc máy hiện sóng. Máy phân tích logic có thể hiển thị dữ liệu dưới dạng sơ đồ thời gian hoặc có thể giải mã dữ liệu đã nhận thành thông tin giao thức hoặc máy trạng thái để gỡ lỗi dễ dàng hơn.

Làm thế nào để tôi chọn máy phân tích logic cho nhu cầu đo lường của mình?

Việc lựa chọn máy phân tích logic phù hợp phụ thuộc vào một số tính năng được thiết kế riêng theo yêu cầu cụ thể của bạn. Những cân nhắc như số lượng kênh, tốc độ lấy mẫu/chế độ, hỗ trợ giao thức, độ sâu bộ nhớ và khả năng tương thích của phần mềm đóng vai trò then chốt trong việc xác định sự phù hợp lý tưởng cho các tác vụ của bạn. Ngoài ra, việc đánh giá nhu cầu ngưỡng của bạn là rất quan trọng. Đảm bảo rằng bạn tinh chỉnh máy phân tích logic và các đầu dò đi kèm theo mức tín hiệu của hệ thống đang được thử nghiệm.

Sự khác biệt giữa chế độ thu thập/lấy mẫu đồng bộ và không đồng bộ trong phân tích logic là gì?

Thu thập đồng bộ (trạng thái) có nghĩa là hệ thống đo lường trong bộ phân tích logic xác định giá trị logic của các bus song song kỹ thuật số hoặc các đường điều khiển khi có một đồng hồ hợp lệ liên quan, chẳng hạn như một cạnh tăng trên một đường đồng hồ hệ thống được thăm dò. Ngược lại, thu thập không đồng bộ (thời gian) có nghĩa là hệ thống đo lường lấy mẫu giá trị của một bus hoặc các đường kỹ thuật số riêng lẻ một cách không đồng bộ  từ hệ thống đang được kiểm tra hoặc không đồng bộ  với hệ thống.

Ứng dụng của máy phân tích logic là gì?

Nhiều ngành công nghiệp sử dụng các bộ phân tích logic đòi hỏi phân tích giao thức và gỡ lỗi hệ thống kỹ thuật số. Các ví dụ bao gồm phát triển hệ thống nhúng, thiết kế mạch kỹ thuật số và gỡ lỗi các giao thức kỹ thuật số như I2C, UART, Ethernet, USB và bộ nhớ DDR. Bằng cách nắm bắt và trực quan hóa trình tự chính xác của các trạng thái điện áp cao và thấp theo thời gian, chúng tiết lộ những hiểu biết quan trọng về quá trình đồng bộ hóa và phối hợp các tín hiệu kỹ thuật số. Khả năng này chứng tỏ là vô giá trong việc gỡ lỗi lỗi truyền thông, tối ưu hóa tốc độ truyền dữ liệu và đảm bảo tuân thủ giao thức — Keysight thiết kế riêng các bộ phân tích logic và bộ xen kẽ dành riêng cho phân tích giao thức bộ nhớ DDR.

Phân tích logic cần những loại đầu dò nào?

Để phân tích logic chính xác, Keysight cung cấp các đầu dò trở kháng cao với các bộ xen kẽ vừa khít giữa chip bộ nhớ và bộ điều khiển bộ nhớ. Quy trình này cho phép bạn thực hiện các phép đo chất lượng tín hiệu hoặc giao thức với tác động tối thiểu đến hệ thống đang được thử nghiệm. Các đầu dò và bộ xen kẽ mạnh mẽ này đảm bảo kết nối chắc chắn trong nhiều điều kiện khác nhau, trong khi thiết kế chống nhiễu của chúng bảo vệ chống lại nhiễu điện từ để thu thập dữ liệu sạch và chính xác. Được ghép nối với mạch đầu cuối của máy phân tích logic Keysight, các đầu dò này tối ưu hóa hiệu suất, đảm bảo các phép đo chính xác ở tốc độ xung nhịp được chỉ định.

Sự khác biệt giữa máy phân tích logic và máy hiện sóng là gì?

Máy hiện sóng đo và trực quan hóa các tín hiệu tương tự trong một hệ thống, trong khi máy phân tích logic tự giới hạn ở các tín hiệu số rời rạc. Máy phân tích logic thường hỗ trợ nhiều kênh hơn máy hiện sóng, điều này có thể quan trọng khi thử nghiệm các hệ thống có nhiều kênh bus nối tiếp hoặc song song. Máy hiện sóng có thể đo tín hiệu số; tuy nhiên, các phép đo tương tự của tín hiệu số chủ yếu liên quan đến thời gian tăng, chiều cao mắt và các phép đo tính toàn vẹn tín hiệu khác thay vì nghiên cứu mức logic và thời gian của tín hiệu số. Máy hiện sóng tín hiệu hỗn hợp có khả năng phân tích logic số bằng cách hỗ trợ đầu vào kênh số cũng như cổng tương tự, mặc dù hiếm khi có nhiều kênh như máy phân tích logic chuyên dụng.

‍
