Trong các hệ thống điện tử hiện đại, một trong những yếu tố quyết định hiệu năng và độ tin cậy của thiết bị chính là vấn đề toàn vẹn nguồn (Power Integrity – PI) do tốc độ xử lý cùng với mật độ linh kiện ngày càng lớn. Các thiết bị như vi xử lý (CPU), FPGA, GPU hay bộ nhớ vẫn xảy ra vấn đề về dòng điện biến đổi rất nhanh trong quá trình chuyển mạch dù cho nguồn cung cấp điện đã được thiết kế ổn định gây ra hiện tượng sụt áp, dao động điện áp và gây ra hiện tượng nhiễu cấp nguồn nếu vấn đề này không được kiểm soát một cách hiệu quả.

Một trong những giải pháp hiệu quả cao nhưng tương đối đơn giản để giải quyết các vấn đề trên đó là sử dụng tụ điện khử ghép (Decoupling Capacitor), dù cho hiệu quả vận hành của tụ điện phụ thuộc rất lớn vào vị trí bố trí trên bo mạch in (PCB) chứ không chỉ mỗi giá trị điện dung. Khả năng lọc nhiễu có thể giảm đáng kể nếu xảy ra sai lệch dù chỉ rất nhỏ trong bố trí, ảnh hưởng đến toàn bộ hệ thống. Do đó, thiết kế mạch điện tử tốc độ cao đòi hỏi phải hiểu rõ nguyên lý và sử dụng đúng phương pháp bố trí tụ điện khử ghép.

Khái quát chung về bố trí tụ điện khử ghép

Khi xảy ra hiện tượng các linh kiện xảy ra sự thay đổi tải đột ngột, tụ điện khử ghép sẽ được sử dụng như nguồn cung cấp dòng điện tức thời và đồng thời có thể giảm nhiễu lan truyền. Nhu cầu về dòng điện có thể tăng rất nhanh trong thời gian rất ngắn khi vi mạch chuyển trạng thái, do đó, nếu không đáp ứng kịp thời, nguồn cấp sẽ xảy ra hiện tượng giao động và ảnh hưởng đến hoạt động của linh kiện. Do đó, khi thiết kế, tụ điện thường được đặt gần chân cấp nguồn của vị mạch, tạo thành nguồn năng lượng cục bộ giúp cấp nguồn tức thời để duy trì điện áp ổn định khi mà nguồn chính chưa kịp phản ứng.

Có một vấn đề là khử nhiễu sẽ càng giảm nếu khoảng cách giữa tụ điện và chân nguồn càng lớn, trong khi khả năng vận hành của tụ điện lại chịu ảnh hưởng bởi điện cảm ký sinh của mạch. Chính vì vậy, khi thiết kế PCB, việc lựa chọn vị trí lắp đặt rất quan trọng bên cạnh việc lựa chọn giá trị điện dung.

Tầm quan trọng của việc bố trí tụ điện khử ghép

Để có thể giảm dao động điện áp trên đường cấp nguồn và hạn chế nhiễu điện từ (EMI), việc bố trí tụ điện là rất quan trọng nhằm nâng cao độ ổn định của hệ thống. Đây chính là các yếu tố ảnh hưởng trực tiếp đến chất lượng tín hiệu và khả năng hoạt động của thiết bị đối với các mạch số tốc độ cao. Bên cạnh đó, khả năng đáp ứng với các thành phần nhiễu cao sẽ bị giảm đi khi điện cảm ký sinh tăng lên do tụ điện đặt quá xa linh kiện, từ đó gây ra lỗi truyền dữ liệu, sai lệch tín hiệu hoặc khởi động không đúng cách.

Việc bố trí hợp lý còn giúp giảm bức xạ điện từ và tăng khả năng đáp ứng các tiêu chuẩn tương thích điện từ (EMC), đồng thời cải thiện tính toàn vẹn của nguồn. Đó chính là những yêu cầu bắt buộc đối với các sản phẩm điện tử trong các lĩnh vực đòi hỏi độ chính xác cao, chi tiết như viễn thông, ô tô, công nghiệp và thiết bị y tế.

Các phương pháp bố trí tụ điện khử ghép

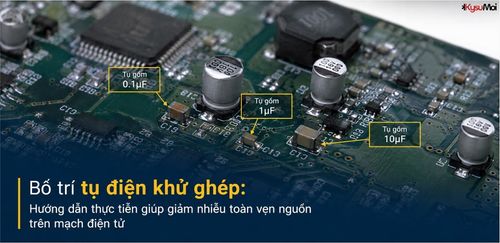

Để giảm chiều dài vòng dây và hạn chế điện cảm ký sinh trên mạch thì việc đặt tụ càng gần với chân nguồn của vi mạch là nguyên tắc đơn giản nhất. Các kỹ sư khi thiết kế thường bố trí mỗi chân nguồn có một tụ điện riêng để đáp ứng nhu cầu dòng điện cục bộ, đồng thời kết hợp nhiều tụ điện có giá trị khác nhau để mở rộng dải tần số có thể lọc nhiễu cho các bộ vi xử lý hoặc FPGA có nhiều chân nguồn.

Ngoài cách đặt tụ điện với chân nguồn, một cách hay được sử dụng đó là bố trí tụ điện theo từng cấp. Để hệ thống có thể đáp ứng với các mức thay đổi khác nhau tốt hơn, thì khi thiết kế, thường các tụ điện nhỏ sẽ được đặt sát vi mạch nhằm giảm nhiễu tức thời, còn các tụ điện lớn sẽ được đặt gần nguồn nhằm cải thiện ổn định điện áp. Ngoài ra, để giảm trở kháng nguồn cấp và nâng cao hiệu quả của tụ điện khử ghép, khi thiết kế cũng thường ưu tiên sử dụng nguồn mặt phẳng hơn nguồn mặt đất.

Hướng dẫn bố trí tụ điện khử ghép giúp giảm nhiễu Power Integrity

Để đạt được hiệu quả tối ưu tốt nhất, điện cảm đường dẫn cần được giảm tối đa khi khoảng cách từ tụ điện đến chân nguồn được rút ngắn nhất có thể và tụ điện nên được đặt trên cùng lớp PCB với linh kiện cần cấp nguồn.

Trong trường hợp PCB được thiết kế nhiều lớp thì nên kết nối tụ điện với mặt phẳng nguồn và mặt phẳng đất trực tiếp thông qua các via đặt sát chân trụ; đồng thời, đường nối giữa tụ điện và mặt phẳng nguồn cần ngắn, rộng và có số lượng via tối thiểu.

Để đảm bảo khả năng lọc nhiễu trên nhiều dải tần số khác nhau, cần sử dụng nhiều loại điện dung với nhiều giá trị khác nhau, đặc biệt là các loại tụ gốm đa lớp, những loại thường được ưu tiên trong các mạch tốc độ cao do có điện cảm và điện trở ký sinh thấp. Khi thiết kế PCB hoàn thành thì việc phát hiện các nguy cơ có thể gây nhiễu và để tối ưu thiết kế trước khi sản xuất thì cần sử dụng các công cụ mô phỏng để đánh giá trở kháng của mạng phân phối nguồn một cách toàn diện như Power Integrity.

Kết luận

Mặc dù tụ điện khử ghép là một loại linh kiện có chi phí rất thấp nhưng việc thiết kế hợp lý vị trí của chúng lại có thể cải thiện rất lớn đến chất lượng của hệ thống điện tử vì chúng có thể giảm giao động điện áp, giảm nhiễu điện từ và cải thiện toàn vẹn nguồn từ đó nâng cao độ tin cậy vận hành của thiết bị.

Để có thể giảm đáng kể lỗi phát sinh, rút ngắn thời gian đầu tư để phát triển sản phẩm và nâng cáp khả năng thích ứng với các tiêu chuẩn tiên tiến trong kỹ thuật hiện nay thì việc tuân thủ ngyên tắc bố trí tụ điện khửu ghép ngay từ gia đoạn thiết kế PCB là rất quan trọng đối với các mạch điện tử tốc độ cao và ngày càng được tích hợp nhiều chức năng.
