Giới thiệu

Bài viết này sẽ đi sâu vào chủ đề về cảm biến lực (load cell).

Bạn sẽ tìm hiểu thêm về các chủ đề như:

• Cảm biến lực là gì?
• Thiết kế cảm biến lực
• Các loại cảm biến lực
• Ứng dụng của cảm biến lực.

Cảm biến lực là gì?

Cảm biến lực (load cell) là thiết bị chuyển đổi lực chuyên dụng được thiết kế để chuyển đổi nhiều loại lực khác nhau—bao gồm lực kéo, lực nén, lực xoắn—thành tín hiệu điện hoặc đầu ra kỹ thuật số. Khi một vật được đặt lên cảm biến lực, nó sẽ phát hiện lực tác dụng bởi trọng lượng của vật, là kết quả của trọng lực. Lực này được xử lý thông qua mạch điện và hiển thị dưới dạng dữ liệu dễ hiểu. Cảm biến lực hoạt động như bộ chuyển đổi lực cơ học có độ chính xác cao, cung cấp các phép đo trọng lượng chính xác, phát hiện lực đáng tin cậy và các chỉ số nhất quán trong các ứng dụng công nghiệp và thương mại.

Cảm biến lực hoạt động như các thiết bị chuyển đổi lực tác dụng thành tín hiệu điện, có thể được đo, hiệu chuẩn và chuẩn hóa kỹ thuật số. Khi lực tác dụng tăng lên, tín hiệu điện do cảm biến lực tạo ra cũng tăng theo tỷ lệ thuận. Điều này làm cho cảm biến lực trở thành một thành phần quan trọng trong các hệ thống cân, cân công nghiệp, thiết bị kiểm tra vật liệu, hệ thống trộn và các quy trình tự động yêu cầu độ chính xác, khả năng lặp lại và giám sát thường xuyên lực tác dụng.

Cảm biến lực là thiết bị có độ chính xác cao, được thiết kế để đo trọng lượng và lực một cách chính xác. Khả năng đo chính xác cả các vật nhẹ như kim và máy móc hạng nặng như giàn khoan cho thấy tính linh hoạt và độ chính xác của chúng. Trong nhiều ứng dụng, cảm biến lực được sử dụng trong cân sàn, cân bồn chứa, cân hình nón, cân cẩu và hệ thống điều khiển quy trình, nơi hiệu suất đáng tin cậy và độ ổn định lâu dài của chúng đảm bảo hoạt động an toàn và hiệu quả.

Đơn vị tiêu chuẩn quốc tế để đo trọng lượng là kilogam (kg). Cảm biến lực tuân thủ tiêu chuẩn này, nhưng chúng cũng ghi lại các giá trị bằng Newton (N), phản ánh lực tác dụng lên một khối lượng dưới trọng lực tiêu chuẩn. Một kilogam bằng 9,8 Newton. Để có kết quả đo chính xác, cảm biến lực có thể hiển thị kết quả bằng Newton (N), kilonewton (kN) hoặc meganewton (MN). Khi lựa chọn cảm biến lực, người dùng thường so sánh khả năng chịu tải, độ chính xác, độ nhạy, khả năng bảo vệ quá tải và khả năng tương thích tín hiệu để tìm ra mẫu phù hợp nhất với ứng dụng cân đo của họ.

Cấu trúc thiết kế của cảm biến lực (load cell) dùng để chuyển đổi giá trị đo là như thế nào?

Cảm biến lực là thiết bị có độ chính xác cao được thiết kế để đo trọng lượng, lực và áp suất bằng cách chuyển đổi năng lượng cơ học thành tín hiệu điện có thể đọc được. Cấu trúc cơ bản của cảm biến lực bao gồm một lò xo có độ đàn hồi cao, thường được chế tạo từ các vật liệu chất lượng cao như thép không gỉ hoặc nhôm dùng trong ngành hàng không vũ trụ, nổi tiếng về khả năng chống ăn mòn và biến dạng tối thiểu dưới áp lực lặp đi lặp lại. Lò xo chắc chắn này cho phép cảm biến lực chịu được các ứng dụng công nghiệp nặng trong khi vẫn duy trì hiệu suất cân chính xác.

Điều quan trọng là, bộ phận lò xo được gắn vào một cảm biến biến dạng (strain gauge), một cảm biến có độ nhạy cao có khả năng phát hiện những biến dạng nhỏ do lực tác dụng gây ra. Một cảm biến biến dạng điển hình bao gồm một dây dẫn điện mảnh được hình thành trên một lớp màng mỏng. Khi một lực bên ngoài tác dụng, bộ phận đàn hồi sẽ uốn cong nhẹ, khiến cảm biến biến dạng giãn nở hoặc co lại một cách tỷ lệ thuận. Biến dạng cơ học này dẫn đến sự thay đổi có thể đo được trong điện trở của dây dẫn. Những thay đổi điện trở này được thu nhận và khuếch đại bằng mạch cầu Wheatstone, nổi tiếng về độ chính xác và ổn định trong thiết bị đo lường. Mạch này chuyển đổi những thay đổi điện trở nhỏ thành các tín hiệu đầu ra tương tự hoặc kỹ thuật số dễ xử lý được sử dụng trong cân kỹ thuật số, hệ thống đo lực công nghiệp và thiết bị kiểm tra vật liệu. Hơn nữa, các thiết kế cảm biến lực phức tạp có thể sử dụng các cảm biến áp điện, các bộ chuyển đổi đặc biệt tạo ra điện tích để đáp ứng với áp lực cơ học, cho phép độ nhạy cao cho các phép đo lực động và phân tích rung động.

Các cảm biến lực hiện đại có thể tạo ra nhiều loại tín hiệu đầu ra khác nhau để phù hợp với nhu cầu ứng dụng cụ thể, bao gồm điện áp tương tự, dòng điện 4-20mA, tín hiệu tần số, tín hiệu nối tiếp kỹ thuật số (RS232/RS485) và đầu ra song song, cũng như các chức năng chuyển mạch rơle hoặc báo động. Các cảm biến lực đơn điểm hoặc kiểu dầm cơ bản thường sử dụng bốn cảm biến biến dạng để đạt được độ nhạy tối ưu và bù nhiệt độ, trong khi các cảm biến lực đa trục độ chính xác cao có thể tích hợp tới ba mươi cảm biến được sắp xếp theo cấu hình cầu Wheatstone hoàn chỉnh. Cảm biến lực đa cảm biến cung cấp độ nhạy, độ lặp lại và khả năng bù lỗi được nâng cao, điều cần thiết cho các hệ thống điều khiển quy trình công nghiệp và tự động hóa độ chính xác cao.

Khi đánh giá khả năng chịu tải và giới hạn trọng lượng tối đa của cảm biến lực, các nhà sản xuất phân tích các yếu tố chính như lực hoặc trọng lượng quy định, nhu cầu đo động hay tĩnh, vị trí của cảm biến trong đường truyền lực, bảo vệ quá tải và biên độ an toàn cho phép. Quá trình thử nghiệm rộng rãi đảm bảo mỗi cảm biến lực đáp ứng các tiêu chuẩn hiệu chuẩn ISO nghiêm ngặt và có thể chịu được các môi trường hoạt động khắc nghiệt, bao gồm cả va đập và lực lệch trục.

Để đạt được độ chính xác tối đa của cảm biến lực, cần phải lắp đặt cẩn thận và xem xét các yếu tố cụ thể của ứng dụng. Tất cả các lực hoặc trọng lượng tác dụng phải được truyền đến tâm và các trục của cảm biến lực để tránh sai số đo do lực ngang hoặc lực không cân bằng. Việc căn chỉnh chính xác, lắp đặt ổn định và cấu trúc chắc chắn là rất quan trọng để có được kết quả cân đáng tin cậy, đặc biệt là trong các dây chuyền sản xuất tốc độ cao hoặc hệ thống lắp ráp theo lô. Người dùng nên đánh giá các tiêu chí lựa chọn chính bao gồm độ chính xác hoặc độ phân giải yêu cầu, khả năng chống chịu môi trường (ví dụ: chống thấm nước, chống bụi và phạm vi nhiệt độ rộng), mức độ rung và khả năng tích hợp dễ dàng với các hệ thống điều khiển như PLC hoặc thiết bị thu thập dữ liệu. Bằng cách xem xét cẩn thận các biến số này, người dùng cuối có thể đảm bảo cảm biến lực của họ cung cấp các phép đo chính xác, có thể lặp lại và đáng tin cậy, từ đó cải thiện hiệu quả hoạt động và kiểm soát chất lượng trong nhiều ứng dụng cân và phát hiện lực.

Để biết thêm thông tin về việc lựa chọn cảm biến lực phù hợp cho ứng dụng của bạn, hiểu rõ quy trình hiệu chuẩn hoặc khắc phục các sự cố thường gặp liên quan đến cảm biến lực, hãy tham khảo ý kiến ​​của nhà sản xuất cảm biến lực hàng đầu hoặc nhà phân phối được ủy quyền. Sự tư vấn chuyên nghiệp và các cảm biến chất lượng cao sẽ giúp bạn đạt được các phép đo đáng tin cậy cho việc cân công nghiệp, tự động hóa quy trình, thử nghiệm vật liệu và nghiên cứu khoa học.

Phân loại cảm biến lực.

Cảm biến lực (load cell), một thành phần quan trọng trong các hệ thống cân và đo lực công nghiệp, được phân loại thành bốn cấp độ chính xác chính: A, B, C và D. Cấp độ A thể hiện độ chính xác và độ phân giải cao nhất, cung cấp khoảng kiểm tra rộng nhất trong phạm vi đo tối đa, trong khi cấp độ D thể hiện độ chính xác thấp nhất, phù hợp với các ứng dụng không yêu cầu độ chính xác cực cao. Các phân loại độ chính xác này, cùng với các ký hiệu tiêu chuẩn cho cảm biến lực, được định nghĩa và quy định bởi Tổ chức Đo lường Pháp lý Quốc tế (OIML) và Viện Tiêu chuẩn và Công nghệ Quốc gia (NIST) thuộc Bộ Thương mại Hoa Kỳ. Việc tuân thủ các tiêu chuẩn này đảm bảo rằng cảm biến lực đáp ứng các yêu cầu pháp lý cho việc sử dụng thương mại và kiểm soát chất lượng trong các quy trình công nghiệp.

Phạm vi đo của cảm biến lực, một thành phần quan trọng của cân công nghiệp, hệ thống cân quy trình và thiết bị giám sát lực, được thể hiện bằng các ký hiệu tiêu chuẩn sau:

• Phạm vi đo của cảm biến lực (D _min đến D _max ) được định nghĩa là phạm vi giá trị được sử dụng để hiệu chuẩn và kiểm tra trong quá trình thử nghiệm.
• Phạm vi đo tối đa (E _min đến E _max ) - đề cập đến phạm vi rộng nhất mà trong đó cảm biến lực có thể đo lực hoặc trọng lượng một cách chính xác. Điều này rất quan trọng khi lựa chọn cảm biến lực cho các ứng dụng có công suất cao hoặc khả năng chịu quá tải.

Dán nhãn cảm biến lực theo yêu cầu của OIML.

Để đảm bảo khả năng truy xuất nguồn gốc và tuân thủ quy định, OIML yêu cầu tất cả các cảm biến tải trọng được chứng nhận phải có nhãn rõ ràng và tiêu chuẩn hóa. Nhãn này phải ghi rõ các thông số kỹ thuật chính của cảm biến tải trọng như khả năng chịu tải định mức, cấp độ chính xác, loại ứng dụng hoặc hướng lực dự định (nén, kéo, đòn bẩy hoặc đa năng), phạm vi nhiệt độ hoạt động và độ ẩm. Thông tin nhận dạng này giúp đảm bảo việc lắp đặt, bảo trì và vận hành chính xác trong các hệ thống cân đo ở nhiều ngành công nghiệp khác nhau, từ sản xuất và hậu cần đến dược phẩm và chế biến thực phẩm.

• Mức độ chính xác - Được ký hiệu là A, B, C hoặc D để phản ánh độ chính xác của phép đo.
• Số lượng đơn vị đo – được chỉ định sau mức độ chính xác, thường là hàng nghìn, để thể hiện độ chính xác.
• Ứng dụng - Chỉ định cho các ứng dụng nén, kéo, đòn bẩy hoặc mục đích chung. Hướng được chỉ định bằng mũi tên, điều này rất quan trọng để xác định hướng đo lực.
• Thông số nhiệt độ hoạt động - Thông số này phải được chỉ định nếu phạm vi nhiệt độ hoạt động tiêu chuẩn không khả thi. Đây là yếu tố quan trọng để tránh sai lệch hoặc trục trặc của cảm biến lực do ảnh hưởng của nhiệt độ.
• Mức độ ẩm - được ký hiệu là SH cho độ ẩm không đổi hoặc NH cho không có độ ẩm, điều này rất quan trọng khi lựa chọn sản phẩm trong môi trường khắc nghiệt hoặc thay đổi liên tục.

Việc dán nhãn và lập hồ sơ đúng cách là rất quan trọng đối với các cảm biến trọng lượng thương mại tuân thủ pháp luật được sử dụng trong các giao dịch hoặc quy trình thương mại được quy định, đảm bảo khả năng truy xuất nguồn gốc và tạo điều kiện thuận lợi cho việc kiểm tra hoặc hiệu chuẩn lại.

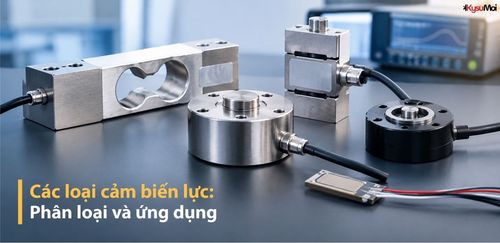

Các loại cảm biến lực

Cảm biến lực được phân loại theo loại tín hiệu đầu ra, công nghệ cảm biến và phương pháp đo cụ thể. Những cảm biến lực được thiết kế kỹ thuật cao này là nền tảng của các hệ thống cân tự động, hệ thống phản hồi lực và nhiều hệ thống điều khiển quy trình khác nhau. Trong mọi trường hợp, cảm biến lực chuyển đổi lực cơ học (lực kéo, lực nén hoặc lực xoắn) thành tín hiệu điện tử có thể đo được để đọc số, thu thập dữ liệu và tích hợp quy trình.

Cảm biến tải trọng thủy lực

Cảm biến lực thủy lực hoạt động bằng cách đo trọng lượng thông qua sự thay đổi áp suất bên trong một buồng chứa đầy chất lỏng. Trong cảm biến lực thủy lực kiểu màng, lực tác dụng nén một màng làm bằng vật liệu đàn hồi, gây ra sự thay đổi áp suất trong buồng. Sự thay đổi áp suất này tỷ lệ thuận với lực tác dụng thông qua đầu ấn và piston, và kết quả là tuyến tính và ổn định. Cảm biến lực thủy lực không bị ảnh hưởng bởi các lỗi điện và phù hợp với môi trường nguy hiểm, dễ cháy nổ hoặc môi trường an toàn tuyệt đối. Vì không có mạch điện tại điểm đo, chúng được sử dụng rộng rãi trong các ứng dụng cân công nghiệp, bao gồm cả cân bồn và cân hình nón, nơi an toàn và độ tin cậy là rất quan trọng.

Cảm biến tải trọng khí nén

Cảm biến lực khí nén hoạt động dựa trên nguyên lý cân bằng lực và sử dụng khí quyển hoặc khí nén để phát hiện trọng lượng, giúp giảm nguy cơ điện giật. Các cảm biến lực này có nhiều buồng giảm chấn rung để đạt được độ chính xác đo cao. Sử dụng một màng chắn linh hoạt được kết nối với bệ cân, trọng lượng của vật thể được bù lại bằng một lượng khí nén thích hợp. Áp suất không khí cần thiết để duy trì sự cân bằng này có liên quan đến trọng lượng của vật thể. Hoạt động không gây ô nhiễm này làm cho cảm biến lực khí nén trở nên lý tưởng cho các ứng dụng yêu cầu sự sạch sẽ, hoạt động chống cháy nổ hoặc các quy trình an toàn nghiêm ngặt, chẳng hạn như phòng thí nghiệm, chế biến thực phẩm và công nghiệp hóa chất.

Các cảm biến áp suất này không bị ảnh hưởng bởi chất lỏng, hóa chất tràn đổ hoặc thay đổi nhiệt độ, đảm bảo các phép đo nhất quán và có thể lặp lại trong môi trường vệ sinh và an toàn.

Cảm biến tải trọng ứng suất

Cảm biến lực biến dạng (strain gauge load cell) là loại cảm biến lực phổ biến nhất được sử dụng trong cân công nghiệp, kiểm tra lực và xử lý vật liệu. Các cảm biến này có thể đo được nhiều dải lực khác nhau, từ 5 Newton đến hơn 50 Meganewton, sử dụng các chỉ báo kỹ thuật số tiên tiến và được tích hợp vào các hệ thống tự động hóa công nghiệp. Là các bộ chuyển đổi, các cảm biến này chuyển đổi biến dạng cơ học thành sự thay đổi điện trở, tỷ lệ thuận với lực tác dụng. Điều này cho phép đo lường kỹ thuật số chính xác cao, tuyến tính và có thể lặp lại về lực và trọng lượng để giám sát và kiểm soát tải trọng trong nhiều ứng dụng khác nhau như cân bàn, thùng chứa quy trình, cân bồn chứa và các bệ công nghiệp.

Các cảm biến lực đo biến dạng thường được phân loại theo cấu trúc của chúng, chẳng hạn như loại một điểm, loại hình chữ S, loại hình dầm cắt hai mặt và loại tấm phẳng, để đáp ứng các nhu cầu ứng dụng đa dạng. Mối liên hệ chặt chẽ giữa các đặc tính cơ học và điện của chúng đảm bảo độ tin cậy đo lường tối ưu, đặc biệt trong môi trường tự động hóa công nghiệp và sản xuất có độ chính xác cao.

Cảm biến tải dạng hộp

Cảm biến tải dạng hộp, nổi tiếng với thiết kế nhỏ gọn và giá cả phải chăng, phù hợp cho cả cân một điểm và nhiều điểm. Cấu trúc chống nước và tuổi thọ cao, cùng với các gioăng chân không chắc chắn bảo vệ các bộ phận nhạy cảm khỏi môi trường công nghiệp khắc nghiệt, bụi bặm hoặc ẩm ướt, đảm bảo hoạt động đáng tin cậy. Chức năng chính của chúng là đo lực nén dọc trục, lý tưởng cho cân xe tải, cân bồn chứa, cân silo và các ứng dụng cân công nghiệp hạng nặng. Các cảm biến tải chắc chắn này có thể được tích hợp vào cấu trúc bệ, cân xe và hệ thống kết hợp công suất cao, đảm bảo hoạt động trơn tru ngay cả dưới tải trọng hoặc môi trường khắc nghiệt.

Cảm biến áp suất

Cảm biến áp suất được thiết kế để đo lực nén (lực đẩy) dọc theo một trục duy nhất bằng công nghệ đo biến dạng. Các cảm biến lực có độ chính xác cao này ghi lại áp suất dưới dạng giá trị âm và được sử dụng phổ biến trong các môi trường hạn chế không gian như hệ thống nén, hệ thống kiểm tra kết cấu và hệ thống điều khiển công nghiệp, nơi độ ổn định lâu dài và sự biến đổi tối thiểu là rất quan trọng. Thiết kế nhỏ gọn của chúng lý tưởng cho việc tích hợp vào các hệ thống cân có không gian hạn chế trong khi vẫn duy trì các tiêu chuẩn nghiêm ngặt của ngành về độ chính xác và độ tin cậy khi cân.

Cảm biến lực căng

Cảm biến lực kéo được thiết kế để đo lực kéo (lực cắt) một cách đáng tin cậy. Thường sử dụng công nghệ đo biến dạng, chúng đảm bảo các phép đo lực có độ chính xác cao trong nhiều ứng dụng, từ cân cẩu và hệ thống nâng hạ đến các nền tảng thử nghiệm lực kéo. Không giống như cảm biến lực nén, cảm biến lực kéo ghi lại các giá trị lực kéo dương và hoạt động hiệu quả trong việc giám sát lực động với chu kỳ làm việc cao. Cấu trúc chắc chắn và thiết kế kín của chúng hỗ trợ các ứng dụng công nghiệp nặng, mang lại độ bền và ổn định lâu dài vượt trội trong các tình huống đo lực khắc nghiệt.

Cảm biến lực

Cảm biến lực gắn trên trục biến dạng có thể đo chính xác cả lực đẩy-kéo (hai chiều) và lưu lượng động, không giống như các cảm biến lực một chiều. Cảm biến lực được sử dụng trong robot, thiết bị y tế và hệ thống phản hồi lực, cho phép đo lực đa trục và tự động hóa quy trình. Việc lắp đặt chúng không bị ảnh hưởng bởi trọng lực, đảm bảo các kết quả đo nhất quán theo mọi hướng, điều này rất quan trọng đối với các ứng dụng như bộ chuyển đổi lực trong ngành hàng không vũ trụ, thử nghiệm ô tô và thiết bị đo lường độ chính xác cao.

cảm biến áp suất

Cảm biến áp suất, một công nghệ có liên quan mật thiết đến cảm biến lực, hoạt động như bộ chuyển đổi để đo lực trên một đơn vị diện tích (áp suất). Chúng thường sử dụng công nghệ áp điện hoặc cảm biến biến dạng và được sử dụng trong các môi trường yêu cầu giám sát áp suất chính xác, chẳng hạn như đường ống dẫn khí, hệ thống thủy lực, đo chiều cao và đo áp suất chất lỏng. Các cảm biến này cực kỳ quan trọng trong tự động hóa quy trình, điều hòa không khí và hệ thống sản xuất, cung cấp tín hiệu đầu ra đáng tin cậy và tuyến tính để thu thập dữ liệu và điều khiển quy trình.

Bộ chuyển đổi tinh thể áp điện

Cảm biến lực tinh thể áp điện sử dụng hiệu ứng áp điện để tạo ra điện tích khi chịu tác dụng của lực. Khi một lực cơ học tác dụng lên một tinh thể được sắp xếp đúng cách, các điện tích tạo ra sẽ được khuếch đại và số hóa, cho phép đo lực theo thời gian thực với độ nhạy cao. Cảm biến lực áp điện được ưa chuộng trong các ứng dụng đo động tần số cao, bao gồm thử nghiệm va đập, phân tích rung động và đánh giá lực động trong môi trường nghiên cứu và kiểm soát chất lượng công nghiệp.

Cảm biến tải trọng nhỏ

Cảm biến lực thu nhỏ, còn được gọi là cảm biến lực siêu nhỏ hoặc cảm biến lực vi mô, là các cảm biến lực được thiết kế cho các ứng dụng yêu cầu cả khả năng chịu tải cao và không gian lắp đặt tối thiểu. Đường kính siêu nhỏ gọn của chúng—đôi khi chỉ nhỏ đến 51 mm (2 inch)—cho phép chúng được tích hợp vào các giá đỡ thử nghiệm, tự động hóa công nghiệp, thiết bị thử nghiệm di động và robot độ chính xác cao. Cảm biến lực thu nhỏ có sẵn cả đầu nối khóa xoắn và cáp hệ mét, bao phủ phạm vi tải rộng từ 0–100 N đến 50.000 N, cung cấp các phép đo chính xác ở những vị trí mà cảm biến lực tiêu chuẩn không thể lắp đặt.

Cảm biến tải hình bánh donut

Cảm biến lực hình vòng hoặc xuyên lỗ có đặc điểm là thiết kế dạng vòng, cho phép đo lực tác dụng thông qua một lỗ trung tâm. Hình dạng này lý tưởng cho bu lông, trục hoặc ống, khiến chúng trở nên không thể thiếu trong việc đo lực kẹp, kiểm tra độ bền kéo của bu lông và các ứng dụng trong hệ thống bơm dầu/khí. Cấu trúc chắc chắn của chúng cho phép hoạt động dưới áp suất cao, tải trọng cao và các điều kiện kết cấu tích hợp.

Cảm biến lực cắt dạng dầm (Cảm biến lực dạng dầm chữ S)

Cảm biến lực dạng dầm cắt, bao gồm các loại dầm chữ S và dầm uốn phổ biến, cung cấp các phép đo lực chính xác và ổn định trong các điều kiện công nghiệp khắc nghiệt. Trong các thiết kế này, một khối vật liệu chất lượng cao được cố định vào một đầu, trong khi đầu kia đỡ tải trọng. Cảm biến lực dạng dầm uốn và dầm cắt được sử dụng rộng rãi cho các nền tảng cân quy trình, cân sàn, cân silo và cân bồn chứa. Được chế tạo từ hợp kim nhôm hoặc thép không gỉ để chống ăn mòn, các cảm biến lực này hoạt động đặc biệt tốt trong các phép đo trọng lượng thấp đến trung bình (thường từ 1–500 kg) và cung cấp độ nhạy cao cho cân theo lô, tự động hóa quy trình và hệ thống cân xe.

Cảm biến tải điện dung

Cảm biến lực điện dung đo lực và trọng lượng thông qua sự thay đổi điện dung do sự uốn cong giữa hai tấm dẫn điện. Khi có lực tác dụng, khoảng cách và điện dung giữa các tấm dẫn điện thay đổi. Sự khác biệt này được đo chính xác và chuyển đổi thành tín hiệu đầu ra. Công nghệ điện dung cung cấp độ phân giải cao, khiến các cảm biến lực này được ưa chuộng trong cân công nghiệp chính xác, cân phòng thí nghiệm và máy kiểm tra trọng lượng tự động.

Có hai loại:

Bộ chuyển đổi điện dung thấp

Các bộ chuyển đổi điện dung công suất thấp được thiết kế để thực hiện các phép đo nhạy cảm trong nhiều ứng dụng khác nhau như thiết bị kiểm tra y tế, thiết bị hầm gió và máy cân tự động. Với phạm vi đo từ dưới 1 ounce đến 150 pound, chúng đáp ứng nhu cầu cân đo của hộ gia đình, giáo dục và các ngành công nghiệp quy mô nhỏ, cung cấp độ tin cậy và độ chính xác cao trong một thiết kế nhỏ gọn.

Bộ chuyển đổi công suất trung bình

Các cảm biến điện dung cỡ trung bình đáp ứng các yêu cầu khắt khe của ngành công nghiệp và sản xuất, đo trọng lượng hiệu quả từ 200 đến 20.000 pound. Cấu trúc chắc chắn của chúng đảm bảo hiệu suất chính xác và độ phân giải cao cho cân sàn, cân xe tải, hệ thống hiệu chuẩn lực và thiết bị siết chặt. Độ tin cậy ổn định và khả năng hiệu chuẩn dễ dàng làm cho các cảm biến này trở nên lý tưởng cho việc đảm bảo chất lượng và cân đo trong sản xuất quy trình công nghiệp nặng.

cảm biến tải trọng siêu nhỏ

Cảm biến lực siêu nhỏ (microload cell) là các cảm biến điện trở có độ chính xác cao, sử dụng nguyên lý trở kháng áp điện bằng không. Chúng lý tưởng cho các ứng dụng yêu cầu lực nhỏ hoặc thấp. Khi một lực hoặc ứng suất nhỏ được tác dụng, điện trở của cảm biến sẽ thay đổi tương ứng, điều này có thể được quan sát như một sự thay đổi trong điện áp đầu ra. Kích thước nhỏ gọn của chúng làm cho cảm biến lực siêu nhỏ trở thành lựa chọn tuyệt vời cho robot, thiết bị y tế, lắp ráp linh kiện nhỏ và thiết bị điện tử di động đòi hỏi phản hồi lực chính xác.

Cảm biến lực đa trục

Cảm biến lực đa trục (MAS) là các cảm biến tiên tiến được thiết kế để đo lực và mômen theo nhiều hướng cùng lúc (ví dụ: trục X, Y, Z) bằng cách sử dụng nhiều mạch đo biến dạng. Điều này giúp giảm thiểu nhiễu và cung cấp phân tích lực vectơ thực sự cho các kịch bản lực đa chiều. MAS vô cùng quan trọng trong robot học, tự động hóa, hàng không vũ trụ, nghiên cứu cơ sinh học và dây chuyền lắp ráp, nơi độ phân giải lực toàn diện là điều cần thiết cho chất lượng, an toàn và đổi mới.

Cảm biến tải có công suất cao

Cảm biến lực công suất cao được thiết kế để đo lực trong các ứng dụng đòi hỏi độ chính xác cao. Chúng có thể đo chính xác các lực rất lớn, chẳng hạn như lực trong hệ thống chống đỡ mái hầm mỏ, trạm cân xe tải hạng nặng và lực đẩy động cơ tên lửa. Các thiết bị được thiết kế đặc biệt này kết hợp kích thước nhỏ gọn và cấu trúc nhẹ với vỏ bọc chắc chắn, cho phép tích hợp vào cả máy móc hạng nặng mới và hiện có, hệ thống giám sát kết cấu và hệ thống thử nghiệm phá hủy. Thiết kế bền bỉ đảm bảo tuổi thọ cao ngay cả khi chịu tải lặp đi lặp lại và điều kiện khắc nghiệt ngoài hiện trường.

Đầu dò chuyên dụng

Các bộ chuyển đổi chuyên dụng được thiết kế để đáp ứng các nhu cầu cụ thể hoặc giải quyết các môi trường khắc nghiệt, chẳng hạn như cân dưới nước, đo lực trong chân không hoặc thám hiểm không gian. Các cảm biến được thiết kế chính xác này có thể đánh giá lực, độ nén, độ căng, áp suất và điện dung trong những môi trường khắc nghiệt nhất, đảm bảo thu thập dữ liệu đáng tin cậy cho các nhiệm vụ quan trọng, nghiên cứu dưới nước và thử nghiệm tải trọng vệ tinh.

Cảm biến tải PIN

Cảm biến lực dạng chốt sử dụng một cảm biến biến dạng được nhúng bên trong một chốt đo lực được thiết kế đặc biệt và được bịt kín. Các ứng dụng điển hình bao gồm giám sát lực căng của neo và cùm, đo lực của ròng rọc và khối đỡ, và đo lực tại các điểm xoay, đặc biệt là trong các ứng dụng nâng hạ trên biển, dưới nước và ngoài khơi. Được chế tạo từ thép không gỉ với các đầu bịt kín, cảm biến lực dạng chốt hoạt động đặc biệt tốt trong môi trường ngập nước, ẩm ướt và để giám sát lực căng trong cần cẩu và tời.

Cảm biến tải dạng bánh kếp

Cảm biến lực dạng dẹt, đôi khi còn được gọi là cảm biến lực đa năng hoặc cảm biến lực mỏng, thường được sử dụng để đo cả lực kéo và lực nén trong một cảm biến duy nhất, đa năng. Cấu tạo của chúng bao gồm một ren trung tâm và các lỗ gắn bên ngoài, cho phép lắp đặt nhanh chóng trong thiết bị kiểm tra vật liệu, kiểm tra độ bền mỏi của linh kiện và đo lực dọc trục chính xác. Khả năng chịu tải dao động từ 50 pound đến hơn một triệu pound, làm cho chúng phù hợp với các ứng dụng kiểm tra độ bền cao, kỹ thuật kết cấu và đảm bảo chất lượng công nghiệp.

Máy đo lực bằng cảm biến tải

Máy đo công suất (dynamometer hay dynometer) là thiết bị kết hợp đo lực, mô-men xoắn và công suất. Nó thường được sử dụng trong việc thử nghiệm động cơ, mô-tơ và hệ thống truyền động. Kết hợp với công nghệ đo lực độ phân giải cao, các cảm biến của máy đo công suất cho phép thu thập dữ liệu cực kỳ có giá trị để đo công suất động cơ, chẩn đoán thiết bị và giám sát hiệu suất. Tuy nhiên, do chi phí mua và bảo trì cao, các cảm biến chính xác này chỉ được sử dụng trong môi trường thử nghiệm quan trọng và rủi ro cao trong ngành công nghiệp ô tô, hàng không vũ trụ và năng lượng.

Cảm biến lực điểm đơn

Cảm biến trọng lượng một điểm được sử dụng rộng rãi trong các hệ thống cân thương mại, bao gồm cân siêu thị, cân bưu điện và máy đóng gói thực phẩm. Các cảm biến này chỉ có một phần tử cảm biến trọng lượng, cho kết quả nhất quán và chính xác ngay cả khi trọng lượng không được đặt hoàn toàn ở vị trí trung tâm. Cảm biến trọng lượng một điểm rất quan trọng đối với độ tin cậy của các hệ thống cân bán lẻ và công nghiệp. Việc dễ dàng lắp đặt và hiệu chuẩn giúp chúng trở nên thuận tiện cho người sử dụng.

Cảm biến lực dạng dầm chữ S

Cảm biến lực dạng chữ S là một thiết kế dạng thanh uốn cong cổ điển, được nhận biết bởi hình dạng chữ "S" đặc trưng và hiệu suất đo lực tuyệt vời trong cả ứng dụng kéo và nén lên đến 50 lbs (22 kg). Sử dụng lò xo kim loại và cảm biến biến dạng độ chính xác cao, cảm biến lực dạng chữ S chuyển đổi biến dạng thành tín hiệu điện tử, đảm bảo đo lực chính xác. Các ứng dụng bao gồm cân treo, bệ thử nghiệm vật liệu và hệ thống phản hồi lực trong quy trình. Các cảm biến lực này được ưa chuộng nhờ độ chính xác, hiệu quả chi phí và dễ dàng lắp đặt trong các hệ thống dây chuyền sản xuất.

Kết quả tốt nhất đạt được khi các cảm biến lực dạng chữ S được đặt ở vị trí trung tâm và thẳng hàng chính xác với trục chịu tải. Việc định vị sai hoặc tác động lực bên ngoài có thể làm giảm độ chính xác đo. Tính dễ sử dụng và tính linh hoạt của các cảm biến lực dạng chữ S đã khiến chúng trở thành tiêu chuẩn trong sản xuất, hiệu chuẩn phòng thí nghiệm và tự động hóa quy trình.

Cảm biến tải đa trục

Cảm biến lực đa trục được thiết kế để đo toàn diện lực và mô-men xoắn dọc theo các trục X, Y và Z, thường được sử dụng trong robot, thử nghiệm linh kiện hàng không vũ trụ và hệ thống sản xuất tự động. Các cảm biến lực này sử dụng nhiều cầu đo biến dạng để đo và phân biệt chính xác lực trên mỗi trục, với cơ chế bù tích hợp để giảm thiểu nhiễu và tiếng ồn. Kết hợp khả năng đo đa trục nhạy bén vào một thiết bị nhỏ gọn duy nhất, cảm biến lực đa trục giúp đơn giản hóa việc lắp ráp và cải thiện khả năng điều khiển thời gian thực cho các ứng dụng tự động hóa tiên tiến.

Cầu Wheatstone

Mạch cầu Wheatstone, một mạch cơ bản cho các phép đo điện, được sử dụng rộng rãi trong công nghệ cảm biến lực hiện đại. Được phát triển bởi Charles Wheatstone dựa trên thiết kế của Samuel Hunter Christie, mạch cầu Wheatstone cho phép đo điện trở chính xác, điều cần thiết để chuyển đổi biến dạng của cảm biến biến dạng thành tín hiệu điện áp đầu ra đáng tin cậy và tỷ lệ thuận.

Mạch cân bằng này thường bao gồm bốn nhánh điện trở được bố trí theo hình thoi, với điện áp kích thích được đặt vào, và tín hiệu đầu ra nhạy cảm với sự thay đổi khoảng cách đường chéo giữa các nhánh. Các cấu hình cầu khác nhau (cầu một phần tư, cầu một nửa hoặc cầu toàn phần) hỗ trợ nhiều ứng dụng cảm biến và mức hiệu suất khác nhau. Một nguyên tắc quan trọng—độ lệch bằng không—đảm bảo rằng khi mạch ở trạng thái cân bằng, không có dòng điện chạy qua điện kế, và tín hiệu đầu ra vẫn rất ổn định.

Trong các cảm biến lực, mạch cầu Wheatstone cải thiện đáng kể độ chính xác, độ ổn định và khả năng bù nhiệt của phép đo, cho phép phát hiện những thay đổi nhỏ do ứng suất, lực hoặc áp suất gây ra. Được sử dụng rộng rãi trong các hệ thống cân điện tử, mạch cầu Wheatstone đã trở thành yếu tố thiết yếu cho các phép đo công nghiệp độ chính xác cao, đảm bảo chất lượng và đo lường học.

Sự khác biệt giữa cảm biến tải trọng analog và kỹ thuật số là gì?

Cảm biến lực tương tự và kỹ thuật số là hai công nghệ khác nhau để đo lực và trọng lượng, chủ yếu khác nhau ở quá trình xử lý tín hiệu và đầu ra. Trong cả hai loại, lực đo được bởi cảm biến biến dạng ban đầu được chuyển đổi thành một điện áp tương tự nhỏ, thường được biểu thị bằng milivolt trên vôn (mV/V). Tín hiệu tương tự này phụ thuộc vào một số yếu tố, bao gồm điện áp kích hoạt, cấu hình cầu Wheatstone, điện trở của cảm biến biến dạng và điện trở của cầu.

Cảm biến lực analog cung cấp tín hiệu điện áp liên tục thay đổi theo lực hoặc trọng lượng cần đo. Tín hiệu này thường được khuKhuếch đại và xử lý bởi bộ chuyển đổi analog sang số (ADC) trong bộ điều khiển cân, bộ ổn định tín hiệu hoặc thiết bị đầu cuối từ xa. Cảm biến lực analog có những ưu điểm như giám sát dữ liệu thời gian thực, phản hồi tín hiệu nhanh và dễ sử dụng, mặc dù đôi khi chúng có thể dễ bị nhiễu điện từ, tiếng ồn và mất tín hiệu trên các dây cáp dài.

Ngược lại, cảm biến lực kỹ thuật số tích hợp bộ vi xử lý hoặc bộ chuyển đổi ADC, giúp chuyển đổi điện áp tương tự thành tín hiệu số ngay lập tức. Cảm biến lực kỹ thuật số sử dụng các giao thức tiêu chuẩn (như RS485 hoặc CANbus) để truyền dữ liệu nhị phân độ phân giải cao, giúp chúng chống lại nhiễu điện từ bên ngoài, nhiễu tần số vô tuyến, nhiễu môi trường và biến động nhiệt độ. Chúng cũng hỗ trợ chẩn đoán nâng cao, hiệu chuẩn từ xa và thu thập đồng thời nhiều điểm tải để phân tích quy trình toàn diện.

Cảm biến lực kỹ thuật số là lựa chọn phù hợp cho các ứng dụng yêu cầu ổn định tín hiệu nhanh chóng và phức tạp, hiệu chỉnh lỗi và thu thập dữ liệu, chẳng hạn như tự động hóa sản xuất, hệ thống trộn và nền tảng thử nghiệm động. Những ưu điểm này giúp giảm chi phí bảo trì, cải thiện quy trình khắc phục sự cố và phù hợp với tiêu chuẩn Công nghiệp 4.0 và môi trường công nghiệp sẵn sàng cho IoT.

Độ chặt của cảm biến lực

Mức độ bảo vệ chống nước và bụi (IP)

Chỉ số bảo vệ chống xâm nhập (IP), được Ủy ban Điện quốc tế (IEC) định nghĩa theo tiêu chuẩn 60529, quy định khả năng chống chịu của cảm biến trọng lượng đối với bụi, bẩn, chất rắn và chất lỏng. Chỉ số IP càng cao thì khả năng chống thấm càng tốt, do đó các chỉ số này rất quan trọng trong việc lựa chọn cảm biến trọng lượng cho môi trường nhà máy hoặc hiện trường khắc nghiệt. Chỉ số IP được biểu thị bằng hai chữ số: chữ số đầu tiên thể hiện khả năng bảo vệ chống xâm nhập chất rắn (0–6) và chữ số thứ hai thể hiện khả năng bảo vệ chống xâm nhập chất lỏng (0–8). Các hệ thống cân công nghiệp và ngoài trời, tự động hóa quy trình, sản xuất thực phẩm và xử lý hóa chất thường yêu cầu cảm biến trọng lượng có chỉ số IP cao (ví dụ: IP67 hoặc IP68) để duy trì độ bền và hoạt động trong điều kiện khắc nghiệt.

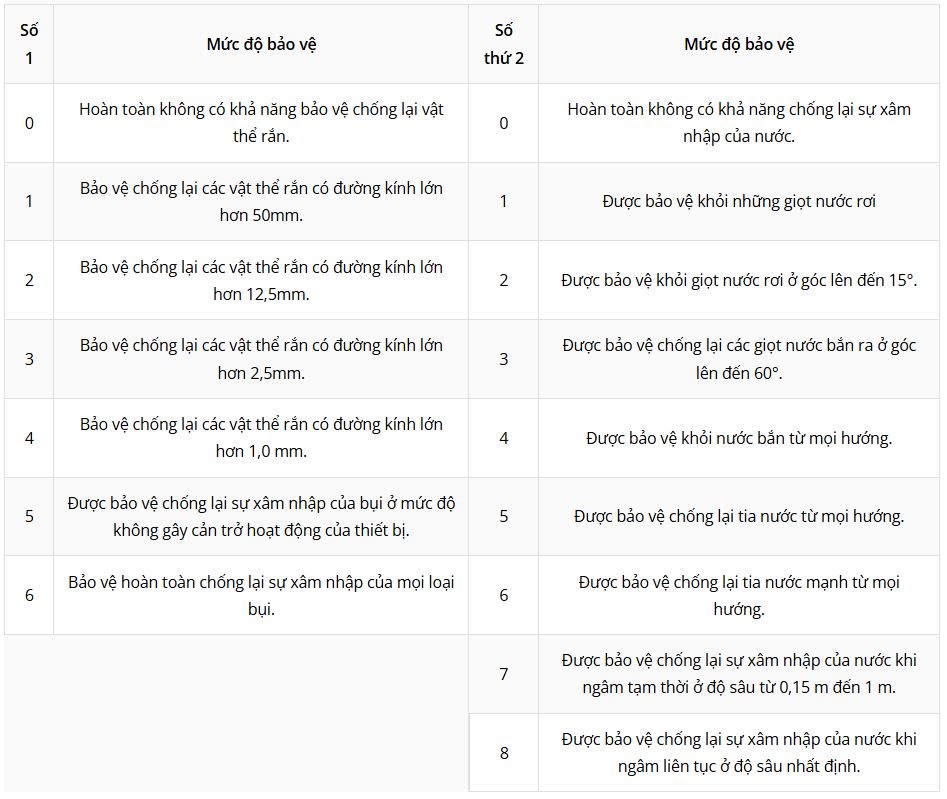

Biểu đồ A dưới đây trình bày chi tiết các mức xếp hạng IP khác nhau (mức độ chống nước và bụi) và ý nghĩa của từng mức, giúp người mua, kỹ sư và nhà tích hợp hệ thống lựa chọn các cảm biến tải đáp ứng các yêu cầu về môi trường và quy định:

Được niêm phong kín.

Hút chân không là quá trình tạo ra một lớp vỏ kín hoàn toàn bằng nhựa, nhựa epoxy, thủy tinh, kim loại hoặc gốm sứ. Điều này rất cần thiết cho các cảm biến trọng lượng hoạt động trong môi trường công nghiệp ăn mòn, ẩm ướt hoặc nguy hiểm. Khái niệm ban đầu – được đặt theo tên vị thần Hermes của Hy Lạp – đề cập đến một vật chứa bằng thủy tinh không thể xuyên thủng. Các cảm biến trọng lượng hút chân không hiện đại cung cấp khả năng bảo vệ tối đa chống lại sự xâm nhập của hơi ẩm, hóa chất và bụi, dẫn đến độ tin cậy vượt trội, ít cần bảo trì và tuổi thọ kéo dài đáng kể ngay cả trong điều kiện khắc nghiệt. Điều này làm cho chúng trở thành lựa chọn phù hợp cho việc lắp đặt ngoài trời, trong ngành công nghiệp thực phẩm và trong các khu vực nguy hiểm.

Tầm quan trọng của cảm biến lực

Với sự phát triển của sản xuất, xử lý vật liệu và tự động hóa quy trình trong môi trường công nghiệp, các cảm biến trọng lượng đã trở nên thiết yếu để đo lường chính xác và phản hồi theo thời gian thực. Hệ thống cân công nghiệp, sản xuất theo lô và các quy trình vận chuyển đều dựa vào cảm biến trọng lượng để đảm bảo chất lượng sản phẩm, tuân thủ quy định và hiệu quả sản xuất.

Việc đo lường độ nén chính xác có tác động trực tiếp đến hiệu quả sản xuất, cho phép kiểm soát lực kéo hiệu quả, trộn các bộ phận chính xác và chất lượng ổn định. Việc kiểm soát lực kéo hoặc lực không chính xác thường dẫn đến biến dạng vật liệu, lỗi sản xuất và thời gian ngừng hoạt động tốn kém. Khi được sử dụng kết hợp với bộ điều khiển quy trình và phần mềm giám sát, các cảm biến nén cho phép giám sát liên tục, tự động – bằng cách cảnh báo, dừng máy móc hoặc điều chỉnh các thông số quy trình để tối đa hóa năng suất, giảm thiểu lãng phí và đáp ứng các tiêu chuẩn nghiêm ngặt của ngành.

Các kỹ sư lắp đặt và kỹ sư quy trình bố trí các cảm biến lực một cách chiến lược trong hệ thống sản xuất để thu thập dữ liệu thời gian thực và chuyển đổi các phép đo lực cơ học này thành tín hiệu số để phân tích, phản hồi và điều khiển tự động. Khi sản xuất ngày càng dựa trên dữ liệu và phụ thuộc vào đảm bảo chất lượng, cảm biến lực vẫn là một thành phần cơ bản trong các mạng lưới sản xuất hiện đại, tự động hóa công nghiệp và môi trường IIoT (Internet vạn vật công nghiệp).

Kiểm tra cảm biến lực

Bước quan trọng trước khi lắp đặt cảm biến lực hoặc kiểm tra hệ thống là kiểm tra và xác minh kỹ lưỡng bằng đồng hồ vạn năng đã hiệu chuẩn và nguồn điện áp ổn định. Kỹ thuật viên sẽ đặt đồng hồ vạn năng ở chế độ đo điện trở (ohm), sau đó kiểm tra điện trở của dây dẫn đầu vào và đầu ra và so sánh với các giá trị được chứng nhận ghi trong giấy chứng nhận hiệu chuẩn cảm biến lực hoặc bảng dữ liệu của nhà sản xuất. Bước này xác nhận tính toàn vẹn về điện và giúp xác định bất kỳ hư hỏng hoặc lỗi sản xuất nào có thể ảnh hưởng đến độ chính xác đo lường.

Tiếp theo, việc theo dõi tín hiệu đầu ra ở mức milivolt sẽ xác nhận phản hồi của cảm biến đối với một lực đã biết. So sánh chính xác giữa các giá trị đo được và giá trị tham chiếu đảm bảo rằng cảm biến lực hoạt động trong phạm vi độ chính xác được chỉ định và sẵn sàng để tích hợp với bộ điều khiển quy trình PLC công nghiệp hoặc các thiết bị đo trọng lượng. Việc kiểm tra cảm biến lực đúng cách giúp giảm thiểu thời gian ngừng hoạt động không cần thiết, giảm chi phí hiệu chuẩn lại và đảm bảo các phép đo đáng tin cậy trong các ứng dụng quan trọng.

Dao động của cảm biến tải

Những biến động hoặc sai lệch ngoài ý muốn trong hiệu suất của cảm biến lực có thể ảnh hưởng đến độ chính xác đo lường và an toàn hệ thống. Các yếu tố gây ra các kết quả đo bất thường hoặc không ổn định bao gồm hư hỏng cơ học (va đập, vật rơi), sự cố điện (dây đứt, đoản mạch) và các yếu tố môi trường (thay đổi nhiệt độ, thấm ẩm, ăn mòn hoặc niêm phong không đầy đủ). Ngay cả rung động bên ngoài hoặc nhiễu điện từ cũng có thể ảnh hưởng đến độ chính xác.

Việc khắc phục sự cố hiệu quả bắt đầu bằng việc kiểm tra trực quan kỹ lưỡng để xác định các dấu hiệu hao mòn, ăn mòn hoặc biến dạng cơ học. Kiểm tra cân bằng tâm giúp xác định sự biến dạng hoặc lệch vị trí của các cảm biến lực, thường do quá tải, lắp đặt không đúng cách hoặc va đập ngẫu nhiên gây ra. Đối với các cảm biến lực không kín, kiểm tra tính toàn vẹn của lớp cách điện giúp ngăn ngừa ô nhiễm môi trường.

Kiểm tra điện, chẳng hạn như kiểm tra điện trở mạch cầu và kiểm tra tính liên tục, phát hiện các sự cố ngắn mạch hoặc lỗi dây dẫn ngăn cản hoạt động chính xác của mạch cầu Wheatstone. Sai lệch bằng không, tức là những thay đổi bất ngờ trong các phép đo cơ bản, thường do các vấn đề về lắp đặt kết cấu, lỗi cáp hoặc sự giãn nở/co lại do nhiệt độ. Giải quyết những vấn đề này đòi hỏi một phương pháp kiểm tra có hệ thống và toàn diện, bao gồm đánh giá tất cả các thành phần liên quan và môi trường.

Việc định hướng lắp đặt chính xác là rất quan trọng: Lắp đặt sai hướng hoặc lộn ngược (đặc biệt đối với cảm biến lực kéo hoặc lực nén loại S) có thể dẫn đến kết quả đo không chính xác hoặc âm. Luôn kiểm tra các mũi tên chỉ hướng và hướng dẫn của nhà sản xuất trong quá trình lắp đặt để tránh làm giảm hiệu suất.

Hệ thống cân đo là những thiết bị có độ chính xác cao, do đó cần được xử lý, bảo quản và vận chuyển cẩn thận. Trong quá trình vận chuyển, các cảm biến trọng lượng cần được cố định chắc chắn để tránh va đập và rung động, hoặc có thể sử dụng giá đỡ tạm thời cho đến khi hoàn tất lắp đặt. Tuân thủ các quy trình tốt nhất này sẽ giúp đảm bảo độ chính xác đo lường lâu dài và kéo dài tuổi thọ của thiết bị cân điện tử của bạn.

Cảm biến tải bị quá tải

Hiệu suất và độ tin cậy của cảm biến lực phụ thuộc vào việc tuân thủ nghiêm ngặt công suất định mức và giới hạn hoạt động an toàn. Mức độ chính xác được chỉ định trên mỗi cảm biến lực không chỉ phản ánh độ nhạy mà còn cả công suất tối đa cho phép, được chứng nhận theo các tiêu chuẩn công nghiệp như OIML và NIST. Vượt quá công suất định mức, dù là do quá tải, va đập hay rơi rớt, sẽ dẫn đến biến dạng và mất độ chính xác đo lường, thường thể hiện ở các chỉ số không trở về 0 hoặc có những thay đổi không giải thích được về điểm cân bằng 0.

Mặc dù việc quá tải ngoài ý muốn (ví dụ: rơi đột ngột hoặc va đập) có thể làm hỏng các cảm biến đo biến dạng, ngay cả các cảm biến bền chắc cũng có thể bị quá tải thường xuyên hoặc mãn tính, điều này cực kỳ nguy hiểm. Áp lực quá mức lặp đi lặp lại có thể gây hư hỏng vĩnh viễn cho các cảm biến đo biến dạng, mỏi cơ học hoặc trục trặc mạch điện, đặc biệt là ở các cảm biến đo biến dạng có khả năng chịu tải thấp (dưới 50 kg). Ngay cả những vật nhỏ rơi từ độ cao hoặc với tốc độ cao cũng có thể gây ra lỗi đáng kể hoặc hỏng hoàn toàn cảm biến trong các hệ thống có độ nhạy cao.

Nhận thức được vai trò quan trọng của cảm biến lực trong các ngành công nghiệp đòi hỏi chất lượng cao, hầu hết các thiết kế hiện đại đều tích hợp các tính năng bảo vệ quá tải. Chúng bao gồm các chốt cơ học để hạn chế độ lệch, các vít ren được hiệu chuẩn sẵn ở mức tải tối đa của cảm biến, hoặc các lò xo được kéo sẵn – các cơ chế an toàn cơ học. Những thiết kế này bảo vệ các thành phần bên trong của cảm biến trong trường hợp tải trọng xung đột ngột, va đập hoặc tai nạn do người dùng gây ra, giảm thiểu thời gian ngừng hoạt động, chi phí bảo trì và sai số hiệu chuẩn. Đối với các ứng dụng dễ bị quá tải lặp đi lặp lại, nên chọn các mẫu có giới hạn tải chuyên dụng hoặc cấu trúc chắc chắn để đạt được độ tin cậy tối đa.

Việc lựa chọn cảm biến lực phù hợp dựa trên ứng dụng, môi trường và khả năng chịu quá tải yêu cầu là rất quan trọng để bảo vệ khoản đầu tư của bạn và đảm bảo độ chính xác cũng như tuân thủ các quy định của hệ thống trong tương lai.

Câu hỏi thường gặp

Cảm biến lực là gì và nó hoạt động như thế nào?

Cảm biến lực là một bộ chuyển đổi chuyển đổi các lực khác nhau, chẳng hạn như lực kéo, lực nén hoặc lực xoắn, thành tín hiệu điện. Khi một lực tác dụng, nó gây ra sự thay đổi hình dạng có thể đo được. Mạch điện sau đó chuyển đổi sự thay đổi này thành dữ liệu chính xác và dễ đọc để đo trọng lượng hoặc lực.

Cảm biến lực dùng trong công nghiệp được phân loại như thế nào?

Cảm biến lực được phân loại thành các cấp A, B, C hoặc D dựa trên độ chính xác, trong đó cấp A có độ chính xác cao nhất. Các cấp này tuân thủ các tiêu chuẩn do OIML và NIST đặt ra, đảm bảo tuân thủ pháp luật cho mục đích thương mại và kiểm soát chất lượng trong nhiều lĩnh vực công nghiệp khác nhau.

Các loại cảm biến lực chính là gì và chúng được ứng dụng trong những lĩnh vực nào?

Các loại chính bao gồm cảm biến lực thủy lực, khí nén, cảm biến biến dạng, cảm biến dạng hộp, cảm biến nén, cảm biến lực đẩy, cảm biến đa trục và cảm biến lực dạng chữ S. Ứng dụng rất đa dạng, từ cân bồn chứa, cân cẩu và kiểm tra kết cấu đến tự động hóa công nghiệp độ chính xác cao và phân tích trong phòng thí nghiệm.

Chỉ số IP là gì và tại sao nó lại quan trọng đối với cảm biến lực?

Chỉ số IP (Ingress Protection) cho biết khả năng chống bụi, chất rắn và nước của cảm biến lực. Các chỉ số IP cao hơn, chẳng hạn như IP67 hoặc IP68, rất quan trọng khi lựa chọn cảm biến lực cho môi trường công nghiệp khắc nghiệt đòi hỏi độ bền và độ tin cậy cao.

Sự khác biệt giữa cảm biến tải trọng analog và kỹ thuật số là gì?

Cảm biến lực analog truyền tín hiệu milivolt được xử lý bên ngoài, trong khi cảm biến lực kỹ thuật số chuyển đổi tín hiệu bên trong để cung cấp dữ liệu độ phân giải cao. Các mẫu kỹ thuật số cung cấp khả năng chống nhiễu, độ ổn định, chẩn đoán và hiệu chuẩn từ xa vượt trội trong tự động hóa tiên tiến.

Làm thế nào để kiểm tra độ chính xác và độ tin cậy của cảm biến lực?

Quá trình kiểm tra bao gồm việc kiểm tra điện trở bằng đồng hồ vạn năng so với thông số kỹ thuật của nhà sản xuất, sau đó xác minh độ chính xác của tín hiệu đầu ra bằng cách sử dụng các quả cân đã biết. Điều này đảm bảo rằng cảm biến lực đáp ứng các yêu cầu về độ chính xác đã được quy định và sẵn sàng cho ứng dụng chính xác trong các hệ thống công nghiệp.

Ứng dụng của cảm biến lực.

Cảm biến lực là thiết bị đo các đại lượng vật lý hoặc khối lượng và chuyển đổi lực hoặc năng lượng thành các dạng khác, chẳng hạn như lực, ánh sáng, mô-men xoắn hoặc chuyển động. Chúng được sử dụng trong thử nghiệm cơ khí, giám sát hệ thống và là các thành phần trong cân công nghiệp. Các ứng dụng điển hình bao gồm cân gia dụng và thiết bị đo lường được sử dụng trong công nghiệp nặng.

Các ngành công nghiệp sử dụng cảm biến áp suất bao gồm:

• Chế biến thực phẩm – Đo lường nguyên liệu và phân phối sản phẩm đúng cách trong quá trình đóng gói.
• Kho bãi công nghiệp – Việc xác định trọng lượng chính xác của các pallet chứa hàng hóa là rất quan trọng đối với việc đóng gói và hoàn thành đơn hàng.
• Công trình xây dựng – Được sử dụng để kiểm tra các vật liệu xây dựng như dầm nhằm kiểm tra độ bền kéo và tính toàn vẹn cấu trúc.
• Vận tải – Cân xe tải và xe lửa.
• Các phòng thí nghiệm nghiên cứu và sản xuất dược phẩm – Thiết bị cân đo, hệ thống hiệu chuẩn và thử nghiệm độ bền mỏi.

Cảm biến tải trọng là thành phần của các hệ thống an ninh, cân điện tử, cân cá nhân, nhiệt kế, máy móc quốc phòng, tự động hóa công nghiệp, giám sát áp suất tàu ngầm và kiểm tra vật liệu.
