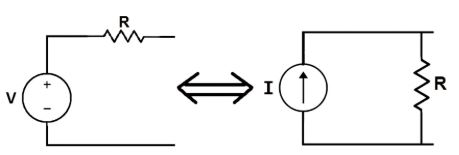

Định nghĩa về biến đổi nguồn.

Biến đổi nguồn là một kỹ thuật quan trọng trong phân tích mạch điện, cho phép biến đổi điện áp giữa các nguồn mắc nối tiếp có trở kháng bằng nhau và các nguồn dòng mắc song song có trở kháng bằng nhau, và ngược lại. Phương pháp này hoạt động được với cả nguồn độc lập và không độc lập, tuy nhiên cần xem xét cẩn thận đối với các nguồn không độc lập.

Quá trình này dựa trên định luật Ohm, trong đó nêu rõ:

Hay Vs _là  nguồn điện áp, _Is là nguồn dòng điện, và ? là trở kháng.

Để chuyển đổi nguồn điện áp thành nguồn dòng điện, hãy sử dụng:

Sau khi tính toán I _{_s} , hãy vẽ lại nguồn điện áp ban đầu, thay thế nó bằng Ω và mắc song song với Ω. Ngược lại, để biến đổi nguồn dòng điện thành nguồn điện áp, hãy sử dụng công thức: V _₈ = I _{_s} x Ω . Sau đó, cấu hình lại mạch với V _{_s} = sin Ω mắc nối tiếp với Ω. Kỹ thuật này đơn giản hóa việc phân tích các mạch phức tạp bằng cách đơn giản hóa việc kiểm tra các điện trở nối tiếp và song song trong khi vẫn duy trì mối quan hệ điện áp-dòng điện, đảm bảo cả mạch đã biến đổi và mạch ban đầu đều hoạt động tương tự nhau. Cách trình bày mạch đơn giản hóa giúp đơn giản hóa việc áp dụng các định luật Kirchhoff và các phương pháp phân tích khác.

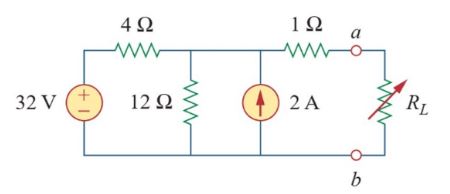

Từ Tevenin

Định lý Thevenang đơn giản hóa một mạch tuyến tính chứa nguồn điện áp, dòng điện và điện trở thành một nguồn điện áp duy nhất và một điện trở mắc nối tiếp, bằng cách xác định hai nút và chia mạch thành các phần dễ quản lý.

Để tìm điện áp tương đương (Voc ₎ , hãy cô lập đoạn mạch cần xét và đo điện áp giữa hai đầu nút. Điện trở tương đương (Rth ₎ được tính bằng cách tắt tất cả các nguồn độc lập, chuyển nguồn điện áp thành mạch ngắn, chuyển nguồn dòng điện thành mạch hở và đo điện trở giữa hai đầu nút. Kết quả thu được là mạch tương đương Thevenin: một nguồn điện áp (Vt ₎ mắc nối tiếp với một điện trở (Rt ₎ .

Để chuyển đổi sang định dạng tương đương của Norton, hãy sử dụng:

Nó có hiệu quả đối với:

Lưới điện – Lưới điện cung cấp điện cho các hộ gia đình và các ngành công nghiệp thông qua một mạng lưới phức tạp gồm các đường dây truyền tải và thiết bị trạm biến áp. Các kỹ sư sử dụng định lý Thevenin để mô hình hóa các lưới điện này, đơn giản hóa các mạch điện thành các mạch tương đương. Mô hình này giúp phân tích dòng điện, sự sụt giảm điện áp và sự ổn định tổng thể của hệ thống.

Thiết bị điện tử - Định lý Thevenin rất hữu ích trong thiết kế và phân tích các thiết bị điện tử như điện thoại thông minh, máy tính và hệ thống âm thanh. Định lý này giúp các kỹ sư đơn giản hóa mạch điện đến mức độ tương đương, giúp dễ dàng hiểu và dự đoán hoạt động của thiết bị trong các điều kiện khác nhau. Việc đơn giản hóa này là chìa khóa để giải quyết các vấn đề sụt áp trên bo mạch chủ máy tính và tạo ra các bộ nguồn hiệu quả, nhấn mạnh vai trò quan trọng của định lý này trong việc nâng cao hiệu suất điện tử.

Khắc phục sự cố mạch điện – Định lý Thevenin đơn giản hóa nhiệm vụ này bằng cách cho phép các kỹ sư và kỹ thuật viên thay thế các phần mạch phức tạp bằng các phần tương đương đơn giản hơn. Điều này cho phép cô lập và phân tích các thành phần hoặc phần mạch riêng lẻ, giúp dễ dàng xác định và sửa chữa lỗi.

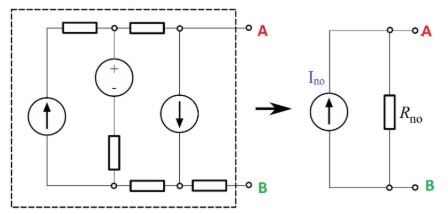

Mẫu Norton

Định lý Norton bổ sung cho định lý Thevenin bằng cách biến đổi một mạng điện trở và nguồn dòng thành một nguồn dòng duy nhất mắc song song với một điện trở. Một chỉ số quan trọng là dòng điện ngắn mạch (Isc ₎ tại các đầu cực của mạng, được tìm thấy bằng cách nối tắt các đầu cực đầu ra và đo dòng điện.

Hai nút chính được xác định để phân tích riêng từng phần của mạch. Nếu không có nguồn phụ thuộc, hoặc nếu ảnh hưởng của các nguồn đó hiện diện trong mỗi phần, phương trình tương đương Norton được mô hình hóa bằng cách tính toán Isc và điện trở song song (R₂N ₎ , thu được bằng cách gán giá trị 0 cho tất cả các nguồn trong phần đó. Dạng này đơn giản hóa việc phân tích mạch, và việc chuyển đổi ngược lại sang dạng Thevenin bao gồm:

Giá trị điện trở ở cả hai dạng đều như nhau:

Định lý Norton hoạt động tốt trong các trường hợp sau:

Việc thay thế các phân đoạn mạng lớn bằng các mạch đơn giản hơn – định lý Norton – cho phép các kỹ sư thay thế các phần quan trọng của mạng điện bằng các mạch tương đương bao gồm một nguồn điện duy nhất mắc song song với một điện trở duy nhất. Sự đơn giản hóa này đặc biệt hữu ích trong việc phân tích các hệ thống và mạng điện lớn, nơi việc quản lý từng thành phần riêng lẻ là không khả thi.

Đơn giản hóa phân tích mạng – Định lý Norton có thể giảm độ phức tạp của việc phân tích các mạch phức tạp bằng cách tập trung vào dòng điện. Điều này đặc biệt hữu ích trong các trường hợp phân tích dòng điện cung cấp cái nhìn trực tiếp hơn về hiệu suất mạch, chẳng hạn như phân tích ngắn mạch hoặc nghiên cứu các mạch có nhiều nhánh song song, bằng cách chuyển đổi các nguồn điện áp phức tạp và điện trở mạng lưới thành một mô hình đơn giản hơn chỉ sử dụng một nguồn dòng điện và các điện trở song song.

Truyền tải công suất tối đa - Theo định lý truyền tải công suất tối đa, công suất tối đa được truyền đến tải khi điện trở của tải bằng điện trở trong của nguồn điện xét từ góc độ của tải. Sử dụng định lý Norton, điện trở của nguồn điện có thể dễ dàng được tính toán bằng cách sử dụng điện trở mạch tương đương Norton. Sự đơn giản hóa này rất hữu ích trong các hệ thống truyền thông, mạng lưới phân phối điện và hệ thống khuếch đại âm thanh.

Phân tích mạch điện bằng máy tính – Các mạch điện tử thường sử dụng định lý Norton để nâng cao hiệu quả tính toán. Bằng cách đơn giản hóa các mạng về dạng đơn giản nhất, các công cụ này cho phép mô phỏng nhanh hơn với chi phí tính toán thấp hơn.

Chuyển đổi nguồn điện áp

Hãy bắt đầu với một mạch điện đơn giản: một nguồn điện áp và một điện trở mắc nối tiếp. Sử dụng định luật Ohm (I=V/R), bạn có thể biến đổi mạch này thành mạch song song, giữ nguyên điện trở nhưng thay đổi nguồn từ điện áp thành dòng điện.

Ví dụ, xét một nguồn điện áp 10V mắc nối tiếp với một điện trở 2Ω để chuyển đổi. Tính dòng điện tương đương của nguồn bằng công thức:

Kết quả là một mạch điện mới với nguồn dòng 5A mắc song song với điện trở 2Ω. Việc chuyển đổi này đơn giản hóa việc phân tích mạch bằng cách giữ nguyên giá trị các linh kiện trong khi thay đổi cấu hình để dễ dàng kiểm tra hơn.

Máy tính chuyển đổi nguồn điện áp

Máy tính chuyển đổi nguồn điện áp là một công cụ hữu ích để chuyển đổi các mạch nối tiếp gồm nguồn điện áp và điện trở thành nguồn dòng song song tương đương. Để sử dụng công cụ này, hãy nhập các giá trị điện áp và điện trở, sau đó máy tính sẽ sử dụng định luật Ohm để tính toán dòng điện trong mạch đã chuyển đổi trong khi vẫn giữ nguyên điện trở ban đầu.

Công cụ này giúp phân tích các biến đổi mạch điện, làm cho các nguyên lý điện trở nên thực tiễn hơn. Nó cực kỳ hữu ích trong kỹ thuật điện để cải thiện quy trình thiết kế và khắc phục sự cố.

Chuyển đổi nguồn điện.

Hãy xem xét một ví dụ thực tế: một nguồn dòng 2A được mắc song song với một điện trở 3Ω. Sử dụng công thức, ta có thể tính toán điện áp tương đương của nguồn như sau:

Kết quả là một mạch điện được biến đổi với nguồn điện 6V mắc nối tiếp với cùng một điện trở 3Ω. Phương pháp tiếp cận có hệ thống này phân tích và hiểu được hành vi của mạch điện dưới các cấu hình khác nhau, đồng thời đảm bảo hành vi tải ổn định trong suốt quá trình biến đổi.

Máy tính chuyển đổi nguồn điện

Máy tính chuyển đổi nguồn dòng là một công cụ hữu ích để chuyển đổi các mạch song song có nguồn dòng và điện trở thành cấu hình nguồn điện áp nối tiếp tương đương. Người dùng nhập các giá trị dòng điện và điện trở, và máy tính sử dụng công thức V = I × R để tìm điện áp tương đương.

Công cụ này minh họa ứng dụng thực tiễn của các nguyên lý điện, cho phép các kỹ sư và sinh viên hình dung và thực hiện chính xác các phép biến đổi mạch điện. Nó đơn giản hóa quy trình thiết kế và nâng cao chất lượng các bài trình diễn giáo dục, trở thành một nguồn tài nguyên quý giá cho cả ứng dụng học thuật và chuyên nghiệp.

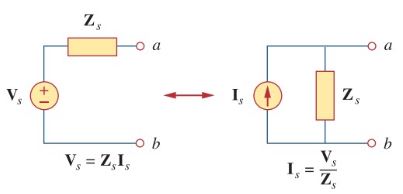

Chuyển đổi nguồn điện xoay chiều.

Việc chuyển đổi nguồn điện xoay chiều có thể áp dụng cho các mạch chứa tụ điện và cuộn cảm, chứ không chỉ các mạch điện trở. Kỹ thuật này sử dụng các nguyên lý từ định lý Thevenin và Norton để tinh chỉnh nguồn điện xoay chiều và trở kháng liên quan, đảm bảo các mối quan hệ trong miền tần số vẫn nhất quán.

Trước tiên, hãy phân tích nguồn điện xoay chiều (AC) như thể đó là nguồn điện một chiều (DC) để xác định các giá trị điện áp hoặc dòng điện cơ bản. Bước này sẽ là cơ sở cho các phép tính tiếp theo trong bối cảnh nguồn điện AC. Tiếp theo, hãy xem xét các đặc tính phụ thuộc tần số của tụ điện và cuộn cảm bằng cách tính toán lại trở kháng ở tần số hoạt động của mạch. Sử dụng các công thức sau:

Đối với tụ điện:

Đối với cuộn cảm:

Tần số góc nằm ở đâu?

Việc áp dụng các giá trị trở kháng đã tính toán trong bối cảnh chuyển đổi nguồn điện xoay chiều là một bước quan trọng để mô hình hóa và hiểu chính xác hoạt động của mạch điện trong các điều kiện vận hành khác nhau. Quá trình này bao gồm việc điều chỉnh nguồn điện xoay chiều trong mạch để phản ánh những thay đổi về trở kháng, có thể dao động do các yếu tố như thay đổi tần số hoặc sự thay đổi của các linh kiện.

Tầm quan trọng của phương pháp này mở rộng đến nhiều ứng dụng thực tiễn, đặc biệt trong lĩnh vực đáp ứng tần số và hành vi động. Trong xử lý tín hiệu và hệ thống truyền thông, hành vi động ổn định được duy trì thông qua biến đổi điện xoay chiều chính xác, đảm bảo hệ thống có thể thích ứng với các tần số tín hiệu thay đổi mà không làm mất chức năng.

Việc chuyển đổi nguồn điện xoay chiều là rất cần thiết cho thiết kế mạch và khắc phục sự cố. Phương pháp này cho phép các kỹ sư mô phỏng và dự đoán sâu hơn phản ứng của mạch đối với các điều kiện khác nhau, dẫn đến sự hiểu biết sâu sắc hơn về các mạch điện xoay chiều. Hơn nữa, nó cho phép quản lý và tối ưu hóa các hệ thống này hiệu quả hơn, đảm bảo chúng hoạt động theo đúng các thông số kỹ thuật yêu cầu.

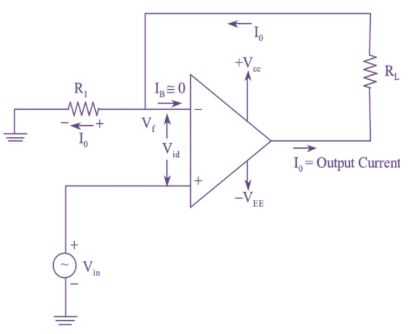

Sự chuyển đổi điện áp thành dòng điện.

Quá trình chuyển đổi điện áp thành dòng điện bao gồm một số bước quan trọng để đảm bảo độ chính xác và hiệu quả. Nguồn điện áp phải được nối tắt bằng cách nối trực tiếp các cực của nó. Hành động này tạo ra một đường dẫn dòng điện, sau đó đi qua một điện trở có điện trở bằng với điện trở của nguồn điện áp ban đầu, duy trì tính toàn vẹn của mạch. Nguồn dòng điện phải được đặt đúng vị trí để đảm bảo nó hướng về cực dương của nguồn điện áp đã đặt trước đó.

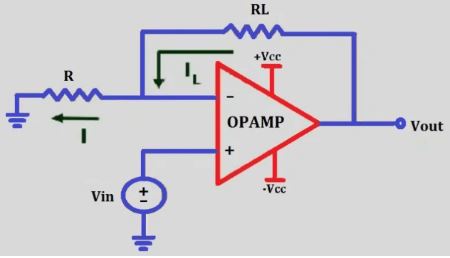

Để nâng cao độ chính xác của việc chuyển đổi điện áp sang dòng điện, người ta sử dụng các op-amp. Các op-amp như LM741 cung cấp khả năng điều khiển dòng điện dựa trên mức điện áp đầu vào, mang lại cơ chế điều khiển có độ chính xác cao. Cấu hình mạch op-amp bao gồm việc lựa chọn một mô hình op-amp phù hợp và thiết kế mạch để đáp ứng tải nổi hoặc tải nối đất. Các cơ chế phản hồi được tích hợp vào mạch sẽ tự động điều chỉnh dòng điện dựa trên sự thay đổi của tải. Khả năng thích ứng này đạt được thông qua việc sử dụng các thiết bị bán dẫn, một khía cạnh quan trọng của thiết kế mạch hiện đại.

Sự chuyển đổi dòng điện thành điện áp.

Việc chuyển đổi dòng điện sang điện áp bằng op-amp đòi hỏi một phương pháp tiếp cận có cấu trúc để đạt được cả tính tuyến tính và độ chính xác. Bước đầu tiên trong quá trình chuyển đổi này là chọn một op-amp phù hợp đáp ứng các yêu cầu cụ thể của ứng dụng. Sau khi chọn được, dòng điện đầu vào được đưa vào mạch op-amp. Cấu hình này rất quan trọng vì nó ảnh hưởng đến hiệu quả xử lý dòng điện đầu vào của op-amp. Bước thứ ba liên quan đến việc cấu hình mạch để điều chỉnh dòng điện một cách tỷ lệ thuận với điện áp đầu ra.

Mạch khuếch đại thuật toán (Op-Amp) đặc biệt hữu ích trong các ứng dụng như cảm biến quang điện, nơi cường độ ánh sáng ảnh hưởng trực tiếp đến dòng điện đầu ra. Trong những trường hợp như vậy, Op-Amp đóng vai trò quan trọng bằng cách chuyển đổi chính xác dòng điện thay đổi thành điện áp đầu ra ổn định, duy trì tính toàn vẹn của tín hiệu. Khả năng này làm cho Op-Amp trở thành một thành phần không thể thiếu trong các thiết bị đo lường chính xác đòi hỏi chuyển đổi tín hiệu chính xác.

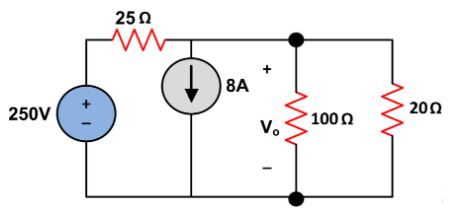

Đơn giản hóa mạch điện

Chuyển đổi nguồn là một phương pháp hiệu quả để đơn giản hóa các mạch điện phức tạp bằng cách chuyển đổi giữa nguồn điện áp và nguồn dòng điện. Kỹ thuật này bảo toàn các đặc tính điện của mạch trong khi giúp dễ hiểu, dễ thiết kế và dễ khắc phục sự cố hơn.

Quá trình chuyển đổi nguồn điện trong kỹ thuật điện bao gồm một số bước có cấu trúc giúp đơn giản hóa việc vẽ sơ đồ mạch, từ đó cải thiện cả độ chính xác và tốc độ phân tích mạch. Bước đầu tiên là xác định loại nguồn điện liên quan, cho dù đó là nguồn điện áp hay nguồn dòng điện. Sau khi xác định được loại nguồn, bước tiếp theo là sử dụng các công thức chuyển đổi thích hợp để chuyển đổi nguồn điện áp thành nguồn dòng điện, hoặc ngược lại. Việc điều chỉnh toán học này dựa trên các nguyên lý điện được chấp nhận và cho phép chuyển đổi trơn tru giữa hai loại nguồn điện khi cần thiết cho việc phân tích. Sau khi chuyển đổi nguồn điện, cần phải vẽ một sơ đồ mạch mới để phản ánh chính xác nguồn điện đã được chuyển đổi.

Một mô hình thực tế cho nguồn.

Mặc dù các mô hình nguồn điện áp và dòng điện lý tưởng là nền tảng của kỹ thuật điện, nhưng các mô hình thực tế lại tích hợp điện trở nội, yếu tố ảnh hưởng đáng kể đến hoạt động của nguồn trong điều kiện thực tế. Các điện trở nội này có thể dự đoán chính xác hiệu suất mạch trong thực tế. Ảnh hưởng của chúng đến hoạt động của nguồn điện trong các điều kiện tải khác nhau cho phép đánh giá các đặc tính thực sự của mạch.

Việc kết hợp các mô hình thực tiễn với điện trở nội tại vào các khung lý thuyết là rất quan trọng để thu hẹp khoảng cách giữa các khái niệm trong sách giáo khoa và các ứng dụng thực tế. Cách tiếp cận này không chỉ nâng cao độ tin cậy của các mô hình lý thuyết mà còn cho phép chúng trở nên dễ áp ​​dụng hơn và phản ánh chính xác hơn các tình huống thực tế. Việc tích hợp các ràng buộc thực tiễn này cung cấp cho các kỹ sư sự hiểu biết sâu sắc hơn về cách thức hoạt động của mạch điện trong các môi trường thực tế, đảm bảo rằng các thiết kế và giải pháp hiệu quả và phù hợp với bối cảnh điện tử hiện đại.

Sự bình đẳng về nguồn thông tin.

Khái niệm về sự tương đương của nguồn điện là vô cùng quan trọng trong kỹ thuật điện, đóng vai trò thiết yếu trong việc đảm bảo tính nhất quán của hoạt động điện và nâng cao độ tin cậy của phân tích mạch. Các kỹ sư có thể yên tâm rằng các mạch sẽ hoạt động giống hệt nhau bằng cách duy trì điện trở trong bằng nhau khi chuyển đổi giữa các nguồn điện khác nhau. Bất kể loại nguồn điện nào được sử dụng, tính nhất quán này rất quan trọng vì nó ngăn ngừa các biến đổi về hiệu suất có thể làm phức tạp việc chẩn đoán và vận hành mạch.

Nguyên lý tương đương nguồn góp phần cải thiện khả năng dự đoán trong phân tích mạch. Sử dụng các nguồn tương đương cho phép các kỹ sư dự đoán phản hồi của mạch một cách đáng tin cậy hơn, dẫn đến quy trình thiết kế và khắc phục sự cố đơn giản và dễ dự đoán hơn.

Kết luận

Tóm lại, bài viết này trình bày một nghiên cứu chi tiết về biến đổi nguồn, một kỹ thuật cơ bản trong kỹ thuật điện. Bài viết nhấn mạnh tính linh hoạt và vai trò quan trọng của biến đổi nguồn trong việc thích ứng và phân tích mạch điện. Nội dung thảo luận không chỉ dừng lại ở mô tả lý thuyết mà còn bao gồm các ứng dụng thực tiễn trong hệ thống lưới điện, tối ưu hóa điện tử và phân tích mạch điện bằng máy tính. Việc giới thiệu các công cụ như Máy tính Biến đổi Nguồn Điện áp và Dòng điện thể hiện cam kết làm cho các nguyên tắc này dễ tiếp cận và ứng dụng hơn. Thảo luận về biến đổi nguồn cũng nhấn mạnh khả năng áp dụng các phương pháp này cho nhiều loại mạch khác nhau và nêu bật tầm quan trọng của chúng trong việc duy trì độ tin cậy và hiệu suất hệ thống trong các điều kiện hoạt động đa dạng. Bài viết này liên kết rõ ràng việc tích hợp các mô hình thực tế với điện trở nội, từ đó nâng cao độ chính xác dự đoán và tính ứng dụng thực tiễn của các mô hình thuần túy. Tổng quan toàn diện này không chỉ giúp chúng ta hiểu rõ hơn về biến đổi nguồn mà còn nhấn mạnh vai trò quan trọng của các phương pháp này trong sự phát triển của kỹ thuật điện.
