Trong quá trình chế tạo chính xác các thiết bị điện tử hiện đại, PCB đóng vai trò vô cùng quan trọng. Là cầu nối giữa các linh kiện điện tử, chất lượng PCB quyết định trực tiếp đến hiệu suất và độ tin cậy của sản phẩm điện tử. Do đó, việc kiểm tra chất lượng nghiêm ngặt các bo mạch và xử lý hiệu quả các bất thường về chất lượng là một phần không thể thiếu trong khâu đảm bảo chất lượng sản phẩm. Để bắt đầu với chủ đề này, điều quan trọng là phải hiểu những yếu tố xác nhận sẽ ảnh hưởng đến thiết kế bảng mạch in (PCB) và cụm lắp ráp mạch in (PCBA) của bạn. Chúng ta sẽ tìm hiểu về các yếu tố khác nhau liên quan đến độ tin cậy của PCB/PCBA, cũng như các phương pháp phân tích hỏng hóc phổ biến để xác định những thay đổi thiết kế có thể cần thực hiện.

Kiểm tra điện tử

Kiểm tra điện tử là một phần không thể thiếu của Sản xuất PCB và Hội đồng PCB đảm bảo chất lượng, vì nó xác định các vấn đề tiềm ẩn trước khi chúng được đưa ra thị trường. Kiểm tra giúp phát hiện các vấn đề như đoản mạch, mạch hở, đặt sai vị trí linh kiện và các vấn đề về tính toàn vẹn của tín hiệu, tất cả đều có thể làm giảm chức năng và độ tin cậy của sản phẩm cuối cùng. Đối với các ngành công nghiệp như ô tô, hàng không vũ trụ, viễn thông và thiết bị y tế, việc đảm bảo rằng mọi PCB hoạt động như mong đợi là rất quan trọng. Bất kỳ lỗi nào trong các lĩnh vực này đều có thể dẫn đến việc thu hồi tốn kém, các vấn đề về hiệu suất hoặc các mối quan ngại về an toàn.

Mục tiêu của thử nghiệm điện tử là cung cấp cho các nhà sản xuất và người dùng cuối sự an tâm rằng mỗi bo mạch sẽ hoạt động đáng tin cậy trong điều kiện thực tế. Nếu không thử nghiệm kỹ lưỡng, các vấn đề như đoản mạch, hở mạch, sự cố toàn vẹn tín hiệu và đặt sai vị trí linh kiện có thể lọt qua, dẫn đến trục trặc tốn kém hoặc thu hồi. Bằng cách xác định lỗi sớm, thử nghiệm không chỉ bảo vệ chất lượng mà còn cải thiện tỷ lệ năng suất và hiệu quả sản xuất, giảm chi phí làm lại và đẩy nhanh thời gian đưa sản phẩm mới ra thị trường.

Tổng quan về kiểm tra chất lượng

Kiểm tra bao gồm toàn bộ quá trình từ nguyên liệu thô nhập vào nhà máy cho đến thành phẩm rời khỏi nhà máy, chủ yếu được chia thành các giai đoạn sau:

Kiểm tra nguyên liệu: Trước hết, các nguyên liệu thô dùng để sản xuất PCB như lá đồng, tấm đồng mạ, mực mặt nạ hàn, v.v. đều được kiểm tra nghiêm ngặt để đảm bảo các thông số kỹ thuật, độ tinh khiết và độ ổn định của vật liệu đáp ứng yêu cầu.

Kiểm soát quy trình: Trong quá trình sản xuất PCB, các chỉ số chính như độ chính xác khoan, độ dày lớp phủ, chiều rộng và khoảng cách giữa các đường hàn và chất lượng mặt nạ hàn được kiểm tra thông qua giám sát trực tuyến và kiểm tra lấy mẫu thường xuyên để đảm bảo rằng mỗi bước đều đạt tiêu chuẩn đã định trước.

Kiểm tra điện (ET): Sử dụng các thiết bị như máy kiểm tra đầu dò bay hoặc ICT (Kiểm tra trong mạch) để tiến hành kiểm tra kết nối điện và cách điện trên từng mạng trên PCB nhằm phát hiện kịp thời các mạch hở, ngắn mạch và các vấn đề khác.

Kiểm tra ngoại hình: Kiểm tra xem bề mặt PCB có bị trầy xước, nhiễm bẩn, mất chữ in, sai lệch và các lỗi khác không thông qua hệ thống thủ công hoặc AOI (kiểm tra quang học tự động).

Thử nghiệm chức năng: Đối với PCB cấp cao, thử nghiệm chức năng cũng cần thiết để mô phỏng môi trường làm việc thực tế và xác minh xem PCB có thể hoạt động bình thường hay không.

Lợi ích của việc kiểm tra chất lượng

Độ tin cậy và chất lượng được nâng cao: Kiểm tra điện tử xác định và sửa chữa các lỗi có thể làm giảm chất lượng sản phẩm, do đó nâng cao độ tin cậy tổng thể. Điều này đặc biệt quan trọng trong các ngành công nghiệp mà các thiết bị phải đáp ứng các tiêu chuẩn quy định nghiêm ngặt và hoạt động trong môi trường khắc nghiệt.

Tiết kiệm chi phí và hiệu quả sản xuất: Bằng cách phát hiện các vấn đề sớm trong chu kỳ sản xuất, thử nghiệm điện tử giúp giảm chi phí gia công lại và giảm thiểu vật liệu lãng phí. Nó cũng giúp ngăn chặn các đơn vị lỗi di chuyển xuống dây chuyền sản xuất, tiết kiệm cả thời gian và tiền bạc.

Cải thiện sự hài lòng của khách hàng: Các giao thức thử nghiệm đáng tin cậy đảm bảo rằng mỗi bo mạch đáp ứng các tiêu chuẩn cao, giảm khả năng xảy ra lỗi sau bán hàng. Điều này dẫn đến ít hàng trả lại hơn và sự hài lòng của khách hàng cao hơn, điều này rất cần thiết để xây dựng danh tiếng thương hiệu mạnh mẽ.

Thời gian đưa ra thị trường nhanh hơn: Kiểm tra điện tử hiệu quả hợp lý hóa quy trình sản xuất, cho phép thời gian quay vòng nhanh hơn. Bằng cách phát hiện và giải quyết các vấn đề tiềm ẩn sớm, các nhà sản xuất có thể tăng tốc toàn bộ quy trình làm việc, giảm sự chậm trễ và đẩy nhanh việc ra mắt sản phẩm.

Điểm kiểm tra

Điểm kiểm tra PCB đóng vai trò quan trọng trong nhiều chức năng chủ yếu trong thiết kế, sản xuất và bảo trì mạch điện tử.

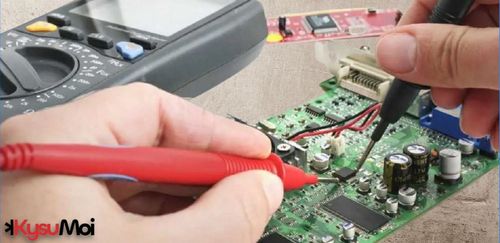

1. Gỡ lỗi và Sửa chữa: Điểm kiểm tra là rất cần thiết trong giai đoạn gỡ lỗi của thiết kế PCB. Chúng cho phép kỹ sư đo điện áp, dòng điện và tín hiệu tại các vị trí khác nhau trên bo mạch, giúp xác định các vấn đề như ngắn mạch, hở mạch hoặc mức tín hiệu không chính xác. Thiếu điểm kiểm tra có thể làm việc chẩn đoán và khắc phục sự cố trở nên tốn thời gian và khó khăn.
2. Đảm bảo Chất lượng và Kiểm tra: Trong quá trình sản xuất, điểm kiểm tra hỗ trợ các quy trình kiểm tra tự động. Thiết bị Kiểm tra Tự động (ATE) có thể đo các điểm này để xác nhận rằng bo mạch đáp ứng các thông số thiết kế. Điều này giúp đảm bảo rằng các bo mạch bị lỗi được xác định và loại bỏ trước khi đến người dùng cuối, giảm thiểu nguy cơ lỗi trong quá trình vận hành.
3. Bảo trì và Sửa chữa: Đối với việc sửa chữa và bảo trì trường hợp, điểm kiểm tra cung cấp một cách tiện lợi để kỹ thuật viên kiểm tra tình trạng hoạt động của bo mạch. Điều này đặc biệt quan trọng đối với các hệ thống phức tạp nơi mà kiểm tra thủ công có thể không thực tế.
4. Xác nhận Thiết kế: Trong giai đoạn mẫu, điểm kiểm tra cho phép nhà thiết kế xác nhận hiệu suất của mạch so với kỳ vọng thiết kế. Điều này giúp cải tiến thiết kế trước khi đi vào sản xuất hàng loạt.

Đặc điểm của điểm kiểm tra

Tiếp cận dễ dàng: Điểm kiểm tra được đặt ở những vị trí có thể tiếp cận dễ dàng mà không làm ảnh hưởng đến các thành phần hoặc chức năng mạch khác.

Khu vực chỉ định: Thường được đánh dấu với các ký hiệu cụ thể hoặc nhãn trên bố trí PCB để dễ dàng nhận diện.

Điểm dò: Thiết kế để tương thích với các dụng cụ kiểm tra, cho phép kết nối một cách thuận tiện.

Giám sát tín hiệu: Có thể được sử dụng để giám sát các loại tín hiệu như nguồn, đất, tín hiệu analog hoặc tín hiệu kỹ thuật số.

Gỡ lỗi: Cực kỳ quan trọng để chẩn đoán các vấn đề trong quá trình phát triển, sản xuất hoặc sửa chữa của PCB.

Kết luận

Điều quan trọng cần nhớ là không có PCBA nào là hoàn hảo và không thể hỏng. Mọi thiết kế đều có thể gặp phải những áp lực dẫn đến hỏng hóc nghiêm trọng. Tuy nhiên, nếu những áp lực đó không đủ lớn để xảy ra trong quá trình hoạt động khi được sử dụng trong môi trường sản phẩm dự định, bạn có thể coi thiết kế của mình là thành công về mặt độ tin cậy. Khi kiểm tra độ tin cậy và điều tra sự cố, việc xác định các chế độ hỏng hóc mà thiết bị có thể gặp phải trong quá trình sử dụng và giải quyết các vấn đề này trước khi sản phẩm ra mắt là rất quan trọng.
