Điện trở là một linh kiện điện tử thụ động, có hai đầu cực, có chức năng cản trở hoặc hạn chế dòng điện trong mạch. Nó là một linh kiện thiết yếu có trong tất cả các mạch điện, với nhiều hình dạng và kích thước khác nhau, được sử dụng để điều khiển mức tín hiệu, chia điện áp, cấp điện áp phân cực, bảo vệ các linh kiện điện tử khác trong mạch, v.v.

Do đó, nếu một điện trở bị hỏng hoặc trục trặc, nó có thể gây ra lỗi mạch và làm cho thiết bị không thể sử dụng được. Hướng dẫn tự sửa chữa này sẽ giúp bạn tìm ra các điện trở bị hỏng mà không cần phải tháo chúng ra khỏi mạch hoàn toàn và đo giá trị của chúng bằng hoặc không bằng đồng hồ vạn năng.

Các bước kiểm tra điện trở bằng đồng hồ vạn năng.

Khi điện trở bị hỏng, nó thường bị cháy hoặc bị xỉ, dẫn đến việc nó không còn dẫn điện/tín hiệu hoặc mất khả năng cản trở dòng điện. Nếu bạn nghi ngờ điện trở trong mạch của mình bị hỏng hoặc cần kiểm tra, hãy làm theo các bước sau.

Bước 1: Tắt nguồn điện cấp cho mạch.

Trước khi tiếp cận hoặc bắt đầu kiểm tra mạch để tìm điện trở bị hỏng, bạn phải rút thiết bị khỏi nguồn điện chính, vì điều này có thể gây hư hỏng nghiêm trọng. Nếu thiết bị được cấp nguồn bằng pin, hãy tháo pin ra, vì điều này có thể gây ra kết quả dương tính giả hoặc chỉ ra các giá trị không chính xác trong quá trình kiểm tra.

Bước 2: Chuẩn bị một đồng hồ vạn năng.

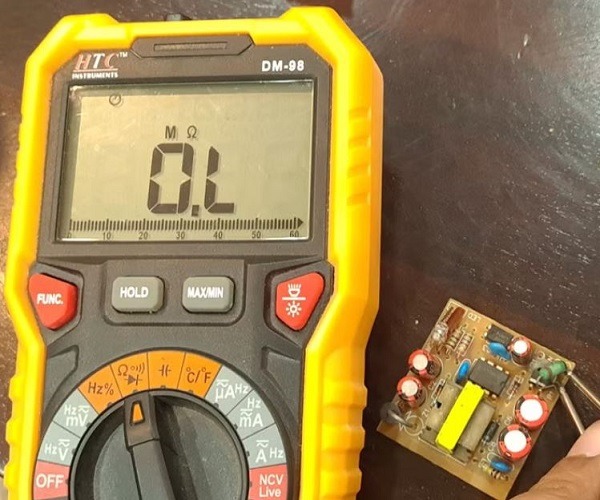

Để kiểm tra hoặc xác định vị trí điện trở bị lỗi trong mạch điện, bạn cần một đồng hồ vạn năng có chế độ đo điện trở (nên dùng loại tự động điều chỉnh thang đo). Nếu bạn đã có đồng hồ vạn năng, hãy xoay núm điều chỉnh sang chế độ đo điện trở, hoặc chế độ được đánh dấu bằng ký hiệu Ω (ohm).

Nếu bạn chưa từng sử dụng đồng hồ vạn năng trước đây hoặc là người mới bắt đầu, hãy học cách sử dụng nó trước khi tiếp tục.

Ngoài ra, hãy kiểm tra xem có tụ điện lớn nào trong mạch hay không và xả hết điện bằng cách nối tắt cả hai cực trước khi đo hoặc kiểm tra bất kỳ điện trở nào. Nối tắt các cực của tụ điện sẽ xả hết điện cho tụ và ngăn ngừa việc đồng hồ vạn năng bị hỏng hoặc hiển thị kết quả đo không chính xác. Bây giờ bạn đã sẵn sàng để kiểm tra các điện trở trong mạch.

Bước 3: Kiểm tra hoặc đo giá trị điện trở bằng đồng hồ vạn năng.

Nối các đầu dò của đồng hồ vạn năng vào các điện trở trên mạch mà bạn nghi ngờ bị hỏng, cháy hoặc bị cháy xém. Bạn có thể chạm các đầu dò vào các cực của điện trở hoặc các mối hàn trên bo mạch để kiểm tra điện trở.

Tuy nhiên, để có kết quả và giá trị đo chính xác, bạn nên ngắt một đầu cực của điện trở ra khỏi mạch. Sau khi nối các đầu dò vào các đầu cực của điện trở, hãy kiểm tra giá trị trên đồng hồ vạn năng.

Nếu điện trở hoạt động bình thường, đồng hồ vạn năng sẽ hiển thị giá trị tính bằng Ω, kΩ hoặc MΩ. Tuy nhiên, nếu điện trở bị lỗi hoặc hư hỏng, đồng hồ vạn năng có thể hiển thị 0 hoặc 1.

Nếu giá trị hiển thị là 0, điện trở bị hỏng và không có dòng điện chạy qua. Nếu giá trị là 1, điện trở lại bị hỏng, cho phép toàn bộ dòng điện chạy qua; nói cách khác, nó không còn cản trở dòng điện nữa. Bạn phải thay thế điện trở bằng một điện trở có cùng giá trị trong cả hai trường hợp.

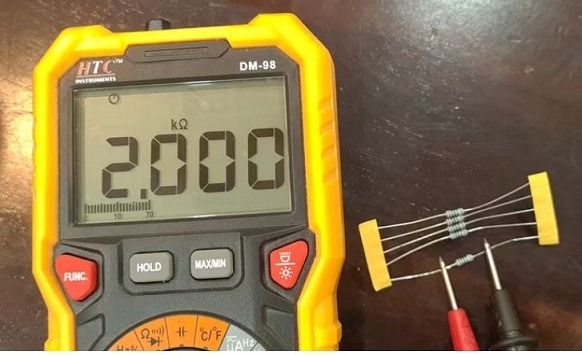

Để kiểm tra từng điện trở (bên ngoài mạch), hãy nối hai đầu dò của đồng hồ vạn năng vào cả hai cực của điện trở. Hướng nối không quan trọng, vì điện trở không phải là linh kiện có hướng. Đảm bảo núm xoay của đồng hồ vạn năng đang ở chế độ đo điện trở, sau đó kiểm tra giá trị hiển thị trên đồng hồ.

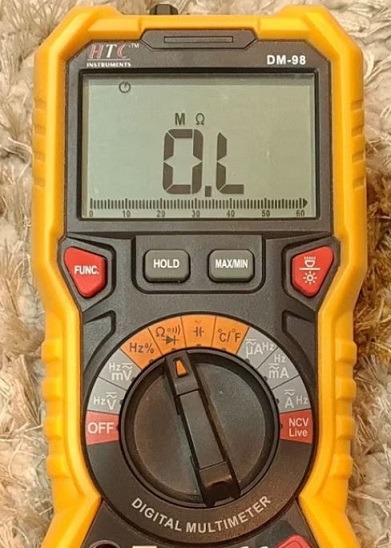

Nếu bạn không có đồng hồ vạn năng tự động điều chỉnh thang đo, nó có thể hiển thị số 1, cho thấy giá trị điện trở quá cao để đo. Trong trường hợp này, hãy xoay núm điều chỉnh trên đồng hồ vạn năng đến thang đo điện trở cao hơn. Nếu nó vẫn hiển thị số 1, điện trở có thể bị hỏng và cần được thay thế.

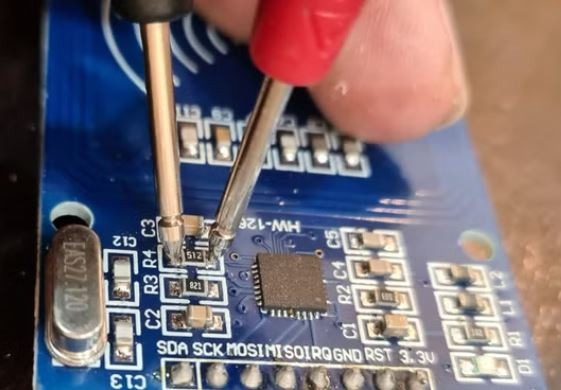

Tương tự, để kiểm tra xem điện trở SMD (điện trở gắn trên bề mặt) có hoạt động hay không, bạn có thể kiểm tra hoặc đo giá trị của nó. Kết nối hai đầu dò của đồng hồ vạn năng với các cực của điện trở SMD và kiểm tra giá trị trên đồng hồ vạn năng.

Tìm giá trị điện trở mà không cần dùng đồng hồ vạn năng.

Bạn không thể đo giá trị của một điện trở bị đoản mạch hoặc hư hỏng bằng đồng hồ vạn năng. Tuy nhiên, bạn có thể đọc các vạch màu trên điện trở để tìm ra giá trị của nó.

Ví dụ, nếu một điện trở bốn vạch tiêu chuẩn (màng kim loại, màng carbon hoặc màng oxit kim loại) có ba vạch đầu tiên là đỏ, đen và đỏ, thì giá trị của nó có thể được tính như sau:

20 x 10² = 2.000Ω (ôm) hoặc 2kΩ (kiloôm)

Giá trị điện trở SMD

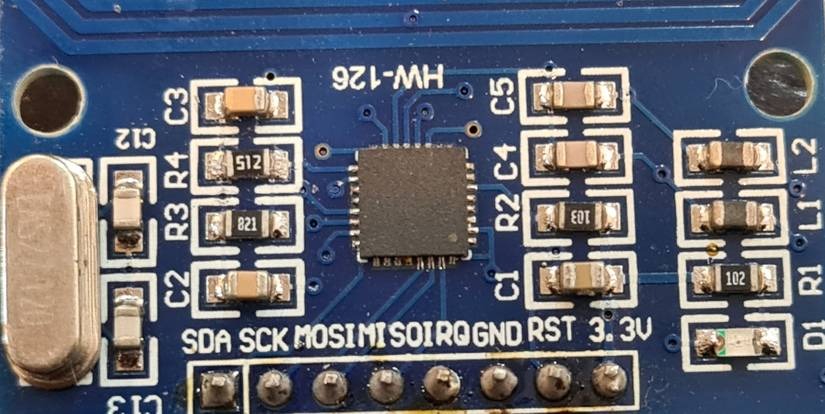

Thay vì các dải màu, điện trở SMD có ba hoặc bốn chữ số được ghi trên thân, bạn có thể đọc các chữ số này để tính toán giá trị điện trở. Trên các điện trở SMD ba chữ số, chữ số thứ ba biểu thị chỉ số/hệ số công suất là 10x.

Ví dụ, một điện trở SMD có giá trị 102 biểu thị 10 (hai chữ số đầu) x 10² (chữ số thứ ba) = 1000Ω hoặc 1kΩ.

512 = 51 x 10² = 5.100Ω hoặc 5,1kΩ

821 = 82 x 10¹ = 820Ω hoặc 0,820kΩ

Trên các điện trở SMD bốn chữ số, giá trị thứ tư biểu thị chỉ số/hệ số nhân lũy thừa là 10x. Ví dụ, 8210 = 821 x 10¹ = 821Ω. Tương tự, 8211 = 821 x 10¹ = 8.210Ω (8,21kΩ) và 8212 = 821 x 10² = 82.100Ω (82,1kΩ).

Nếu có giá trị R nằm giữa các con số, điện trở SMD sẽ có dấu chấm thập phân. Ví dụ, 1R50 hoặc 1R5 có nghĩa là 1,5Ω.

Sau khi tìm được giá trị điện trở, hãy thay thế điện trở bị hỏng bằng một điện trở mới. Bạn có thể mua điện trở mới từ cửa hàng bán đồ điện tử dành cho người đam mê điện tử hoặc cửa hàng trực tuyến. Thay thế điện trở hỏng bằng cách loại bỏ mối hàn cũ và hàn điện trở mới vào. Nếu bạn không có kinh nghiệm hoặc chưa từng hàn linh kiện trước đây, hãy học cách hàn.

Việc thay thế điện trở bị hỏng có khắc phục được sự cố mạch điện không?

Không cần thiết. Nếu điện trở bị hỏng do các linh kiện khác trong mạch bị trục trặc hoặc do nguồn điện quá cao, bạn cần kiểm tra nguyên nhân gây ra sự cố, vì điện trở mới có thể không dùng được lâu và cần thay thế sớm.

Tuy nhiên, cũng đáng để thử. Nếu điện trở bị hỏng do sự cố thoáng qua, chẳng hạn như tăng áp đột ngột, bạn có thể sử dụng thiết bị chống sét lan truyền để bảo vệ mạch điện và các thiết bị của mình.
