Các thiết bị lưu trữ điện áp như tụ điện được tìm thấy trong nhiều ứng dụng mạch điện khác nhau như máy nén, máy sưởi, động cơ quạt AC, v.v. Có hai loại: điện phân và không điện phân. Loại điện phân được sử dụng trong ống chân không và bộ nguồn transistor, trong khi loại không điện phân được sử dụng để kiểm soát dòng điện đột biến DC. Loại điện phân có thể bị hỏng do ngắn mạch khi xả dòng điện quá mức. Loại không điện phân thường bị hỏng do rò rỉ điện tích đã lưu trữ. Có nhiều cách để kiểm tra tụ điện, vì vậy bài viết này sẽ cung cấp tổng quan về tụ điện và cách kiểm tra chúng.

Tụ điện là gì?

Định nghĩa: Tụ điện là một loại linh kiện điện dùng để lưu trữ năng lượng dưới dạng điện tích. Chúng được sử dụng trong nhiều mạch điện và điện tử để thực hiện các chức năng khác nhau. Quá trình nạp điện cho tụ điện được thực hiện bằng cách mắc các tụ điện vào một mạch điện hoạt động. Khi được kết nối, điện tích bắt đầu chảy qua tụ điện. Khi các bản cực sơ cấp của tụ điện hết điện, điện tích sẽ được giải phóng trở lại mạch qua các bản cực thứ cấp; do đó, quá trình này trong tụ điện được gọi là nạp và xả điện.

Tôi có thể kiểm tra tụ điện bằng cách nào?

Trên thị trường hiện có rất nhiều loại linh kiện điện và điện tử, một số trong đó rất nhạy cảm với sự tăng giảm điện áp đột ngột. Tương tự, tụ điện cũng nhạy cảm với sự dao động điện áp, do đó có nguy cơ bị hư hỏng vĩnh viễn. Vì vậy, để khắc phục vấn đề này, việc kiểm tra tụ điện đóng vai trò quan trọng trong việc kiểm tra chức năng của chúng.

Tôi có thể đo lường năng lực bằng cách nào?

Đồng hồ vạn năng được sử dụng để xác định điện dung bằng cách cho dòng điện đã biết chạy qua tụ điện đã được nạp điện để đo điện áp thu được, sau đó có thể tính toán điện dung. Ở đây, chúng ta đã thảo luận về cách kiểm tra tụ điện bằng đồng hồ vạn năng.

Để làm điều đó, hãy sử dụng đồng hồ vạn năng kỹ thuật số (DMM) để đảm bảo nguồn điện của mạch đã tắt. Ví dụ, trong mạch điện xoay chiều (AC), nếu sử dụng tụ điện, hãy đặt đồng hồ vạn năng để tính toán điện áp AC; tương tự, nếu sử dụng tụ điện trong mạch điện một chiều (DC), hãy đặt DMM để tính toán điện áp DC.

Kiểm tra tụ điện một lần; nếu bị rò rỉ, nứt hoặc hư hỏng, hãy thay thế. Đặt núm xoay đến ký hiệu điện dung, được gọi là chế độ đo điện dung. Ký hiệu này thường là một dấu hiệu trên núm xoay. Việc này thường được thực hiện thông qua các chức năng bổ sung; thông thường, để thay đổi núm xoay, người dùng nhấn một nút chức năng để kích hoạt chức năng đo.

Để đo chính xác, tụ điện cần được tháo ra khỏi mạch điện. Một số đồng hồ vạn năng có chế độ REL (điện dung tương đối). Chế độ này được sử dụng để dẫn điện trở về điện dung khi đo giá trị điện dung thấp. Khi sử dụng đồng hồ vạn năng ở chế độ tương đối để tính toán điện dung, các đầu đo phải được bật và nút REL phải được nhấn để các đầu đo về điện dung dư, sau đó có thể được tháo ra.

Nối các cực của tụ điện với dây dẫn thử và đợi một lát để đồng hồ vạn năng chọn đúng thang đo. Kiểm tra giá trị hiển thị trên đồng hồ vạn năng. Nếu giá trị điện dung nằm trong phạm vi đo, đồng hồ vạn năng sẽ hiển thị giá trị điện dung đó.

Một số yếu tố liên quan đến năng lực như sau:

• Tụ điện có tuổi thọ ngắn hơn và dễ bị hỏng.
• Tụ điện có thể bị hỏng do đoản mạch.
• Khi tụ điện bị đoản mạch, cầu chì hoặc các linh kiện khác trong mạch có thể bị hư hỏng.
• Khi tụ điện bị hở, các linh kiện trong mạch sẽ không thể hoạt động chính xác.
• Giá trị điện dung có thể thay đổi do sự xuống cấp.

Cách kiểm tra tụ điện.

Trong hầu hết các trường hợp khắc phục sự cố điện và điện tử, nhiều vấn đề có thể phát sinh khi kiểm tra tụ điện. Ở đây, có thể kiểm tra tụ điện bằng cả đồng hồ vạn năng analog và kỹ thuật số để xác định xem chúng còn hoạt động tốt hay bị hỏng.

Có thể kiểm tra điện dung bằng đồng hồ vạn năng kỹ thuật số, sử dụng các tính năng như đo điện dung tổng quát. Có nhiều phương pháp kiểm tra tụ điện, bao gồm vôn kế tương tự và kỹ thuật số, đồng hồ vạn năng có hai chế độ (như chế độ đo điện dung và chế độ đo điện trở), và phương pháp kiểm tra tia lửa điện truyền thống. Những phương pháp này đóng vai trò quan trọng trong việc kiểm tra tụ điện để xác định xem tụ điện còn tốt, bị hở mạch, bị hỏng, bị ngắn mạch hay bị chết.

Kiểm tra tụ điện bằng đồng hồ vạn năng tương tự.

Để kiểm tra tụ điện bằng thiết bị đo điện trở-ampe (AVO), hãy làm theo các bước sau.

• Kiểm tra xem tụ điện đã được sạc đầy hay xả hết điện.
• Hãy sử dụng ampe kế, đồng hồ đo điện áp và ôm kế.
• Chọn đồng hồ đo điện trở dạng kim và luôn chọn thang đo điện trở cao.
• Nối đầu dây đo dài hai mét vào các cực của tụ điện.
• Việc đọc và đánh giá kết quả được thực hiện như sau:
• Tụ điện bị đoản mạch sẽ có điện trở thấp hơn nhiều.
• Tụ điện hở mạch sẽ không hiển thị bất kỳ độ lệch nào phía trên màn hình của ôm kế.
• Một tụ điện tốt sẽ có điện trở thấp, sau đó tăng dần về phía vô cực; do đó, tụ điện đang ở trong tình trạng tuyệt vời.

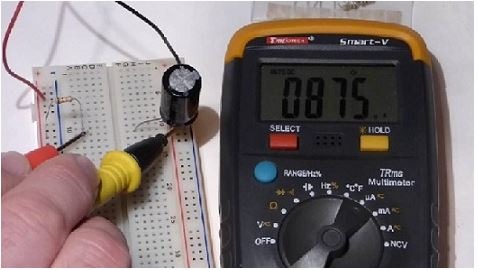

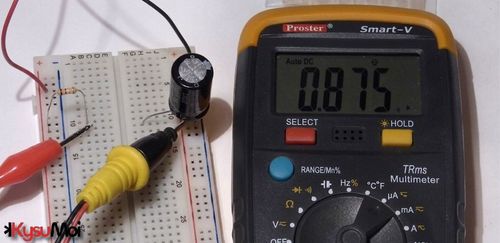

Kiểm tra tụ điện bằng đồng hồ vạn năng kỹ thuật số.

Để kiểm tra tụ điện bằng đồng hồ vạn năng kỹ thuật số, hãy làm theo các bước sau.

• Kiểm tra xem tụ điện đã được sạc/xả chưa.
• Tìm đồng hồ vạn năng kỹ thuật số trên 1k.
• Nối đầu dây của đồng hồ đo vào các cực của tụ điện.
• Máy đo này sẽ hiển thị một số con số; vui lòng ghi lại chúng.
• Sau đó, việc quay trở lại chế độ Đường dây mở mỗi lần sẽ cho kết quả tương tự, cho phép chúng ta kết luận rằng tụ điện đang hoạt động tốt.

Như vậy là chúng ta đã có cái nhìn tổng quan về cách kiểm tra tụ điện. Phương pháp này chủ yếu được sử dụng để kiểm tra chức năng của tụ điện. Chúng ta biết rằng tụ điện được sử dụng để lưu trữ điện tích. Chúng bao gồm hai cực: cực dương và cực âm, trong đó cực dương có điện áp dương và cực âm có điện áp âm. Có thể kiểm tra cực tính của tụ điện bằng cách đặt điện áp dương vào cực dương. Tương tự, có thể đặt điện áp âm vào cực âm. Ở đây, cực dài hơn của tụ điện là cực dương, trong khi cực ngắn hơn được gọi là cực âm. Câu hỏi dành cho bạn là: Có những loại tụ điện nào khác nhau?
