Ngày nay, cảm biến Hall đang trở thành một trong những thiết bị không thể thiếu, được ứng dụng rộng rãi trong nhiều lĩnh vực, từ ô tô, điện tử tiêu dùng cho đến các hệ thống tự động hóa công nghiệp.

Định nghĩa cơ bản

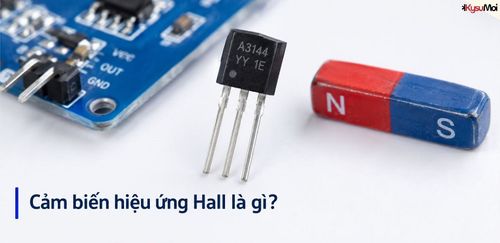

Cảm biến Hall có tên tiếng Anh là Hall Magnetic Sensor. Đây là thiết bị có khả năng phát hiện từ tính của nam châm và đo cường độ từ trường trong môi trường xung quanh. Khi có từ trường tác động, cảm biến sẽ tạo ra tín hiệu điện tương ứng để hệ thống xử lý và đưa ra phản hồi phù hợp.

Nguyên lý hoạt động

Trước hết, ta cần hiểu về hiệu ứng Hall. Ban đầu, ta có một thanh kim loại  và sau đó ta cấp nguồn điện vào hai đầu của thanh kim loại. Khi đó, sẽ xuất hiện dòng điện, đó là dòng dịch chuyển của các electron chạy từ đầu này sang đầu kia của tấm kim loại.

Nếu có nam châm điện vuông góc với tấm kim loại có cực S gần với tấm kim loại, khi đó sẽ làm lệch các electron khỏi vị trí ban đầu (do tác dụng của lực Lorentz). Khi đó, nếu ta đo điện áp ở hai phía của tấm Hall, sẽ xuất hiện một điện áp.

Cảm biến Hall hoạt động theo nguyên lí của hiệu ứng Hall. Hiệu điện thế cảm biến Hall rất nhỏ (chỉ vài µV), vì thế nó thường được sản xuất tích hợp với bộ khuếch đại.

Cảm biến hall có hai loại:

Analog: bao gồm bộ điều chỉnh điện áp (Regulator), thành phần hall (Hall Element), bộ khuếch đại (High Gain Amplifer)

Ta có thể thấy từ biểu đồ rằng đầu ra của cảm biến là analog tỉ lệ với đầu ra của thanh Hall. Vì thế, loại Analog thường được sử dụng trong ứng dụng để đo khoảng cách bởi tính tuyến tính liên tục của nó.

Digital: cung cấp hai trạng thái đầu ra, hoặc là “ON” hoặc “OFF”. Và có một phần tử bổ sung, đó là Schmitt trigger, cung cấp độ trễ hoặc hai ngưỡng khác nhau để đầu ra ở mức cao hoặc thấp. Loại Digital thường được ứng dụng như một công tắc giới hạn, ví dụ như máy in 3D hay máy CNC để phát hiện vị trí và định vị trong các hệ thống tự động hóa công nghiệp.

Cấu tạo

Cảm biến Hall có cấu tạo tương đối đơn giản. Thành phần chính của nó là một tấm bán dẫn mỏng, thường được chế tạo từ chất bán dẫn loại p hoặc loại n. Khi có dòng điện chạy qua tấm bán dẫn này và đặt nó trong một từ trường vuông góc, hiệu ứng Hall sẽ xảy ra. Hiệu ứng này tạo ra một điện áp nhỏ vuông góc với cả dòng điện và từ trường, được gọi là điện áp Hall. Để khuếch đại và xử lý tín hiệu điện áp Hall yếu này, cảm biến còn bao gồm các thành phần khác như:

• Mạch khuếch đại: Tăng cường tín hiệu điện áp Hall lên mức có thể đo được.
• Mạch điều chỉnh điện áp: Cung cấp nguồn điện áp ổn định cho các thành phần bên trong cảm biến.
• Mạch so sánh: So sánh điện áp Hall với một giá trị ngưỡng để tạo ra tín hiệu đầu ra (ON/OFF).

Tùy thuộc vào ứng dụng cụ thể, cảm biến Hall có thể có thêm các thành phần khác như bộ lọc, mạch bảo vệ… Tuy nhiên, cấu trúc cơ bản của cảm biến Hall vẫn xoay quanh tấm bán dẫn và các mạch điện tử hỗ trợ.

Ưu và nhược điểm

Cảm biến Hall hiện được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng hoạt động ổn định và độ bền cao. Tuy nhiên, thiết bị này vẫn tồn tại một số hạn chế nhất định mà người dùng cần biết.

Ưu điểm của cảm biến Hall

• Kích thước nhỏ gọn: Cảm biến Hall thường có thiết kế khá nhỏ nên dễ tích hợp vào các thiết bị điện tử hoặc hệ thống cơ khí hiện đại.
• Trọng lượng nhẹ: Thiết bị có khối lượng thấp nên phù hợp với nhiều ứng dụng yêu cầu tối ưu không gian hoặc giảm tải trọng cho hệ thống.
• Độ bền cao: Cảm biến Hall có khả năng chịu rung động, va đập và hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Hoạt động không tiếp xúc: Vì hoạt động dựa trên từ trường nên cảm biến Hall ít bị mài mòn cơ học hơn nhiều loại cảm biến truyền thống khác.
• Tiêu thụ điện năng thấp: Thiết bị chỉ cần mức điện năng khá nhỏ để hoạt động nên phù hợp với các thiết bị di động hoặc hệ thống tiết kiệm năng lượng.
• Chi phí sản xuất tương đối thấp: Điều này khiến cảm biến Hall được ứng dụng rộng rãi trong nhiều thiết bị điện tử phổ thông hiện nay.
• Ít bị nhiễu: Cảm biến Hall có khả năng hoạt động ổn định và ít chịu ảnh hưởng bởi nhiều loại nhiễu từ môi trường xung quanh.
• Phản hồi nhanh: Thiết bị có thời gian đáp ứng nhanh nên phù hợp với các hệ thống yêu cầu phát hiện thay đổi tức thời.

Nhược điểm của cảm biến Hall

• Độ nhạy có thể thay đổi theo nhiệt độ: Trong một số môi trường đặc biệt, nhiệt độ có thể ảnh hưởng đến độ chính xác của cảm biến.
• Cần hiệu chỉnh trong một số ứng dụng: Với các hệ thống yêu cầu độ chính xác cao, cảm biến Hall thường cần được hiệu chuẩn trước khi hoạt động.
• Điện áp đầu ra có thể gây sai số: Một số cảm biến Hall có thể xuất hiện điện áp đầu ra, ảnh hưởng đến kết quả đo nếu không được xử lý phù hợp.

Ứng dụng

Cảm biến Hall có rất nhiều ứng dụng trong công nghiệp, nhờ vào khả năng đo lường chính xác và bền bỉ trong nhiều môi trường khác nhau. Dưới đây là 6 ứng dụng cụ thể:

• Cảm biến Hall đo tốc độ quay: Chúng thường được tích hợp trong các hệ thống điều khiển động cơ để cung cấp thông tin phản hồi về tốc độ, giúp tối ưu hóa hiệu suất và bảo vệ thiết bị khỏi hỏng hóc.
• Xác định vị trí trục quay: Trong các động cơ bước và động cơ không chổi than, giúp xác định vị trí chính xác của trục quay, từ đó điều khiển chính xác các cuộn dây điện từ trong động cơ.
• Hệ thống phanh chống bó cứng (ABS): Trong hệ thống ABS của ô tô, cảm biến Hall được sử dụng để đo tốc độ của bánh xe. Thông tin này giúp hệ thống ABS điều chỉnh áp lực phanh, ngăn bánh xe bị khóa cứng và duy trì khả năng điều khiển xe trong quá trình phanh gấp.
• Phát hiện và đo dòng điện: Thiết bị cảm biến này cũng được sử dụng trong các mạch bảo vệ quá dòng để phát hiện và ngắt mạch khi dòng điện vượt quá giới hạn cho phép, bảo vệ các thiết bị điện khỏi hỏng hóc.
• Robot công nghiệp: cảm biến Hall trong tự động hóa công nghiệp giúp kiểm soát chính xác vị trí và chuyển động của các khớp robot, từ đó đảm bảo hoạt động chính xác và an toàn trong quá trình sản xuất.
• Thiết bị gia công CNC: Trong các máy gia công CNC, cảm biến này  giúp xác định vị trí của các công cụ và phôi gia công, đảm bảo độ chính xác cao trong quá trình gia công.
• Ứng dụng trong xe đạp trợ lực điện

Một trong những ứng dụng phổ biến nhất là đo tốc độ di chuyển của xe đạp trợ lực điện. Cảm biến Hall sẽ ghi nhận chuyển động quay của bánh xe hoặc động cơ để hệ thống điều chỉnh mức trợ lực phù hợp. Nhờ đó, xe có thể vận hành ổn định hơn và phản hồi nhanh hơn theo tốc độ đạp của người dùng.

Ứng dụng trong ô tô

Trong ngành ô tô, cảm biến Hall xuất hiện ở khá nhiều bộ phận như cảm biến vị trí trục cam, cảm biến vị trí trục cơ, cảm biến tốc độ bánh xe, cảm biến chân ga điện tử. Những dữ liệu này đóng vai trò quan trọng trong việc điều khiển động cơ và đảm bảo xe hoạt động ổn định hơn.

Ứng dụng trong công nghiệp sản xuất

Trong các dây chuyền công nghiệp, cảm biến Hall thường được dùng để đếm sản phẩm, xác định vị trí hoặc kiểm soát chuyển động của máy móc. Khả năng phản hồi nhanh và hoạt động ổn định khiến loại cảm biến này phù hợp với môi trường sản xuất liên tục trong thời gian dài.

Ứng dụng trong thiết bị điện tử

Cảm biến Hall còn được tích hợp trong nhiều thiết bị điện tử kỹ thuật số để phát hiện đóng mở nắp hoặc xác định vị trí linh kiện bên trong thiết bị. Một số smartphone hoặc laptop hiện cũng sử dụng cảm biến Hall để nhận biết trạng thái đóng mở của bao da từ tính.
