Pogo Pin đóng vai trò rất quan trọng trong nhiều lĩnh vực như y tế và điện tử. Nhờ các ưu điểm nổi bật như độ ổn định cơ học cao, khả năng tối ưu hóa không gian lắp đặt và độ bền vượt trội, các đầu nối nhỏ gọn này được ứng dụng rộng rãi trong hàng loạt sản phẩm hiện đại .

Định nghĩa

Pogo Pin là một loại tiếp điểm điện dạng nén, dung tích nhỏ, được sử dụng để kết nối hai bề mặt dẫn điện. Thiết bị có khả năng truyền dẫn điện năng hoặc tín hiệu và thường được ứng dụng trong các hệ thống đòi hỏi chu kỳ kết nối/ngắt kết nối liên tục.

Nhờ cấu trúc linh hoạt và nhỏ gọn, Pogo Pin có thể tự điều chỉnh để bù đắp những sai lệch nhỏ về khoảng cách hoặc vị trí lắp đặt. Điều này giúp Pogo Pin trở thành giải pháp tối ưu trong các trường hợp việc sử dụng đầu nối cố định (cứng) không mang lại hiệu quả thực tế.

Phân loại và thành phần

Các thành phần này phối hợp với nhau để tạo thành một tiếp điểm điện động, giúp duy trì lực ép ổn định lên bề mặt ghép nối: .

• Đầu kim: Tiếp điểm di động, tiếp xúc trực tiếp với đệm nối (pad) hoặc đầu nối đối ứng. .
• Thân: Định hình và dẫn hướng cho đầu kim trong quá trình chuyển động .
• Lò xo: Tạo lực nén để đẩy đầu kim tì sát vào bề mặt ghép nối .

Pogo pins có nhiều kiểu thiết kế khác nhau tùy thuộc vào cách thức gắn trên PCB, hướng tiếp xúc, không gian lắp đặt, khả năng chịu tải điện và các yêu cầu về cơ học.

Theo kiểu gắn:

• SMT: Hàn trực tiếp lên bề mặt PCB và thường được sử dụng ở những nơi cần lắp ráp tối ưu về không gian và mật độ cao.
• Xuyên lỗ: Chân kim xỏ qua lỗ trên PCB và hàn cố định, cung cấp liên kết cơ học chắc chắn hơn .
• Bẻ góc 90 độ: Cho phép tiếp xúc theo phương ngang (mặt bên) thay vì phương đứng, giúp tối ưu không gian khi chiều cao bo mạch hoặc vỏ thiết bị bị giới hạn .
• Cúp hàn dâ: Thiết kế đầu nối tích hợp cúp hàn, cho phép hàn trực tiếp dây dẫn vào chân tiếp điểm thay vì gắn lên bo mạch PCB.

Theo cách bố trí tiếp điểm:

• Đầu kim đơn: Sử dụng một đầu kim (plunger) có lò xo, thường được sử dụng để tiếp xúc với pad mạch hoặc đầu nối cố định.
• Đầu kim đôi: Có tiếp điểm có lò xo ở cả hai đầu, cho phép di chuyển hoặc bù đắp độ lệch giữa hai bề mặt ghép nối.
• Đầu kim nổi: Tăng cường khả năng tự căn chỉnh và linh hoạt di chuyển khi hai bề mặt tiếp xúc không hoàn toàn thẳng hàng .

Theo hiệu suất và yêu cầu môi trường

• Dòng điện cao: Được thiết kế với một đường dẫn điện và cấu trúc tiếp điểm phù hợp cho tải điện cao hơn.
• Lực nén nhẹ: Sử dụng lực lò xo có độ cứng thấp hơn nhằm hạn chế áp lực tiếp xúc quá mức có thể làm hỏng PCB, vỏ thiết bị hoặc linh kiện.
• Tần số cao: Thiết kế riêng cho các ứng dụng cao tần, nơi tính toàn vẹn tín hiệu (signal integrity), trở kháng và hình học tiếp điểm đóng vai trò quyết định .
• Tụ bù kín: Các tụ bù kín tích hợp các pin pogo với vỏ, gioăng hoặc các cấu trúc bảo vệ khác để giảm tiếp xúc với độ ẩm, bụi và các chất gây ô nhiễm.

Một số sản phẩm cũng sử dụng cấu trúc tiếp điểm dạng bi lăn, ren hoặc các cấu trúc chuyên biệt khác cho các ứng dụng yêu cầu di chuyển, lắp đặt không bình thường, hoặc hành vi cơ học cụ thể.

Các cụm kết nối pin pogo từ tính kết hợp các tiếp điểm có lò xo với nam châm, giúp căn chỉnh và giữ hai nửa kết nối với nhau. Lực từ tính thường đến từ vỏ kết nối hoặc cụm xung quanh chứ không phải từ chính pin pogo.

Loại tốt nhất phụ thuộc vào phương pháp lắp đặt yêu cầu, hướng tiếp điểm, yêu cầu về dòng điện hoặc tín hiệu, không gian có sẵn, lực lò xo, chuyển động và môi trường hoạt động.

Nguyên lý hoạt động

Các giai đoạn vận hành cơ-điện của chốt lò xo (Pogo Pin)

Quá trình vận hành của một chốt lò xo (Pogo Pin) trải qua bốn giai đoạn chuyển tiếp cơ học liên tục. Sự kết hợp giữa động học cơ khí và cơ chế dẫn điện ở từng giai đoạn đảm bảo độ tin cậy kết nối cao và tuổi thọ vận hành tối ưu.

1. Trạng thái nghỉ ban đầu (Initial State)

Ở trạng thái không chịu tải lực bên ngoài, lò xo bên trong ống (barrel) giãn ra hoàn toàn, đẩy đầu kim (plunger) đến vị trí giới hạn định vị. Kết cấu cơ khí này giữ đầu kim cố định chắc chắn, đảm bảo khoảng cách cách điện (clearance) cần thiết nhằm ngăn ngừa các tiếp xúc điện không mong muốn hoặc chạm chập mạch sơ cấp.

2. Giai đoạn nén tải cơ học (Engagement Phase)

Khi lực tác động bên ngoài ấn vào đầu kim, đầu kim tịnh tiến vào bên trong lòng ống, trực tiếp nén lò xo, tích tụ thế năng đàn hồi.

Để đảm bảo hiệu năng cơ-điện tối ưu, lực nén tiêu chuẩn thường được thiết lập ở mức 1 N. Ngưỡng lực này đủ lớn để đâm xuyên qua lớp màng oxit mỏng trên bề mặt tiếp xúc (mating surface) nhằm tạo độ bám dính chắc chắn, nhưng đồng thời đủ nhỏ để triệt tiêu sự mài mòn cơ học trên lớp mạ qua hàng nghìn chu kỳ ghép nối.

3. Thiết lập kết nối điện (Electrical Contact Phase)

Đường dẫn điện trở kháng thấp được thiết lập hoàn toàn khi bề mặt đầu kim ép chặt vào mặt tiếp xúc đối ứng dưới lực nén không đổi của lò xo .

Hiệu suất dẫn điện ở giai đoạn này phụ thuộc vào lớp mạ bề mặt (thường là mạ vàng - Au). Lớp mạ này tối ưu hóa độ dẫn điện, giảm thiểu điện trở tiếp xúc (contact resistance) và chống ăn mòn hóa học. Lực nén đàn hồi liên tục từ lò xo triệt tiêu hiện tượng dội tiếp điểm (contact bounce), duy trì dòng điện và tín hiệu cao tần ổn định mà không bị ngắt quãng.

4. Giai đoạn giải phóng tải (Disengagement / Release Phase)

Khi lực ngoại ứng triệt tiêu, thế năng tích tụ trong lò xo được giải phóng, đẩy đầu kim tịnh tiến ngược lại vị trí cân bằng ban đầu.

Hành trình hồi vị có kiểm soát này ngăn chặn hiện tượng vi phóng điện (micro-arcing), tránh làm tổn hại cấu trúc bề mặt điểm và triệt tiêu nguy cơ đoản mạch đột ngột trong quá trình ngắt kết nối hệ thống.

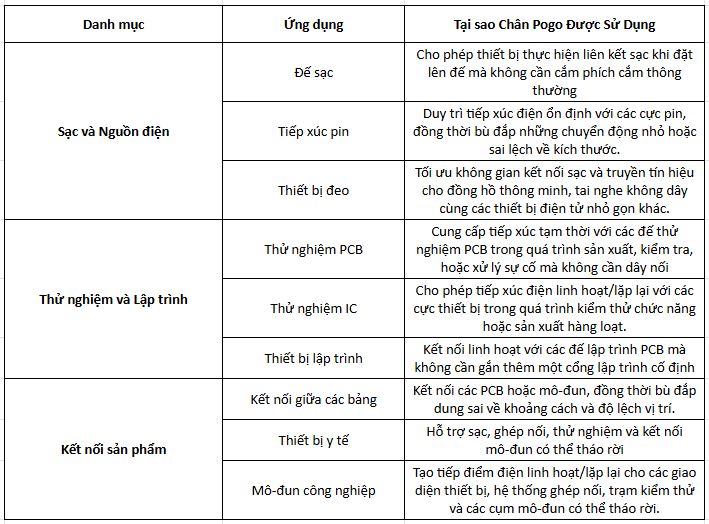

Ứng dụng phổ biến

Lưu ý quan trọng

Bảo vệ đầu nối khỏi áp lực bên ngoài

Tránh va đập hoặc tác động lực trực tiếp lên các đầu nối Pogo Pin, đặc biệt là từ các góc nghiêng.

Lắp đặt đầu nối trong môi trường có khả năng bảo vệ khỏi va chạm và rung lắc.

Giữ gìn vệ sinh cho đầu nối

Đảm bảo các điểm tiếp xúc của pin và đầu nối FPC luôn sạch sẽ, không bụi bẩn hay bị oxy hóa.

Sử dụng dung dịch tẩy rửa chuyên dụng để vệ sinh đầu nối khi cần thiết.

Lực nén hợp lý

Áp dụng lực nén vừa đủ để đảm bảo kết nối ổn định. Lực quá nhỏ có thể gây ra hiện tượng mất ổn định trở kháng, trong khi lực quá lớn có thể dẫn đến kẹt chốt.

Tham khảo thông số kỹ thuật của nhà sản xuất để xác định mức độ nén phù hợp cho từng loại đầu nối.

Cẩn thận trong quá trình lắp ráp

Tránh làm hỏng phần ống dẫn của đầu nối trong quá trình lắp đặt, vì có thể dẫn đến hiện tượng kẹt chốt.

Sử dụng các dụng cụ phù hợp và thao tác nhẹ nhàng để đảm bảo lắp đặt chính xác.

Sử dụng rào chắn bảo vệ

Lắp đặt rào chắn bằng nhựa hoặc vật liệu mềm khác xung quanh khu vực lắp đặt để ngăn chặn các vật thể lạ xâm nhập và gây hư hỏng cho đầu nối.
