Cấu trúc liên kết DAB là gì?

Cấu trúc liên kết cầu kép chủ động (DAB) là một loại cấu trúc chuyển đổi điện năng được sử dụng trong nhiều ứng dụng khác nhau, từ hệ thống năng lượng tái tạo đến bộ sạc xe điện.

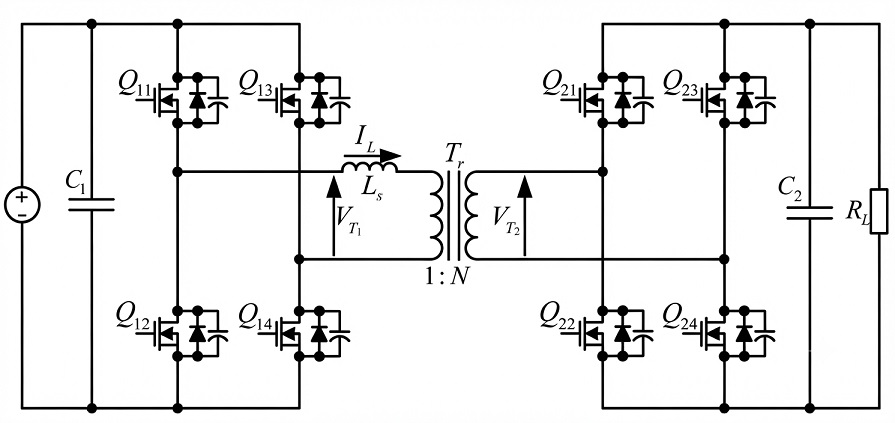

Về nguyên tắc, một bộ biến đổi DAB (Dual Active Bridge) bao gồm hai cầu chủ động, mỗi cầu sử dụng các khóa bán dẫn công suất và được nối với nhau thông qua một máy biến áp tần số cao, cho phép truyền tải điện năng hai chiều.

Dưới đây là giải thích ngắn gọn về cách thức hoạt động của DAB:

‍

Quá trình cấp nguồn đầu vào

Phía đầu vào bao gồm các khóa bán dẫn công suất (thường là MOSFET hoặc IGBT) điều khiển dòng điện từ nguồn đầu vào, chẳng hạn như lưới điện hoặc hệ thống năng lượng tái tạo, đến bộ biến đổi DAB.

Quá trình cách ly điện

Máy biến áp tần số cao trong bộ biến đổi DAB cách ly điện giữa tầng đầu vào và tầng đầu ra, cho phép vận hành an toàn và hỗ trợ chuyển đổi mức điện áp.

Quá trình cấp nguồn đầu ra

Tương tự như phía đầu vào, phía đầu ra của DAB cũng có các khóa bán dẫn công suất điều khiển dòng điện truyền đến tải hoặc lưới điện.

Điều khiển và giám sát

Các thuật toán điều khiển phức tạp quản lý hoạt động chuyển mạch của các khóa bán dẫn công suất, đảm bảo truyền tải điện năng hiệu quả và điều chỉnh điện áp hoặc dòng điện đầu ra theo yêu cầu của ứng dụng.

Tại sao nên sử dụng cấu trúc liên kết cầu kép chủ động (DAB)?

Cấu trúc DAB nổi bật như một giải pháp tiên tiến trong lĩnh vực điện tử công suất vì nhiều lý do. Hiệu suất cao khiến cấu trúc này trở thành lựa chọn hấp dẫn cho các ứng dụng đòi hỏi giảm thiểu tổn thất điện năng. Với khả năng xử lý dải điện áp đầu vào và đầu ra rộng, cấu trúc DAB chứng tỏ tính linh hoạt và khả năng thích ứng cao với các yêu cầu đa dạng của hệ thống điện.

Bộ biến đổi cầu kép chủ động (Dual Active Bridge - DAB) cũng cho phép cách ly điện và điều khiển dòng công suất hiệu quả, giúp tích hợp dễ dàng vào nhiều hệ thống khác nhau và đảm bảo hoạt động đáng tin cậy. Hơn nữa, so với một số cấu trúc chuyển đổi nguồn truyền thống, DAB có thể đạt được thiết kế nhỏ gọn và nhẹ, phù hợp với các ứng dụng bị hạn chế về không gian và trọng lượng.

Ứng dụng thực tế

Tiếp theo, chúng ta hãy cùng xem xét một số ví dụ cụ thể minh họa cho việc ứng dụng cấu trúc DAB:

Cơ sở hạ tầng sạc xe điện (EV)

Trong lĩnh vực xe điện (EV) đang phát triển nhanh chóng, cơ sở hạ tầng sạc nhanh và hiệu quả là vô cùng quan trọng. Công nghệ DAB đóng vai trò thiết yếu trong các trạm sạc công suất cao, cho phép chuyển đổi năng lượng nhanh chóng và đáng tin cậy, tạo điều kiện thuận lợi cho việc sử dụng rộng rãi xe điện.

Tích hợp năng lượng tái tạo

Trước xu hướng toàn cầu chuyển dịch sang các nguồn năng lượng tái tạo như năng lượng mặt trời và năng lượng gió, nhu cầu về các giải pháp chuyển đổi năng lượng hiệu quả trở nên vô cùng quan trọng. Các bộ biến đổi DAB cho phép tích hợp hiệu quả các hệ thống năng lượng tái tạo vào lưới điện và các hệ thống lưu trữ năng lượng, tạo điều kiện thuận lợi cho việc chuyển đổi và truyền tải năng lượng với tổn thất thấp.

Trung tâm dữ liệu và cụm máy chủ

Các trung tâm dữ liệu và cụm máy chủ cần các giải pháp phân phối điện mạnh mẽ và hiệu quả để hỗ trợ các hệ thống tính toán chuyên sâu. Các bộ biến đổi DAB có thể hỗ trợ các hệ thống chuyển đổi và phân phối điện có khả năng mở rộng, đáng tin cậy tại những cơ sở này, góp phần cải thiện hiệu quả năng lượng và giảm chi phí vận hành.

Ứng dụng công nghiệp

Từ các nhà máy sản xuất đến máy móc hạng nặng, các ứng dụng công nghiệp đòi hỏi các giải pháp chuyển đổi năng lượng đáng tin cậy để đảm bảo hoạt động liên tục. Các bộ biến đổi DAB có thể mang lại giá trị đáng kể trong môi trường công nghiệp, cung cấp khả năng chuyển đổi năng lượng hiệu quả và chính xác, phù hợp với nhu cầu cụ thể của từng ứng dụng.

Điện toán hiệu năng cao (HPC)

Trong lĩnh vực điện toán hiệu năng cao, nơi nhu cầu năng lượng lớn và hiệu suất là những yếu tố tối quan trọng, cấu trúc DAB có thể hỗ trợ các hệ thống chuyển đổi và phân phối điện hiệu quả. Điều này giúp đáp ứng nhu cầu điện năng cao của các hệ thống HPC đồng thời giảm thiểu tổn thất năng lượng trong quá trình chuyển đổi.

So sánh giữa cấu trúc liên kết DAB và LLC:

Mặc dù cả hai cấu trúc liên kết DAB và LLC đều nổi tiếng về hiệu suất và tính linh hoạt, nhưng chúng vẫn khác nhau ở một số khía cạnh.

Thứ nhất, về cấu trúc mạch: DAB sử dụng hai cầu chủ động ở phía sơ cấp và thứ cấp, cho phép điều khiển dòng công suất hai chiều, trong khi LLC sử dụng các phần tử cộng hưởng để tạo ra đặc tính chuyển mạch mềm và đạt hiệu suất cao.

Về dải điện áp, DAB có thể xử lý dải điện áp đầu vào và đầu ra rộng, phù hợp với nhiều ứng dụng có yêu cầu điện áp khác nhau, trong khi cấu trúc LLC thường được sử dụng trong các ứng dụng cần điện áp đầu ra tương đối ổn định.

Trong khi điều khiển DAB có thể đòi hỏi các thuật toán phức tạp để quản lý dòng công suất hai chiều và duy trì hoạt động hiệu quả, điều khiển LLC thường đơn giản hơn trong các ứng dụng thông thường, tập trung vào việc điều khiển hoạt động của mạch cộng hưởng để đạt hiệu suất tối ưu.

DAB và LLC cũng khác nhau về ứng dụng: DAB phù hợp với các ứng dụng yêu cầu truyền tải điện năng hai chiều, chẳng hạn như trạm sạc xe điện hai chiều và hệ thống lưu trữ năng lượng, trong khi LLC thường được sử dụng trong bộ nguồn, mô-đun nguồn máy chủ và hệ thống chiếu sáng LED.

Tóm tắt

Tóm lại, bộ biến đổi cầu kép chủ động (Dual Active Bridge) là một giải pháp quan trọng trong lĩnh vực điện tử công suất, mang lại hiệu suất cao, tính linh hoạt và độ tin cậy trong nhiều ứng dụng. Việc ứng dụng cấu trúc này tiếp tục mở rộng do nhu cầu về các giải pháp chuyển đổi năng lượng hiệu quả và bền vững trong các hệ thống điện hiện đại.

Các câu hỏi thường gặp về cấu trúc liên kết cầu kép chủ động (DAB).

Cấu trúc cầu kép chủ động (DAB) là gì?

Bộ biến đổi cầu kép chủ động (DAB) là một cấu trúc chuyển đổi điện năng sử dụng hai cầu chủ động được kết nối thông qua một máy biến áp tần số cao để cho phép truyền tải điện năng hai chiều. Cấu trúc này cung cấp khả năng cách ly điện và điều khiển hiệu quả, đồng thời được sử dụng trong các hệ thống năng lượng tái tạo, trạm sạc xe điện và các hệ thống lưu trữ năng lượng.

Tại sao cấu trúc DAB lại quan trọng trong điện tử công suất?

Bộ biến đổi DAB có thể đạt hiệu suất cao, thiết kế nhỏ gọn và xử lý dải điện áp đầu vào và đầu ra rộng. Những đặc điểm này giúp tăng độ tin cậy, cung cấp khả năng cách ly điện và giảm tổn thất năng lượng, khiến DAB trở thành lựa chọn phù hợp cho nhiều hệ thống điện hiện đại.

Cấu trúc DAB được sử dụng trong các ứng dụng thực tế ở đâu?

Công nghệ DAB được sử dụng trong các trạm sạc xe điện hai chiều, hệ thống tích hợp năng lượng tái tạo, hệ thống lưu trữ năng lượng và các ứng dụng công nghiệp. Cấu trúc này cũng có tiềm năng ứng dụng trong các hệ thống cấp nguồn cho trung tâm dữ liệu và điện toán hiệu năng cao. Tính linh hoạt của DAB giúp cấu trúc này phù hợp với nhiều ứng dụng công suất cao và các hệ thống bị hạn chế về không gian.

Cấu trúc DAB khác với cấu trúc LLC như thế nào?

Mặc dù cả hai đều có thể đạt hiệu suất cao, DAB hỗ trợ truyền tải điện năng hai chiều và có thể thích ứng với dải điện áp rộng, phù hợp với các hệ thống sạc xe điện hai chiều và lưu trữ năng lượng. Mặt khác, cấu trúc LLC thường được điều khiển đơn giản hơn trong các ứng dụng thông thường và thường được sử dụng trong các bộ nguồn có điện áp đầu ra ổn định, chẳng hạn như bộ nguồn máy chủ và hệ thống chiếu sáng LED.

Cách hiểu và áp dụng cấu trúc liên kết cầu kép chủ động (DAB).

1. Tìm hiểu cấu trúc cơ bản

Xin lưu ý rằng DAB bao gồm hai cầu chủ động được kết nối thông qua một máy biến áp cách ly tần số cao, tất cả được điều khiển bằng các thuật toán phù hợp để truyền tải điện năng hiệu quả.

2. Xác định những ưu điểm của nó.

Nhận thấy những ưu điểm về hiệu suất cao, thiết kế nhỏ gọn và khả năng thích ứng với dải điện áp rộng, DAB phù hợp với nhiều ứng dụng khác nhau.

3. Khám phá các ứng dụng thực tế.

⤷ Hãy cùng xem DAB được ứng dụng như thế nào trong các trạm sạc xe điện, hệ thống năng lượng tái tạo, hệ thống lưu trữ năng lượng và các ứng dụng công nghiệp để hỗ trợ chuyển đổi năng lượng đáng tin cậy và có khả năng mở rộng.

4. So sánh nó với các cấu trúc liên kết thay thế khác.

⤷ Hãy so sánh DAB với các cấu trúc như LLC để xác định sự khác biệt về khả năng truyền tải điện năng hai chiều, độ phức tạp của điều khiển và hiệu suất trong các điều kiện vận hành khác nhau.

5. Áp dụng nó vào thiết kế hệ thống của bạn.

⤷ Tích hợp cấu trúc DAB vào các dự án điện tử công suất của bạn khi hiệu suất, khả năng truyền tải điện năng hai chiều và thiết kế nhỏ gọn là những yếu tố quan trọng.
