Trang này so sánh các công tắc RF hấp thụ với các công tắc RF phản xạ và thảo luận về sự khác biệt giữa hai loại công tắc này.

Công tắc RF hấp thụ | Công tắc RF không phản xạ

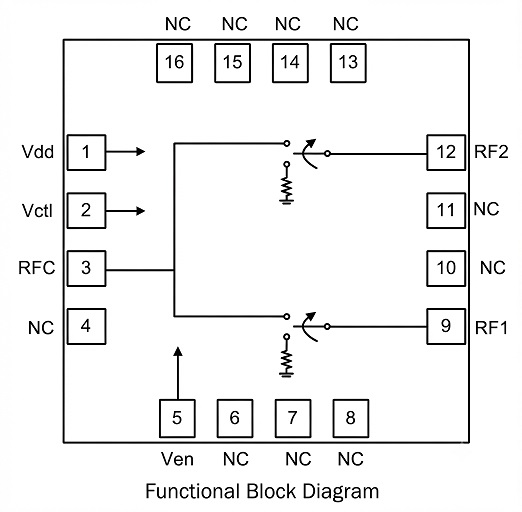

Hình 1 thể hiện sơ đồ hoạt động cùng với các chân của công tắc RF hấp thụ RFSW6124 từ RFMD. Hãy cùng tìm hiểu cách thức hoạt động của công tắc RF.

Đây là công tắc một cực hai vị trí (SPDT). Loại này được coi là "không phản xạ" vì các cổng RF 1 và 2 (RF1, RF2) sẽ kết thúc khi ở trạng thái tắt. Chân kích hoạt cho phép thiết lập điều kiện kết thúc "tất cả đều tắt" của công tắc.

Đây là các đặc điểm của một công tắc RF hấp thụ:

• Công tắc này có khả năng cách ly cao.
• Nó có khả năng quản lý năng lượng tuyệt vời.
• Nó có tính tuyến tính tuyệt vời nhờ chỉ số IIP3 cao (điểm giao cắt bậc ba).
• Hỗ trợ logic 3V và 5V.
• Nó có thể được sử dụng với nhiều công nghệ không dây di động khác nhau như 3G, LTE, WiMAX, v.v.

Công tắc RF phản xạ

• Các bộ chuyển mạch này để lại các cổng không sử dụng vẫn mở.
• Trong mạch chuyển mạch này, trở kháng của cổng đóng không phải là 50 ôm, do đó nó có hệ số sóng đứng điện áp (VSWR) rất cao.
• Chúng cũng được chia thành các loại chùm tia ngắn, chùm tia mở và phản xạ.
• Nó dẫn truyền năng lượng tần số vô tuyến khi điốt được phân cực ngược.
• Nó phản xạ năng lượng tần số vô tuyến khi điốt được phân cực thuận.
• Do đặc tính phản xạ của nó, nó được gọi là bộ chuyển mạch RF phản xạ.

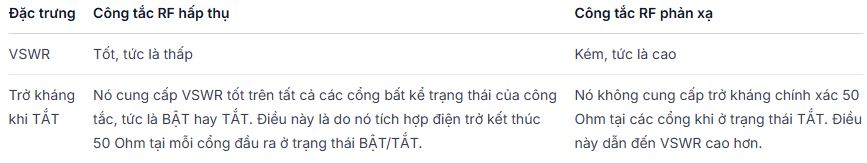

Bảng dưới đây nêu bật những điểm so sánh chính giữa các bộ chuyển mạch hấp thụ và phản xạ được sử dụng trong lĩnh vực tần số vô tuyến và vi sóng.

Từ sự so sánh, rõ ràng là có thể sử dụng công tắc hấp thụ thay thế cho công tắc phản xạ, nhưng không thể làm ngược lại.
