Que thử logic có giá thành thấp và dễ sử dụng, do đó phù hợp để dùng làm thiết bị kiểm tra kỹ thuật số đơn giản trong nhiều ứng dụng. Chúng có thể dễ dàng kiểm tra mức logic và các tín hiệu số thay đổi chậm.

Vì giá thành rất thấp, các đầu dò kỹ thuật số này lý tưởng cho các nhà nghiên cứu thực nghiệm, nhưng chúng không phổ biến trong các phòng thí nghiệm.

Đầu dò logic là gì?

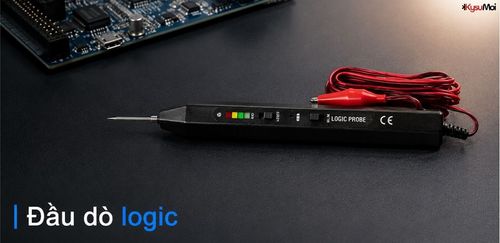

Các đầu dò logic hoặc máy kiểm tra kỹ thuật số thường là các đầu dò nhỏ gọn, giá rẻ, được đặt trong các ống giống như bút, có đèn báo để hiển thị trạng thái của dây dẫn đang được kiểm tra.

Que thử logic thường được sử dụng để kiểm tra các mạch kỹ thuật số, chẳng hạn như các mạch sử dụng logic TTL hoặc CMOS. Chúng thường có ba đèn báo trên thiết bị để hiển thị trạng thái của các đường tín hiệu. Do đó, que thử logic là những công cụ kiểm tra kỹ thuật số rất cơ bản, chỉ có khả năng kiểm tra trạng thái của một đường tín hiệu duy nhất. Tuy nhiên, chúng rất hữu ích trong nhiều ứng dụng.

Thông thường, các đầu dò logic được cấp nguồn từ mạch cần kiểm tra, thường bằng dây dẫn và kẹp cá sấu có thể được kết nối với đất và nguồn điện của mạch cần kiểm tra.

Đo lường bằng đầu dò logic

So với các thiết bị kiểm tra khác, ProBlock Logic có những hạn chế về số lượng phép đo có thể thực hiện, nhưng nó vẫn có thể được sử dụng cho nhiều loại phép đo kỹ thuật số khác nhau:

• Trạng thái logic cao:   Đầu dò logic/máy kiểm tra logic kỹ thuật số có thể phát hiện đường tín hiệu ở trạng thái kỹ thuật số hoặc logic cao. Thông thường, đầu dò logic sẽ hiển thị trạng thái này bằng đèn LED, thường là màu đỏ.
• Tín hiệu logic thấp:   Đầu dò logic cũng có thể hiển thị tín hiệu logic thấp hoặc tín hiệu số, thường được biểu thị bằng đèn LED màu xanh lá cây.
• Tín hiệu xung kỹ thuật số:   Đầu dò logic có thể tích hợp mạch phát hiện xung. Khi đường tín hiệu hoạt động và một xung được gửi đi, một màu thứ ba sẽ được hiển thị, có thể là màu hổ phách. Đầu dò logic cũng có thể có mạch phát hiện xung rất ngắn, theo cách này cho biết đường tín hiệu đang hoạt động. Đôi khi độ dài của xung được hiển thị bằng độ sáng của đèn LED.
• Đường tín hiệu đang ở trạng thái ba trạng thái:   Một số đầu dò logic có thể phát hiện xem đường tín hiệu có đang ở trạng thái ba trạng thái hay không, nghĩa là thiết bị đầu ra đang tắt và không có trạng thái logic thực sự nào được xác định. Nhiều đầu dò logic có thể hiển thị trạng thái này, có thể bằng cách tắt tất cả các đèn báo.

Mỗi thương hiệu đầu dò logic đều khác nhau, vì vậy điều cần thiết là phải đảm bảo bạn hiểu rõ khả năng đo lường của nó và cách hiển thị kết quả.

Ưu điểm và nhược điểm của đầu dò logic.

Giống như các thiết bị kiểm tra khác, máy kiểm tra đầu dò logic cũng có những ưu điểm và nhược điểm cần được cân nhắc trước khi mua hoặc sử dụng.

Ưu điểm của đầu dò logic -

• Chi phí thấp:   Que thử logic có mạch điện tối thiểu và màn hình hiển thị rất đơn giản, dẫn đến chi phí sản xuất rất thấp. Chúng thường có thể được mua với giá thấp hơn nhiều so với một đồng hồ vạn năng cơ bản. Máy phân tích logic và máy hiện sóng tín hiệu hỗn hợp đắt hơn nhiều lần so với que thử logic.
• Dễ sử dụng:   Nhìn chung, việc sử dụng đầu dò logic yêu cầu kết nối dây với nguồn điện và sau đó kết nối đầu dò với điểm cần tìm trên mạch.

Nhược điểm của đầu dò logic -

• Độ chính xác đo thấp:   Bản chất của các đầu dò logic là chúng chỉ có thể phát hiện sự hiện diện của tín hiệu logic; chúng không thể thay thế các thiết bị kiểm tra như máy hiện sóng.
• Màn hình hiển thị kém:   Đầu dò tín hiệu logic chỉ sử dụng một vài đèn LED để hiển thị các đặc tính của tín hiệu logic, dẫn đến việc hiển thị rất ít thông tin về các đặc tính của tín hiệu logic được phát hiện.

Máy kiểm tra mạch logic là một thiết bị kiểm tra rất rẻ tiền và dễ sử dụng. Nó có thể nhanh chóng kiểm tra nhiều loại mạch logic cơ bản. Tuy nhiên, nó không linh hoạt bằng máy hiện sóng hoặc máy phân tích logic.

Que thử logic có thể được sử dụng để kiểm tra nhanh, trong khi kiểm tra chuyên sâu đòi hỏi thiết bị kiểm tra phức tạp hơn. Điều quan trọng cần lưu ý là chúng không phù hợp để kiểm tra nhiều mạch logic tốc độ cao; nói chung, chúng chỉ hữu ích cho việc kiểm tra cơ bản trên các mạch cơ bản.

Thông số kỹ thuật chung cho các đầu dò logic.

Mặc dù mỗi mẫu đầu dò logic có sự khác biệt nhỏ, nhưng vẫn có thể đưa ra tóm tắt các thông số kỹ thuật chung của các đầu dò này.

Nhìn chung, máy kiểm tra logic chỉ được thiết kế để kiểm tra cơ bản, do đó hiệu năng của chúng tương đối đơn giản. Tuy nhiên, chúng rất hữu ích trong việc xác định lỗi trong nhiều trường hợp.

Một thông số kỹ thuật điển hình có thể là:

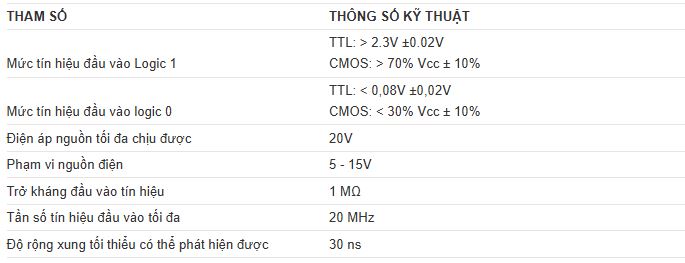

Thông số kỹ thuật điển hình của đầu dò logic

Mỗi loại đầu dò logic có sự khác biệt, nhưng nhìn chung đều cung cấp một cái nhìn tổng quan về hiệu năng dự kiến. Một số thiết bị kiểm tra hiệu năng cao hơn có khả năng phát hiện tần số cao hơn và xung ngắn hơn, nhưng chúng có giá cao hơn so với một số mẫu rẻ hơn.

Que thử logic là những công cụ kiểm tra đơn giản nhưng rất hữu ích, giúp tiết kiệm chi phí đáng kể so với việc mua các thiết bị kiểm tra điện tử đắt tiền hơn. Khi đã hiểu rõ những hạn chế của chúng, tính hữu dụng của chúng được chứng minh trong nhiều trường hợp đối với các mạch điện tử đơn giản.

Cách sử dụng đầu dò logic: Những điều cơ bản.

Việc hiểu cách sử dụng đầu dò logic rất dễ dàng. Có nhiều loại đầu dò logic khác nhau, mỗi loại có một vài điểm khác biệt nhỏ, nhưng nhìn chung chúng đều có chung nguyên tắc hoạt động và ứng dụng cơ bản. Ví dụ, một số mẫu bao gồm cả tín hiệu âm thanh ngoài tín hiệu video, trong khi những mẫu khác thì không.

Do đó, có thể cung cấp hướng dẫn cơ bản về cách sử dụng đầu dò logic, nhưng ứng dụng có thể khác nhau đôi chút tùy thuộc vào loại đầu dò logic được sử dụng.

 • Kết nối các đầu dò logic.

Trước khi sử dụng các đầu dò logic, cần phải hiểu rõ các kết nối khác nhau.

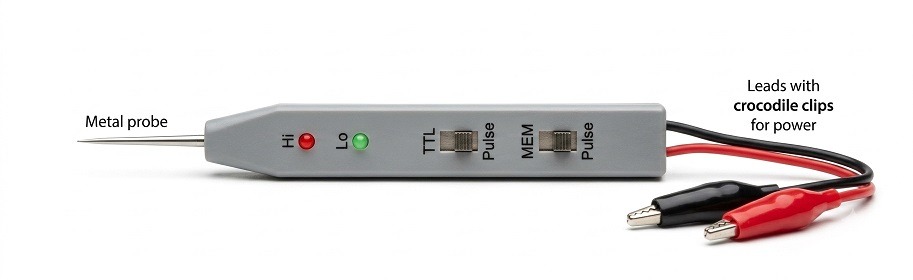

Như có thể thấy, có ba điểm kết nối với đầu dò logic:

1. Dây đen có kẹp cá sấu:   Thông thường, có hai dây dẫn ra từ hai đầu đối diện của thiết bị đến phần kim loại của đầu dò. Dây đen nối với cực âm (nối đất) và cũng được sử dụng làm dây hồi tiếp.
2. Dây màu đỏ có kẹp cá sấu:   Dây này có màu đỏ ở đâu đó, có thể chỉ ở chỗ kẹp cá sấu, và được dùng để kết nối với nguồn điện. Hãy cẩn thận khi kết nối với nguồn điện logic, thường là +5 volt, và đối với một số mẫu CMOS, lên đến 15 volt. Hãy đọc hướng dẫn để xem phạm vi điện áp mà đầu dò hoạt động. Sử dụng điện áp cao hơn mức quy định có thể làm hỏng đầu dò logic.
3. Đầu dò:   Như thể hiện trong sơ đồ, đầu dò là một đầu kim loại dùng để kiểm tra mạch điện. Cần hết sức cẩn thận trong quá trình sử dụng để tránh đầu dò bị trượt và gây đoản mạch, có thể làm hỏng mạch điện đang được kiểm tra.

Yêu cầu đầu tiên trước khi sử dụng đầu dò logic là phải kết nối dây dẫn vào mạch. Ngoài việc đảm bảo điện áp chính xác, các điểm kết nối cho kẹp cá sấu phải dễ tiếp cận và cung cấp kết nối đáng tin cậy mà không có nguy cơ tiếp xúc với các linh kiện hoặc kết nối gần đó.

Lưu ý: Nếu có thể, hãy kết nối dây nguồn với thiết bị đang được kiểm tra khi thiết bị đã tắt để giảm nguy cơ hư hỏng do đoản mạch, v.v.

 • Cài đặt mặc định khi sử dụng đầu dò logic.

Khi bắt đầu sử dụng đầu dò logic, cần phải chọn các cài đặt mong muốn trên các công tắc khác nhau. Tùy thuộc vào nhà sản xuất và kiểu máy của đầu dò logic, có thể có một số tùy chọn cần được cấu hình:

1. TTL/CMOS:   Cần phải chọn một loại mạch logic. Thông thường, có hai lựa chọn: CMOS và TTL. Vì trạng thái cao và thấp của hai loại mạch logic này hơi khác nhau, nên phải chọn đúng tùy chọn. Các đầu dò logic thường chỉ hỗ trợ các phiên bản CMOS và TTL cơ bản 5V. Các loại mạch khác, chẳng hạn như loại sử dụng 3.3 volt hoặc các điện áp khác, có thể không hoạt động.
2. MEM / PULSE:   Nút này dùng để chọn chế độ hoạt động của đầu dò tín hiệu. Vị trí Pulse dùng cho hoạt động bình thường để phát hiện xung hoặc mức tín hiệu. Vị trí MEM hoặc bộ nhớ được dùng để lưu các xung, ví dụ, khi cần phát hiện xem có xung xảy ra hay không.

Lưu ý: Một số linh kiện gắn trên bề mặt (IC) hiện đại hoạt động ở điện áp 3,3 volt hoặc thấp hơn. Hầu hết các đầu dò logic sẽ không hoạt động với các IC này vì mức logic điển hình không tương thích. Hơn nữa, việc kiểm tra các bo mạch in gắn trên bề mặt thường khó khăn do nguy cơ ngắn mạch giữa các chân rất cao.

 • Xác minh và kết quả

Sau khi cấp nguồn cho mạch cần kiểm tra và đầu dò logic, đầu dò có thể được sử dụng để kiểm tra nhiều điểm khác nhau trên mạch.

‍

Một vị trí dễ tiếp cận có thể là mạch điều khiển transistor. Vỏ transistor thường được kết nối với cực góp, cho phép dễ dàng tiếp cận tín hiệu.

Bộ kiểm tra logic xác định dây nào có điện áp cao, điện áp thấp hoặc đang truyền tín hiệu.

Tiếp theo, cần phải phân tích kết quả sao cho phù hợp với mạch điện để kiểm tra xem mạch có hoạt động chính xác hay không.

Các bước ngắn gọn để sử dụng đầu dò logic như sau:

1. Nối kẹp hoặc dây màu đen vào dây nối đất hoặc dây chung của mạch cần kiểm tra, coi điểm 0V và dây nối đất/dây chung là cùng một điểm.
2. Thứ hai, nối kẹp hoặc dây màu đỏ vào cực dương của mạch điện.
3. Hãy chọn một trong hai loại mạch logic CMOS hoặc TTL. TTL thường sử dụng nguồn 5V, trong khi CMOS sử dụng nguồn 5-15V.
4. Kết nối đầu dò với điểm cần kiểm tra. Lúc này, đèn LED sẽ sáng lên và có thể phát ra âm thanh báo động nếu thiết bị được trang bị chức năng này.
5. Việc đặt công tắc MEM sang chế độ MEM cho phép đầu dò logic phát hiện các xung ngắn. Có thể có một đèn LED riêng để hiển thị trạng thái này.

Một lời khuyên là trước tiên hãy kiểm tra cách hoạt động của các đầu dò logic trên các mạch đang hoạt động tốt. Điều này sẽ giúp bạn hiểu rõ hơn về cách chúng hoạt động và biết cần kiểm tra những gì.

Mặc dù các đầu dò logic là những công cụ kiểm tra rất cơ bản, nhưng chúng có thể giúp tìm ra sự cố trong nhiều mạch điện, miễn là bạn biết cách sử dụng chúng và hiểu được những hạn chế của chúng.

Que thử logic là những thiết bị đơn giản, giá rẻ và dễ sử dụng. Hiệu năng của chúng có phần hạn chế do không thể hoạt động dễ dàng ở tần số cao, nhưng chúng vẫn có thể rất hiệu quả ở tần số thấp hoặc mức logic không đổi.

Mặc dù hiệu năng có những hạn chế, nó vẫn là một công cụ kiểm thử rất tiện lợi để sử dụng trong nhiều tình huống khác nhau.
