Mục đích của chùm tia là cải thiện vùng phủ sóng bằng cách sử dụng mảng ăng-ten để kiểm soát biên độ và pha của tín hiệu. Có ba loại tạo chùm chính dựa trên các kiến trúc khác nhau.:

• Tạo chùm tương tự
• Định dạng chùm tia kỹ thuật số
• Tạo chùm tia lai

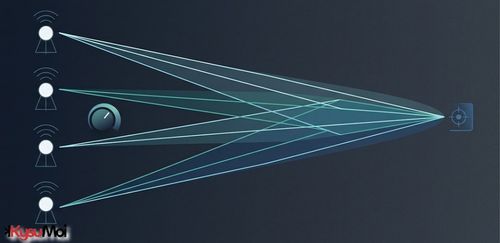

Tạo chùm tia tương tự là gì??

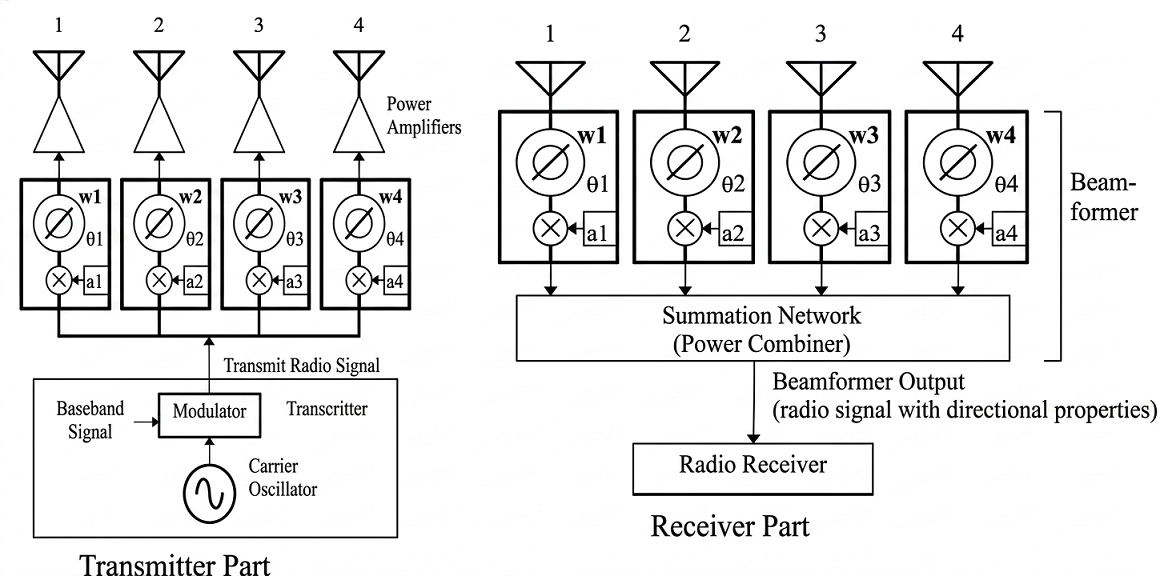

Trong định dạng chùm tia tương tự. Biên độ và thay đổi pha được áp dụng cho tín hiệu tương tự ở đầu máy phát. Tại máy thu từ các ăng-ten khác nhau được kết hợp trước khi chuyển đổi tương tự sang kỹ thuật số. Lý tưởng cho các ứng dụng tạo chùm tia tần số phẳng.

Wk = ak _ ejsin(θk) Wk = ak _ cos(θk) + j * ak sin(θk)

Ở đâu?:

• W_k Đại diện cho trọng lượng phức tạp cho ăng-ten K.^thứ Ở Arrea์
• a_k là biên độ tương đối của trọng lượng.
• θk là sự thay đổi pha của trọng lượng.

Trọng lượng được áp dụng cho tín hiệu tương tự trong định dạng chùm tia tương tự.

Lợi ích hoặc ưu điểm của Analog Beamforming

Sau đây là những lợi ích hoặc ưu điểm của việc tạo chùm tia tương tự.:

1. Vận hành phần cứng đơn giản
2. Phần cứng có thể được chèn vào bên trong lưới ở tần số cao (chỉ tất cả các mảng silicon.)
3. Hưởng lợi từ lợi nhuận mảng đầy đủ
4. Cung cấp nguồn DC hệ thống thấp nhất.
5. Tốt nhất cho phạm vi bảo hiểm do tiêu thụ điện năng thấp và đặc điểm chi phí.

Nhược điểm hoặc nhược điểm của chùm tia tương tự

Sau đây là một số nhược điểm hoặc nhược điểm của định dạng chùm tia tương tự.:

1. Chỉ có một luồng dữ liệu cung cấp cho phần tử ăng-ten. Điều này hạn chế tốc độ dữ liệu và tính linh hoạt của kiến trúc.
2. Không giống như định dạng chùm tia kỹ thuật số, nó không lý tưởng cho nhu cầu về công suất và tính linh hoạt.
3. Không giống như định dạng chùm tia kỹ thuật số, nó không thể được sử dụng trong các ứng dụng tạo chùm chọn lọc tần số.
4. Số lượng chùm tia được cố định trong phần cứng.์
