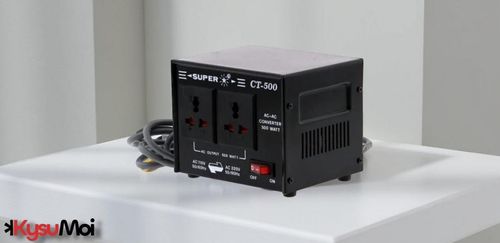

Giải thích về bộ chuyển đổi AC-AC: Định nghĩa, các loại khác nhau và ứng dụng chính
Bài viết này cung cấp tổng quan ngắn gọn về bộ chuyển đổi AC-AC, bao gồm định nghĩa, các loại khác nhau và các ứng dụng thiết yếu.
Ý nghĩa và mục đích của bộ chuyển đổi AC/DC
Bộ chuyển đổi AC/AC là một thiết bị điện tử công suất có chức năng chuyển đổi điện áp và tần số dòng điện xoay chiều (AC) đầu vào RMS không được điều chỉnh thành điện áp và tần số AC đầu ra RMS được điều chỉnh. Bộ chuyển đổi này còn được gọi là bộ điều chỉnh điện áp AC hoặc bộ điều khiển AC. Bộ chuyển đổi này hữu ích trong việc điều chỉnh và duy trì giá trị RMS và/hoặc tần số của đầu ra AC, đảm bảo khả năng tương thích với nhiều loại tải. Các ưu điểm khác của việc sử dụng bộ chuyển đổi này bao gồm cải thiện chất lượng điện năng và cho phép điều khiển chính xác hệ thống điện.
Trong nhiều ứng dụng điện tử công suất, bộ chuyển đổi AC/AC kiểm soát và tối ưu hóa việc truyền tải điện năng giữa các hệ thống hoặc thiết bị AC khác nhau với các yêu cầu về điện áp và tần số khác nhau. Khả năng của bộ chuyển đổi này cho phép quản lý dòng điện tốt hơn, tăng hiệu suất hệ thống và nâng cao độ tin cậy.
Để đạt được mức điện áp và tần số RMS phù hợp, bộ chuyển đổi AC/AC điều chỉnh dạng sóng đầu ra bằng cách thay đổi góc pha hoặc chu kỳ làm việc của dạng sóng AC đầu vào. Các bộ chuyển đổi này có thể được thiết kế để cung cấp điện áp/tần số RMS đầu ra cao hơn, thấp hơn hoặc bằng điện áp và tần số RMS đầu vào, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
Nhìn chung, bộ chuyển đổi AC/AC đóng vai trò quan trọng trong các hệ thống điện tử công suất hiện đại, cung cấp khả năng kiểm soát chính xác RMS và tần số của điện áp AC đầu ra, cho phép vận hành hiệu quả nhiều loại tải và hệ thống điện khác nhau.
Các loại bộ chuyển đổi AC/AC
Việc phân loại bộ biến đổi AC/AC thường dựa trên một số yếu tố như cấu trúc liên kết, phương pháp điều khiển và số lượng pha đầu vào và đầu ra. Một số bộ biến đổi AC/AC thường được sử dụng như sau:
- Bộ chuyển đổi AC/DC một pha: Đúng như tên gọi, bộ chuyển đổi này được sử dụng để điều chỉnh điện áp và tần số RMS của hệ thống điện AC một pha. Do yêu cầu công suất tương đối thấp, chúng thường được sử dụng trong các ứng dụng dân dụng và thương mại nhỏ. Bộ chuyển đổi AC/DC một pha có thể được phân loại thêm như sau:
- Bộ chuyển đổi điều khiển pha: Bộ chuyển đổi này điều khiển điện áp đầu ra RMS bằng cách điều chỉnh góc pha hoặc góc đánh lửa của dạng sóng AC đầu vào, sử dụng thyristor hoặc triac làm thiết bị đóng cắt chính. Bộ chuyển đổi này thường được sử dụng cho các tải điện trở và cảm ứng như hệ thống chiếu sáng và sưởi ấm, hệ thống điều khiển tốc độ động cơ và nguồn điện.
- Bộ chuyển đổi điều chế độ rộng xung (PWM): Bộ chuyển đổi PWM điều khiển điện áp đầu ra RMS bằng cách thay đổi chu kỳ làm việc của dạng sóng đầu vào thông qua các thiết bị chuyển mạch tần số cao như IGBT hoặc MOSFET. Hơn nữa, các bộ chuyển đổi này vượt trội hơn bộ chuyển đổi điều khiển pha vì chúng giảm méo hài và cải thiện khả năng điều khiển điện áp đầu ra.
- Bộ chuyển đổi AC/DC ba pha: Trong các ứng dụng công nghiệp và thương mại quy mô lớn, bộ chuyển đổi này được sử dụng để điều chỉnh điện áp và tần số RMS của hệ thống AC ba pha. So với bộ chuyển đổi một pha, chúng có khả năng xử lý mức công suất cao hơn tốt hơn, đồng thời cải thiện chất lượng và hiệu suất điện năng. Có hai loại bộ chuyển đổi AC/DC ba pha:
- Bộ biến đổi điều khiển pha: Giống như bộ biến đổi một pha, các bộ biến đổi này điều khiển điện áp đầu ra RMS bằng cách thay đổi góc pha của dạng sóng đầu vào bằng thiết bị điều khiển pha như thyristor. Chúng thường được sử dụng trong các ứng dụng liên quan đến bù công suất phản kháng, hiệu chỉnh hệ số công suất và điều khiển tốc độ động cơ.
- Bộ chuyển đổi ma trận: Bộ chuyển đổi AC/AC trực tiếp, còn được gọi là bộ chuyển đổi ma trận, sử dụng một loạt các công tắc hai chiều để kết nối trực tiếp các pha đầu vào và đầu ra, mà không cần thêm các thiết bị lưu trữ năng lượng như tụ điện hoặc liên kết DC trung gian. Một số ưu điểm của thiết kế này bao gồm kích thước nhỏ gọn, hiệu suất cao hơn và tính linh hoạt trong việc điều khiển điện áp và tần số RMS. Tuy nhiên, các bộ chuyển đổi này phức tạp và tốn kém hơn so với các dạng bộ chuyển đổi AC/AC khác.
- Cycloconverter: Đây là loại bộ chuyển đổi đặc biệt có chức năng chuyển đổi điện áp và tần số RMS đầu vào AC thành tần số đầu ra thấp hơn trong khi vẫn duy trì cùng mức điện áp RMS. Các bộ chuyển đổi này hữu ích trong các ứng dụng công suất cao, tần số thấp, yêu cầu điều khiển tốc độ chính xác, chẳng hạn như các bộ truyền động động cơ đồng bộ và cảm ứng công suất lớn.
Ứng dụng và tầm quan trọng trong điện tử công suất
Bộ chuyển đổi AC/AC đóng vai trò thiết yếu trong điện tử công suất hiện đại. Các bộ chuyển đổi này có hiệu suất cao trong việc điều khiển điện áp và tần số AC RMS trong nhiều ứng dụng. Nhu cầu tiết kiệm năng lượng và cải thiện chất lượng điện năng ngày càng tăng đã khiến bộ chuyển đổi AC/AC ngày càng trở nên quan trọng. Các ứng dụng chính và tầm quan trọng của bộ chuyển đổi AC/AC trong điện tử công suất như sau:
Điều khiển tốc độ động cơ : Bộ chuyển đổi AC/AC được biết đến với khả năng điều khiển tốc độ của động cơ AC chỉ bằng cách điều chỉnh điện áp RMS và tần số cung cấp cho động cơ. Các bộ chuyển đổi này giúp kiểm soát tốc độ và cải thiện hiệu suất năng lượng cho nhiều loại động cơ, bao gồm động cơ cảm ứng và động cơ đồng bộ, được sử dụng trong tự động hóa công nghiệp, xe điện và robot.
Hệ thống chiếu sáng: Trong các hệ thống chiếu sáng hiện đại, chẳng hạn như đèn sợi đốt, đèn huỳnh quang và đèn LED, bộ chuyển đổi AC/AC thường được sử dụng. Bộ chuyển đổi này có thể làm mờ ánh sáng, tăng hiệu suất năng lượng và kéo dài tuổi thọ của thiết bị chiếu sáng bằng cách kiểm soát điện áp RMS và dòng điện RMS truyền đến đèn. Điều này đặc biệt quan trọng đối với các hệ thống chiếu sáng thương mại và công cộng, nơi tiết kiệm năng lượng và chi phí bảo trì là mối quan tâm hàng đầu.
Hiệu chỉnh Hệ số Công suất (PFC): Một ứng dụng phổ biến khác của bộ chuyển đổi AC/AC trong hệ thống phân phối điện, đặc biệt là trong các ứng dụng công nghiệp và thương mại quy mô lớn, nơi hệ số công suất thấp dẫn đến chi phí năng lượng cao hơn và tiềm ẩn nguy cơ bị phạt tiền. Bằng cách điều chỉnh công suất phản kháng cung cấp cho tải, các bộ chuyển đổi này có thể giảm tổn thất năng lượng, duy trì hệ số công suất gần bằng 1 và cải thiện chất lượng điện năng tổng thể.
Bộ lưu điện liên tục (UPS): Trong trường hợp mất điện hoặc mất điện cục bộ, các tải trọng quan trọng sẽ nhận được nguồn điện liên tục, ổn định từ hệ thống cung cấp điện liên tục, bao gồm bộ chuyển đổi AC/AC là thành phần chính. Các bộ chuyển đổi này giúp các thiết bị điện tử nhạy cảm, chẳng hạn như máy tính, máy chủ và thiết bị y tế, hoạt động hiệu quả trong trường hợp có sự cố về chất lượng điện bằng cách điều chỉnh điện áp và tần số đầu ra (RMS).
Hệ thống năng lượng tái tạo: Để tạo ra điện từ các nguồn như năng lượng mặt trời, gió và thủy điện, bộ chuyển đổi AC/DC cũng rất quan trọng. Các bộ chuyển đổi này được sử dụng để điều chỉnh điện áp RMS và tần số của nguồn điện được tạo ra, cho phép tích hợp hiệu quả vào lưới điện hoặc được phụ tải sử dụng trực tiếp.
