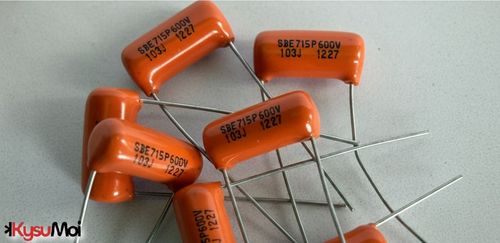

Giới thiệu

Tụ điện màng đã trở thành một sự thay thế quan trọng cho tụ điện nhôm điện phân truyền thống nhờ các đặc tính điện vượt trội của chúng, chẳng hạn như điện trở nối tiếp tương đương (ESR) và điện cảm nối tiếp tương đương (ESL) rất thấp, cùng với khả năng chịu điện áp và khả năng chịu xung tuyệt vời.[1] Trong các ứng dụng công suất cao, điện cảm và ESR quá mức của linh kiện có thể làm tăng đáng kể kích thước và chi phí của các cụm tụ điện đồng thời gây ra tổn thất công suất mạch nghiêm trọng.[1] Do đó, tụ điện màng đã trở thành một giá trị cốt lõi không thể thiếu trong ngành công nghiệp điện tử công suất, nơi yêu cầu độ tin cậy cao, tuổi thọ dài và độ ổn định nhiệt tuyệt vời. Báo cáo này nhằm mục đích cung cấp một phân tích toàn diện về công nghệ tụ điện màng.

Nguyên lý cơ bản và phân tích cấu trúc của tụ điện màng.

1. Các định nghĩa chính và cơ sở hạ tầng.

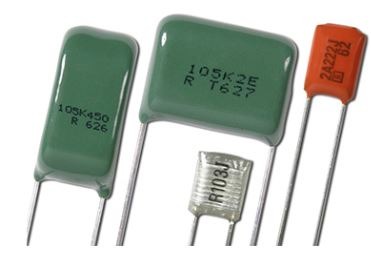

Tụ điện màng là loại tụ điện có cấu trúc hình trụ (quấn) gồm các tấm kim loại xếp chồng lên nhau làm điện cực, được phủ một lớp màng nhựa polymer (như polyetylen terephthalate, polypropylen, polystyren hoặc polycarbonat), sau đó được quấn lại với nhau.¹ Chúng được chia thành hai loại chính:

• Loại lá kim loại: Màng điện môi và điện cực lá kim loại được quấn riêng biệt.
• Loại lớp phủ màng kim loại hóa: Một lớp kim loại siêu mỏng được hình thành trên bề mặt của màng điện môi bằng công nghệ phủ chân không để hoạt động như một điện cực. Cấu trúc này là lựa chọn hàng đầu cho các ứng dụng công suất cao hiện đại nhờ khả năng tự phục hồi độc đáo của nó.

2. Phân tích và phân loại các vật liệu điện môi quan trọng

Hiệu năng của tụ điện màng phụ thuộc chủ yếu vào loại vật liệu màng nhựa được lựa chọn. Các loại tụ điện màng phổ biến được phân loại dựa trên loại màng nhựa được sử dụng, bao gồm:

• Tụ điện Polypropylene (PP): Tụ điện PP có hệ số tổn hao (DF) rất thấp, đặc tính tần số cao tuyệt vời và độ ổn định cao. Vì tụ điện PP tạo ra lượng nhiệt tối thiểu khi hoạt động ở tần số và dòng điện cao, chúng trực tiếp cải thiện hiệu suất và độ tin cậy của hệ thống. Điều này làm cho tụ điện PP trở thành vật liệu được lựa chọn cho các ứng dụng DC-Link trong xe năng lượng mới (NEV) và bộ biến tần tần số cao.
• Tụ điện polyester (PET, polyethylene terephthalate/Mylar): Có kích thước nhỏ và giá thành rất phải chăng, chúng phù hợp cho việc ghép nối tín hiệu, bỏ qua mạch và lọc tín hiệu nói chung.
• Tụ điện polystyrene (PS): có độ ổn định nhiệt tuyệt vời và độ chính xác cao, thích hợp cho các mạch điện chính xác.
• Tụ điện polycarbonate (PC): Mặc dù có đặc tính điện tuyệt vời, nhưng ứng dụng hiện tại trên thị trường của chúng bị hạn chế do chi phí hoặc các yếu tố môi trường.¹

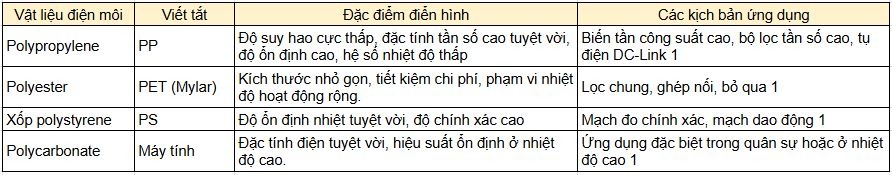

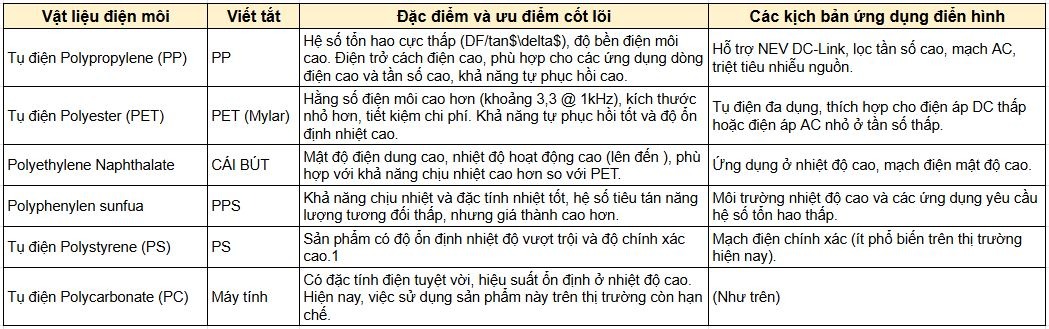

Bảng so sánh các đặc tính của vật liệu điện môi của các tụ điện màng điển hình.

3. Đặc tính điện của tụ điện màng và các yếu tố thúc đẩy ứng dụng trong xe điện

Sự phát triển của xe năng lượng mới (NEV), đặc biệt là những tiến bộ trong công nghệ biến tần điều khiển động cơ hiệu suất cao, là động lực bên ngoài quan trọng thúc đẩy việc nâng cấp công nghệ tụ điện màng.¹

Tầm quan trọng của ESR và ESL không cao.

• So với tụ điện phân truyền thống, tụ điện màng có điện trở nối tiếp tương đương (ESR) và điện cảm nối tiếp tương đương (ESL) rất thấp. Trong môi trường chuyển đổi năng lượng tần số cao, dòng điện gợn sóng lớn, chẳng hạn như trong xe điện năng lượng mới (NEV) và bộ biến tần năng lượng mặt trời, ESR và ESL thấp giúp giảm tổn thất điện năng và giảm thiểu sự sinh nhiệt của linh kiện, trực tiếp cải thiện hiệu suất và độ tin cậy tổng thể của hệ thống biến tần.

Có khả năng chịu được điện áp và sự tăng giảm đột ngột của công suất.

• Khi mức tiêu thụ điện năng của ô tô ngày càng tập trung, điện áp và công suất đầu ra của các mạch ô tô tăng lên đáng kể, dẫn đến các yêu cầu ngày càng khắt khe hơn đối với khả năng chịu điện áp và xung điện của các linh kiện điện tử quan trọng.[1] Các tụ điện truyền thống thường gặp phải những hạn chế về hiệu suất trong môi trường ô tô có mật độ công suất cao và tần số cao. Tụ điện màng, tận dụng các đặc tính điện môi vượt trội và đặc tính tự phục hồi, có thể đáp ứng các yêu cầu về hiệu suất cao, độ tin cậy cao và tuổi thọ dài.

Ưu điểm kỹ thuật độc đáo của tụ điện màng: Nguyên lý tự phục hồi.

1. Ý nghĩa và tầm quan trọng của việc tự chăm sóc bản thân.

Khả năng tự sửa chữa là một công nghệ cốt lõi độc đáo của tụ điện màng kim loại, hoạt động như một cơ chế bảo vệ chính để đảm bảo hoạt động ổn định lâu dài trong các ứng dụng đòi hỏi độ tin cậy cao và điện trường lớn.

Cấu trúc màng kim loại hóa cho phép sử dụng các lớp điện môi siêu mỏng để tăng mật độ điện dung. Nếu không có khả năng tự sửa chữa, các lớp điện môi siêu mỏng này sẽ ngay lập tức bị hư hại nghiêm trọng do các khuyết tật siêu nhỏ từ quá trình sản xuất. Do đó, các cơ chế tự sửa chữa rất quan trọng trong việc cân bằng giữa việc tăng mật độ điện dung và duy trì độ tin cậy của hệ thống. Khả năng này cho phép các nhà thiết kế lựa chọn giữa độ dày điện môi và yêu cầu điện áp, từ đó tạo ra các linh kiện hiệu suất cao và đáng tin cậy.

2. Giải thích chi tiết về cơ chế vi mô của nguyên lý tự phục hồi.

Cơ chế tự phục hồi là một quá trình "phòng thủ chủ động" ở cấp độ vi mô: 2:

• Sự cố do khuyết tật: Khi một khuyết tật (chẳng hạn như tạp chất hoặc độ dày không đồng đều) xuất hiện trong màng điện môi, khiến cường độ điện trường trong khu vực đó vượt quá giới hạn điện môi, hiện tượng đánh thủng cục bộ xảy ra tại điểm đó, dẫn đến đoản mạch giữa hai cực của tụ điện.2
• Hiện tượng bốc hơi lớp kim loại: Hồ quang điện và nhiệt độ cao xuất hiện tại điểm tiếp xúc. Dưới tác động của hồ quang, lớp kim loại rất mỏng (điện cực) tại điểm đó bốc hơi ngay lập tức.
• Sự hình thành và sửa chữa vòng cách điện: Sau khi lớp kim loại bay hơi, một vùng cách điện không dẫn điện hoặc "lớp màng cách điện" hình thành xung quanh điểm đánh thủng. Lớp này giúp ngắt mạch ngắn giữa hai cực, cho phép tụ điện nhanh chóng phục hồi chức năng và hoạt động bình thường trở lại.
• Suy giảm điện trường tự động: Khí hoặc ion phân hủy từ lớp cách điện trong quá trình phân hủy tạo ra một bề mặt cách điện tương đối dày ở khu vực xung quanh, tự động làm giảm cường độ điện trường tại điểm đó, ngăn chặn dòng điện tiếp tục chảy và tự động khôi phục trạng thái cách điện của tụ điện.3

3. Tăng độ tin cậy và tuổi thọ.

Khả năng tự sửa chữa giúp tăng đáng kể độ bền và tuổi thọ của tụ điện trong các ứng dụng thực tế. Chúng cho phép tụ điện chịu được nhiều xung điện cao áp đột ngột mà không bị hỏng nguồn vĩnh viễn. Điều này đặc biệt quan trọng đối với các hệ thống điện tử công nghiệp và ô tô phải hoạt động trong thời gian dài trong môi trường khắc nghiệt với điện trường cao. Hơn nữa, trong quá trình sản xuất tụ điện màng, một quy trình "kích hoạt/sửa chữa" cần thiết sau bước luyện kim Schoop bao gồm các thử nghiệm sạc và xả để phát hiện các khuyết tật vi mô tiềm ẩn. Về cơ bản, điều này kích hoạt các khuyết tật này để tự sửa chữa. Điều này đảm bảo cấu trúc bên trong của tụ điện vẫn ổn định trước khi xuất xưởng, liên kết trực tiếp hiệu suất cốt lõi với quy trình sản xuất.

Các loại tụ điện màng.

Tụ điện màng có thể được phân loại theo nhiều cách, thường dựa trên vật liệu điện môi, cấu trúc điện cực và cấu trúc bên trong. Các phân loại này xác định các đặc tính hiệu suất chính của tụ điện trong các tình huống ứng dụng khác nhau, chẳng hạn như tần số hoạt động, độ ổn định nhiệt độ và độ tin cậy.

1. Phân loại dựa trên vật liệu điện môi (màng nhựa).

Nhìn chung, tên gọi của tụ điện màng được xác định bởi loại màng điện môi bằng nhựa được sử dụng.¹ Đây là yếu tố chính quyết định các đặc tính điện của tụ điện.

2. Phân loại dựa trên cấu trúc điện cực.

Tụ điện màng có thể được chia thành hai loại chính dựa trên phương pháp cấu tạo điện cực:

A. Các loại màng phủ kim loại.

• Cấu trúc: Một lớp kim loại kẽm hoặc nhôm rất mỏng được phủ lên bề mặt của một lớp màng polymer (chất điện môi) bằng phương pháp bay hơi chân không để đóng vai trò là điện cực.
• Ưu điểm: Tính năng quan trọng nhất của cấu trúc này là khả năng tự sửa chữa độc đáo. Khi lớp điện môi bị hỏng ở cấp độ vi mô, lớp kim loại trên điện cực sẽ bay hơi ngay lập tức, tạo thành một vùng cách điện cho phép tụ điện hoạt động trở lại bình thường.² Điều này cũng giúp tiết kiệm đáng kể không gian cho các linh kiện.
• Nhược điểm: Do lớp màng phủ kim loại rất mỏng, khả năng dẫn điện cao của nó tương đối thấp. Tuy nhiên, các quy trình sản xuất hiện đại đã khắc phục nhược điểm này bằng những cải tiến (ví dụ: phủ kim loại hai mặt và tăng độ dày lớp phủ).5

B. Loại lá kim loại

• Cấu trúc: Sử dụng một tấm kim loại (ví dụ: tấm nhôm) làm điện cực, được bao bọc và ngăn cách với một lớp màng điện môi.
• Nhược điểm: Thiếu khả năng tự sửa chữa. Khi bị hỏng, tụ điện sẽ bị đoản mạch.
• Ưu điểm: Do các điện cực dày hơn, chúng có thể chịu được dòng điện cao hơn tốt hơn.

Các lĩnh vực ứng dụng chính.

Tụ điện màng là động lực chính thúc đẩy quá trình chuyển đổi năng lượng toàn cầu và xu hướng hướng tới mật độ công suất cao hơn, đóng vai trò là "xương sống" của các thiết bị điện tử công suất cao hiện đại.

1. Các thành phần chính trong xe năng lượng mới (NEV)

Hỗ trợ dòng điện một chiều DC-Link.

• Tụ điện màng chiếm vị trí chiến lược quan trọng trong xe điện (NEV), chủ yếu được sử dụng trong các bộ phận thiết yếu như hệ thống truyền động điện, hệ thống thu hồi năng lượng và hệ thống sạc trên xe.6 Động cơ, pin và công nghệ điều khiển động cơ là ba thành phần cốt lõi của NEV.1 Đặc biệt, công nghệ biến tần điều khiển động cơ hiệu suất cao đòi hỏi các mô-đun IGBT mạnh mẽ và tụ điện DC-Link phù hợp.1
• Tụ điện màng là lựa chọn duy nhất đáp ứng được những yêu cầu khắt khe này nhờ khả năng chịu điện áp cao, chịu xung cao, điện trở nội thấp (ESR) và tuổi thọ cao. Khi điện áp và công suất của xe tăng lên, việc sử dụng tụ điện phân truyền thống không chỉ làm trầm trọng thêm tổn thất mạch mà còn làm tăng đáng kể kích thước và chi phí của bộ tụ điện.¹ Do đó, sự phát triển trong tương lai của tụ điện màng có liên quan trực tiếp đến việc ứng dụng rộng rãi chúng trong ngành công nghiệp xe điện.

2. Năng lượng tái tạo và hệ thống điện tử công suất

Biến tần năng lượng mặt trời và gió

• Trong các hệ thống phát điện quang điện (PV), tụ điện màng đóng vai trò quan trọng. Chúng được sử dụng để lọc phía DC trong bộ biến tần PV nhằm làm mịn nguồn DC từ các tấm pin mặt trời và lọc phía AC. Với hiệu suất điện tuyệt vời, tụ điện màng giúp giảm nhiễu hiệu quả, lưu trữ năng lượng và cung cấp điện áp ổn định trong mạch điện.7 Tương tự, tụ điện màng là thành phần không thể thiếu trong các bộ chuyển đổi điện của thiết bị phát điện gió.7

Điện tử công nghiệp và tiêu dùng

• Tụ điện màng cũng được sử dụng rộng rãi trong các ứng dụng công nghiệp, chẳng hạn như để lọc, lưu trữ năng lượng và hiệu chỉnh công suất (PFC) trong biến tần, và làm tụ khởi động hoặc vận hành trong mạch khởi động và vận hành động cơ. Trong lĩnh vực điện tử tiêu dùng, đặc biệt là thiết bị âm thanh, tụ điện màng thường được sử dụng trong các mạch ghép nối, mạch bypass và mạch lọc âm thanh vì tổn hao rất thấp và đặc tính tần số vượt trội của chúng đảm bảo chất lượng âm thanh cao.

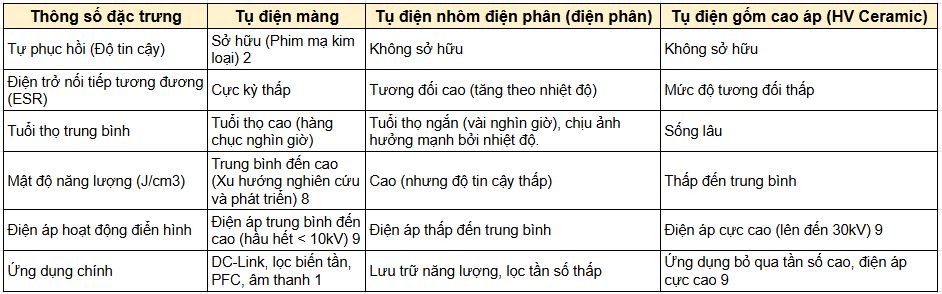

So sánh hiệu năng của tụ điện màng với các loại tụ điện chính khác.

Khi lựa chọn tụ điện cho thiết kế mạch điện tử công suất, các kỹ sư phải cân nhắc sự cân bằng quan trọng giữa điện dung, điện trở nội (ESR), tuổi thọ và kích thước. Mặc dù tụ điện màng phổ biến trong các ứng dụng công suất cao, nhưng chúng không phải là giải pháp toàn diện, và những ưu điểm cũng như nhược điểm của chúng cần được xem xét cẩn thận khi so sánh với các công nghệ tụ điện thông dụng khác.

So sánh hiệu năng của tụ điện màng với các sản phẩm cạnh tranh chính.

1.  So sánh tụ điện màng với tụ điện nhôm điện phân.

Tụ điện màng có hiệu suất vượt trội so với tụ điện nhôm điện phân về tuổi thọ, điện trở nội (ESR) và khả năng chịu dòng điện gợn sóng tần số cao. Tuổi thọ của tụ điện nhôm điện phân bị ảnh hưởng nặng bởi nhiệt độ hoạt động và chúng dễ bị suy giảm do sự bay hơi của chất điện phân. Do đó, tụ điện màng là lựa chọn ưu tiên cho các ứng dụng yêu cầu độ tin cậy cao và tuổi thọ dài (ví dụ: hệ thống truyền động xe điện). Tuy nhiên, với cùng một điện dung, thể tích của tụ điện màng thường lớn hơn so với tụ điện nhôm điện phân.

2. So sánh tụ điện màng với tụ điện gốm cao áp.

Trong lĩnh vực ứng dụng điện áp cao, tụ điện gốm điện áp cao (HVCC) có thể đạt được mức điện áp 10kV, 15kV, hoặc thậm chí 30kV.9 Tụ điện màng truyền thống thường có điện áp đỉnh dưới 10kV, và để đạt được mức điện áp cao hơn cần phải tăng kích thước sản phẩm đáng kể.9

Điều này minh họa tính chất bổ sung của các công nghệ tụ điện khác nhau: Trong một số ứng dụng điện áp cao, điện dung thấp (ví dụ: 1nF, 10kVAC), tụ điện gốm điện áp cao (ví dụ: vật liệu Y5U hoặc Y5P) có thể mang lại lợi thế về thể tích và đáp ứng các yêu cầu ứng dụng thực tế.9 Tuy nhiên, nếu các yêu cầu cốt lõi là khả năng xử lý dòng điện gợn sóng cao, tổn hao rất thấp, độ ổn định cao và tuổi thọ dài, thì tụ điện màng vẫn là không thể thiếu trong điện tử công suất nhờ đặc tính tự phục hồi tuyệt vời và độ ổn định nhiệt độ. Các kỹ sư phải xem xét các yêu cầu ứng dụng: nếu khả năng xử lý dòng điện gợn sóng cao và tải nhiệt là rất quan trọng, thì tụ điện màng sẽ là yếu tố then chốt; nếu khả năng xử lý điện áp cao và độ nhạy thể tích rất cao là mối quan tâm chính, thì tụ điện gốm có thể là lựa chọn tốt hơn.

Câu hỏi thường gặp

Những ưu điểm chính của tụ điện màng là gì?

Nó có điện trở nối tiếp tương đương (ESR) và điện cảm tương đương (ESL) rất thấp, tối đa hóa hiệu suất năng lượng và giảm thiểu sinh nhiệt trong các ứng dụng tần số cao và dòng điện cao.

Tính chất "tự phục hồi" của tụ điện màng là gì?

Tính năng độc đáo này cho phép kim loại điện cực bốc hơi ngay lập tức khi xảy ra sự cố ở mức độ vi mô, tạo ra vùng cách điện để tự sửa chữa các mạch ngắn và duy trì chức năng cũng như độ tin cậy của tụ điện.

Các vật liệu điện môi phổ biến nhất là gì và chúng được ứng dụng trong những lĩnh vực nào?

Polypropylene (PP): Tổn thất rất thấp, lý tưởng cho công suất cao, tần số cao và tương thích với DC-Link NEV. Polyester (PET): Tiết kiệm chi phí, được sử dụng để lọc tín hiệu và kết nối chung.

Tụ điện màng đóng vai trò gì trong xe năng lượng mới (NEV)?

Đây là một thành phần quan trọng hỗ trợ DC-Link trong các bộ biến tần điều khiển động cơ, cung cấp khả năng chịu điện áp cao và ổn định/lọc tổn hao thấp, rất cần thiết cho hoạt động hiệu quả của hệ thống.

Tụ điện màng khác với tụ điện nhôm điện phân truyền thống như thế nào?

Tụ điện màng có tuổi thọ cao hơn, tỷ lệ ESR/ESL thấp hơn và hiệu năng tần số cao vượt trội. Tụ điện điện phân có mật độ điện dung cao hơn nhưng tuổi thọ ngắn hơn và tổn hao điện năng cao hơn, đặc biệt là khi bị ảnh hưởng bởi nhiệt độ.

Sự khác biệt giữa tụ điện màng kim loại và tụ điện lá kim loại là gì?

Màng kim loại: Điện cực mỏng hơn với khả năng tự phục hồi. Loại lá kim loại: Điện cực dày hơn, khả năng chịu dòng điện tốt hơn, nhưng không có khả năng tự phục hồi.

Công nghệ màng tụ điện sẽ phát triển theo hướng nào trong tương lai?

Tập trung vào việc cải thiện mật độ năng lượng và giới hạn nhiệt độ hoạt động, vật liệu composite polymer mới này thể hiện mật độ năng lượng là 5,1 Jcm₂₆3 ở 250°C.

Mục đích của "quá trình kích thích/phục hồi" trong sản xuất là gì?

Quy trình này bao gồm việc kiểm tra phóng điện sau khi mạ kim loại một cách nghiêm ngặt đối với các linh kiện để phát hiện và sửa chữa bất kỳ khuyết tật vi mô tiềm ẩn nào, đảm bảo cấu trúc ổn định trước khi xuất xưởng.
