Trong các hệ thống kỹ thuật số, việc xử lý nhiều miền đồng hồ thường là điều không thể tránh khỏi.

Khi dữ liệu cần di chuyển giữa các thành phần chạy trên các xung nhịp khác nhau, việc đảm bảo truyền dữ liệu chính xác sẽ trở nên khó khăn.

Đây là nơi mà các kỹ thuật Clock Domain Crossing (CDC) và bộ đệm FIFO phát huy tác dụng.

Trong bài viết này, chúng ta sẽ tìm hiểu cách CDC hoạt động, các vấn đề phát sinh khi quản lý nhiều miền đồng hồ và cách thiết kế FIFO cung cấp giải pháp đáng tin cậy.

Hiểu về giao thoa miền đồng hồ (CDC)

Giao thoa miền đồng hồ (CDC) là quá trình truyền tín hiệu từ miền đồng hồ này sang miền đồng hồ khác, trong đó các đồng hồ không đồng bộ, nghĩa là chúng khác nhau về tần số, pha hoặc cả hai. Nếu không được xử lý CDC đúng cách, tín hiệu không đồng bộ có thể dẫn đến các vấn đề như mất ổn định, mất dữ liệu hoặc không nhất quán, tất cả đều có thể làm giảm độ tin cậy của hệ thống kỹ thuật số.

Các vấn đề và giải pháp phổ biến của CDC

1. Metastability:

• Khi dữ liệu truyền từ miền xung nhịp này sang miền xung nhịp khác, tín hiệu có thể trở nên không ổn định ở cạnh xung nhịp nhận, dẫn đến tình trạng không ổn định.
• Giải pháp : Sử dụng bộ đồng bộ hai flip-flop . Cách tiếp cận này gửi tín hiệu xuyên miền qua hai flip-flop trong miền xung nhịp thu, giúp giảm khả năng xảy ra hiện tượng siêu ổn định.

2. Mất dữ liệu :

• Nếu tín hiệu nguồn thay đổi quá nhanh, đồng hồ nhận có thể bỏ lỡ những thay đổi trong cùng một chu kỳ dữ liệu, gây mất dữ liệu.
• Giải pháp : Sử dụng giao thức bắt tay hoặc bộ đệm FIFO để đảm bảo truyền dữ liệu đầy đủ và đáng tin cậy qua các miền xung nhịp.

3. Sự không nhất quán của dữ liệu :

• Khi nhiều bit dữ liệu được truyền giữa các miền xung nhịp, sự không khớp về thời gian xung nhịp có thể gây ra các bản cập nhật một phần, dẫn đến dữ liệu không nhất quán.
• Giải pháp : Sử dụng mã hóa Gray hoặc bộ đệm FIFO . Chuỗi mã Gray chỉ thay đổi từng bit một, giúp giảm khả năng dữ liệu không nhất quán trong quá trình truyền.

hãy cùng đi sâu vào từng giải pháp, cách họ giải quyết vấn đề

Dép xỏ ngón đôi

Bộ đồng bộ hai flip-flop thường được sử dụng cho các tín hiệu điều khiển bit đơn đi qua miền xung nhịp, chẳng hạn như tín hiệu kích hoạt, tín hiệu đặt lại hoặc cờ trạng thái.

Đối với tín hiệu dữ liệu đa bit, không nên sử dụng bộ đồng bộ hai flip-flop vì nó chỉ đồng bộ thời gian tín hiệu chứ không phải dữ liệu.

Đối với dữ liệu nhiều bit, bộ đệm FIFO hoặc các kỹ thuật CDC chuyên dụng khác sẽ được sử dụng.

Bộ đệm FIFO

Trong thiết kế FIFO (First-In-First-Out), có ba mục đích chính:

1. Xử lý các tốc độ dữ liệu khác nhau:

Nếu dữ liệu được tạo ra với tốc độ nhanh hơn nhiều so với tốc độ tiêu thụ thì sẽ có nguy cơ mất tin nhắn.

Bằng cách sử dụng bộ nhớ FIFO, bên gửi nhanh có thể ghi dữ liệu khi cần và bên nhận chậm hơn có thể truy xuất dữ liệu theo tốc độ của riêng mình mà không bị mất mát.

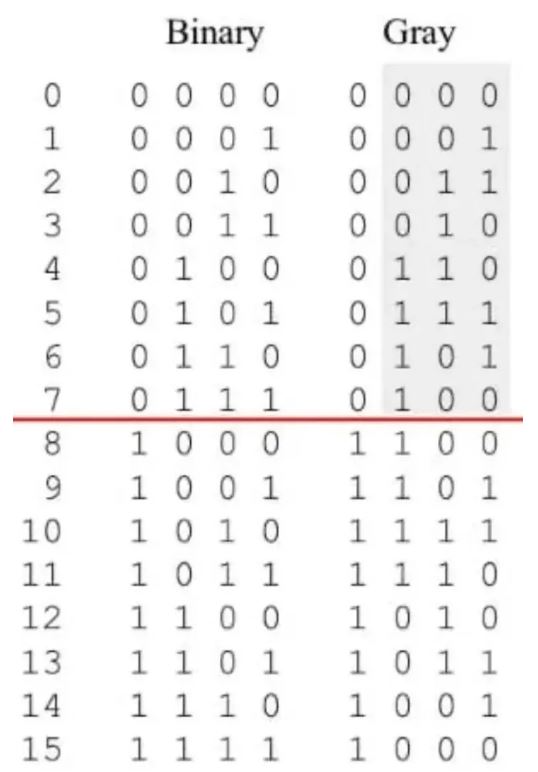

2. Sử dụng Mã Gray để ổn định miền xuyên đồng hồ:

Trong các tình huống liên quan đến việc giao thoa miền đồng hồ, khi dữ liệu có nhiều bit được truyền giữa các miền, sẽ có nguy cơ xảy ra tình trạng không nhất quán ở phía người nhận.

Sự bất nhất này phát sinh khi một số bit phản ánh giá trị mới trong khi những bit khác vẫn giữ nguyên giá trị cũ.

Bằng cách triển khai Mã Gray cho con trỏ, trong đó chỉ có một bit thay đổi tại một thời điểm, chúng tôi giảm thiểu rủi ro sai lệch bit và dữ liệu không nhất quán.

Do đó, Gray Code thường được sử dụng để ổn định các bản cập nhật con trỏ trên các miền xung nhịp, đảm bảo truyền dữ liệu an toàn và đáng tin cậy giữa các hoạt động ghi và đọc.

Tóm lại, con trỏ của chúng ta chỉ thay đổi một bit tại một thời điểm

Điều này có thể làm giảm sự bỏ lỡ

— — về bộ điều khiển địa chỉ trong FIFO — —

Sử dụng cờ rỗng/đầy trong logic điều khiển:

Bộ điều khiển FIFO sử dụng cờ trống và cờ đầy để xác định thời điểm cho phép hoặc chặn các thao tác đọc/ghi. Các cờ này giúp kiểm soát luồng dữ liệu, ngăn ngừa tràn (ghi vào FIFO đầy) hoặc tràn (đọc từ FIFO trống).

Ứng dụng của CDC và FIFO trong thiết kế phức tạp

Bộ đệm CDC và FIFO rất quan trọng trong các hệ thống có nhiều nguồn xung nhịp, chẳng hạn như bộ xử lý đa lõi, giao diện truyền dữ liệu và hệ thống tín hiệu hỗn hợp. Bằng cách quản lý CDC cẩn thận, các nhà thiết kế có thể đảm bảo hoạt động ổn định và đáng tin cậy, ngay cả trong các thiết kế phức tạp, nơi các hệ thống con khác nhau giao tiếp không đồng bộ.

Phần kết luận

Bộ đệm giao thoa miền đồng hồ (CDC) và FIFO đóng vai trò quan trọng trong việc quản lý việc truyền dữ liệu qua các miền đồng hồ không đồng bộ trong thiết kế kỹ thuật số.

Các kỹ thuật CDC, như bộ đồng bộ hai flip-flop và con trỏ Gray Code, giúp duy trì tính toàn vẹn của dữ liệu và độ ổn định về thời gian.

Bộ đệm FIFO cung cấp một cách hiệu quả để xử lý tình trạng mất dữ liệu và đảm bảo luồng dữ liệu nhất quán giữa các miền xung nhịp có tần số khác nhau.

Cùng nhau, các kỹ thuật này tạo thành nền tảng cho việc quản lý dữ liệu mạnh mẽ trong các hệ thống đa xung nhịp.

Khi thiết kế kỹ thuật số ngày càng mở rộng, việc thành thạo thiết kế CDC và FIFO là điều cần thiết đối với bất kỳ nhà thiết kế nào muốn tạo ra các hệ thống đáng tin cậy và hiệu suất cao.
