Nói một cách đơn giản. Sóng hài là các thành phần tần số của tín hiệu là số nguyên bội số của tần số cơ bản.

Ví dụ, nếu tần số cơ bản là f, sóng hài sẽ có tần số 2f, 3f, 4f,. . . Tần số hài được đặt cách đều nhau dọc theo chiều rộng của tần số cơ bản và có thể thu được bằng cách thêm nhiều lần tần số đó. Tần số cơ bản là 50Hz, tần số của sóng hài là 100Hz, 150Hz, 200Hz, 250Hz, 300Hz, 350Hz, v.v., 150Hz được gọi là sóng hài 'thứ ba' (3 x 50Hz) và 250Hz được gọi là sóng hài 'thứ năm' (5 x 50Hz), v.v. Sự hiện diện của sóng hài trong hệ thống điện làm biến dạng hình dạng của sóng sin.

Làm thế nào để bạn biết nếu có sóng hài trong hệ thống điện của bạn?

Nếu thỉnh thoảng bạn gặp phải một sự kiện không xác định, chẳng hạn như đèn nhấp nháy, bạn có thể liên hệ với Quỹ ủy thác. Âm thanh báo động hoặc thiết bị MCB, MCCB, RCD và thiết bị chống rò rỉ bị gián đoạn không rõ lý do. Điều này cho thấy rằng bạn có thể đang gặp sự cố sóng hài trong hệ thống điện của mình. Các dấu hiệu khác bao gồm sự xuống cấp sớm và hỏng hóc của cơ sở hạ tầng tự động hóa quan trọng. Dây điện quá nóng, tổng đài và động cơ quá nóng. Nếu bạn thay đổi vòng bi và cách điện của động cơ thường xuyên, đó là dấu hiệu rõ ràng cho thấy sóng hài đã xảy ra.

Ảnh hưởng của sóng hài đối với hệ thống điện của bạn là gì?

Sóng hài cực kỳ có hại cho hệ thống điện và có thể gây ra hậu quả nghiêm trọng. Ví dụ, sự hiện diện của sóng hài sẽ làm giảm tuổi thọ của thiết bị. Đầu tư vào động cơ, PLC, các sản phẩm tự động hóa và robot, VFD, Hệ thống chiếu sáng tiết kiệm năng lượng, bộ biến tần năng lượng mặt trời, v.v., có thể không đạt được kết quả nếu chúng bị hư hỏng và cần được thay thế trước tuổi thọ dự kiến. Điều này có thể rất tốn kém.

Sóng hài làm thiết bị quá nóng. Điều này dẫn đến căng thẳng lên cáp và thiết bị. Về lâu dài. Sóng hài sẽ làm suy giảm hệ thống điện. Có sóng hài cũng có nghĩa là ngay cả khi bạn phải trả tiền điện dựa trên lượng điện bạn cung cấp, hầu hết chúng có thể không hoạt động. Giảm sóng hài là phương pháp giảm thiểu sóng hài trong hệ thống điện của bạn và có thể tiết kiệm chi phí đáng kể.

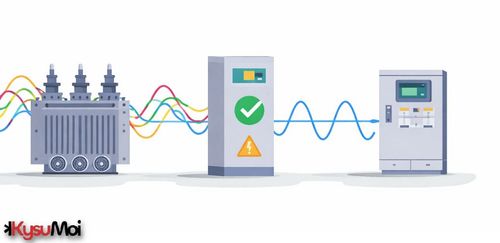

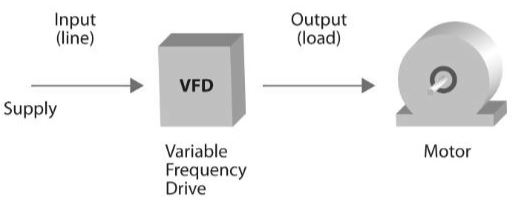

Bộ truyền động tốc độ thay đổi (còn được gọi là biến tần) là bộ tạo sóng hài phổ biến trong hệ thống điện, và do đó, hầu hết các nỗ lực giảm sóng hài đều tập trung vào phía đầu vào và đầu ra của VSD.

Các loại thiết bị giảm sóng hài khác nhau

‍

Có nhiều loại sản phẩm được sử dụng để giảm sóng hài. Tùy thuộc vào tình huống cụ thể, đây là tóm tắt nhanh về phạm vi sản phẩm:

Mặt đầu vào (dây) của VSD (VFD)

Lò phản ứng tuyến tính

• Chúng còn được gọi là cuộn cảm, cuộn cảm và bộ lọc dòng.
• Để sử dụng với đầu vào của VSD / biến tần hoặc thiết bị phi tuyến tính khác.
• Gần như loại bỏ tình trạng nói lắp khó chịu.
• Kéo dài tuổi thọ của chất bán dẫn
• Giảm méo sóng hài
• Giảm dòng điện tăng.
• Cải thiện giá trị công suất thực tế

Bộ lọc sóng hài thụ động

• Còn được gọi là 'bộ lọc thông thấp'.
• Để giảm sóng hài tại VSD / biến tần hoặc các thiết bị phi tuyến tính khác.
• giảm sóng hài xuống 5-6%.
• Giảm nhiệt cáp và mất cáp.
• Cải thiện hệ số công suất và giảm tổn thất hệ thống
• Giảm nhiễu từ các thiết bị khác
• Cải thiện dạng sóng điện áp / dòng điện hệ thống
• Ngăn ngừa vấp cầu chì và cầu dao điện.
• Đáp ứng IEEE519 / AS / NZS 61000.3.6

Bộ lọc sóng hài hoạt động

• Nó chủ yếu được sử dụng để bù sóng hài nhóm tại tổng đài chính.
• Giảm sóng hài xuống 5% hoặc thấp hơn
• Kiểm soát dòng điện phản kháng
• Nguồn cung giảm và tăng đột biến
• Nâng cao hiệu suất hệ thống điện
• Giảm chi phí vận hành và bảo trì
• Đáp ứng IEEE519 / AS / NZS 61000.3.6

Mặt đầu ra (tải) của VSD (VFD)

Tải lò phản ứng

• Nó còn được gọi là cuộn cảm động cơ. Tải bộ lọc và cuộn cảm
• Để sử dụng với đầu ra của VSD / biến tần hoặc thiết bị phi tuyến tính khác.
• Bảo vệ động cơ khỏi các tác động do hoạt động kéo dài.
• Giảm dòng phản xạ.
• Giảm méo sóng hài
• Giảm dòng điện tăng.
• Giảm nhiệt độ của động cơ.
• Giảm tiếng ồn động cơ

Bộ lọc dV / dT

• Bộ lọc dV / dT được thiết kế để bảo vệ động cơ AC khỏi tác động xấu của điện áp đỉnh chân dài.
• Tăng tuổi thọ và thời gian hoạt động của ổ trục.
• Giảm tiếng ồn và dòng điện ở chế độ chung.
• Bảo vệ chống sét lan truyền trên 1kV
• Giảm điện áp đỉnh động cơ
• Bảo vệ cách điện động cơ
• Giảm nhiệt độ của động cơ.

Bộ lọc sóng sin

• Ngoài việc bảo vệ động cơ, bộ lọc sóng sin còn bảo vệ VSD / biến tần.
• Có thể sử dụng cáp động cơ không được che chắn, giúp giảm chi phí dự án.
• Tăng tuổi thọ động cơ.
• Cáp động cơ dài hơn có thể được kéo dài.
• Giảm đáng kể tổn thất dòng điện xoáy và thông lượng đi lạc
• Giảm đáng kể dòng ổ trục.
• Loại bỏ mô-men xoắn gợn sóng
• loại bỏ sự phản xạ của sóng điện áp;
• Giảm tiếng ồn động cơ Rung động và nhiệt
