Giới thiệu

Giá trị Q (giá trị chất lượng) là một chỉ số quan trọng cho biết cuộn cảm thực tế gần với cuộn cảm lý tưởng đến mức nào. Cuộn cảm là các thành phần phổ biến trong các mạch chuyển đổi năng lượng, mạch lọc và hệ thống truyền thông, thường được sử dụng trong các mạch cộng hưởng. Mặc dù các nghiên cứu lý thuyết thường giả định cuộn cảm có độ tự cảm thuần túy, nhưng trên thực tế, cuộn cảm chứa điện trở và các thành phần ký sinh. Giá trị Q được định nghĩa là tỷ lệ giữa điện kháng cảm ứng của cuộn dây và điện kháng hiệu dụng của nó.

Mặc dù thành phần rõ ràng nhất của điện trở này là điện trở DC tiêu chuẩn (DCR) của dây dẫn, nhưng tổn hao AC tần số cao thường đóng vai trò quan trọng hơn. Vậy, mối quan hệ thực sự giữa điện trở và giá trị hệ số phẩm chất là gì? Tại sao giá trị Q lại quan trọng đến vậy?

I. Tại sao giá trị của Q lại quan trọng đối với cuộn cảm?

Khi lựa chọn linh kiện điện tử, các kỹ sư dựa vào thông số kỹ thuật và tài liệu sản phẩm từ nhà sản xuất. Tuy nhiên, sau khi tính toán độ tự cảm cần thiết cho một ứng dụng cụ thể, chỉ riêng giá trị độ tự cảm là chưa đủ. Chất lượng (Q) của cuộn cảm cũng phải được xem xét, đặc biệt đối với các mạch tần số vô tuyến (RF) và các ứng dụng tương tự có độ chính xác cao.

Giá trị Q cao cho thấy cuộn cảm có tổn thất năng lượng thấp so với năng lượng tích trữ. Trong các mạch cộng hưởng, giá trị Q cao dẫn đến các đỉnh cộng hưởng sắc nét hơn và băng thông hẹp hơn, điều này cần thiết cho tính chọn lọc trong bộ dò đài. Trong các ứng dụng công suất, giá trị Q cao hơn thường có nghĩa là tổn thất năng lượng (nhiệt) thấp hơn, dẫn đến hiệu suất hệ thống tổng thể cao hơn.

II. Phân tích giá trị Q của cuộn cảm.

2.1 Không có cuộn cảm lý tưởng.

Trên thực tế, không có linh kiện nào là "hoàn hảo". Cuộn cảm được tạo ra bằng cách quấn một cuộn dây dẫn điện quanh một lõi làm từ nhiều vật liệu từ tính khác nhau (ferit, bột sắt, không khí, v.v.). Giá trị điện cảm thực tế phụ thuộc vào các thông số vật lý bao gồm số vòng dây, độ thẩm thấu của vật liệu lõi, mật độ từ thông và diện tích mặt cắt ngang của lõi.

Hơn nữa, trong các ứng dụng thực tế, độ tự cảm và hiệu suất có thể dao động tùy thuộc vào dòng điện cung cấp (bão hòa), tần số tín hiệu, sự suy giảm và nhiệt độ hoạt động. Để đảm bảo độ chính xác đầu ra ổn định trên phạm vi tần số và môi trường rộng, cần phải đo các thông số cụ thể. Hệ số Q là một thông số quan trọng được sử dụng để đo "độ tinh khiết" và tính đồng nhất của hiệu suất cuộn dây.

2.2 Hệ số Q là gì?

Về lý tưởng, cuộn cảm chỉ nên thể hiện tính chất tự cảm. Tuy nhiên, các cuộn cảm thực tế cũng bao gồm điện trở DC không đổi, điện trở AC thay đổi và điện dung ký sinh. Các thành phần ký sinh này làm giảm hiệu suất của cuộn cảm. Giá trị chất lượng (Q) là một số không có thứ nguyên được sử dụng để đo hiệu suất của cuộn cảm xét về mặt tổn hao. Về cơ bản, đó là tỷ lệ giữa năng lượng được lưu trữ và năng lượng bị mất trên mỗi chu kỳ.

Hãy cùng tìm hiểu chi tiết về khả năng kháng ký sinh trùng làm giảm hệ số Q:

• DCR hoặc RDC (Điện trở dòng điện một chiều)

Dây dùng để quấn cuộn cảm có điện trở trong gọi là "điện trở một chiều" (DCR). Giá trị này thường được tìm thấy trong cột "DCR" hoặc "RDC" trong tài liệu thông số kỹ thuật. Giá trị DCR phụ thuộc vào tổng chiều dài của dây và diện tích mặt cắt ngang (kích thước dây). Để đạt được độ tự cảm cao hơn, cần nhiều vòng dây hơn, điều này làm tăng chiều dài dây và do đó làm tăng giá trị DCR.

Các nhà thiết kế thường phải cân bằng giữa độ dày dây dẫn và kích thước vật lý. Dây dẫn có đường kính lớn hơn (số đo gauge nhỏ hơn) sẽ có điện trở DC thấp hơn, nhưng sẽ dẫn đến kích thước linh kiện lớn hơn.

Lưu ý: Điện trở của dây đồng được tính như thế nào?
Các kỹ sư thường sử dụng công thức tính điện trở tiêu chuẩn:

Trong đó:
R là điện trở tính bằng ôm (Ω),
l là chiều dài của dây dẫn tính bằng mét,
ρ là điện trở suất riêng của vật liệu (ví dụ: đồng),
và A là diện tích mặt cắt ngang tính bằng milimét vuông (được tính từ đường kính của dây).

• Tác động lên da do điện trở dòng điện xoay chiều (Rac).

Khi tần số tăng lên (khoảng 50 kHz trở lên đối với dây đồng tiêu chuẩn, mặc dù hiệu ứng bắt đầu sớm hơn), điện trở dòng điện xoay chiều (Rac) sẽ vượt qua điện trở dòng điện một chiều (DCR). Đây là kết quả của " hiệu ứng bề mặt ".

Ở tần số cao, dòng điện xoay chiều có xu hướng chảy chủ yếu trên bề mặt (hay "lớp vỏ") của dây dẫn hơn là trên toàn bộ tiết diện của nó. Điều này làm giảm đáng kể diện tích tiết diện hữu ích của dây dẫn, làm tăng điện trở. Để khắc phục vấn đề này trong các ứng dụng yêu cầu giá trị Q cao, các kỹ sư thường sử dụng dây dẫn Ritz (dây dẫn nhiều sợi cách điện) để tăng diện tích bề mặt.

• Tổn thất trễ chính (mô phỏng như điện trở)

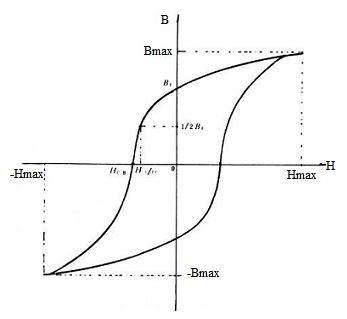

Trong trục từ, các miền từ phải tự sắp xếp và điều chỉnh theo sự thay đổi của từ trường (H). Sự điều chỉnh này không thể xảy ra nếu không có ma sát. Năng lượng bị mất dưới dạng nhiệt trong mỗi chu kỳ, được gọi là tổn thất trễ từ. Lý tưởng nhất, đồ thị BH (mật độ từ thông so với cường độ từ trường) phải là một đường thẳng, nhưng trên thực tế, nó tạo thành một vòng tròn. Diện tích bên trong vòng tròn này biểu thị năng lượng bị mất trong mỗi chu kỳ.

Khi tần số tăng, các tổn hao này xảy ra thường xuyên hơn mỗi giây, làm cho điện trở tương đương tăng lên. Tổn hao này xuất hiện trong mạch tương đương như một điện trở mắc nối tiếp (hoặc song song, tùy thuộc vào mô hình) với cuộn cảm, làm cho giá trị Q giảm xuống.

• Tổn hao điện môi (Rd)

Cuộn cảm sử dụng dây dẫn cách điện (lớp men phủ) và đôi khi có lớp cách điện giữa các lớp. Vật liệu lõi là chất điện môi. Các vật liệu này có điện trở suất và hằng số điện môi giới hạn. Mặc dù thường được mô hình hóa như điện trở song song (rò rỉ), sự hấp thụ điện môi gây ra tổn thất cho tổng công suất tiêu hao của hệ thống, làm giảm hệ số Q hơn nữa ở tần số rất cao.

Tính toán tổng trở và giá trị Q.

Tổng trở nối tiếp tương đương (ESR) của một cuộn cảm có thể sử dụng được là tổng của các thành phần sau:

Giá trị chất lượng (Q) được tính từ tỷ lệ giữa điện trở cảm ứng ($X_L$) và tổng điện trở ($R_{total}$):

Trong đó $ omega = 2pi f $ (tần số)

Giá trị của Q cũng có thể được biểu thị bằng công suất:

Tóm lại: Nếu DCR, ảnh hưởng của dòng điện bề mặt hoặc tổn hao lõi tăng lên, mẫu số ($R$) sẽ tăng, khiến giá trị Q giảm. Giá trị Q thấp hơn có nghĩa là tổn hao điện năng cao hơn và băng thông rộng hơn. Ngược lại, giá trị Q cao có nghĩa là cuộn cảm hoạt động tương tự như một điện kháng lý tưởng với tổn hao điện năng tối thiểu.

III. Giá trị Q đóng vai trò gì trong mạch điện?

Giá trị Q đóng vai trò quan trọng trong **băng thông của bộ lọc** trong các ứng dụng mạch thực tế.

• Băng thông hẹp (giá trị Q cao): Đối với các ứng dụng tần số vô tuyến (RF) như liên lạc không dây của cảnh sát hoặc các kênh vô tuyến chuyên dụng, bộ lọc phải có độ chọn lọc cao, chỉ chấp nhận một tần số cụ thể trong khi loại bỏ tất cả các tần số khác. Cuộn cảm có giá trị Q cao (đường màu đỏ trong đồ thị lý thuyết) sẽ tạo ra các đỉnh cộng hưởng sắc nét, dẫn đến băng thông hẹp.
• Băng thông rộng (giá trị Q thấp): Các ứng dụng khác có thể yêu cầu dải tần rộng hơn. Cuộn cảm có giá trị Q thấp hơn (đường màu cam) sẽ cho đồ thị phẳng hơn và rộng hơn, với độ khuếch đại điện áp đỉnh thấp hơn nhưng dải tần truyền qua rộng hơn.

Hơn nữa, các nhà thiết kế không được quên tần số tự cộng hưởng (SRF). Mỗi cuộn cảm đều có một điện dung ký sinh giữa các vòng dây. Ở một tần số cao nhất định (SRF), cuộn cảm cộng hưởng với điện dung của chính nó và hoạt động như một điện trở. Tuy nhiên, ở tần số cao hơn, nó hoạt động như một tụ điện, và khái niệm hệ số Q như một thước đo độ tự cảm trở nên không còn phù hợp.

Các câu hỏi thường gặp về giá trị Q trong cuộn cảm.

1. Làm thế nào để tìm giá trị Q của một cuộn cảm?

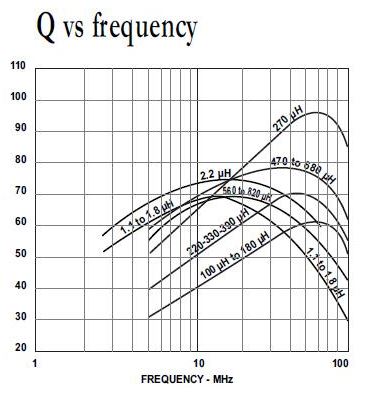

Giá trị chất lượng Q của cuộn cảm được xác định bằng công thức $Q = frac{omega L}{R}$, trong đó $omega$ là tần số góc ($2pi f$), $L$ là độ tự cảm và $R$ là điện trở nối tiếp tương đương (ESR). Vì $R$ thay đổi theo tần số (do hiệu ứng bề mặt và tổn hao lõi), nên Q cũng phụ thuộc vào tần số. Nó thường được đo bằng máy đo LCR hoặc máy phân tích trở kháng ở tần số hoạt động cụ thể của mạch.

2. Hệ số Q được tính toán như thế nào từ góc độ băng thông?

Trong mạch cộng hưởng, giá trị của hệ số Q có thể được tìm thấy từ phổ tần số. Định nghĩa của Q là $Q = frac{f_r}{Delta f}$, trong đó $f_r$ là tần số cộng hưởng (nơi trở kháng đạt cực đại hoặc cực tiểu tùy thuộc vào cấu trúc mạch) và $Delta f$ là băng thông -3dB (độ rộng của đỉnh ở mức công suất bằng một nửa). Đỉnh càng hẹp thì giá trị Q càng cao.

3. Làm thế nào để giảm hệ số Q của mạch?

Đôi khi giá trị Q cao có thể không mong muốn vì nó có thể gây ra dao động hoặc biến động. Để giảm Q (giảm rung động của mạch), bạn có thể thêm điện trở vào mạch. Việc thêm một điện trở mắc nối tiếp với một cuộn cảm sẽ làm tăng mẫu số trong phương trình $Q = frac{omega L}{R}$, từ đó làm giảm Q. Ngoài ra, việc đặt một điện trở mắc song song với một cuộn cảm có thể làm tăng băng thông và cũng làm giảm Q.

4. Giá trị Q cao hơn có phải lúc nào cũng quan trọng hơn không?

Tùy thuộc vào ứng dụng,
câu trả lời là có: Trong điều chỉnh tần số vô tuyến, mạch dao động và mạch lọc, giá trị Q cao là cần thiết để chọn lọc tần số chính xác và đảm bảo độ ổn định tần số. Câu trả lời
là không (hoặc thấp hơn): Trong một số cuộn cảm nguồn hoặc bộ lọc băng thông rộng, giá trị Q vừa phải có thể chấp nhận được. Trên thực tế, nếu giá trị Q quá cao trong bộ lọc nguồn chuyển mạch, nó có thể gây ra nhiễu thoáng qua làm hỏng các linh kiện. Trong những trường hợp này, các nhà thiết kế có thể cố ý chọn giá trị Q thấp hơn hoặc thêm độ trễ.

5. Ý nghĩa vật lý của hệ số Q là gì?

Trong vật lý và kỹ thuật, hệ số chất lượng (Q) là một tham số không thứ nguyên được sử dụng để mô tả sự suy giảm dao động của một vật thể hoặc bộ cộng hưởng. Q càng cao thì tốc độ mất năng lượng so với năng lượng tích trữ của bộ cộng hưởng càng thấp. Nói một cách đơn giản, con lắc có Q cao sẽ dao động lâu hơn (ma sát thấp), trong khi con lắc có Q thấp sẽ dừng sớm hơn (ma sát cao).
