Dự kiến ​​nhu cầu toàn cầu về nguồn cung cấp điện sẽ vượt quá 46,5 tỷ USD vào năm 2031. Sự tăng trưởng này được thúc đẩy bởi sự phổ biến của xe điện, hệ thống năng lượng tái tạo và tự động hóa công nghiệp, đặc biệt là đối với các bộ nguồn AC-DC.

Các ứng dụng này đòi hỏi các cảm biến dòng điện có độ chính xác cao, độ nhiễu thấp và thời gian phản hồi nhanh. Khi nhu cầu về mật độ công suất cao hơn tăng lên, thì nhu cầu về các công nghệ cảm biến dòng điện tiên tiến cũng tăng theo . Những công nghệ này cho phép điều khiển và giám sát theo thời gian thực.

Trong bài viết này, chúng ta sẽ tìm hiểu những ưu điểm của việc giám sát dòng điện hiện tại. Chúng ta cũng sẽ xem xét những nhược điểm của các cảm biến dòng điện vòng hở truyền thống và sự phát triển của các công nghệ cảm biến nhằm giải quyết những thách thức này.

Nhu cầu giám sát dòng điện theo thời gian thực

Việc giám sát và điều khiển dòng điện chính xác trong hệ thống nguồn giúp tối ưu hóa hiệu suất. Điều này đảm bảo tuổi thọ của hệ thống lưu trữ năng lượng, bộ chuyển đổi và các thành phần quan trọng khác của hệ thống. Trong các ứng dụng như hệ thống UPS và lưu trữ năng lượng, việc duy trì sự cân bằng dòng điện chính xác giúp ngăn ngừa hiện tượng quá nhiệt, quá dòng và tắt hệ thống đột ngột.

Ngoài ra, trong các hệ thống năng lượng tái tạo nơi việc phát điện có thể không liên tục, việc đo dòng điện theo thời gian thực cho phép điều chỉnh động dòng điện, dẫn đến hiệu quả cao hơn. Tại các trạm sạc xe điện, việc đo dòng điện chính xác giúp duy trì tốc độ sạc tối ưu mà không bị quá tải. Trong các trung tâm dữ liệu, việc giám sát dòng điện chính xác giúp đảm bảo điện năng được phân phối đều cho tất cả các thiết bị, ngăn ngừa hiện tượng quá tải cục bộ và kéo dài tuổi thọ của thiết bị.

Tuy nhiên, việc đo dòng điện chính xác trong các hệ thống dòng điện cao, trở kháng thấp không phải lúc nào cũng dễ dàng. Các hệ thống này thường hoạt động ở mức công suất rất cao, và sự không chính xác trong việc cảm biến dòng điện có thể dẫn đến sự kém hiệu quả, mất ổn định hoạt động, và thậm chí là các nguy cơ về an toàn như cháy hoặc hỏng hóc điện. Đó là lý do tại sao việc tìm ra giải pháp cảm biến dòng điện lý tưởng lại rất quan trọng.

Mô-đun cảm biến dòng điện vòng hở và vòng kín

Theo truyền thống, các cảm biến dòng điện vòng hở được sử dụng trong các ứng dụng nguồn điện. Các cảm biến này đo dòng điện bằng cách gián tiếp phát hiện từ trường được tạo ra bởi dòng điện chạy qua dây dẫn. Mặc dù phương pháp này hữu ích trong một số trường hợp, nhưng nó có những nhược điểm đáng kể, đặc biệt là đối với các ứng dụng dòng điện cao.

Một trong những vấn đề chính là kích thước. Các mô-đun cảm biến vòng hở yêu cầu lõi từ lớn hoặc các thành phần bên ngoài để hoạt động hiệu quả, dẫn đến thiết kế cồng kềnh, do đó khó tích hợp vào các ứng dụng có không gian hạn chế.

Chi phí là một yếu tố hạn chế khác, đặc biệt khi yêu cầu độ chính xác cao. Việc cần đến các linh kiện bên ngoài, chẳng hạn như mạch bù, làm tăng cả độ phức tạp và tổng chi phí linh kiện (BOM) của hệ thống.

Cuối cùng, độ chính xác của các cảm biến dòng điện vòng hở thường không đủ cho các ứng dụng yêu cầu giám sát thời gian thực chính xác.

Một phương pháp khác là sử dụng bộ chuyển đổi vòng kín. Chúng bao gồm một mạch bù giúp cải thiện hiệu suất và độ chính xác so với các bộ chuyển đổi vòng hở trước đây, nhưng chúng yêu cầu các thành phần bổ sung như mạch điều chỉnh tín hiệu. Do đó, giống như các cảm biến dòng điện vòng hở, điều này khiến chúng trở thành một lựa chọn đắt tiền và cồng kềnh hơn.

Cảm biến tương tự

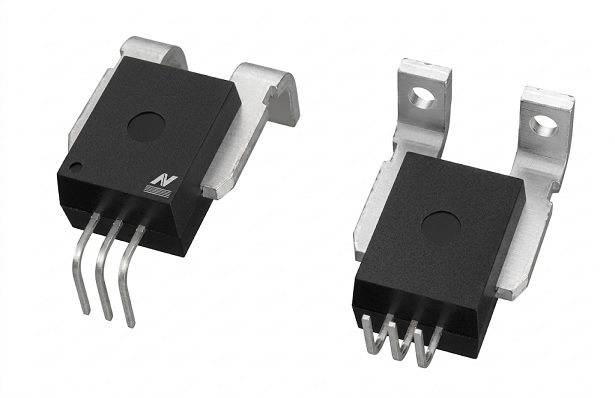

Để khắc phục những thiếu sót này, cảm biến dòng điện tích hợp (ICS) có hiệu suất được nâng cao nhờ công nghệ tích hợp tiên tiến. Các ICS, như được minh họa trong Hình 1, kết hợp các phần tử cảm biến tương tự và mạch điều chỉnh tín hiệu vào một gói nhỏ gọn duy nhất, do đó giảm kích thước, chi phí và độ phức tạp.

Một ưu điểm quan trọng của các cảm biến tích hợp (ICS) là kích thước nhỏ gọn. Bằng cách loại bỏ nhu cầu về lõi từ lớn và các thành phần bên ngoài, các cảm biến này có thể phù hợp với các hệ thống có không gian hạn chế. Điều này làm cho chúng trở nên lý tưởng cho các bộ nguồn mật độ cao, hệ thống UPS và các ứng dụng lưu trữ năng lượng. Sự nhỏ gọn này cũng đơn giản hóa thiết kế hệ thống tổng thể, giảm số lượng linh kiện cần thiết và do đó, giảm chi phí hệ thống tổng thể.

Các mạch tích hợp (ICS) cũng sử dụng các thuật toán tiên tiến để bù nhiệt độ và giảm độ trôi, đảm bảo đo dòng điện chính xác cao trên phạm vi nhiệt độ rộng.

Ngoài ra, các cảm biến này cung cấp băng thông cao hơn và thời gian phản hồi nhanh hơn so với các cảm biến truyền thống, cho phép giám sát và điều khiển dòng điện theo thời gian thực trong các ứng dụng chuyển mạch tần số cao. Độ ổn định hệ thống được cải thiện và khả năng quản lý năng lượng hiệu quả hơn khiến chúng trở thành một thành phần quan trọng cho các thiết kế tiết kiệm năng lượng.

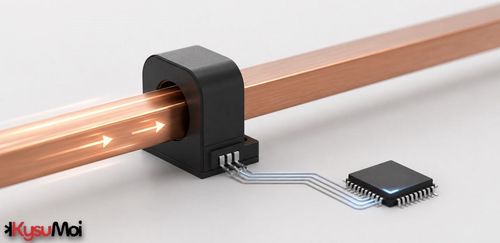

Bằng cách tích hợp nhiều chức năng vào một gói duy nhất, như thể hiện trong Hình 2 , các cảm biến này giảm thiểu nhu cầu về các mạch bù hoặc xử lý tín hiệu bổ sung. Điều này làm giảm tổng số linh kiện và chi phí, cũng như đơn giản hóa quy trình sản xuất.

Lựa chọn ICS phù hợp cho nguồn điện

Khi lựa chọn cảm biến dòng điện tích hợp cho các bộ nguồn có trở kháng thấp và công suất dòng điện cao, các ưu tiên không chỉ dừng lại ở độ chính xác đo lường cơ bản. Điện trở của dây dẫn chính cần được giữ ở mức dưới 1 miliôm để giảm thiểu tổn thất điện năng và hiện tượng nóng lên trong các hệ thống dòng điện cao. Giá trị khoảng 100 µΩ hoặc thấp hơn là lý tưởng. Khả năng chịu dòng điện liên tục cần phải vượt quá tải dự kiến ​​một cách thoải mái. Đối với nhiều thiết kế công suất cao, điều này có nghĩa là cần các cảm biến có thể duy trì dòng điện ở mức khoảng 200 A mà không cần giảm công suất.

Trong các ứng dụng liên quan đến điện áp cao, hệ thống cách điện phải bền chắc. Khoảng cách rò rỉ điện môi nên nằm trong khoảng 6,5 mm — lý tưởng là hơn một chút — và định mức cách điện đã được kiểm nghiệm nên xấp xỉ 5 kV _rms . Điều này đảm bảo độ tin cậy lâu dài và tuân thủ các quy định an toàn. Tầng đầu ra phải cung cấp tín hiệu ổn định và có thể dự đoán được, không bị ảnh hưởng bởi các dao động điện áp nguồn vừa phải. Điều này làm giảm nhu cầu điều chỉnh điện áp bên ngoài phức tạp và đơn giản hóa thiết kế mạch tiền khuếch đại tương tự.

Độ chính xác theo nhiệt độ cũng quan trọng không kém. Đối với môi trường khắc nghiệt, cảm biến cần có sai số độ nhạy tổng thể trong phạm vi ±1% trên dải nhiệt độ rộng, từ ít nhất -40 ^° C đến 120 ^° C, lý tưởng là 150 ^° C. Điều này đảm bảo các kết quả đo luôn nhất quán trong cả các hệ thống lắp đặt ngoài trời và các không gian kín có mật độ thiết bị cao.

Khi kết hợp những đặc điểm này với một thiết kế nhỏ gọn và tích hợp các chức năng xử lý tín hiệu cần thiết, kết quả là một giải pháp cảm biến dòng điện hỗ trợ giám sát chính xác, thời gian thực mà không chiếm quá nhiều diện tích hoặc tốn kém chi phí vật liệu.
