Giới thiệu về vấn đề đo dòng điện

Trong thời đại của công nghệ số với sự phát triển đa dạng từ các thiết bị gia dụng thông minh đến xe điện, từ năng lượng tái tạo đến công nghiệp tự động hóa thì khả năng đo lường chính xác dòng điện ngày càng trở nên vô cùng quan trọng. Trong đó, việc đo dòng điện không chỉ để hiển thị con số mà còn là cơ sở để bảo vệ hệ thống, tối ưu hiệu suất và giám sát an toàn. Hiện nay có nhiều phương pháp để đo dòng điện nhưng hai loại cảm biến nổi bật và phổ biến nhất là cảm biến dùng điện trở Shunt và cảm biến dựa trên hiệu ứng Hall. Bài viết này phân tích việc sử dụng hiệu ứng Hall và điện trở Shunt để đạt hiệu quả tối ưu cả về kỹ thuật và kinh tế trong từng trường hợp.

Giới thiệu về cảm biến điện trở Shunt

Điện trở Shunt là một thành phần rất quen thuộc trong các mạch điện tử, thường có giá trị rất (dưới 1 ohm) và được mắc nối tiếp với tải. Khi dòng điện đi qua điện trở shunt thì nó sẽ tạo ra một điện áp sụt nhỏ tỷ lệ thuận với cường độ dòng điện. Mạch khuếch đại sau đó sẽ đọc điện áp này và chuyển nó thành giá trị dòng điện. Ưu điểm lớn nhất của phương pháp này là độ chính xác cao và đặc biệt trong các hệ thống yêu cầu đo dòng một chiều chính xác như bộ sạc pin, thiết bị y tế hay các hệ thống đo năng lượng tiêu thụ. Ngoài ra, giá thành của điện trở Shunt và mạch đo cũng rất rẻ và phù hợp với các sản phẩm thương mại đại trà.

Tuy nhiên, nhược điểm lớn nhất của cảm biến điện trở Shunt là nó không có cách ly điện giữa mạch đo và tải và điều này có thể gây nguy hiểm trong môi trường công nghiệp hoặc khiến tín hiệu bị nhiễu bởi các xung điện từ. Ngoài ra, điện áp sụt dù ở mức độ nhỏ cũng làm thất thoát một phần năng lượng và gây nóng điện trở trong dòng điện lớn.

Cảm biến theo hiệu ứng Hall

Khác với điện trở Shunt thì cảm biến dựa trên hiệu ứng Hall đo dòng điện gián tiếp thông qua từ trường. Khi dòng điện chạy qua một dây dẫn thì nó sẽ tạo ra từ trường xung quanh và cảm biến Hall sẽ phát hiện từ trường đó để chuyển đổi thành tín hiệu điện. Ưu điểm lớn nhất của công nghệ Hall là cách ly điện hoàn toàn giữa đường dòng và mạch đo, điều này cực kỳ hữu ích trong môi trường có điện áp cao hay nơi cần bảo vệ vi điều khiển khỏi nhiễu công suất. Cảm biến Hall cũng đo được cả dòng điện xoay chiều và một chiều để cho phép ứng dụng linh hoạt trong nhiều lĩnh vực hơn. Ngoài ra, nhiều cảm biến Hall hiện đại còn được tích hợp sẵn mạch khuếch đại, bù nhiệt độ và giao tiếp số từ đó giúp việc sử dụng trở nên dễ dàng hơn. Đây được xem là một sự lựa chọn lý tưởng cho các hệ thống năng lượng tái tạo, xe điện, động cơ công nghiệp và mạng điện thông minh.

Tuy nhiên, thông thường độ chính xác của cảm biến Hall sẽ thấp hơn điện trở Shunt đặc biệt là trong các dòng điện nhỏ. Bên cạnh đó, giá thành của cảm biến Hall cũng cao và kích thước thường lớn hơn Shunt, điều này sẽ gây khó khăn nếu muốn tích hợp chúng vào các mạch in nhỏ.

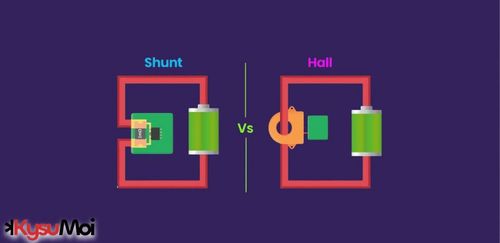

So sánh giữa cảm biến Hall và điện trở Shunt

Ứng dụng thực tế của điện trở Shunt và hiệu ứng Hall

Thông thường, điện trở Shunt được xem là sự lựa chọn hoàn hảo nếu được ứng dụng trong việc thiết kế bộ sạc pin, mạch nguồn DC hay các hệ thống yêu cầu đo dòng nhỏ, chính xác cao với chi phí thấp. Bên cạnh đó, cảm biến Hall lại là một lựa chọn tối ưu nếu được làm việc với động cơ công nghiệp, inverter năng lượng mặt trời hay các hệ thống điện áp cao cần cách ly an toàn. Cùng với đó, khả năng đo cả dòng điện một chiều và xoay chiều, hoạt động ổn định trong môi trường nhiễu khiến hiệu ứng Hall trở thành lựa chọn hàng đầu trong các ứng dụng hiện đại. Trong một số ứng dụng khác thì các kỹ sư sẽ kết hợp cả hai đo dòng nhỏ chính xác và giám sát tổng quát để tạo nên hệ thống đo lường kép có độ tin cậy cao.

Xu hướng phát triển

Hiện nay, cả hai loại cảm biến này đều đang được cải tiến mạnh mẽ trong đó cảm biến Hall đã có loại tích hợp bộ vi xử lý, bù sai số nhiệt, giao tiếp I2C/SPI hay thậm chí có thể đo công suất. Bên cạnh đó, một số dòng IC mới từ Texas Instruments hay Allegro MicroSystems đã thu nhỏ kích thước đáng kể, cải thiện độ chính xác và mở rộng dải dòng đo được. Đối với điện trở Shunt, ngày nay người ta đang phát triển loại điện trở có hệ số nhiệt thấp, tích hợp sẵn khuếch đại chênh lệch để giúp giảm sai số và tăng tốc độ phản hồi. Một số bộ đo nguồn cấp cao còn tích hợp điện trở Shunt trực tiếp vào mạch in để tiết kiệm không gian và chi phí sản xuất. Trong tương lai, cả hai công nghệ cũng đang được kết hợp với trí tuệ nhân tạo để phát hiện bất thường trong dòng điện như quá tải, rò điện, mất pha nhằm tăng độ an toàn và hiệu suất hệ thống.

Kết luận

Hiện nay, các kỹ sư không tìm ra cảm biến nào có ưu điểm vượt trội so với loại còn lại do mỗi loại đều có thế mạnh và giới hạn riêng. Do đó, sự lựa chọn đúng đắn không chỉ nằm ở thông số kỹ thuật cao nhất mà ở sự phù hợp với yêu cầu của ứng dụng thực tế như dòng điện cần đo, độ chính xác, độ an toàn, chi phí, không gian và môi trường hoạt động. Vì vậy, việc hiểu rõ bản chất của điện trở Shunt và hiệu ứng Hall và xem xét bài toán tổng thể sẽ giúp các kỹ sư đưa ra quyết định đúng đắn để tạo ra hệ thống ổn định, chính xác và tối ưu về mặt chi phí.
