Mã Gray là một loại mã nhị phân phản xạ và khoảng cách đơn vị được sử dụng rộng rãi trong lĩnh vực điện tử kỹ thuật số.

Điều quan trọng cần lưu ý là mã Gray không phải là mã nhị phân thập phân (BCD). Do đó, nó không thể được sử dụng để biểu diễn trực tiếp một số thập phân. Nó cũng không phải là mã có trọng số, do đó, chúng ta không thể sử dụng nó để thực hiện các phép tính số học.

Trong mã Gray, các từ mã liên tiếp chỉ khác nhau ở một vị trí bit, do đó nó là mã tuần hoàn hoặc mã khoảng cách đơn vị . Tính chất tuần hoàn hoặc phản xạ của mã Gray khiến nó phù hợp để sử dụng trong các ứng dụng như giảm thiểu lỗi trong bộ mã hóa quay, hệ thống truyền thông, bộ chuyển đổi tín hiệu tương tự sang số, v.v.

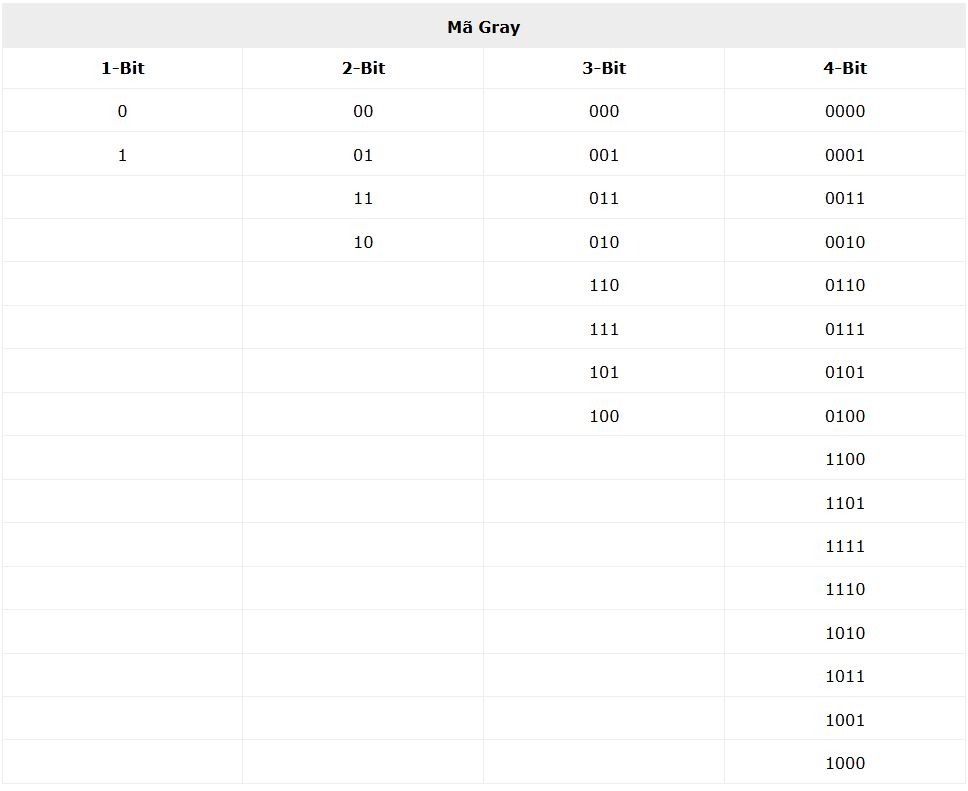

Bảng mã Gray

Bảng sau đây hiển thị mã xám 1 bit, 2 bit, 3 bit và 4 bit và bản chất phản chiếu của chúng −

Tầm quan trọng của Mã Gray

Mã Gray là một trong những mã phản xạ hoặc mã khoảng cách đơn vị phổ biến nhất. Trong điện tử kỹ thuật số, mã Gray rất quan trọng vì những lý do chính sau:

• Trong mã Gray, chỉ có một bit thay đổi khi chuyển từ từ này sang từ khác, tức là hai số liên tiếp chỉ khác nhau một bit. Đặc điểm này của mã Gray giúp giảm thiểu lỗi trong quá trình chuyển đổi.

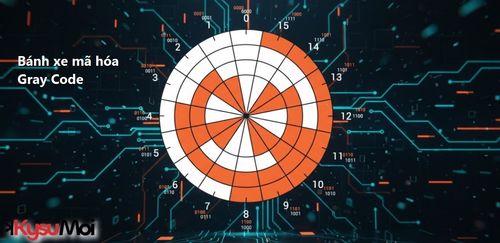

• Tính chất khoảng cách đơn vị của mã Gray cho phép sử dụng trong bộ mã hóa quay để phát hiện vị trí chính xác.
• Mã Gray làm giảm đáng kể lỗi trong quá trình chuyển đổi tín hiệu tương tự sang tín hiệu số.
• Mã Gray cũng giúp giảm tác động của nhiễu tín hiệu trong hệ thống truyền thông.
• Trong lưu trữ và truyền dữ liệu, mã xám đóng vai trò quan trọng trong việc phát hiện và sửa lỗi.
• Trong mã Gray, chỉ có bit thay đổi ở mỗi lần chuyển đổi. Nó được sử dụng để triển khai các hệ thống kỹ thuật số tiêu thụ ít điện năng hơn.

Nhìn chung, mã xám là một loại mã phản chiếu quan trọng trong điện tử kỹ thuật số và được sử dụng rộng rãi trong nhiều thiết bị và hệ thống điện tử kỹ thuật số.

Ưu điểm của Gray Code

Trong điện tử kỹ thuật số, mã Gray có một số ưu điểm so với các loại mã nhị phân khác. Sau đây là một số lợi ích chính của mã Gray:

• Mã Gray giảm thiểu lỗi trong quá trình chuyển đổi. Điều này là do nó có hai mã liên tiếp chỉ khác nhau ở một bit.
• Mã Gray làm giảm nguy cơ xảy ra lỗi khi đọc dữ liệu trong quá trình phát hiện vị trí trong bộ mã hóa quay.
• Trong mã xám, chỉ có một bit thay đổi tại một thời điểm, đặc tính này loại bỏ được vấn đề trục trặc kỹ thuật và nhiễu điện từ.
• Trong truyền thông kỹ thuật số, mã Gray có thể phát hiện và sửa lỗi, do đó cải thiện tính toàn vẹn của tín hiệu.
• Là mã khoảng cách đơn vị, mã Gray cung cấp khả năng chuyển đổi mượt mà từ trạng thái này sang trạng thái tiếp theo.
• Trong quá trình chuyển đổi tín hiệu tương tự sang tín hiệu số, mã xám giúp giảm thiểu lỗi khi lấy mẫu tín hiệu tương tự.
• Hệ thống kỹ thuật số dựa trên mã Gray tiêu thụ ít điện năng hơn hệ thống thay đổi nhiều bit cùng lúc.

Nhược điểm của Gray Code

Bên cạnh những ưu điểm, mã xám cũng có một số nhược điểm. Một số nhược điểm chính của mã xám được mô tả dưới đây:

• Mã Gray bao gồm quá trình chuyển đổi phức tạp hơn giữa mã nhị phân và mã Gray.
• Các mạch kỹ thuật số hoạt động với mã Gray tương đối phức tạp và tốn kém hơn trong thiết kế và triển khai.
• Mã Gray có thứ tự tự nhiên hạn chế khiến con người khó có thể diễn giải.
• Mã Gray là mã không có trọng số. Do đó, nó không thích hợp để thực hiện các phép tính số học.
• Thuật toán mã Gray phức tạp hơn nhiều so với các mã nhị phân khác.
• Mã Gray không phù hợp để sử dụng trong các hệ thống máy tính kỹ thuật số thông dụng.
• Mã Gray không phải là chương trình mã hóa nhị phân được áp dụng rộng rãi do một số yêu cầu cụ thể của ứng dụng.

Ứng dụng của Mã Gray

Trong điện tử kỹ thuật số, mã Gray được sử dụng trong một số ứng dụng đòi hỏi tính chất phản xạ và khoảng cách đơn vị rất quan trọng. Sau đây là một số ứng dụng chính của mã Gray:

• Mã Gray được sử dụng trong bộ mã hóa quay để phát hiện vị trí chính xác.
• Mã Gray cũng được sử dụng trong bộ chuyển đổi tín hiệu tương tự sang tín hiệu số để lấy mẫu tín hiệu tương tự không có lỗi.
• Mã Gray được sử dụng trong các thuật toán phát hiện và sửa lỗi được sử dụng trong hệ thống lưu trữ và truyền dữ liệu.
• Mã Gray được sử dụng trong các mạch kỹ thuật số khi cần chuyển mạch tuần tự và mượt mà.
• Mã Gray được sử dụng trong các thiết bị kỹ thuật số như máy quét mã vạch để mã hóa thông tin.
• Trong lĩnh vực robot và tự động hóa, mã xám được sử dụng để xác định vị trí của khớp robot.
• Trong các thiết bị và hệ thống điện tử, mã xám được sử dụng để chuyển mạch tuần tự.

Kết luận

Tóm lại, mã Gray, còn được gọi là mã phản xạ hoặc mã khoảng cách đơn vị, là một mã nhị phân không trọng số được sử dụng trong nhiều lĩnh vực khác nhau của điện tử kỹ thuật số. Mã Gray không phải là mã nhị phân được áp dụng rộng rãi, nhưng nó chủ yếu được sử dụng trong các ứng dụng yêu cầu tính chất khoảng cách đơn vị.
