Tụ điện tách nguồn và tụ điện bypass đóng vai trò quan trọng trong thiết kế mạch điện, giúp ổn định điện áp, giảm nhiễu và đảm bảo tín hiệu hoạt động ổn định. Các tụ điện này hoạt động âm thầm để bảo vệ các linh kiện nhạy cảm, chẳng hạn như IC, khỏi sụt giảm điện áp, nhiễu và các vấn đề về hiệu suất. Bài viết này giải thích cách chúng hoạt động, vị trí lắp đặt, cách chọn giá trị phù hợp và lý do tại sao chúng lại quan trọng đối với việc duy trì độ tin cậy và hiệu suất của mạch.

Tụ điện được sử dụng để tách nguồn trong mạch điện nhằm đảm bảo sự ổn định của mạch.

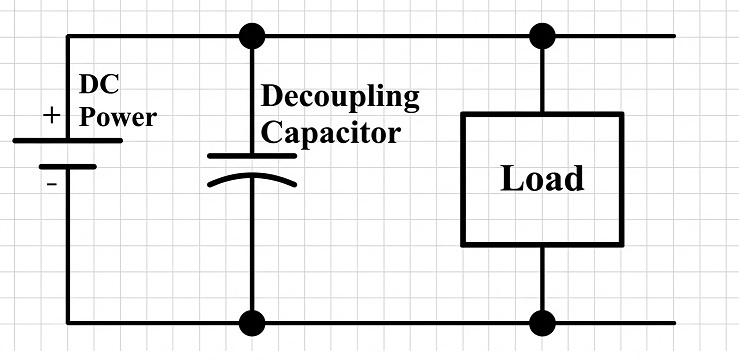

Tụ điện tách nguồn đóng vai trò quan trọng trong việc ổn định các mạch điện tử bằng cách cung cấp một đường dẫn trở kháng thấp cho các thành phần AC và nhiễu cao tần, đồng thời duy trì nguồn DC ổn định cho các linh kiện như mạch tích hợp (IC). Việc ổn định nguồn DC rất quan trọng trong các mạch logic, nơi ngay cả những dao động điện áp nhỏ cũng có thể dẫn đến việc nhận dạng sai mức logic. Ví dụ, nếu điện áp nguồn gần một cổng logic 5 V giảm xuống khoảng 2,5 V, cổng có thể đọc sai mức logic. Do đó, việc sử dụng tụ điện tách nguồn là cần thiết để duy trì mức tín hiệu chính xác trong các hệ thống này.

Trong ngành điện tử hiện đại, đặc biệt là trong các thiết bị phức tạp và tinh vi, tụ điện tách nguồn cực kỳ hữu ích. Chúng đóng vai trò quan trọng trong việc duy trì tính toàn vẹn của tín hiệu và độ ổn định của nguồn điện bằng cách duy trì mức điện áp ổn định. Các tụ điện này giúp ngăn ngừa các lỗi vận hành tiềm ẩn và các vấn đề về hiệu suất liên quan. Các thiết bị thiếu tụ điện tách nguồn phù hợp thường có thể hoạt động không ổn định, với các vấn đề đòi hỏi phải thử nghiệm và phân tích chi tiết để xác định nguyên nhân, qua đó nhấn mạnh tầm quan trọng của thiết kế tách nguồn tốt.

Việc bố trí hiệu quả từng tụ điện đóng góp đáng kể vào hiệu suất của mạch. Một chiến lược hợp lý là đặt các tụ điện này gần các chân cấp nguồn của IC để giảm thiểu điện cảm ký sinh. Thông qua thiết kế PCB cẩn thận, việc tích hợp các tụ điện này vào bo mạch được tối ưu hóa, đảm bảo cung cấp dòng điện tức thời và bù đắp nhanh chóng cho các dao động điện áp tiềm ẩn. Thực tiễn này phản ánh sự kết hợp giữa các nguyên tắc kỹ thuật và ứng dụng thực tế, làm nổi bật tầm quan trọng của việc chú trọng đến từng chi tiết để nâng cao hiệu suất tổng thể của mạch điện.

Cách bố trí tụ điện tách nguồn cho mạch điện

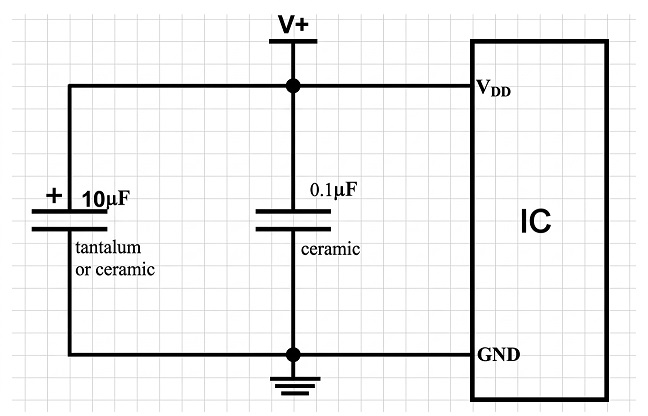

Việc bố trí cẩn thận các tụ điện tách nguồn giữa nguồn điện và các mạch tích hợp (IC) giúp cải thiện hiệu suất của các thiết bị điện tử. Trong cách bố trí này, các tụ điện được mắc song song với nguồn điện, cung cấp đường dẫn trở kháng thấp cho nhiễu AC và nhiễu cao tần xuống GND, đồng thời hỗ trợ duy trì điện áp DC ổn định. Bằng cách cung cấp đường dẫn trở kháng thấp cho nhiễu tần số cao, cách bố trí này tạo ra nguồn DC ổn định và sạch hơn, giúp cải thiện hiệu suất tổng thể của thiết bị.

Sử dụng các tụ điện có giá trị điện dung khác nhau là một chiến lược phổ biến để quản lý nhiễu ở nhiều dải tần số khác nhau. Để xử lý các biến động ở tần số thấp, tụ điện 10 µF thường được đặt gần IC nhưng có thể xa hơn so với tụ điện cao tần, trong khi tụ điện 0,1 µF được đặt rất gần IC để xử lý hiệu quả nhiễu tần số cao. Việc lựa chọn loại tụ điện cũng rất quan trọng. Tụ điện điện phân thường có hiệu quả trong việc cung cấp điện dung lớn để xử lý các biến động tần số thấp, trong khi tụ điện gốm có đặc tính cao tần tốt hơn và phù hợp để xử lý nhiễu tần số cao.

Kinh nghiệm thực tế cho thấy việc bố trí tụ điện hiệu quả không chỉ đòi hỏi xem xét các đặc tính điện mà còn cả những hạn chế vật lý của bo mạch. Khoảng cách giữa tụ điện và IC ảnh hưởng đến hiệu quả giảm nhiễu do tác động của điện cảm và điện trở trên đường dẫn kết nối. Việc thử nghiệm và điều chỉnh vị trí nhiều lần thường có thể mang lại kết quả tốt hơn.

Hiểu sâu về thiết kế điện tử cho thấy rằng, mặc dù các phương pháp chung cung cấp nền tảng vững chắc, nhưng nhu cầu cụ thể của từng mạch điện đòi hỏi các chiến lược riêng biệt. Việc bố trí từng tụ điện không chỉ đơn thuần là một quy trình kỹ thuật thông thường; nó rất quan trọng để tối ưu hóa hiệu suất của từng mạch nhằm đáp ứng các tiêu chí thiết kế mong muốn. Mỗi quyết định phản ánh sự kết hợp giữa kiến thức, kinh nghiệm và đổi mới, được điều chỉnh để khai thác tối đa tiềm năng của mạch điện.

Chọn giá trị phù hợp cho tụ điện tách nguồn

Tụ điện tách nguồn giúp ổn định điện áp nguồn bằng cách giảm nhiễu và cung cấp dòng điện tức thời cho mạch, hoạt động như một lớp đệm trong các mạch điện tử. Không giống như tụ điện bypass, việc lựa chọn tụ điện tách nguồn đòi hỏi phải xem xét các yêu cầu cụ thể của mạch và đặc tính tần số của nhiễu. Việc xem xét các chi tiết cụ thể của mạch sẽ giúp xác định giá trị tụ điện phù hợp với yêu cầu của mạch.

Để xử lý nhiễu và biến động ở tần số thấp, có thể xem xét các tụ điện có giá trị từ 1 µF đến 100 µF. Đối với nhiễu tần số cao, các giá trị từ 0,01 µF đến 0,1 µF thường được sử dụng. Các phạm vi này chỉ là hướng dẫn chung và cần được điều chỉnh theo yêu cầu cụ thể của từng ứng dụng. Nghiên cứu kỹ các thông số kỹ thuật của IC sẽ cung cấp hướng dẫn hữu ích về giá trị và loại tụ điện phù hợp, giúp đưa ra quyết định thiết kế hiệu quả.

Việc sử dụng tụ điện rời trong thiết kế không chỉ đơn thuần là chọn đúng giá trị. Để đạt được hiệu suất mong muốn, cần kết nối các tụ điện này với mặt phẳng GND có trở kháng thấp, giúp tăng hiệu quả tách nguồn. Việc giảm điện cảm của đường dẫn kết nối có thể cải thiện hơn nữa khả năng giảm nhiễu, cho thấy tầm quan trọng của bố trí PCB trong thiết kế mạch.

Tụ điện bypass

Trong các mạch điện, tụ điện bypass đóng vai trò quan trọng trong việc quản lý nhiễu và duy trì tính toàn vẹn của tín hiệu. Khi được lắp đặt đúng cách giữa VCC và GND, chúng giúp giảm nhiễu nguồn và triệt tiêu các xung điện áp một cách hiệu quả. Chúng cung cấp một đường dẫn trở kháng thấp cho các thành phần AC và nhiễu cao tần xuống GND, tạo ra nguồn DC sạch và ổn định hơn.

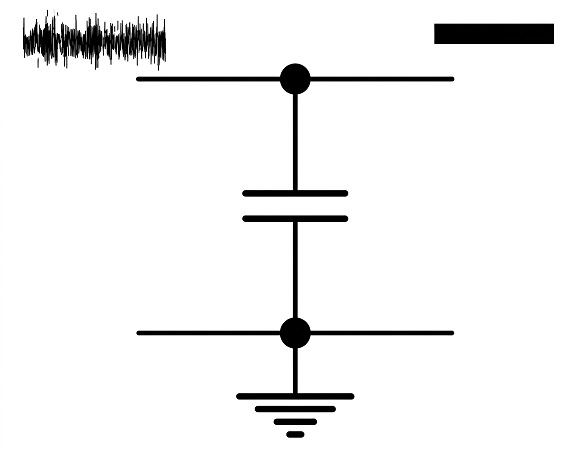

Nguyên lý hoạt động của tụ điện bypass là tạo ra một đường dẫn trở kháng thấp cho tín hiệu AC, cho phép nhiễu không mong muốn từ các linh kiện nhạy cảm được dẫn xuống GND. Đường dẫn này giúp ổn định mức điện áp trong toàn hệ thống, đảm bảo hiệu suất đáng tin cậy và tính toàn vẹn của tín hiệu. Khả năng này rất quan trọng trong việc ngăn ngừa sự cố trong cả thiết bị điện tử tiêu dùng và hệ thống công nghiệp, nhấn mạnh tầm quan trọng của tụ điện bypass trong nhiều ứng dụng khác nhau.

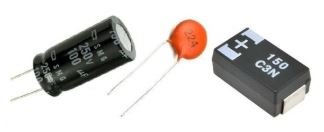

Kinh nghiệm trong thiết kế mạch giúp hiểu rõ việc lựa chọn tụ bypass phù hợp. Các yếu tố như điện dung, điện trở nối tiếp tương đương (ESR) và đáp ứng tần số đều đóng vai trò quan trọng. Tụ điện gốm thường được chọn cho các ứng dụng tần số cao vì ESR thấp và đặc tính tần số tốt giúp giảm nhiễu hiệu quả. Hiệu suất của tụ gốm cũng phụ thuộc vào vị trí đặt chúng gần nguồn điện hoặc chân cấp nguồn, do đó thiết kế bố trí mạch in (PCB) cẩn thận là một phần quan trọng trong thiết kế mạch.

Hiểu sâu về tụ điện bypass giúp nâng cao độ tin cậy của các hệ thống điện tử. Trên thực tế, việc đặt các linh kiện này gần chân cấp nguồn giúp giảm điện cảm ký sinh – một chiến lược được rút ra từ kinh nghiệm và thử nghiệm. Kiến thức thu được thông qua ứng dụng thực tế giúp tạo ra các mạch không chỉ có hiệu suất tốt mà còn đáng tin cậy trong nhiều điều kiện hoạt động.

Chức năng và tác dụng của tụ điện bypass cực phát

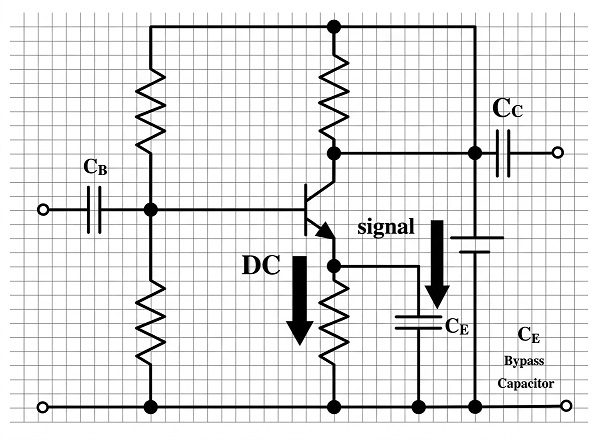

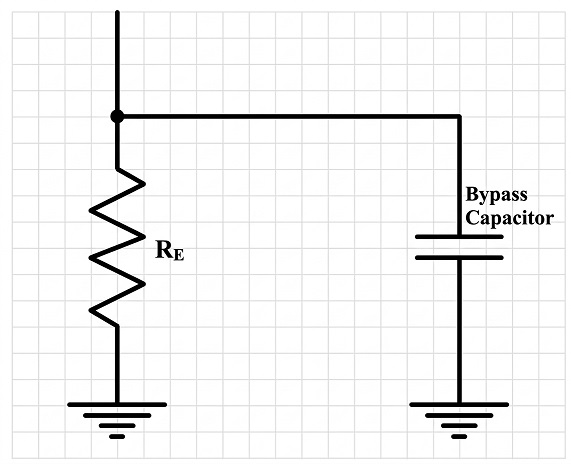

Mạch này thể hiện một mạch khuếch đại cực phát chung, trong đó điện trở cực phát được mắc song song với một tụ điện bypass để tăng độ khuếch đại AC. Điện trở cực phát ổn định dòng điện DC bằng cách xác định điểm hoạt động của transistor, cho phép dòng điện DC ổn định chạy qua nó. Trong quá trình hoạt động AC, tín hiệu tại cực phát có xu hướng tạo ra hồi tiếp âm không mong muốn vì dòng điện biến thiên qua điện trở tạo ra điện áp biến thiên. Tụ điện bypass giải quyết vấn đề này bằng cách cung cấp một đường dẫn trở kháng thấp cho tín hiệu AC, làm giảm điện áp AC trên điện trở cực phát.

Khi thành phần AC được bypass hiệu quả, cực phát hoạt động gần như không có điện trở đối với tín hiệu AC, điều này làm tăng độ khuếch đại điện áp của bộ khuếch đại trong khi vẫn duy trì điện áp phân cực DC. Do đó, tụ điện bypass tách biệt ảnh hưởng của điện trở cực phát đối với DC và AC: dòng điện DC đi qua điện trở cực phát để thiết lập điện áp phân cực, trong khi thành phần AC đi qua tụ điện bypass, giúp tăng độ khuếch đại tín hiệu.

Tụ điện bypass cực âm

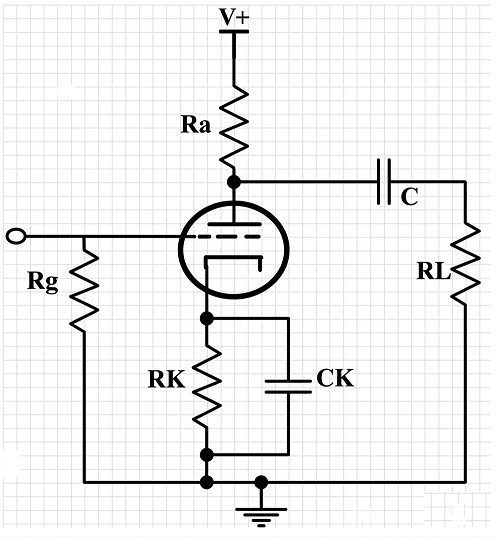

Mạch này minh họa một mạch khuếch đại dùng đèn điện tử, trong đó điện trở catốt xác định điểm hoạt động DC của đèn. Điện trở catốt tạo ra một điện áp rơi trên nó, cung cấp khả năng tự phân cực và ổn định đèn trong quá trình hoạt động bình thường. Tuy nhiên, đối với tín hiệu AC, điện trở này tạo ra hồi tiếp âm cục bộ vì tín hiệu làm cho điện áp catốt dao động, làm giảm độ khuếch đại tổng thể.

Tụ điện bypass catốt giải quyết vấn đề bằng cách cung cấp cho tín hiệu AC một đường dẫn trở kháng thấp xuống GND. Khi có tụ điện, phần lớn dòng điện AC sẽ đi qua tụ điện thay vì qua điện trở catốt. Điều này ngăn tín hiệu tạo ra điện áp AC trên điện trở, làm giảm đáng kể hồi tiếp âm ở tần số tín hiệu. Kết quả là độ khuếch đại AC cao hơn, trong khi điện trở catốt vẫn duy trì độ phân cực DC thích hợp.

Giá trị điện dung tối ưu cho tụ điện bypass

Việc lựa chọn giá trị điện dung phù hợp giúp tối ưu hóa hiệu suất của tụ điện bypass. Một phương pháp là đảm bảo rằng điện kháng của tụ điện nhỏ hơn đáng kể, chẳng hạn khoảng một phần mười, so với điện trở mắc song song với nó. Điều này cho phép phần lớn dòng điện AC đi qua tụ điện và làm giảm tác động của điện trở đối với tín hiệu AC.

Sử dụng công thức nêu trên là một cách thực tế để xác định điện dung cần thiết. Để sử dụng phương pháp này hiệu quả, cần xem xét các yếu tố như điện trở, điện kháng và tần số. Ví dụ, khi sử dụng điện trở 440 Ω, việc chọn tụ điện có điện kháng khoảng 44 Ω là phù hợp. Ở tần số 50 Hz, thiết lập này sẽ cho điện dung khoảng 73 µF.

Vai trò của tụ điện bypass vượt xa những tính toán đơn thuần. Việc xem xét các điều kiện môi trường, chẳng hạn như sự thay đổi nhiệt độ, có thể ảnh hưởng đáng kể đến hiệu suất của tụ điện. Xem xét các yếu tố này giúp tạo ra các mạch ổn định và đáng tin cậy hơn.

Các chuyên gia giàu kinh nghiệm thường nhấn mạnh tầm quan trọng của việc xem xét nhiễu tần số cao và hiệu suất năng lượng. Bên cạnh các tính toán lý thuyết, việc sử dụng các vật liệu tiên tiến giúp giảm thiểu tổn hao điện môi cũng có lợi, vì những tổn hao này ảnh hưởng đến hiệu suất của tụ điện. Việc áp dụng các phương pháp này có thể giúp cải thiện hiệu suất hệ thống và độ bền lâu dài.

Sử dụng tụ điện bypass

Tụ điện bypass được sử dụng trong cả mạch analog và digital để giảm nhiễu không mong muốn và duy trì độ ổn định của tín hiệu. Ứng dụng của chúng trải rộng từ bộ khuếch đại đến bộ chuyển đổi DC/DC, vì chúng giúp duy trì tính toàn vẹn của tín hiệu bằng cách giảm thiểu dao động của nguồn điện. Trong ghép nối và tách tín hiệu, các tụ điện này giúp duy trì đường dẫn tín hiệu ít nhiễu, đảm bảo truyền tải hiệu quả và phân tách tín hiệu rõ ràng. Hơn nữa, trong lọc tần số, tụ điện có thể đóng vai trò quan trọng trong việc xây dựng các bộ lọc thông cao và thông thấp, cải thiện độ chính xác và hiệu quả của các hệ thống xử lý tín hiệu.

Hiệu suất bộ khuếch đại

Trong các mạch khuếch đại, tụ điện bypass được sử dụng để duy trì tính toàn vẹn của tín hiệu. Chúng giúp ổn định điện áp và ngăn ngừa các dao động không mong muốn có thể làm giảm chất lượng tín hiệu đầu ra. Việc lựa chọn tụ điện phù hợp và bố trí hợp lý có thể cải thiện đáng kể hiệu suất của bộ khuếch đại, đồng thời giúp giảm các vấn đề tiềm ẩn liên quan đến nhiễu và ghép nhiễu.

Bộ chuyển đổi DC/DC

Trong các mạch chuyển đổi DC/DC, tụ điện bypass góp phần ổn định nguồn điện đầu vào, điều này rất cần thiết cho quá trình chuyển đổi hiệu quả. Bằng cách giảm dao động điện áp và cung cấp dòng điện tức thời, tụ điện bypass giúp giảm nguy cơ xảy ra lỗi và sự cố của các linh kiện. Việc lắp đặt tụ điện bypass đúng cách có thể giúp kéo dài tuổi thọ hệ thống bằng cách giảm ứng suất lên các linh kiện nhạy cảm với biến động điện áp, từ đó cải thiện độ tin cậy hoạt động.

Đường dẫn tín hiệu thông thoáng

Tụ điện bypass đóng vai trò quan trọng trong việc giảm nhiễu trên đường cấp nguồn và duy trì tính toàn vẹn của tín hiệu. Chúng giúp hạn chế nhiễu nguồn ảnh hưởng đến đường tín hiệu, dẫn đến quá trình truyền dữ liệu sạch hơn và ít bị méo hơn. Ứng dụng này chứng tỏ giá trị của chúng trong các hệ thống truyền thông và âm thanh, nơi tính toàn vẹn của tín hiệu là rất quan trọng.

Lọc tần số

Tụ điện có thể đóng vai trò quan trọng trong việc lọc tần số và được sử dụng trong cấu tạo của các bộ lọc thông cao và thông thấp để xác định đáp ứng tần số của mạch. Các tụ điện này cho phép truyền tín hiệu có chọn lọc, giúp kiểm soát quá trình xử lý tín hiệu. Thông qua việc tính toán và thử nghiệm, hiệu suất của bộ lọc có thể được cải thiện để đáp ứng các mục tiêu thiết kế đã định.

Sự khác biệt giữa tụ điện bypass và tụ điện tách nguồn

Chức năng của tụ điện bypass và tụ điện tách nguồn có sự khác biệt nhất định, mặc dù hai thuật ngữ đôi khi được sử dụng thay thế cho nhau trong thực tế.

Tụ điện bypass thường được sử dụng để cung cấp một đường dẫn trở kháng thấp cho nhiễu và các thành phần AC, đặc biệt là nhiễu tần số cao, đi xuống GND. Đường dẫn này giúp giảm nhiễu trên nguồn điện và hạn chế nhiễu ảnh hưởng đến các phần khác của mạch. Tụ điện gốm thường được sử dụng cho các ứng dụng bypass tần số cao nhờ ESR thấp và đặc tính tần số tốt.

Ngược lại, tụ điện tách nguồn tập trung vào việc ổn định điện áp nguồn tại tải bằng cách cung cấp dòng điện tức thời trong các sự kiện quá độ và hấp thụ các thành phần nhiễu trên đường cấp nguồn. Các tụ điện này hoạt động như một bộ đệm chống lại sự dao động điện áp, giúp duy trì nguồn điện ổn định cho IC và các linh kiện nhạy cảm. Việc tách nguồn hiệu quả thường bao gồm việc sử dụng các tụ điện có giá trị khác nhau để xử lý các dải tần số và điều kiện tải khác nhau.

Việc tích hợp hợp lý các tụ điện bypass và tụ điện tách nguồn vào thiết kế mạch giúp nâng cao cả độ tin cậy và hiệu suất. Những linh kiện nhỏ này có ảnh hưởng đáng kể đến hoạt động của hệ thống điện tử, thể hiện tầm quan trọng của thiết kế PCB và bố trí linh kiện đúng cách. Ứng dụng thực tế cho thấy sự cân bằng giữa độ ổn định nguồn, giảm nhiễu và đáp ứng tần số là yếu tố quan trọng để đạt được hiệu suất tối ưu.

Bản tóm tắt

Tụ điện bypass và tụ điện tách nguồn được sử dụng để duy trì tính toàn vẹn của tín hiệu và độ ổn định điện áp trong các hệ thống điện tử, cho dù là để lọc nhiễu, làm ổn định nguồn điện hay cải thiện hiệu suất khuếch đại. Vị trí, giá trị điện dung và loại tụ điện ảnh hưởng trực tiếp đến hoạt động của mạch. Hiểu được chức năng và sự khác biệt giữa các loại tụ điện này giúp tạo ra các hệ thống ổn định và hiệu quả hơn, cho thấy rằng ngay cả những linh kiện nhỏ cũng có thể tác động đáng kể đến hiệu suất của mạch.
