Trong kỷ nguyên sản xuất hiện đại, máy hàn không chỉ đơn thuần là thiết bị nối kết vật liệu bằng nhiệt mà còn là một tổ hợp công nghệ phức tạp với hệ thống nguồn điện tinh vi. Một trong những yếu tố quan trọng quyết định hiệu suất, độ ổn định và tuổi thọ của máy hàn chính là cấu trúc nguồn chuyển mạch. Trong đó, hai công nghệ phổ biến nhất hiện nay là Forward và Flyback.

Hiểu đúng về hai công nghệ này không chỉ giúp kỹ sư, thợ hàn lựa chọn đúng loại máy phù hợp với nhu cầu mà còn giúp doanh nghiệp tối ưu hóa hiệu quả sản xuất, tiết kiệm chi phí điện năng và chi phí bảo trì.

Định nghĩa

Mạch flyback hay flyback converter là một cấu trúc cung cấp điện sử dụng cuộn cảm ghép đôi lẫn nhau, để lưu trữ năng lượng khi dòng điện chạy qua và giải phóng năng lượng khi nguồn điện bị ngắt. Mạch flyback tương tự như mạch boost về cấu tạo và hiệu suất. Tuy nhiên, cuộn sơ cấp của máy biến áp thay thế cuộn cảm, trong khi cuộn thứ cấp cung cấp đầu ra. Trong cấu hình flyback, cuộn sơ cấp và cuộn thứ cấp được sử dụng như hai cuộn cảm riêng biệt.

Đặc tính quan trọng

Đặc tính quan trọng nhất của mạch nguồn Flyback là cực tính của 2 cuộn sơ cấp và thứ cấp. Muốn tạo điện áp dương thì cực tính của 2 cuộn dây phải ngược nhau như hình (phía trên), ngược lại, muốn tạo điện áp âm thì cực tính của 2 cuộn dây phải cùng chiều. Với nguyên tắc hoạt động như sau:

• Khi công tắc đóng, dòng điện qua cuộn sơ cấp sẽ tăng lên. Xét theo cuộn sơ cấp lúc này, điện thế ở đầu có dấu chấm nhỏ hơn so với đầu còn lại, dẫn đến điện thế ở cuộn thứ cấp cũng tương tự. Điện thế ở đầu có dấu chấm của cuộn thứ cấp nhỏ hơn đầu kia của nó, dẫn đến điện áp âm đặt lên diode theo chiều thuận, diode sẽ bị khóa. Nguồn cung cấp cho tải lúc này sẽ do tụ phóng ra.
• Khi công tắc mở, dòng điện qua cuộn sơ cấp giảm. Cuộn sơ cấp khi này có điện thế ở đầu có dấu chấm lớn hơn so với đầu còn lại, dẫn đến cuộn thứ cấp cũng có điện thế tương tự. Điện áp dương đặt lên diode sẽ theo chiều thuận. Khi diode mở, dòng từ cuộn thứ cấp nạp vào tụ đồng thời được cấp cho tải.

Khi dòng điện chạy qua cuộn cảm bị cắt, năng lượng tích trữ trong từ trường được giải phóng do sự đổi chiều đột ngột của điện áp ở cực. Nếu một diode được đặt ở vị trí để dẫn năng lượng tích trữ đến một nơi nào đó hữu ích, thì diode đó được gọi là diode flyback. Điều này chỉ yêu cầu một cuộn dây trên cuộn cảm, vì vậy cuộn cảm sẽ được gọi là biến áp flyback. Sự sắp xếp này có đặc tính thú vị là chỉ truyền năng lượng sang phía thứ cấp của nguồn điện khi công tắc sơ cấp bị tắt.

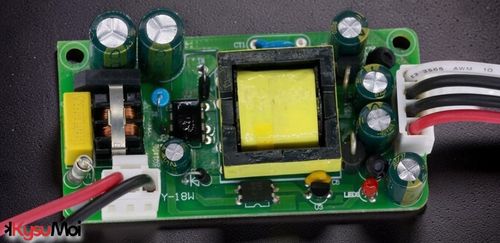

Mạch flyback cơ bản sử dụng một số lượng linh kiện tương đối ít. Thiết bị chuyển mạch cắt điện áp DC đầu vào và năng lượng trong cuộn sơ cấp được chuyển sang cuộn thứ cấp thông qua máy biến áp chuyển mạch. Một diode trong cuộn thứ cấp chỉnh lưu điện áp, trong khi tụ điện làm mịn điện áp chỉnh lưu. Trong mạch thực tế, một mạch phản hồi được sử dụng để giám sát điện áp đầu ra.

Trong ứng dụng điển hình, thiết bị chuyển mạch như transistor được bật và tắt thường bằng tín hiệu điều chế độ rộng xung. Cực của máy biến áp thường được đảo ngược để khi transistor bật, dòng điện chạy trong cuộn sơ cấp; tuy nhiên, diode thứ cấp được phân cực ngược nên dòng điện không chạy trong cuộn dây này. Năng lượng được lưu trữ trong máy biến áp cho đến khi MOSFET được tắt. Năng lượng được lưu trữ tạo ra dòng điện phân cực thuận của diode, từ đó chỉnh lưu để tạo ra đầu ra DC.

Ưu điểm

Một trong những ưu điểm lớn nhất của công nghệ nguồn hàn Flyback là tính đơn giản trong thiết kế mạch, dễ gia công và sản xuất hàng loạt với chi phí thấp. Điều này cho phép tạo ra các mẫu máy hàn kích thước nhỏ, trọng lượng nhẹ, phù hợp với nhu cầu di động hoặc sử dụng cá nhân. Hơn nữa, do sử dụng ít linh kiện hơn so với các mạch phức tạp như Forward hay Half-Bridge, chi phí bảo trì và sửa chữa của thiết bị Flyback cũng thấp hơn đáng kể.

Với khả năng làm việc hiệu quả ở công suất thấp, nguồn flyback rất phù hợp với các thiết bị cần điện áp cao, dòng nhỏ – như hàn điện tử hoặc các tác vụ yêu cầu tính linh hoạt cao mà không cần dòng hàn lớn.

Nhược điểm

Tuy có nhiều ưu điểm về mặt kinh tế và kích thước, nhưng công nghệ nguồn hàn Flyback cũng có những hạn chế nhất định. Do dòng điện ra không liên tục và bị ngắt quãng theo chu kỳ đóng/ngắt của transistor, hiệu suất truyền năng lượng của hệ thống thường thấp hơn so với các kiến trúc nguồn phức tạp hơn. Điều này dẫn đến nhiễu điện từ (EMI) nhiều hơn, có thể ảnh hưởng đến các thiết bị điện tử khác trong cùng môi trường làm việc.

Ngoài ra, khả năng chịu tải thấp khiến các máy hàn dùng nguồn Flyback thường chỉ hoạt động tốt ở mức dưới 500 W. Nếu sử dụng cho các tác vụ hàn công nghiệp liên tục, dòng điện đầu ra không đủ ổn định sẽ ảnh hưởng đến chất lượng mối hàn, dễ dẫn đến cháy đầu que hàn, hồ quang không đều hoặc vật liệu không kết dính tốt.

Biến áp Flyback

Biến áp flyback và biến áp truyền thống hoạt động khác nhau. Biến áp flyback lưu trữ năng lượng trong từ trường của lõi khi công tắc bật. Năng lượng được giữ nguyên cho đến khi công tắc được tắt. Khi công tắc mở, biến áp sẽ truyền năng lượng đã lưu trữ ra đầu ra. Điều này giúp bộ chuyển đổi flyback xử lý các xung điện áp nhanh và tạo ra điện áp cao. Biến áp truyền thống không lưu trữ năng lượng theo cách này. Chúng truyền năng lượng trực tiếp từ cuộn dây này sang cuộn dây kia. Sự khác biệt này làm thay đổi cách mỗi biến áp điều khiển công suất và điện áp.

Cả hai loại máy biến áp đều sử dụng cảm ứng tương hỗ. Trong máy biến áp truyền thống, cuộn dây thứ nhất tạo ra từ trường. Từ trường này đồng thời tạo ra điện áp ở cuộn dây thứ hai. Điều này xảy ra liên tục. Trong máy biến áp flyback, cảm ứng tương hỗ hoạt động nhờ khả năng tích trữ năng lượng. Máy biến áp lưu trữ năng lượng trước, sau đó truyền sang cuộn dây thứ hai. Điều này cho phép máy biến áp flyback tạo ra các xung điện áp cao hơn. Các xung điện áp này hỗ trợ một số công việc điện. Bộ chuyển đổi flyback sử dụng điều này để hoạt động tốt trong không gian hạn chế.

Tần số rất quan trọng đối với cách thức hoạt động của các máy biến áp này. Máy biến áp flyback thường sử dụng tần số cao hơn so với máy biến áp truyền thống. Tần số cao hơn đồng nghĩa với việc lõi có thể nhỏ hơn và nhẹ hơn. Máy biến áp flyback có thể cung cấp điện áp dương hoặc âm, tùy thuộc vào cách bố trí cuộn dây. Máy biến áp truyền thống thường cung cấp điện áp xoay chiều. Máy biến áp flyback có thể cung cấp điện áp một chiều sau khi chỉnh lưu. Điều này làm cho máy biến áp flyback phù hợp với các hệ thống điện hiện đại, nơi kích thước và điện áp là những yếu tố quan trọng.

Ứng dụng

Bộ nguồn chuyển đổi chế độ

Nguồn cung cấp chế độ chuyển đổi sử dụng biến áp flyback để thay đổi điện áp. Bộ nguồn này được sử dụng trong nhiều thiết bị. Các kỹ sư chọn chúng vì chúng nhỏ gọn và cung cấp điện áp cao. Bộ chuyển đổi flyback lưu trữ năng lượng và giải phóng nhanh chóng. Điều này giúp các thiết bị nhỏ có thể thay đổi điện áp. Bộ nguồn chế độ chuyển mạch phải xử lý được các xung điện áp cao. Biến áp flyback rất phù hợp cho mục đích này. Nhiều thiết bị điện tử, chẳng hạn như TV và bộ sạc, sử dụng nguồn điện này. Điện áp cao rất quan trọng đối với các mục đích sử dụng này.

Vai trò của nguồn điện chuyển mạch

Bộ nguồn chuyển mạch chuyển đổi năng lượng điện sang dạng khác. Nó sử dụng bộ chuyển đổi flyback để điều khiển điện áp và dòng điện. Bộ nguồn này được sử dụng trong nhiều lĩnh vực. Các kỹ sư đã ứng dụng nó vào các thiết bị điện tử, máy móc và thiết bị y tế. Biến áp flyback giúp tạo ra điện áp cao. Nó cũng giúp thiết bị an toàn và hoạt động tốt hơn. Một số hệ thống, chẳng hạn như trình điều khiển đèn LED và màn hình, cần điện áp cao. Bộ nguồn chuyển mạch có thể cung cấp điện áp AC hoặc DC. Điều này khiến nó hữu ích cho nhiều công việc.
