PHẦN 1 - Bộ pin

Được rồi, đối với hướng dẫn này, bạn có danh sách đầy đủ các bộ phận bên dưới. Nhưng trước tiên, chúng ta cần bộ pin. Tôi có một vài cục pin 18650 từ một chiếc máy tính xách tay cũ và một số cục pin mới. Tôi sẽ sử dụng 12 cục pin này. Tôi sẽ tạo cặp 2 cục pin song song và sau đó tôi sẽ đặt 6 cục pin này nối tiếp và có được bộ pin 6S.

Danh sách các bộ phận

• 12 pin 18650
• 12 giá đỡ pin
• 1 x BMS 6S
• 1 x Bộ khuếch đại
• 1 x Mô-đun Bluetooth
• 1 x Đèn báo pin
• 1 x Đầu nối giắc cắm DC
• 1 x Loa: được cứu từ Loa cũ
• 1 x Nút nhấn
• 1 x Công tắc
• 1 x Dây chuyển đổi buck nhỏ ,
• dây, hàn, mỏ hàn, v.v.

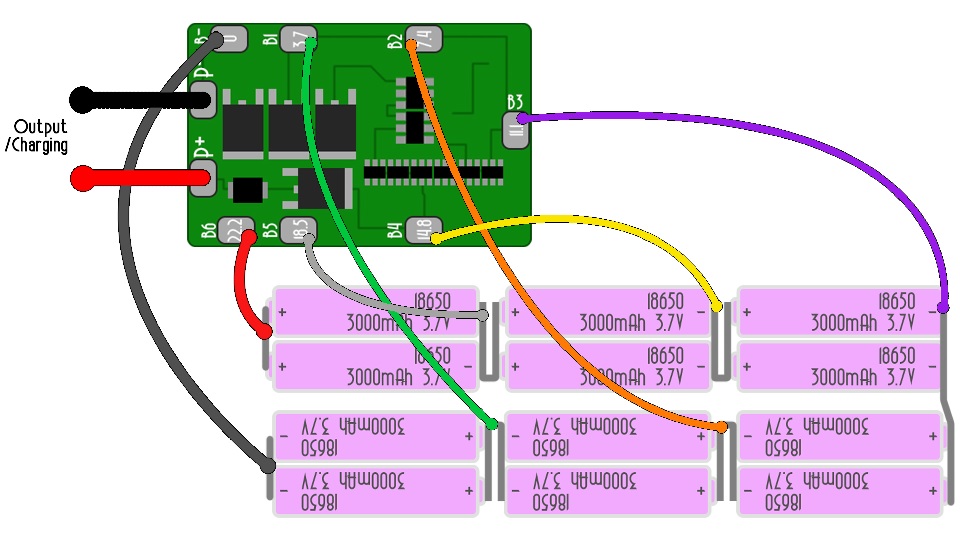

Như bạn có thể thấy ở trên, tôi đã sử dụng những giá đỡ bằng nhựa được làm cho loại pin này. Chúng rất dễ sử dụng và bạn có thể tạo cho chúng bất kỳ hình dạng nào. Chỉ cần ghép chúng lại với nhau theo số lượng bạn cần. Trong trường hợp của tôi, tôi cần 6 giá đỡ cho phần dưới và 6 giá đỡ nữa cho phần trên. Sau đó, tôi đặt một gói song song với mặt dương hướng lên trên, sau đó là gói enxt với mặt âm hướng lên trên, v.v. Tôi sử dụng máy hàn điểm để ghép các bộ phận như trong sơ đồ bên dưới. Sau đó, tôi hàn mô-đun BMS 6S như bên dưới trong sơ đồ và bộ pin đã sẵn sàng.

Bây giờ chúng ta có bộ pin 6S 25,2V và trong trường hợp của tôi, sử dụng pin 3000mAh và 2 pin song song, với tổng dung lượng là 6000mAh. Như vậy là đủ tốt cho dự án này. Bây giờ là lúc kết nối nó với phần còn lại của mạch mà bạn sẽ tìm thấy ở phần tiếp theo. Vậy chúng ta hãy cùng xem...

PHẦN 2 - Sơ đồ

Sơ đồ khá đơn giản. Giữa pin và phần còn lại của mạch, chúng ta có một công tắc BẬT/TẮT. Vì vậy, chúng ta kết nối cực dương của pin với công tắc đó và công tắc được kết nối với 3 thứ: với đầu vào dương của bộ khuếch đại, với đầu vào dương của bộ chuyển đổi buck nhỏ và với đầu vào của đồng hồ đo điện áp. Bộ chuyển đổi buck đó được sử dụng để hạ điện áp từ 25V xuống 4,2V cho mô-đun Bluetooth.

Vì vậy, như bạn có thể thấy ở trên trong sơ đồ, chúng ta không có nhiều kết nối. Kết nối R, AGND và L từ mô-đun âm thanh Bluetooth với đầu vào của bộ khuếch đại. Kết nối một hoặc cả hai đầu ra của bộ khuếch đại với loa của bạn và đảm bảo loa đủ mạnh. Hàn đầu nối đầu vào vào pin. Pin có BMS như đã thấy trước đó nên nó sẽ được sạc và cân bằng nếu chúng ta áp dụng chính xác 25,2V vào đầu vào chính. Chúng ta có thể thấy thời điểm sạc pin trên chỉ báo điện áp được kết nối sau công tắc BẬT/TẮT. Đối với chiết áp âm lượng, tôi đã hàn lại chiết áp mà bộ khuếch đại có và hàn lại theo cùng một cách nhưng sử dụng dây mỏng dài. Ngoài ra, điều quan trọng là hãy đảm bảo bạn đặt bộ chuyển đổi buck nhỏ thành 4,2V trước khi kết nối nó với mô-đun BT, nếu không bạn có thể làm cháy nó. Và thế là xong.

PHẦN 3 - Lắp ráp tất cả

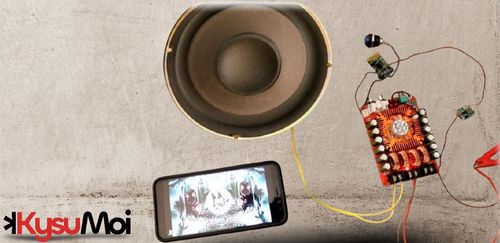

Bây giờ, trước tiên tôi tạo các kết nối trong sơ đồ bên ngoài vỏ gỗ để đảm bảo nó hoạt động. Dù sao đi nữa, tôi tạo 2 lỗ trên đỉnh vỏ và đặt công tắc bật/tắt (màu đỏ) và công tắc ghép (nút màu xanh). Trước tiên, tôi hàn các dây dài vào đó rồi kết nối chúng với mạch. Sau đó, tôi tạo một lỗ khác và đặt đèn báo pin và kết nối nó với công tắc. Tôi đặt pin vào bên trong vỏ bằng vít.

Cuối cùng, tôi hàn lại chiết áp âm lượng và hàn lại bằng dây dài. Tôi tạo một lỗ khác ở bên cạnh hai nút còn lại và đặt chiết áp âm lượng bằng núm nhựa. Sau đó, tôi vặn chặt bộ khuếch đại vào bên trong vỏ và lắp tất cả các dây. Tôi kết nối loa và bây giờ tôi có thể vặn chặt loa lại và thêm nắp nhựa và dự án đã hoàn thành...

PHẦN 4 - Kiểm tra

Cuối cùng, bây giờ mọi thứ đã ở bên trong, tôi bật nguồn và tôi có thể thấy mức pin. Nếu pin yếu, chỉ cần sử dụng bộ nguồn được đặt thành 25,2V và sạc pin. Tôi nhấn nút ghép nối và sau tiếng bíp, tôi bật Bluetooth trên điện thoại thông minh của mình và kết nối với mô-đun và phát nhạc. Nó hoạt động rất tốt...

‍
