Tổng quan về bộ chuyển đổi flyback

Hiện nay, flyback là một thành phần vô cùng quan trọng trong lĩnh vực điện-điện tử. Đây là một

bộ chuyển đổi hoạt động dựa trên nguyên lý lưu trữ năng lượng từ trường và giải phóng nó khi cần. Flyback được lựa chọn hàng đầu nhờ khả năng cách ly giữa đầu vào và đầu ra thông qua biến áp. Điều này mang lại cho flyback những ưu điểm vượt trội như cải thiện được tính an toàn, điều chỉnh được phía thứ cấp hay có thể cung cấp điện áp và dòng điện một cách ổn định trong suốt quá trình hoạt động. Bài viết này đưa ra phân tích tổng thể về việc thiết kế và điều chỉnh phía thứ cấp của bộ chuyển đổi flyback.

Điều chỉnh phía thứ cấp là gì?

Theo định nghĩa, bộ chuyển đổi flyback có thể điều chỉnh được phía thứ cấp thông qua một vòng phản hồi xuất phát từ phía tải và quay ngược trở lại mạch điều khiển. Quá trình điều chỉnh này của flyback sẽ giúp hệ thống nhận diện được sự thay đổi của tải để từ đó tự động điều chỉnh công suất nhằm duy trì ổn định điện áp và dòng điện đầu đầu ra. Chính vì vậy, các kỹ sư thiết kế cần đưa ra một mạch điều chỉnh phía thứ cấp hoàn hảo để đảm bảo hệ thống có hiệu suất và độ tin cậy cao.

Nguyên lý hoạt động của bộ chuyển đổi flyback

Về nguyên lý hoạt động, khi công tắc của bộ chuyển đổi flyback mở hoặc đóng thì dòng điện sẽ đi qua cuộn dây sơ cấp và tạo ra từ trường bên trong máy biến áp. Khi công tắc này tắt đi, năng lượng trong từ trường sẽ được truyền từ cuộn dây sơ cấp sang cuộn dây thứ cấp để cung cấp điện cho phụ tải. Điều này đặt ra yêu cầu phải duy trì điện áp đầu ra ổn định, vì vậy các kỹ sư đã thiết kế ra mạch hồi tiếp để theo dõi các tín hiệu điện áp đầu ra, đồng thời điều chỉnh tần số và chu kỳ hoạt động của công tắc.

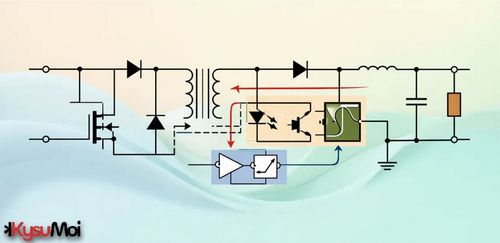

Cấu tạo của mạch phản hồi điều chỉnh

Về cấu tạo, mạch hồi tiếp sử dụng thành phần opto-isolator để tách biệt điện áp đầu vào và đầu ra của hai phía từ cho phép điều chỉnh điện áp phía sơ cấp. Điều này tưởng chừng đơn giản nhưng lại vô cùng quan trọng trong các ứng dụng yêu cầu về sự tách biệt hoàn toàn về điện áp giữa hai phía. Để làm được điều này, các kỹ sư đã sử dụng Opto-isolators để kết nối tín hiệu hồi tiếp từ đầu ra để đưa về mạch điều khiển mà không bị ảnh hưởng bởi mức điện áp cao.

Bên cạnh Opto-isolators, các kỹ sư cũng sử dụng bộ khuếch đại lỗi trong mạch điều chỉnh để so sánh mức điện áp đầu ra thực tế so với mức tham chiếu. Hệ thống sẽ tự động tính toán ra mức sai lệch giữa hai tín hiệu này để đưa ra tín hiệu điều chỉnh một cách kịp thời. Không chỉ vậy, mạch hồi tiếp cũng cần được thiết kế một cách tối ưu để đảm bảo độ chính xác và phản hồi nhanh nhằm giảm thiểu đáng kể hiện tượng dao động kéo dài.

Ưu điểm của flyback

Hiện nay, flyback mang lại những lợi ích đáng kể từ việc sử dụng an toàn đến việc tiết kiệm chi phí cho người tiêu dùng. Flyback với khả năng cách ly có thể bảo vệ thiết bị, đồng thời tăng cường tính an toàn cho người sử dụng. Khi xảy ra hiện tượng điện áp cao, flyback sẽ cách ly thiết bị ra khỏi hệ thống nhằm giảm thiểu rủi ro về mặt hỏng hóc và đồng thời tăng độ bền cho thiết bị. Việc cách ly này cũng giúp nguồn cung cấp khả thiểu một cách đáng kể nhiễu và nâng cao hiệu suất chung.

Bên cạnh lợi ích về an toàn, flyback cũng cho phép thiết kế gọn nhẹ hơn so với nhiều loại bộ chuyển đổi khác. Điều này là nhờ vào cấu trúc của biến áp, cho phép tích hợp nhiều chức năng trong một không gian nhỏ. Việc giảm bớt số lượng linh kiện và tối ưu hóa thiết kế cũng có thể góp phần giảm chi phí sản xuất, một yếu tố quan trọng trong các ứng dụng công nghiệp và tiêu dùng.

Bên cạnh ưu điểm về mặt an toàn, các nhà cung cấp hiện nay cũng đang tung ra thị trường những thiết flyback có thiết kế ngày càng gọn nhẹ hơn nhiều so với các bộ chuyển đổi khác. Sở dĩ điều này có thể đạt được là do cấu trúc máy biến áp của flyback được tích hợp trong một không gian nhỏ. Các kỹ sư cũng đã giảm bớt đáng kể số lượng các linh kiện, đồng thời tối ưu hóa trong quá trình thiết kế để góp phần giảm chi chi phí sản xuất thiết bị.

Ứng dụng của flyback trong các thiết bị điện tử

Hiện nay, bộ chuyển đổi flyback với khả năng điều chỉnh phía sơ cấp đã mang lại nhiều lợi ích đáng kể cho nhiều thiết bị khác nhau như máy tính, thiết bị y tế và máy móc trong công nghiệp. Mang theo hai ưu điểm lớn là hiệu suất cao và thiết bị nhỏ gọn, flyback luôn được xem là một lựa chọn hoàn hảo cho các thiết bị cần hoạt động ổn định trong các môi trường khắc nghiệt.

Quá trình tối ưu hóa mạch hồi tiếp

Mạch hồi tiếp cần được tối ưu hóa để giảm thiểu độ trễ và tăng cường khả năng phản hồi. Việc sử dụng các công nghệ hiện đại, như mạch tích hợp (IC) cho điều chỉnh điện áp, có thể giúp đơn giản hóa cấu trúc và giảm kích thước mạch. Đồng thời, cần phải kiểm tra kỹ lưỡng để phát hiện các vấn đề tiềm ẩn có thể gây ra mất ổn định trong quá trình hoạt động.

Các kỹ sư đang không ngừng tối ưu hóa mạch hồi tiếp để giảm thiểu độ trễ và tăng cường khả năng phản hồi cho toàn hệ thống. Hiện nay, một số các cơ sở sản xuất đã sử dụng các công nghệ hiện đại như mạch tích hợp IC để điều chỉnh điện áp, đồng thời làm cấu trúc và kích thước của thiết bị ngày càng đơn giản và nhỏ gọn hơn. Không chỉ vậy, trong suốt quá trình hoạt động, mạch hồi tiếp cũng phải được kiểm tra kỹ lưỡng nhằm phát hiện ra các vấn đề lỗi tiềm ẩn để đưa ra các giải pháp khắc phụ kịp thời.

Kết luận

Nhìn chung, việc cách ly trong bộ chuyển đội flyback mang lại nhiều lợi ích đáng kể trong quá trình vận hành các thiết bị. Điều này giúp nâng cao hiệu suất của thiết bị, đáp ứng nhu cầu người dùng và đồng thời thúc đẩy sự phát triển của các lĩnh vực liên quan đến nó.
