Nói một cách đơn giản, mạch điều khiển âm thanh là mạch cho phép chúng ta điều khiển đầu ra của các thiết bị âm thanh. Điều khiển đầu ra có nghĩa là chúng ta có thể điều khiển Âm lượng, Âm bổng và Âm trầm của đầu ra Âm thanh. Vì vậy, để đạt được mục đích này, chúng ta phải điều khiển tần số đầu ra. Nếu chúng ta có thể điều khiển tần số đầu ra thì mục đích của chúng ta đã đạt được!

Để kiểm soát tần số đầu ra, chúng ta phải sử dụng một số loại bộ lọc, chỉ cho phép các tín hiệu của một số dải tần số cụ thể và chặn các tín hiệu khác. Với mục đích này, chúng ta có hai loại bộ lọc,

1. Bộ lọc thông cao
2. Bộ lọc thông thấp

Bộ lọc thông cao:

Bộ lọc thông cao ( HPF ) là bộ lọc điện tử cho phép truyền các tín hiệu có tần số cao hơn tần số cắt và chặn tất cả các tín hiệu tần số thấp khác thấp hơn tần số cắt. Nó cũng là bộ lọc cắt thấp hoặc bộ lọc cắt âm trầm. Nó được sử dụng để loại bỏ tiếng ồn khỏi âm thanh và được sử dụng trong các mạch khuếch đại âm thanh.

Bộ lọc thông thấp:

Bộ lọc thông thấp ( LPF ) là bộ lọc cho phép các tín hiệu có tần số thấp hơn tần số cắt và chặn tất cả các tín hiệu có tần số cao hơn khác cao hơn tần số cắt. Đáp ứng tần số chính xác của bộ lọc phụ thuộc vào thiết kế bộ lọc. Nó cũng là bộ lọc cắt cao hoặc bộ lọc cắt treble trong các ứng dụng âm thanh. Bộ lọc thông thấp hoàn toàn ngược lại với bộ lọc thông cao.

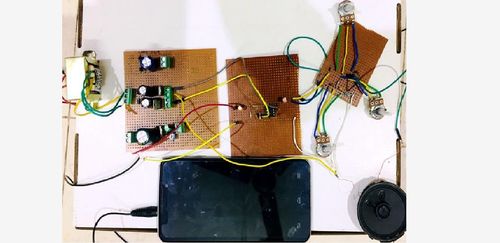

Bây giờ, tín hiệu âm thanh là gì ? Vì vậy, tín hiệu âm thanh không gì khác ngoài sự kết hợp của tần số thấp và tần số cao. Bass được gọi là âm sắc dải tần số thấp hơn hoặc nốt thấp . Và Treble được gọi là âm sắc dải tần số cao hoặc nốt cao hơn. Vì vậy, trong bài viết này, chúng tôi sẽ giải thích cách điều khiển Bass, Treble và âm lượng bằng mạch điều khiển âm thanh.

Mạch này chỉ cần số lượng linh kiện tối thiểu, rất tiết kiệm chi phí và hầu hết các linh kiện cần thiết đều có thể tìm thấy trong hộp đồ cũ của bạn.

Các thành phần cần thiết:

Mạch cung cấp nguồn kép cho Op-Amp trong bộ điều khiển âm thanh:

Đối với OP-AMP trong Mạch điều khiển âm thanh , chúng ta cần hai nguồn cung cấp, +15V và -15V. Chúng ta có thể lấy cả hai nguồn cung cấp từ mạch cung cấp điện kép. Sơ đồ kết nối của mạch này được hiển thị bên dưới. Chúng ta đang sử dụng IC7815 và IC7915 để lấy +15 Volt và -15 Volt. +15 Volt và -15 Volt này được cấp cho TL072C.

Chúng tôi đã sử dụng một máy biến áp 12-0-12 để tạo ra 15v từ nguồn cung cấp AC 230v. Máy biến áp sẽ hạ điện áp từ 230V xuống 12V. Ở đây chúng tôi đang kết nối bộ chỉnh lưu cầu bằng diode IN4007. Điều này sẽ chỉnh lưu nguồn cung cấp 12V. Chúng tôi đang kết nối 2 tụ điện của 2200μF, 25V cho mục đích lọc. Sau đó, nó được đưa đến IC7815 và IC7915. IC 7815 cung cấp cho chúng ta +15Volt và IC7915 cung cấp cho chúng ta -15Volt. Đó là cách hoạt động của nguồn cung cấp kép.

Sơ đồ mạch điện và giải thích:

Ở đây chúng ta có thể thấy rằng đầu vào âm thanh được đưa vào mạch và sau khi chúng ta sử dụng bộ lọc thông thấp và bộ lọc thông cao, giải thích về bộ lọc thông cao và bộ lọc thông thấp được đưa ra bên dưới. Ở đây, từ Nguồn cung cấp kép, chúng ta có nguồn cung cấp +15Volt và -15Volt được đưa thêm vào Bộ khuếch đại thuật toán TL072. Ở đây +15V được đưa vào cực thứ 8 và -15V được đưa vào cực thứ 4 của bộ khuếch đại thuật toán TL072. Đầu vào âm thanh được đưa vào cực thứ 3 của TL072 và chúng ta có đầu ra từ cực thứ 1 của TL072. Sau đó, đầu ra này được đưa vào Biến trở (chiết áp). Và với các Chiết áp này, chúng ta có thể thay đổi Âm lượng, Âm bổng và Âm trầm. Đầu ra được tạo ra thông qua loa thông thường. Ở đây chúng ta đã sử dụng loa công suất thấp, đó là lý do tại sao âm thanh đầu ra thấp, hãy kiểm tra Video được đưa ra ở cuối.

Ở đây chúng tôi đã kết nối Ba biến trở để điều khiển Âm lượng, Âm trầm và Âm bổng. Khi bạn xoay núm biến trở, thông số tương ứng (âm lượng, âm bổng và âm trầm) sẽ thay đổi tương ứng.

Hoạt động của mạch điều khiển âm thanh:

Mạch điều khiển âm thanh chủ yếu được sử dụng để điều khiển băng thông tín hiệu và đáp ứng nhu cầu âm nhạc. Chúng ta có thể chia thành hai phần: Mạch khuếch đại và mạch điều khiển âm thanh.

Mạch khuếch đại :

Nó bao gồm một bộ khuếch đại hoạt động không đảo TL072. Điện trở R3 được sử dụng cho phản hồi và Điện trở R4 được kết nối với đất. Hai điện trở này (R3 và R4) điều khiển độ lợi của bộ khuếch đại hoạt động. Độ lợi sẽ là Av = 1+ (R3 / R4). Để giảm hiệu ứng bù trừ trên đầu ra của bộ khuếch đại hoạt động, điện trở R2 được sử dụng.

Tụ điện C2 được sử dụng ở đây như một tụ điện tách ghép cũng như để cắt tần số thấp.

Mạch điều khiển âm thanh:

Biến trở RV1 được sử dụng để điều khiển BASS, RV2 được sử dụng để điều khiển Treble và RV3 được sử dụng để điều khiển Volume. Điện trở R7 tạo ra sự cách ly giữa Bass và Treble.

Để vận hành mạch , hãy kết nối các thành phần theo sơ đồ mạch, cung cấp nguồn +15v và -15v cho opamp TL072 và cung cấp đầu vào âm thanh từ thiết bị di động bằng cách kết nối giắc cắm âm thanh 3,5 mm vào mạch. Bây giờ bạn có thể điều khiển Bass, Treble và Volume bằng cách xoay ba biến trở trên mạch.

‍
