Mạch dao động đa hài được sử dụng trong nhiều loại mạch và rất dễ chế tạo. Chúng có thể được xây dựng chỉ bằng một vài transistor, hoặc một mạch dao động đa hài rất đơn giản có thể được xây dựng bằng cách sử dụng một bộ khuếch đại thuật toán. Mạch này có thể được sử dụng trong nhiều ứng dụng khác nhau yêu cầu một mạch dao động sóng vuông đơn giản.

Sử dụng mạch khuếch đại thuật toán là một giải pháp thay thế phù hợp về nhiều mặt. Mặc dù có thể được chế tạo chỉ bằng hai transistor, mạch khuếch đại thuật toán hiện nay rất rẻ, và xét về chi phí, sự khác biệt thường không đáng kể.

Vì các mạch khuếch đại thuật toán có giá thành thấp và dễ tìm, chúng thường được ưa chuộng hơn so với các bóng bán dẫn. Các mạch khuếch đại thuật toán đa hài sử dụng ít linh kiện hơn, giúp việc chế tạo trở nên đơn giản và thuận tiện hơn.

Mạch đa dao động

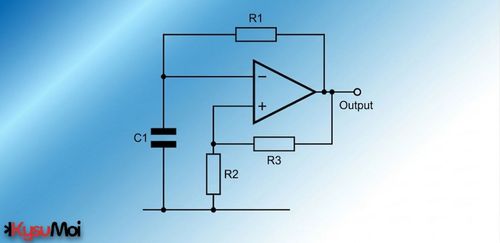

Mạch đa hài tương đối đơn giản, chỉ cần một op-amp, cùng với ba điện trở và một tụ điện, như hình bên dưới.

Các mạch khuếch đại tín hiệu hoạt động của mạch đa hài và mạch dao động.

Chu kỳ dao động có thể được tính bằng công thức:

Mặc dù nhiều mạch đa hài được xây dựng bằng các cổng logic đơn giản, mạch này có ưu điểm là có thể tạo ra tín hiệu đầu ra cao hơn nhiều so với các mạch logic được cấp nguồn 5 volt. Hơn nữa, mạch dao động đa hài rất đơn giản, chỉ cần một bộ khuếch đại thuật toán (op amp), ba điện trở và một tụ điện.

Nguyên lý hoạt động của mạch đa hài.

Mạch đa hài của một bộ khuếch đại thuật toán bao gồm hai phần. Phần hồi tiếp đến tụ điện được tạo ra từ điện trở R1, trong khi phần trễ được tạo ra từ hai điện trở R2 và R3.
