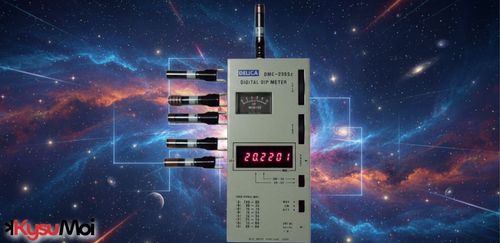

Máy đo độ dốc thường được gọi là máy dao động độ dốc lưới hoặc GDO là một thiết bị kiểm tra đơn giản nhưng hiệu quả có thể cung cấp chỉ báo về nhiều thông số RF của mạch và linh kiện.

Tên gọi bộ dao động nhúng lưới xuất phát từ thời điểm các thiết bị thử nghiệm này sử dụng ống chân không hoặc van nhiệt điện tử, nhưng ngày nay, với chất bán dẫn là thành phần hoạt động được sử dụng rộng rãi nhất, các tên gọi bao gồm đồng hồ đo nhúng cổng, đồng hồ đo nhúng hoặc đơn giản là máy nhúng.

Máy đo độ dốc hoặc bộ dao động độ dốc lưới có thể đo mạch thử nghiệm mà không cần thăm dò trực tiếp - cuộn dây đo độ dốc chỉ cần được đặt gần thiết bị mục tiêu. Nhờ tính tiện lợi, nó được sử dụng rộng rãi để chế tạo, sửa chữa và điều chỉnh radio, tivi và bất kỳ thiết bị RF nào khác.

Máy đo độ dốc là gì

Máy đo độ dốc hoặc máy dao động độ dốc là một thiết bị chứa bộ dao động có thể điều chỉnh trên một dải tần số rộng. Thông thường, có một số dải tần số có thể được lựa chọn bằng cách sử dụng cuộn dây cắm ngoài.

Hoạt động của đồng hồ đo độ dốc hoặc bộ dao động độ dốc lưới phụ thuộc vào thực tế là khi một bể chứa hoặc mạch điều chỉnh của bộ dao động được đặt gần một mạch cộng hưởng khác thì dòng điện dao động sẽ giảm khi được điều chỉnh đến tần số cộng hưởng của mạch ngoài.

Tâm của độ dốc cho biết tần số cộng hưởng thực tế của mạch mà đồng hồ đo độ dốc hoặc bộ dao động độ dốc lưới được kết nối.

Bằng cách đặt bộ dao động dip gần một mạch điều chỉnh theo cách này, có thể kiểm tra tần số cộng hưởng của hầu hết mọi mạch điều chỉnh, bất kể nó nằm trên bảng mạch hay là một phần của ăng-ten. Do đó, đồng hồ đo dip hoặc bộ dao động dip dạng lưới về cơ bản là một dạng bộ dao động tần số biến thiên được hiệu chuẩn, cho phép theo dõi dòng điện dao động.

Ngoài chức năng hoạt động như một bộ dao động, hầu hết các máy đo độ dốc đều có khả năng tắt bộ dao động để có thể sử dụng như một máy đo sóng hấp thụ. Ở chế độ này, máy đo độ dốc có thể được sử dụng để thu các tín hiệu mạnh như trường RF gần máy phát hoặc bộ cấp nguồn mang công suất RF. Ở dạng này, chúng rất hữu ích để kiểm tra băng tần của một đường truyền.

Có thể thấy rằng máy đo độ dốc có thể được sử dụng theo nhiều cách khác nhau. Chỉ cần một chút khéo léo, chúng có thể được sử dụng để thực hiện nhiều phép đo đa dạng, rất hữu ích khi lắp đặt và thử nghiệm ăng-ten.

Hoạt động của mạch dao động lưới điện / mạch đo độ dốc

Khi cuộn dây của bộ dao động lưới hoặc đồng hồ đo độ dốc được đặt gần mạch cộng hưởng đang được thử nghiệm, thì một phần năng lượng từ cuộn dây dao động của đồng hồ đo độ dốc sẽ được truyền đến mạch cộng hưởng.

Sự ghép nối giữa hai mạch đạt mức tối đa khi tần số của bộ dao động đo độ dốc giống với tần số của mạch cộng hưởng đang được thử nghiệm.

Năng lượng kết hợp được cung cấp từ bộ dao động độ dốc lưới/đồng hồ đo độ dốc, và điều này làm giảm biên độ dao động. Do đồng hồ đo được đặt trong mạch GDO theo dõi dòng điện được rút ra, và dòng điện này tỷ lệ thuận với mức dao động, nên dòng điện giảm trong những trường hợp này.

Theo cách này, tần số cộng hưởng của mạch đang thử nghiệm tương ứng với tần số của điểm sụt áp tối thiểu. Tần số này có thể được đọc trực tiếp từ thang đo trên bộ dao động sụt áp lưới hoặc đồng hồ đo sụt áp.

Ưu điểm của hình thức đo lường này là các linh kiện không cần phải được cấp nguồn, cũng không cần phải tháo chúng ra khỏi mạch để kiểm tra.

Ưu điểm và nhược điểm của máy đo độ dốc

Máy đo độ dốc hoặc bộ dao động độ dốc dạng lưới là một thiết bị kiểm tra tương đối đơn giản. Thiết bị này có cả ưu điểm và nhược điểm.

Về cơ bản, máy đo độ dốc hay GDO là một thiết bị rất đơn giản nhưng có thể cung cấp cái nhìn sâu sắc đáng kể về nhiều khía cạnh khác nhau của hiệu suất của các mạch và thành phần tần số vô tuyến.

Máy đo độ dốc không thực sự chính xác nhưng có thể được sử dụng để đưa ra chỉ dẫn chung về các thông số và hiệu suất.

Ưu điểm của máy đo độ dốc lưới/máy đo độ dốc

• Tính đơn giản:  do đó mạch GDO đơn giản và chi phí tương đối thấp.
• Tính linh hoạt:  Máy đo độ dốc là một thiết bị linh hoạt có thể được sử dụng theo nhiều cách khác nhau để thực hiện nhiều phép đo.
• Chi phí thấp:  Máy đo độ dốc/bộ dao động độ dốc lưới có chi phí thấp hơn nhiều so với các thiết bị RF khác và do đó nằm trong khả năng tài chính của nhiều người đam mê và nghiệp dư vô tuyến.
• Không cần kết nối trực tiếp:  Máy đo độ dốc chỉ cần cuộn dây của nó được đặt gần mạch điện hoặc mạch điều chỉnh đang được kiểm tra. Không cần kết nối trực tiếp. Điều này rất thuận tiện khi sử dụng.

Nhược điểm của bộ dao động độ dốc lưới/đồng hồ đo độ dốc

• Độ không chính xác:  Đơn giản - do đó máy đo độ dốc / GDO rất không chính xác.
• Bộ dao động chạy tự do:  Bộ dao động đo độ dốc lưới hoặc đồng hồ đo độ dốc sử dụng bộ dao động chạy tự do, do đó phải tuân theo tất cả các dung sai của loại mạch này. Nó không thể cung cấp độ chính xác kỹ thuật số như nhiều thiết bị vô tuyến hiện nay.
• Ghép nối:  Ghép nối mạch điều chỉnh của bộ dao động bên trong GDO với mạch ngoài có nghĩa là mạch dao động bị 'kéo' bởi mạch ngoài và điều này dẫn đến độ không chính xác thậm chí còn cao hơn.

Khi được sử dụng cẩn thận và hiểu rõ những hạn chế của nó, máy đo độ dốc hoặc bộ dao động độ dốc lưới, GDO là một thiết bị rất tiện dụng. Nó nhanh chóng cung cấp chỉ báo chính xác về nhiều thông số, thường với độ chính xác đủ cho nhiều ứng dụng.
