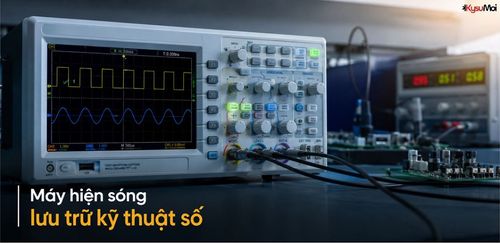

Máy hiện sóng lưu trữ kỹ thuật số (DSO) là một loại máy hiện sóng lưu trữ đặc biệt, có khả năng lưu trữ tín hiệu đầu vào trong nhiều năm và hiển thị nó trên màn hình CRT khi cần. Nguyên lý hoạt động của máy hiện sóng lưu trữ kỹ thuật số (DSO) hoàn toàn ngược lại với máy hiện sóng lưu trữ tương tự (ASO). Trong máy hiện sóng lưu trữ tương tự (ASO), tín hiệu đầu vào được lưu trữ trong bộ nhớ lưới và khi cần hiển thị tín hiệu, chùm tia điện tử (hoặc súng điện tử) sẽ được kích hoạt, chiếu vào bộ nhớ lưới đi qua bộ khuếch đại ngang và cuối cùng hiển thị tín hiệu trên màn hình CRT. Tín hiệu được lưu trữ có thể được sử dụng để hiển thị trong vài ngày vì tín hiệu có xu hướng mờ dần. Trong DSO, hoạt động và nguyên lý làm việc hoàn toàn khác với ASO.

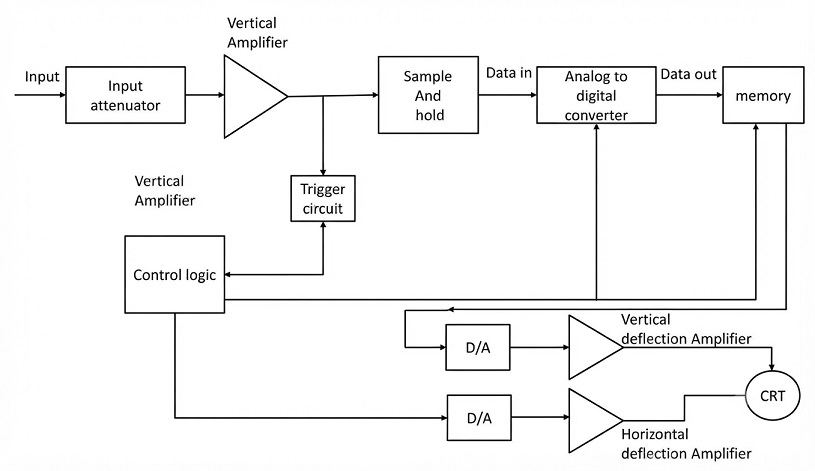

Trong máy hiện sóng số (DSO), tín hiệu được lưu trữ dưới dạng số chứ không phải dạng tương tự. Việc chuyển đổi tín hiệu tương tự sang dạng số/nhị phân có thể được thực hiện thông qua kỹ thuật chuyển đổi tương tự sang số (ADC). Tín hiệu đã chuyển đổi sau đó được lưu trữ trong bộ nhớ, hoạt động như một đơn vị lưu trữ trong DSO. Bất cứ khi nào cần hiển thị tín hiệu trên màn hình CRT, tín hiệu số sẽ được tái tạo lại thành dạng tương tự bằng kỹ thuật chuyển đổi số sang tương tự (DAC). Hình dưới đây là sơ đồ khối của DSO.

Nguyên lý hoạt động của DSO

Khi một tín hiệu tương tự được đưa vào, nó sẽ đi qua mạch suy giảm, nơi các tín hiệu nhiễu không mong muốn được làm suy giảm, và tín hiệu sạch này được đưa đến bộ khuếch đại dọc để thực hiện việc lấy mẫu và chuyển đổi tín hiệu đầu vào thành tín hiệu số. Tín hiệu tương tự đã được chuyển đổi số được lưu trữ trong bộ nhớ, và chúng ta có thể sử dụng nó nhiều lần để hiển thị trên màn hình CRT. Về phần mạch điều khiển, nó điều khiển bộ chuyển đổi ADC (bộ chuyển đổi tương tự sang số) và các bộ khuếch đại lệch hướng. Cả bộ khuếch đại lệch hướng dọc và ngang đều được kết nối với bộ chuyển đổi DAC (bộ chuyển đổi số sang tương tự) để làm lệch chùm electron và do đó làm lệch đường hiển thị trên màn hình CRT. Đó là nguyên lý hoạt động của máy hiện sóng số (DSO).

Ưu điểm của DSO

• DSO rất dễ sử dụng và cũng cho phép tự động hóa.
• Chúng ta có thể lưu trữ nhiều tín hiệu đầu vào cùng một lúc, điều mà ASO không thể làm được.
• DSO có thể hiển thị hình ảnh chất lượng tốt hơn nhiều.
• DSO có giá thành tương đối rẻ hơn so với ASO.

Ứng dụng của DSO

• DSO có thể được sử dụng trong việc hiển thị trực quan các mục tiêu radar.
• Máy hiện sóng số (DSO) có thể được sử dụng để đo điện áp và dòng điện xoay chiều và một chiều.
• DSO có thể được sử dụng trong lĩnh vực viễn thông.
• DSO được sử dụng như một thiết bị giám sát.
• Trong lĩnh vực hạt nhân, các nhà khoa học sử dụng DSO để nghiên cứu những thay đổi môi trường khi không có tín hiệu từ mặt đất/tế bào.

Chức năng của DSO

DSO là một thiết bị dùng để hiển thị và phân tích tín hiệu điện tử. Nó vẽ dạng sóng hoặc đồ thị biểu diễn điện áp tín hiệu tức thời theo thời gian.
