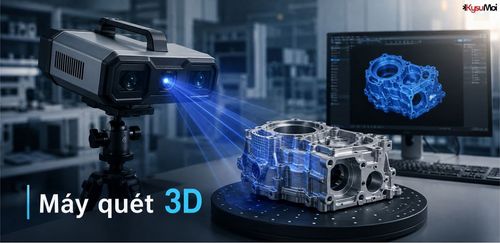

Máy quét 3D là thiết bị phân tích các vật thể hoặc môi trường trong thế giới thực để thu thập thông tin về hình dạng của chúng, và trong nhiều trường hợp, cả các đặc điểm bên ngoài (như màu sắc và kết cấu). Dữ liệu thu thập được sau đó được sử dụng để tạo ra mô hình máy tính kỹ thuật số ba chiều.
Các nguyên tắc đo lường của hệ thống quét 3D là gì?
Nguyên tắc đo hình học tương tự nhau đối với các loại hệ thống quét laser 3D khác nhau. Máy quét laser 3D sử dụng công nghệ tam giác laser, một kỹ thuật thị giác máy tính, để thu thập dữ liệu quét 3D bằng cách kết hợp máy phát laser với camera. Tia laser chiếu lên vật thể được định hình lại để phù hợp với đường viền của vật thể. Hai camera chụp ảnh theo một hình dạng cụ thể, thu được dữ liệu quét 3D của bề mặt vật thể.
Hệ thống quét 3D có thể được ứng dụng như thế nào trong đo lường và kiểm tra cơ khí?
Trống phay là một bộ phận quan trọng của máy phay mặt đường và cần được kiểm tra nghiêm ngặt để tránh mài mòn và biến dạng do tải trọng nặng, điều này có thể làm giảm tuổi thọ của thiết bị. Các phương pháp kiểm tra truyền thống sử dụng phép đo tiếp xúc bằng đầu dò. Tuy nhiên, do có nhiều góc khó tiếp cận trên bộ phận này, tốc độ đo chậm và dữ liệu thường không đầy đủ. Hơn nữa, đầu cắt của trống phay có thể di chuyển, khiến việc đo chính xác vị trí của nó sau khi lắp ráp trở nên rất khó khăn. Hệ thống quét 3D cung cấp một giải pháp chính xác và toàn diện cho nhiệm vụ này. Sau khi thu được dữ liệu quét từ máy quét laser 3D, dữ liệu quét của đầu cắt và trống phay có thể được ảo hóa trong phần mềm để kiểm tra, giúp cải thiện đáng kể hiệu quả hoạt động.
Hệ thống quét 3D thông minh bao gồm phần cứng của bộ theo dõi ánh sáng và máy quét laser 3D di động với khung đánh dấu cứng cáp. Trong quá trình quét, không cần đặt các điểm đánh dấu định vị trên phôi cần đo. Điều này không chỉ tăng tính tiện lợi khi sử dụng máy quét di động mà còn cho phép quét ngay lập tức tại điểm quét. Máy quét 3D không yêu cầu điều kiện làm việc cao hoặc định vị phôi; nó có thể quét và kiểm tra phôi trực tiếp trên dây chuyền sản xuất. Chỉ mất 30 phút để thu thập dữ liệu quét 3D của toàn bộ bề mặt trống phay, giúp việc kiểm tra tiếp theo thuận tiện và nhanh chóng hơn. Dữ liệu quét có thể được so sánh với các mô hình CAD 3D để tạo bản đồ màu, cho phép người kiểm tra trực tiếp xem dung sai thực tế của sản phẩm. Đối với các bộ phận sản xuất hàng loạt, chỉ có bộ phận đầu tiên cần xử lý thủ công toàn bộ quy trình quét và kiểm tra. Đối với các bộ phận tiếp theo, các thao tác như căn chỉnh dữ liệu quét với mô hình CAD, xác minh kích thước và tạo báo cáo có thể được tự động hóa. Toàn bộ quy trình có thể được số hóa để nhanh chóng theo dõi các vấn đề về chất lượng và xác định nguyên nhân gốc rễ.
Máy quét laser 3D cho phép đo đạc toàn diện nhanh chóng và chính xác các chi tiết cơ khí, mang lại hiệu quả cao trong việc theo dõi lỗi sản phẩm và cung cấp báo cáo kiểm tra dễ hiểu. Điều này có thể cải thiện chất lượng sản phẩm và giảm thiểu các thay đổi thiết kế tổng thể.
