Sự định nghĩa

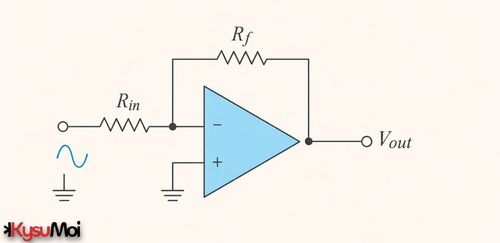

Mạch khuếch đại thuật toán đảo pha là một mạch khuếch đại thuật toán có điện áp đầu ra thay đổi theo hướng ngược lại với điện áp đầu vào. Nói cách khác, pha của mạch khác 180 độ.

Đảo ngược tín hiệu đầu vào là gì?

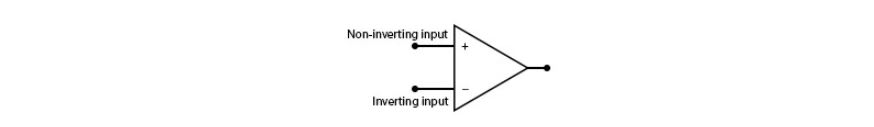

Đầu vào đảo của bộ khuếch đại đề cập đến cấu hình chân cắm. Đầu vào đảo là cực được đánh dấu âm (-), và đầu vào không đảo được đánh dấu dương (+). Các cực này cũng có thể được gọi là cực âm và cực dương.

Mạch khuếch đại thuật toán đảo pha hoạt động như thế nào?

Mạch khuếch đại thuật toán đảo ngược hoạt động theo nguyên tắc vàng của mạch khuếch đại thuật toán:

• Định luật hiện hành: Không có dòng điện chạy vào đầu vào của op-amp (I+=I-=0).
• Định luật điện áp: Đầu ra của op-amp cố gắng đảm bảo rằng hiệu điện thế giữa hai đầu vào bằng không (V+=V-).

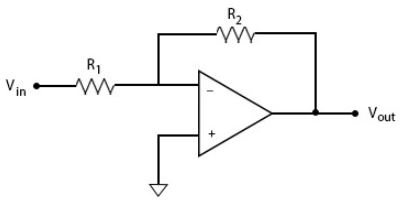

Hãy xem xét mạch khuếch đại thuật toán đảo pha được hiển thị ở trên. Vì đầu vào đảo pha được nối đất, theo định luật điện áp, đầu vào không đảo pha cũng phải (về mặt lý thuyết) ở mức đất.

Dòng điện chạy qua R1 là I=Vin/R1, và vì định luật dòng điện nói rằng đầu vào không tiêu thụ dòng điện, nên tổng dòng điện phải chạy qua R2.

Vì đầu vào đảo ở mức nối đất ảo, nên đầu ra của op-amp đảo là Vout=-IR2=-VinR2/R1.

Điều này sẽ khiến độ khuếch đại của mạch op-amp đảo pha trở thành -R2/R1, trong đó độ khuếch đại là âm, nghĩa là tín hiệu đầu ra lệch pha so với tín hiệu đầu vào.

Bộ khuếch đại thuật toán đảo

Mạch khuếch đại thuật toán đảo (inverter op-amp) là một mạch đệm đảo được xây dựng bằng mạch khuếch đại thuật toán. Mạch đệm đảo thay đổi hướng của tín hiệu mà không khuếch đại nó; do đó, độ lợi của mạch là -1. Như đã thấy ở trên, một mạch khuếch đại thuật toán đảo có độ lợi là -1 khi hai điện trở có giá trị bằng nhau. Vì vậy, một mạch khuếch đại thuật toán đảo là một mạch khuếch đại thuật toán đảo với R1 = R2.
