Tụ điện là linh kiện điện tử lưu trữ năng lượng dưới dạng điện khi chúng được sạc, và còn được gọi là các thành phần thụ động lưỡng cực, hoặc bình ngưng. Được đo bằng farad (F), nó bao gồm hai tấm kim loại song song được ngăn cách bởi một khe hở, được lấp đầy bằng môi trường điện môi. Chúng được phân thành 3 loại: tụ điện tĩnh, tụ điện phân cực và tụ điện có thể điều chỉnh. Tụ điện tĩnh có giá trị điện dung không đổi. Tụ điện phân cực có hai cực ("+" và "-") và tụ điện có thể điều chỉnh có thể thay đổi giá trị điện dung của chúng tùy theo ứng dụng. Bài viết này cung cấp một cái nhìn tổng quan về cực tính của tụ điện và các loại của chúng.

Phân cực của tụ điện là gì?

Định nghĩa: Tụ điện là một phần tử thụ động lưu trữ một lượng nhỏ điện tích bên trong nó. Chúng được phân thành hai loại: tụ điện phân cực (tụ điện được chỉ định phân cực) và tụ điện không phân cực (tụ điện không phân cực). Nếu tụ điện có cực không đổi, nó được kết nối theo hướng phân cực của mạch.

Mạch tương đương tụ điện

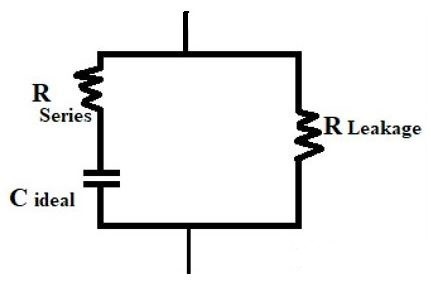

Một tụ điện lý tưởng bao gồm hai tấm kim loại được ngăn cách bởi một khoảng cách. Khoảng trống giữa các tấm được lấp đầy bằng môi trường điện môi, hoạt động như một chất cách điện. Cấu trúc này làm cho tụ điện trở nên hoàn hảo. Không thể có một tụ điện hoàn hảo vì dòng điện rò rỉ khi dòng điện chạy qua tụ điện, vì vậy chúng tôi tạo ra một mạch tương đương của tụ điện bằng cách kết nối các điện trở nối tiếp. Điện trở "_{R series}" và "_{R leakage}" như hình dưới đây.

Xác định cực tính của tụ điện

Cực tính của tụ điện có thể được xác định theo một số cách:

Từ chiều cao của các chân tụ điện. Chúng ta có thể xác định cực nào là âm và cực nào dương. Chân tụ điện dài hơn là cực dương hoặc cực dương và chân ngắn hơn là cực âm hoặc cực âm.

Nếu tụ điện không bị phân cực Có thể được kết nối theo bất kỳ hướng nào Có thể dễ dàng xác định rằng nó không phân cực bằng cách nhìn vào các dấu NP và BP trên tụ điện.

Ví dụ về phân cực tụ điện

Ví dụ về cực tính của tụ điện bao gồm:

Tụ điện lớn

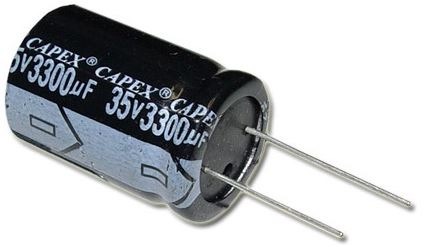

Từ bức ảnh dưới đây. Chúng ta có thể nhận thấy một dấu chấm (DOT) gần chốt, là cực dương hoặc cực dương và chân còn lại được gọi là cực âm.

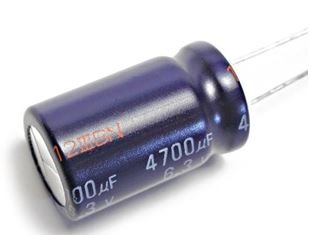

Tụ điện chỉ báo mũi tên

Từ hình, chúng ta có thể nhận thấy một mũi tên màu đen chỉ vào chân, đó là âm bản.

Các loại tụ điện không phân cực

Tụ điện không phân cực là tụ điện không phân cực. Nó có thể được kết nối theo bất kỳ hướng nào trên bảng mạch in (PCB).

• Tụ điện gốm
• Tụ điện Mica bạc
• Tụ điện Polyester
• Tụ điện Polystyrene
• Tụ điện thủy tinh
• tụ phim, v.v.

Trong số này, Các tụ điện được sử dụng phổ biến nhất là tụ điện gốm và tụ phim.

Tụ điện gốm

Tụ điện gốm có điện dung không đổi và được làm bằng vật liệu gọi là gốm sứ. Còn được gọi là vật liệu điện môi (vật liệu điện môi không cho phép dòng điện đi qua tự do). Nói chung, Tụ điện gốm được cấu tạo với một số lớp gốm xen kẽ với các lớp kim loại giữa chúng (kim loại được sử dụng trong tụ điện đóng vai trò như một cực). Có hai cực dương và cực âm.

Tụ điện gốm được phân loại thành hai lớp, với Lớp 1 có độ ổn định cao và tổn thất thấp, và Lớp 2 có hiệu suất đệm cao cho các ứng dụng thể tích. Vượt qua và khớp nối Các tụ điện này có nhiều hình dạng và kích cỡ khác nhau. Chúng thuộc loại tụ điện không phân cực, có thể được kết nối theo bất kỳ hướng nào trên PCB.

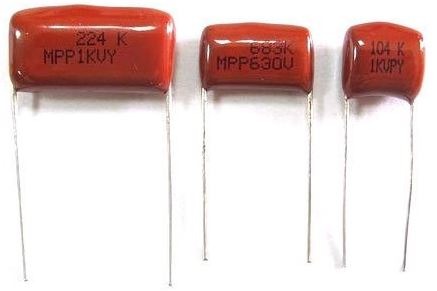

Tụ điện phim

Tụ phim còn được gọi là tụ điện nhựa hoặc tụ phim nhựa. Tụ điện màng polymer Chúng được tạo ra bằng cách sử dụng 2 màng nhựa với các đầu nối kim loại được đặt bên trong một cuộn dây hình trụ và bao bọc chúng. Ưu điểm của tụ phim là vật liệu xây dựng và phim được sử dụng. Chúng thuộc loại tụ điện không phân cực, có thể được kết nối theo bất kỳ hướng nào trên PCB.

Tụ điện

Cực dương là một kim loại, khi được anốt hóa, tạo thành vật liệu điện môi và cực âm là chất điện phân rắn, lỏng hoặc gel bao bọc cực dương. Nó thường được tạo ra theo hai cách.

• Tụ điện nhôm
• Tụ điện Tantali

Tụ điện phân được phân cực bởi thiết kế cùng loại. Phân cực được tách thành "+", có nghĩa là cực dương và "-" có nghĩa là cực âm, nếu điện áp đặt cao hơn 1 hoặc 1,5 V, tụ điện sẽ bị hỏng.

Ưu điểm

Những ưu điểm như sau:

• Giảm tiêu thụ điện năng trong mạch.
• Chiếm ít không gian.
• Bảo vệ mạch khỏi bị hư hại.

Nhược điểm

Những nhược điểm như sau:

• tuổi thọ ngắn;
• Nếu điện áp đặt vào cao hơn giá trị điện dung của tụ điện. Tụ điện có thể bị hỏng.
• Kết nối theo hướng cực.
• Rất nhạy cảm với môi trường bên ngoài.

Các ứng dụng

Các ứng dụng như sau:

• Bộ lọc điện tử
• Cuộn cảm nửa sóng và cuộn cảm toàn sóng
• Đồng hồ vạn năng
• Sạc
• Bộ nhớ kỹ thuật số vân vân.

Câu hỏi thường gặp (FAQ)

Tụ điện là gì?

Tụ điện là một thiết bị lưu trữ một lượng nhỏ điện tích trong đó.

2). Phân loại tụ điện?

Tụ điện được phân thành hai loại: tụ điện phân cực và không phân cực.

3). Sự khác biệt giữa tụ điện phân cực và không phân cực là gì?

Tụ điện có cực tính được chỉ định trên thành phần là tụ điện phân cực. Loại tụ điện này được kết nối theo hướng của mạch, và tụ điện không phân cực trên thành phần là tụ điện không phân cực. Loại tụ điện này có thể được kết nối theo bất kỳ hướng nào trên PCB.

Ví dụ về tụ điện không phân cực là gì?

Ví dụ về tụ điện không phân cực bao gồm:

• Tụ điện gốm
• Tụ điện Mica bạc
• Tụ điện Polyester
• Tụ điện Polystyrene
• Tụ điện thủy tinh
• Tụ điện phim

Một ví dụ về tụ điện phân cực là gì?

Tụ điện phân là ví dụ điển hình nhất về tụ điện phân cực, chủ yếu được sử dụng để cung cấp nguồn điện cao áp.

Do đó, Tụ điện là một thành phần điện tử chứa một lượng nhỏ điện tích bên trong nó. Chúng được phân thành 2 loại: tụ điện phân cực và không phân cực. Dấu NP và BP, ký hiệu "+" và "-" và biểu thị bằng mũi tên trên tụ điện. Tụ điện chủ yếu được sử dụng để ngăn chặn rò rỉ dòng điện trong mạch.
