Điều chế dịch tần số (FSK) là kỹ thuật điều chế số trong đó tần số của tín hiệu sóng mang thay đổi theo sự thay đổi của tín hiệu số. FSK là một sơ đồ điều chế tần số.

Đầu ra của sóng điều chế FSK có tần số cao đối với đầu vào nhị phân Cao và có tần số thấp đối với đầu vào nhị phân Thấp. Các bit nhị phân 1 và 0 được gọi là tần số Mark và Space.

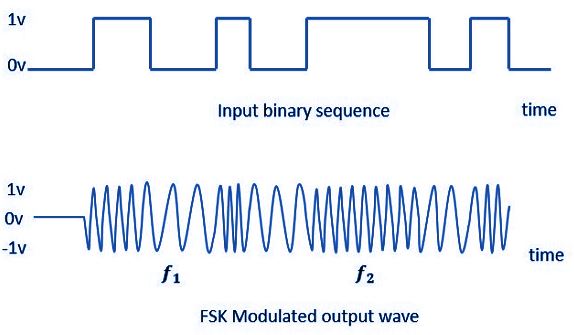

Hình ảnh sau đây là biểu đồ biểu diễn dạng sóng điều chế FSK cùng với đầu vào của nó.

Để tìm hiểu quá trình thu được sóng điều chế FSK này, chúng ta hãy tìm hiểu về hoạt động của bộ điều chế FSK.

Bộ điều chế FSK

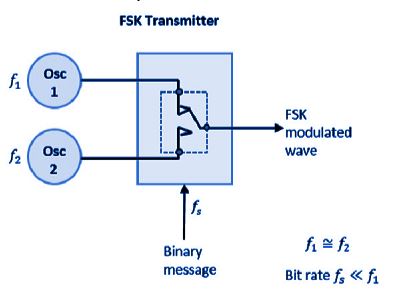

Sơ đồ khối của bộ điều chế FSK bao gồm hai bộ dao động với một xung nhịp và một chuỗi nhị phân đầu vào. Sau đây là sơ đồ khối của nó.

Hai bộ dao động, tạo ra tín hiệu tần số cao hơn và thấp hơn, được kết nối với một công tắc cùng với một đồng hồ bên trong. Để tránh hiện tượng mất pha đột ngột của dạng sóng đầu ra trong quá trình truyền tin, một đồng hồ được đặt bên trong cả hai bộ dao động. Chuỗi đầu vào nhị phân được áp dụng cho bộ phát để chọn tần số theo đầu vào nhị phân.

Bộ giải điều chế FSK

Có nhiều phương pháp khác nhau để giải điều chế sóng FSK. Các phương pháp chính để phát hiện FSK là bộ tách sóng không đồng bộ và bộ tách sóng đồng bộ . Bộ tách sóng đồng bộ là bộ tách sóng mạch lạc, trong khi bộ tách sóng không đồng bộ là bộ tách sóng không mạch lạc.

Máy dò FSK không đồng bộ

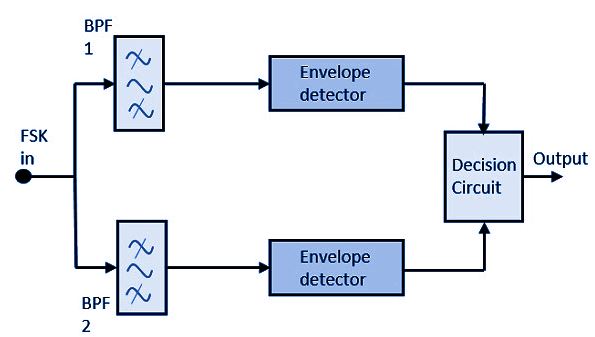

Sơ đồ khối của bộ dò FSK không đồng bộ bao gồm hai bộ lọc thông dải, hai bộ dò bao và một mạch quyết định. Sau đây là sơ đồ biểu diễn.

Tín hiệu FSK được truyền qua hai bộ lọc thông dải (BPF), được điều chỉnh theo tần số Space và Mark . Đầu ra từ hai bộ BPF này trông giống như tín hiệu ASK, được đưa đến bộ tách sóng bao. Tín hiệu trong mỗi bộ tách sóng bao được điều chế không đồng bộ.

Mạch quyết định chọn đầu ra nào có khả năng xảy ra cao hơn và chọn nó từ bất kỳ bộ phát hiện bao nào. Nó cũng định hình lại dạng sóng thành dạng hình chữ nhật.

Máy dò FSK đồng bộ

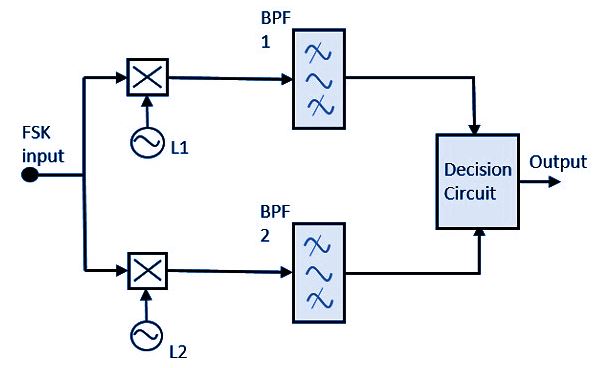

Sơ đồ khối của bộ dò FSK đồng bộ bao gồm hai bộ trộn với mạch dao động cục bộ, hai bộ lọc thông dải và một mạch quyết định. Sau đây là sơ đồ minh họa.

Tín hiệu FSK đầu vào được đưa đến hai bộ trộn với mạch dao động cục bộ. Hai bộ này được kết nối với hai bộ lọc thông dải. Các tổ hợp này hoạt động như bộ giải điều chế và mạch quyết định sẽ chọn đầu ra nào có khả năng xảy ra cao hơn và chọn nó từ bất kỳ bộ tách sóng nào. Hai tín hiệu có khoảng cách tần số tối thiểu.

Đối với cả hai bộ giải điều chế, băng thông của mỗi bộ phụ thuộc vào tốc độ bit của chúng. Bộ giải điều chế đồng bộ này phức tạp hơn một chút so với bộ giải điều chế bất đồng bộ.
