Kiến trúc nguồn tổng thể của một hệ thống phụ thuộc vào cách thức điều chỉnh điện áp, khiến việc lựa chọn giữa bộ điều chỉnh tuyến tính và bộ điều chỉnh chuyển mạch trở nên cần thiết. Đọc thêm trong bài viết này.

Điều chỉnh công suất không chỉ đơn thuần là chuyển đổi điện áp; nó còn bao gồm việc quản lý dòng năng lượng để giảm thiểu tổn thất, giảm nhiệt và duy trì sự ổn định của hệ thống. Cho dù thiết kế cho các thiết bị di động công suất thấp hay hệ thống công nghiệp hiệu suất cao, việc lựa chọn phương pháp điều chỉnh điện áp phù hợp là vô cùng quan trọng.

Các linh kiện thụ động như tụ điện , cuộn cảm , điện trở và máy biến áp đóng vai trò quan trọng trong việc chuyển đổi năng lượng bằng cách cung cấp khả năng lưu trữ năng lượng, lọc và khử nhiễu.

Việc lựa chọn sai bộ điều chỉnh có thể dẫn đến hậu quả nghiêm trọng. Nhiệt độ quá cao, hiệu suất giảm và các vấn đề nhiễu điện từ (EMI) đều có thể phát sinh từ một chiến lược chuyển đổi năng lượng không hiệu quả. Bài viết này đi sâu vào so sánh toàn diện giữa bộ điều chỉnh tuyến tính và bộ điều chỉnh chuyển mạch, xem xét các ưu điểm, hạn chế và tính phù hợp của chúng cho các ứng dụng khác nhau. Ngoài ra, bài viết còn tìm hiểu cách các bộ điều chỉnh này tương tác với các linh kiện thụ động trong mạch chuyển đổi năng lượng.

Điều chỉnh điện áp đảm bảo điện áp đầu ra luôn ổn định bất chấp sự dao động của điện áp đầu vào hoặc sự thay đổi của điều kiện tải. Nếu không được điều chỉnh đúng cách, các linh kiện có thể bị quá nhiệt, chịu áp lực điện áp hoặc hỏng sớm.

Các thông số hiệu suất yêu cầu chính của bộ điều chỉnh điện áp bao gồm:

• Điều chỉnh tải: Khả năng duy trì điện áp ổn định trong điều kiện tải thay đổi.
• Điều chỉnh đường dây: Khả năng giữ điện áp không đổi bất chấp sự biến động của công suất đầu vào.
• Hiệu suất: Tỷ lệ giữa công suất đầu ra hữu ích và công suất đầu vào, tác động đến mức tiêu thụ năng lượng và hiệu suất nhiệt.
• Phản ứng tức thời: Tốc độ bộ điều chỉnh ổn định điện áp đầu ra sau khi tải đột ngột thay đổi.

Tản nhiệt: Nhiệt sinh ra do mất điện, phải được quản lý để đảm bảo độ tin cậy của hệ thống.

Việc lựa chọn giữa bộ điều chỉnh tuyến tính và bộ điều chỉnh chuyển mạch ảnh hưởng đáng kể đến hiệu suất hệ thống, khả năng tản nhiệt, nhiễu điện từ (EMI) và độ phức tạp tổng thể của mạch. Mỗi loại đều có những ưu điểm và nhược điểm riêng.

Bộ điều chỉnh tuyến tính: Đơn giản và ít tiếng ồn

Nguyên lý hoạt động

Bộ điều chỉnh tuyến tính liên tục điều chỉnh một phần tử thông qua nối tiếp, thường là transistor hiệu ứng trường kim loại-ôxít-bán dẫn (MOSFET) hoặc transistor tiếp giáp lưỡng cực (BJT), để duy trì điện áp đầu ra ổn định. Bộ điều chỉnh theo dõi sự chênh lệch giữa điện áp đầu vào và đầu ra và tiêu tán năng lượng dư thừa dưới dạng nhiệt, hoạt động hiệu quả như một biến trở. Hoạt động liên tục này đảm bảo điều chỉnh điện áp mượt mà mà không gây ra nhiễu chuyển mạch tần số cao.

Có hai loại bộ điều chỉnh tuyến tính chính: bộ điều chỉnh tiêu chuẩn (loạt) và bộ điều chỉnh sụt áp thấp (LDO)—thường được gọi đơn giản là LDO. Bộ điều chỉnh tuyến tính tiêu chuẩn yêu cầu điện áp đầu vào cao hơn điện áp đầu ra vài volt để duy trì sự điều chỉnh, trong khi bộ điều chỉnh LDO có thể hoạt động với chênh lệch điện áp nhỏ hơn nhiều, giúp tăng hiệu suất trong các ứng dụng điện áp thấp. Tuy nhiên, bất kể loại nào, bộ điều chỉnh tuyến tính đều bị ảnh hưởng bởi hiện tượng tản nhiệt, trở nên đáng kể khi điện áp đầu vào cao hơn đáng kể so với điện áp đầu ra yêu cầu.

Ưu điểm của bộ điều chỉnh tuyến tính

Bộ điều chỉnh tuyến tính tạo ra nhiễu và gợn sóng đầu ra tối thiểu vì chúng không sử dụng các phần tử chuyển mạch tần số cao. Điều này làm cho chúng trở nên lý tưởng cho các mạch tần số vô tuyến (RF), hệ thống đo lường chính xác và xử lý tín hiệu analog, nơi tính toàn vẹn của tín hiệu là tối quan trọng. Ngoài ra, chúng cung cấp phản ứng tức thời, phản ứng nhanh chóng với những thay đổi tải đột ngột mà không cần đến các mạng bù phức tạp. Việc triển khai đơn giản của chúng đòi hỏi tối thiểu các linh kiện bên ngoài, do đó giảm độ phức tạp của mạch và thời gian thiết kế.

Hạn chế của bộ điều chỉnh tuyến tính

Bộ điều chỉnh tuyến tính, mặc dù đơn giản, vẫn gặp phải những thách thức về hiệu suất do năng lượng dư thừa bị tản nhiệt. Hiệu suất của chúng tỷ lệ thuận với tỷ số giữa điện áp đầu ra và điện áp đầu vào. Chênh lệch lớn hơn giữa hai giá trị này dẫn đến tổn thất công suất dưới dạng nhiệt lớn hơn, khiến chúng kém phù hợp hơn cho các ứng dụng yêu cầu hạ áp đáng kể. Do đó, chúng thường cần bộ tản nhiệt hoặc các giải pháp quản lý nhiệt khác trong các ứng dụng dòng điện cao để ngăn ngừa quá nhiệt. Ngoài ra, khả năng xử lý dòng điện của chúng bị hạn chế bởi tản nhiệt, khiến chúng kém phù hợp hơn cho các thiết kế công suất cao.

Bộ điều chỉnh tuyến tính được sử dụng rộng rãi trong nhiều ứng dụng xử lý tín hiệu tương tự, bao gồm bộ khuếch đại thuật toán (op-amp), bộ chuyển đổi tương tự sang số (ADC) và bộ chuyển đổi số sang tương tự (DAC). Chúng cũng thường được sử dụng trong các mạch RF nhạy nhiễu để giảm thiểu nhiễu chuyển mạch. Trong kiến trúc nguồn lai, bộ điều chỉnh tuyến tính thường được sử dụng để điều chỉnh sau, đảm bảo điện áp đầu ra sạch sau giai đoạn chuyển đổi DC-DC ban đầu.

Bộ điều chỉnh chuyển mạch, còn được gọi là bộ điều khiển chuyển mạch hoặc bộ chuyển mạch, sử dụng cơ chế chuyển mạch tần số cao để chuyển đổi công suất đầu vào hiệu quả đồng thời giảm thiểu tổn thất. Thay vì tỏa nhiệt, chúng định kỳ bật và tắt MOSFET hoặc transistor lưỡng cực cổng cách điện (IGBT) ở tốc độ cao, dẫn năng lượng qua cuộn cảm hoặc biến áp để điều chỉnh điện áp đầu ra. Quá trình này, được gọi là điều chế độ rộng xung (PWM), điều chỉnh động chu kỳ làm việc của phần tử chuyển mạch để kiểm soát việc truyền năng lượng.

Bộ điều chỉnh chuyển mạch có nhiều cấu trúc khác nhau, bao gồm bộ chuyển đổi buck (giảm áp), boost (tăng áp), buck-boost (tăng áp/giảm áp) và flyback. Các mạch này sử dụng cuộn cảm hoặc máy biến áp để lưu trữ năng lượng tạm thời trong pha "bật" và giải phóng năng lượng cho tải trong pha "tắt", đảm bảo truyền tải năng lượng hiệu quả. Không giống như bộ điều chỉnh tuyến tính liên tục tiêu tán điện áp dư thừa, bộ điều chỉnh chuyển mạch đạt hiệu suất cao hơn đáng kể, thường đạt tới 98%. Tuy nhiên, việc chuyển mạch tốc độ cao này gây ra nhiễu điện từ (EMI), đòi hỏi thiết kế mạch cẩn thận, bao gồm các thành phần lọc, để duy trì tính toàn vẹn của tín hiệu và giảm thiểu nhiễu.

Bộ điều khiển chuyển mạch mang lại nhiều ưu điểm. Chúng có hiệu suất cao, lên đến 98%. Không giống như bộ điều chỉnh tuyến tính, chúng giảm thiểu tiêu hao công suất bằng cách chuyển đổi điện áp dư thừa thành năng lượng hữu ích, giảm nhu cầu quản lý nhiệt và cho phép thiết kế nhỏ gọn hơn. Khả năng mở rộng của chúng giúp chúng phù hợp với các ứng dụng từ thiết bị chạy bằng pin công suất thấp đến hệ thống công nghiệp công suất cao.

Mặc dù hiệu quả, bộ điều chỉnh chuyển mạch cũng phức tạp hơn. Chúng đòi hỏi các linh kiện thụ động bổ sung như cuộn cảm, tụ điện và mạng bù, làm tăng độ phức tạp của thiết kế và yêu cầu không gian bo mạch. Quá trình chuyển mạch tốc độ cao cũng tạo ra nhiễu điện từ (EMI), đòi hỏi phải lọc đúng cách và bố trí PCB cẩn thận để giảm thiểu nhiễu và nhiễu tín hiệu. So với bộ điều chỉnh tuyến tính, bộ điều chỉnh chuyển mạch có đáp ứng quá độ chậm hơn và cần mạch bù để ổn định đầu ra khi tải thay đổi đột ngột.

Bộ điều chỉnh chuyển mạch

Bộ chuyển mạch được sử dụng rộng rãi trong các thiết bị chạy bằng pin như máy tính xách tay, điện thoại thông minh và thiết bị điện tử ô tô, nơi hiệu suất là tối quan trọng. Chúng cũng rất quan trọng trong cơ sở hạ tầng điện toán và viễn thông công suất cao, nơi tiết kiệm năng lượng ảnh hưởng trực tiếp đến độ tin cậy của hệ thống và chi phí vận hành. Trong các ứng dụng công nghiệp và năng lượng tái tạo, bộ điều chỉnh chuyển mạch cho phép chuyển đổi nguồn DC-DC hiệu quả để tối ưu hóa hiệu suất hệ thống.

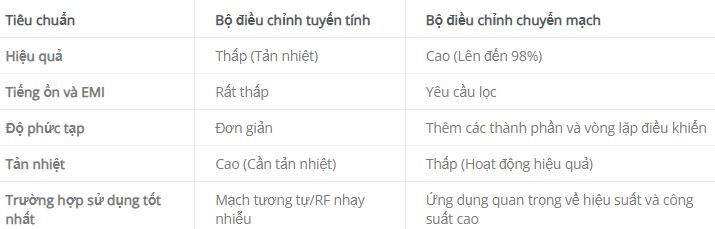

Khi lựa chọn bộ điều chỉnh, cần lưu ý một số điểm chính. Bộ điều chỉnh tuyến tính phù hợp cho các ứng dụng yêu cầu độ nhiễu và nhiễu điện từ thấp, trong khi bộ điều chỉnh chuyển mạch mang lại hiệu suất cao (lên đến 98%) và phức tạp hơn nhưng cần ít linh kiện và vòng điều khiển hơn. Bộ điều chỉnh chuyển mạch đặc biệt hữu ích trong các mạch analog/RF nhạy nhiễu và các ứng dụng công suất cao, đòi hỏi hiệu suất cao. Tuy nhiên, chúng có khả năng tản nhiệt cao hơn và cần có bộ tản nhiệt, trong khi bộ điều chỉnh tuyến tính hiệu suất cao hơn nhưng có thể tạo ra nhiều nhiễu và nhiễu điện từ hơn.

Sự lựa chọn giữa bộ điều chỉnh chuyển mạch và bộ điều chỉnh tuyến tính phụ thuộc vào trường hợp sử dụng cụ thể và sự đánh đổi giữa hiệu quả và tiếng ồn.

Quản lý nhiệt là một yếu tố quan trọng khi lựa chọn bộ ổn áp. Bộ ổn áp tuyến tính vốn tản nhiệt nhiều hơn vì chúng chuyển đổi điện áp dư trực tiếp thành nhiệt năng. Điều này đòi hỏi phải sử dụng các bộ tản nhiệt, lỗ dẫn nhiệt và giải pháp luồng khí để ngăn ngừa quá nhiệt, đặc biệt là trong các ứng dụng dòng điện cao. Ngược lại, bộ ổn áp chuyển mạch tạo ra ít nhiệt hơn đáng kể nhờ hiệu suất cao, cho phép thiết kế nhỏ gọn hơn và cải thiện mật độ công suất. Tuy nhiên, việc bố trí PCB tỉ mỉ là điều cần thiết để tối ưu hóa khả năng tản nhiệt và giảm thiểu các điểm nóng nhiệt tiềm ẩn trong các thiết kế chuyển mạch công suất cao.

Chi phí và số lượng linh kiện khác nhau đáng kể giữa hai loại bộ điều chỉnh. Bộ điều chỉnh tuyến tính, mặc dù kém hiệu quả hơn, có ưu điểm là yêu cầu ít linh kiện bên ngoài hơn, thường khiến chúng trở thành giải pháp tiết kiệm chi phí hơn trong các ứng dụng không đặt tiêu thụ điện năng lên hàng đầu. Thiết kế đơn giản của chúng giúp giảm chi phí vật liệu (BOM) và đơn giản hóa bố trí mạch.

Mặt khác, bộ điều chỉnh chuyển mạch sử dụng thêm cuộn cảm, tụ điện và mạng bù, làm tăng tổng số linh kiện và tổng chi phí. Tuy nhiên, hiệu suất lâu dài của bộ điều chỉnh chuyển mạch có thể bù đắp chi phí ban đầu cao hơn, đặc biệt là trong các ứng dụng chạy bằng pin hoặc nhạy cảm với năng lượng.

Những cân nhắc chính khi lựa chọn cơ quan quản lý

Phần kết luận

Việc lựa chọn bộ điều chỉnh điện áp phù hợp là sự cân bằng giữa hiệu quả, độ ồn, khả năng quản lý nhiệt và độ phức tạp.

Bộ điều chỉnh tuyến tính được ưa chuộng vì tính đơn giản và độ ồn thấp, khiến chúng trở nên lý tưởng cho các ứng dụng RF và tương tự.

Mặt khác, bộ điều chỉnh chuyển mạch cung cấp hiệu suất cao và khả năng mở rộng, khiến chúng phù hợp với các ứng dụng công suất cao, nơi tiết kiệm năng lượng là rất quan trọng.
