Tóm tắt ngắn gọn

• Trong VLSI, ô tiêu chuẩn là một cổng logic được thiết kế sẵn , có thể tái sử dụng (như AND, OR, NOT) với chiều cao cố định và giao diện tiêu chuẩn được sử dụng trong thiết kế ASIC .
• Những tế bào này tạo thành các khối cấu tạo nên các mạch kỹ thuật số phức tạp trong các chip hiện đại .
• Hiểu biết về các ô tiêu chuẩn là rất quan trọng đối với bất kỳ ai theo đuổi sự nghiệp thiết kế bán dẫn, đặc biệt là thông qua các chương trình như Khóa học Thiết kế VLSI của GUVI, cung cấp đào tạo thực hành về các phương pháp tiêu chuẩn trong ngành.

Giới thiệu

Trong thế giới công nghệ bán dẫn không ngừng phát triển, việc thiết kế mạch tích hợp hiệu quả là yếu tố tối quan trọng đối với sự đổi mới.

Một khái niệm cơ bản làm nền tảng cho thiết kế mạch tích hợp kỹ thuật số hiện đại là ô tiêu chuẩn trong VLSI . Nhưng chính xác thì ô tiêu chuẩn là gì, và tại sao nó lại quan trọng đến vậy trong phát triển ASIC?

Thị trường IP tế bào tiêu chuẩn toàn cầu có giá trị 1,8 tỷ đô la và đang tăng trưởng với tốc độ CAGR 12% .

Các ô tiêu chuẩn đóng vai trò là các khối xây dựng cơ bản trong thiết kế mạch tích hợp chuyên dụng (ASIC) . Mỗi ô tiêu chuẩn đại diện cho một chức năng logic cơ bản (chẳng hạn như cổng AND, OR, NOT) với các đặc tính điện và kích thước vật lý được xác định trước.

Hiểu biết về các ô tiêu chuẩn trong VLSI là điều cần thiết cho bất kỳ ai bước vào lĩnh vực thiết kế VLSI. Chúng tạo thành xương sống của các phương pháp thiết kế dựa trên ô , vốn đang thống trị ngành công nghiệp bán dẫn hiện nay, cho phép rút ngắn thời gian đưa sản phẩm ra thị trường và giảm chi phí thiết kế so với các phương pháp thiết kế tùy chỉnh hoàn toàn.

Hiểu những nguyên tắc cơ bản về thiết kế tế bào tiêu chuẩn

Thế nào là định nghĩa của một ô tiêu chuẩn trong VLSI?

Trong VLSI, một ô tiêu chuẩn là một cổng logic được thiết kế sẵn hoặc một mạch kỹ thuật số đơn giản với các thành phần sau:

• Chiều cao cố định (thường phù hợp với lưới quy trình sản xuất)
• Độ rộng thay đổi tùy thuộc vào độ phức tạp
• Các đường cấp nguồn (VDD) và nối đất (VSS) tiêu chuẩn
• Quy tắc đặt trụ đồng nhất
• Mô hình thời gian và công suất được xác định trước

Các ô này được tạo ra bởi các xưởng đúc hoặc các công ty sở hữu trí tuệ chuyên biệt và được biên soạn thành các thư viện ô tiêu chuẩn mà các nhà thiết kế sử dụng để xây dựng các mạch tích hợp phức tạp .

Bạn đang thắc mắc các tế bào tiêu chuẩn đóng vai trò gì trong quy trình sản xuất chip? Hãy đọc hướng dẫn "Giải thích chuỗi giá trị bán dẫn " của chúng tôi để hiểu rõ hơn về mối liên hệ giữa thiết kế ASIC với quá trình chế tạo, đóng gói, kiểm tra và sản xuất chip cuối cùng.

Các đặc điểm chính của pin tiêu chuẩn

Các tế bào tiêu chuẩn có một số đặc điểm chung:

1. Chiều cao đồng nhất: Tất cả các ô trong thư viện đều có cùng chiều cao để tạo điều kiện thuận lợi cho việc bố trí và định tuyến hiệu quả.
2. Phân phối điện: Vị trí đường cấp nguồn và đường nối đất đồng nhất trên tất cả các ô.
3. Quy tắc ghép nối: Các ô có thể được đặt sát cạnh nhau mà không có khoảng trống.
4. Mô hình hiệu năng: Được hiệu chỉnh trước về thời gian, mức tiêu thụ điện năng và đặc tính nhiễu.
5. Khả năng tương thích quy trình: Được thiết kế đặc biệt cho một nút quy trình sản xuất cụ thể

Các thành phần của thư viện ô tiêu chuẩn

Thư viện ô tiêu chuẩn không chỉ chứa các cổng logic cơ bản. Các thư viện hiện đại bao gồm nhiều loại ô chuyên dụng khác nhau:

Cổng logic

• Các ô logic tổ hợp cơ bản: AND, OR, NOT, NAND, NOR, XOR
• Các mạch tổ hợp phức tạp: Bộ ghép kênh, bộ giải mã, bộ cộng.

Các phần tử tuần tự

• Các mạch lật (loại D, JK, T)
• Chốt
• Quét các mạch lật để kiểm tra

Chức năng chuyên biệt

• Bộ đệm và bộ đảo xung nhịp
• Các tế bào quản lý năng lượng
• Ô đầu vào/đầu ra
• Cấu trúc thử nghiệm

Mỗi ô nhớ trong thư viện đều trải qua quá trình kiểm tra đặc tính nghiêm ngặt để đảm bảo hoạt động có thể dự đoán được trong các điều kiện vận hành khác nhau, bao gồm nhiệt độ, điện áp và các biến đổi trong quy trình sản xuất.

Thông tin chuyên môn

Mỗi ô trong thư viện đều trải qua quá trình kiểm tra đặc tính nghiêm ngặt để đảm bảo hoạt động có thể dự đoán được trong các điều kiện vận hành khác nhau, bao gồm nhiệt độ (-40°C đến +125°C), điện áp (biến thiên ±10%) và các biến thể quy trình (chậm, nhanh, các góc điển hình).

Các ô tiêu chuẩn được sử dụng để thiết kế nhiều mạch tích hợp khác nhau. Khám phá hướng dẫn về Các loại chip bán dẫn để tìm hiểu cách các bộ xử lý, chip nhớ, mạch tích hợp tương tự, SoC và ASIC được xây dựng bằng các phương pháp thiết kế này.

Các ô tiêu chuẩn giúp thiết kế mạch tích hợp kỹ thuật số như thế nào?

Phương pháp thiết kế dựa trên tế bào đã cách mạng hóa ngành công nghiệp bán dẫn bằng cách cho phép:

Khả năng tái sử dụng thiết kế

Thay vì thiết kế từng transistor riêng lẻ, các kỹ sư có thể tận dụng hàng ngàn ô mạch đã được kiểm chứng trước, giúp giảm đáng kể thời gian thiết kế.

Quy trình thiết kế tự động

Các công cụ Tự động hóa thiết kế điện tử (EDA) có thể đặt và định tuyến các ô tiêu chuẩn một cách hiệu quả bằng cách sử dụng các thuật toán được tối ưu hóa cho cấu trúc ô đồng nhất.

Hiệu suất có thể dự đoán được

Các tế bào được xác định đặc tính trước cung cấp các ước tính về thời gian và công suất đáng tin cậy, cho phép hoàn thiện thiết kế chính xác.

Hiệu quả chi phí

Chi phí phát triển chung cho nhiều thiết kế khác nhau giúp các tế bào tiêu chuẩn trở nên có lợi về mặt kinh tế đối với hầu hết các ứng dụng.

Bạn quan tâm đến việc chế tạo chip kỹ thuật số? Hãy khám phá lĩnh vực VLSI nào dễ học nhất cho người mới bắt đầu và tìm chuyên ngành phù hợp dựa trên sở thích và mục tiêu nghề nghiệp của bạn.

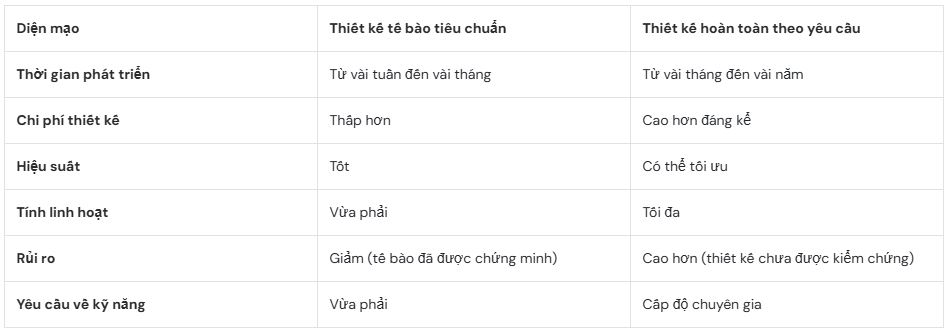

So sánh: Thiết kế ô tiêu chuẩn so với thiết kế tùy chỉnh hoàn toàn

Mặc dù thiết kế tùy chỉnh hoàn toàn mang lại khả năng tối ưu hóa hiệu năng tối đa, phương pháp thiết kế ô tiêu chuẩn vẫn cung cấp sự cân bằng phù hợp giữa hiệu quả và hiệu năng cho hầu hết các mạch tích hợp kỹ thuật số hiện đại

Ứng dụng thực tiễn của công nghệ pin tiêu chuẩn

Công nghệ pin tiêu chuẩn cung cấp năng lượng cho hầu hết mọi thiết bị kỹ thuật số mà chúng ta sử dụng hàng ngày:

Điện tử tiêu dùng

Điện thoại thông minh, máy tính bảng và máy tính xách tay đều dựa rất nhiều vào các chip ASIC tiêu chuẩn dựa trên tế bào để xử lý, xử lý đồ họa và thiết bị kết nối.

Hệ thống ô tô

Các phương tiện hiện đại chứa hàng chục chip dựa trên tế bào tiêu chuẩn để quản lý hệ thống điều khiển động cơ, hệ thống thông tin giải trí và các hệ thống an toàn như ABS và túi khí.

Thiết bị IoT

Các loại pin tiêu chuẩn công suất thấp cho phép vận hành các cảm biến và chip truyền thông bằng pin, vốn rất cần thiết cho các thiết bị nhà thông minh và thiết bị đeo thông minh.

Những lỗi thường gặp khi làm việc với ô tiêu chuẩn trong VLSI

1. Bỏ qua các ràng buộc của thư viện

Nhiều người mới bắt đầu không hiểu rõ các hạn chế của thư viện như dải điện áp, thông số nhiệt độ và ràng buộc về thời gian, dẫn đến lỗi trong thiết kế.

2. Bỏ qua các yếu tố liên quan đến nguồn điện

Việc sử dụng các cell có công suất cao một cách không cần thiết có thể làm tăng đáng kể mức tiêu thụ điện năng mà không mang lại lợi ích về hiệu năng tương xứng.

3. Phân tích thời điểm không đầy đủ

Giả sử các giá trị thời gian được xác định trước sẽ hoàn toàn khớp với hành vi cuối cùng của chip mà không cần xem xét các hiệu ứng biến đổi trên chip.

4. Quyết định bố trí mặt bằng kém hiệu quả

Việc không tính đến các yêu cầu về mật độ đặt trạm thu phát sóng tiêu chuẩn có thể dẫn đến tắc nghẽn định tuyến và vi phạm thời gian.

5. Bỏ qua thiết kế hướng đến khả năng kiểm thử

Việc không tích hợp các chuỗi quét và cấu trúc kiểm tra trong quá trình tích hợp tế bào tiêu chuẩn khiến việc kiểm tra sản xuất trở nên vô cùng khó khăn.

Phần kết luận

Các ô tiêu chuẩn đại diện cho một trong những cải tiến quan trọng nhất trong thiết kế bán dẫn hiện đại, cho phép phát triển nhanh chóng các mạch tích hợp kỹ thuật số phức tạp.

Bằng cách hiểu thế nào là một ô tiêu chuẩn trong VLSI và cách các khối cấu tạo này hoạt động trong hệ sinh thái thiết kế ASIC rộng lớn hơn, bạn sẽ được trang bị kiến ​​thức nền tảng quan trọng cho bất kỳ sự nghiệp nào trong thiết kế mạch tích hợp kỹ thuật số.

Khi các nút bán dẫn tiếp tục thu nhỏ và độ phức tạp thiết kế tăng lên, việc nắm vững các khái niệm về ô tiêu chuẩn trở nên quan trọng hơn bao giờ hết đối với các kỹ sư VLSI tương lai.

Câu hỏi thường gặp

1. Điểm khác biệt giữa pin tiêu chuẩn và pin macro là gì?

Ô tiêu chuẩn có chiều cao cố định và chiều rộng thay đổi, được thiết kế để đặt và định tuyến tự động. Ô macro thường lớn hơn, có hình dạng bất thường và thường được đặt thủ công, bao gồm bộ nhớ nhúng hoặc mạch tương tự.

2. Các tế bào tiêu chuẩn được đặc trưng như thế nào?

Các ô tiêu chuẩn được đặc trưng hóa thông qua quá trình mô phỏng rộng rãi ở nhiều góc độ xử lý, điện áp và nhiệt độ khác nhau để tạo ra các mô hình về thời gian, công suất và nhiễu được các công cụ EDA sử dụng trong quá trình thiết kế.

3. Có thể điều chỉnh các loại pin tiêu chuẩn cho các ứng dụng cụ thể không?

Mặc dù các ô tiêu chuẩn cơ bản không nên được sửa đổi (làm mất đi mục đích tiêu chuẩn hóa của chúng), các nhà thiết kế có thể kết hợp chúng một cách sáng tạo hoặc yêu cầu các biến thể dành riêng cho từng nhà sản xuất để đáp ứng các yêu cầu đặc biệt.

4. Thư viện tế bào tiêu chuẩn đóng vai trò gì trong quá trình tổng hợp?

Các công cụ tổng hợp sử dụng thư viện ô tiêu chuẩn để ánh xạ các mô tả RTL cấp cao thành các biểu diễn cấp cổng được tối ưu hóa, lựa chọn các ô phù hợp để đáp ứng các ràng buộc về thời gian và diện tích.

5. Các ô tiêu chuẩn có được sử dụng trong thiết kế FPGA không?

FPGA sử dụng các khối logic có thể cấu hình (CLB) thay vì các ô tiêu chuẩn truyền thống, mặc dù một số FPGA hiện đại tích hợp các khối IP cứng dựa trên ô tiêu chuẩn cho các chức năng cụ thể.

6. Các loại pin tiêu chuẩn ảnh hưởng đến mức tiêu thụ điện năng như thế nào?

Việc lựa chọn loại cell tiêu chuẩn ảnh hưởng trực tiếp đến cả mức tiêu thụ điện năng động và tĩnh. Các thư viện thường bao gồm nhiều phiên bản cell khác nhau (tốc độ cao, công suất thấp), cho phép các nhà thiết kế tối ưu hóa cho các mục tiêu công suất cụ thể.

7. Những công ty nào phát triển thư viện tế bào tiêu chuẩn?

Các nhà máy sản xuất chất bán dẫn lớn như TSMC, Intel và GlobalFoundries phát triển các thư viện ô tiêu chuẩn cho quy trình sản xuất của họ. Các nhà cung cấp bên thứ ba như Synopsys và Cadence cũng cung cấp các thư viện chuyên dụng.
