Bộ đếm là linh kiện thiết yếu trong thiết bị điện tử kỹ thuật số, được sử dụng để đếm sự kiện hoặc thời gian. Chúng có thể được phân loại thành bộ đếm Đồng bộ và Bộ đếm Không đồng bộ, khác nhau ở cách xử lý tín hiệu xung nhịp để thay đổi trạng thái. Bài so sánh này sẽ làm nổi bật những khác biệt chính giữa hai loại bộ đếm này về cách thức hoạt động, ưu điểm, nhược điểm và trường hợp sử dụng.

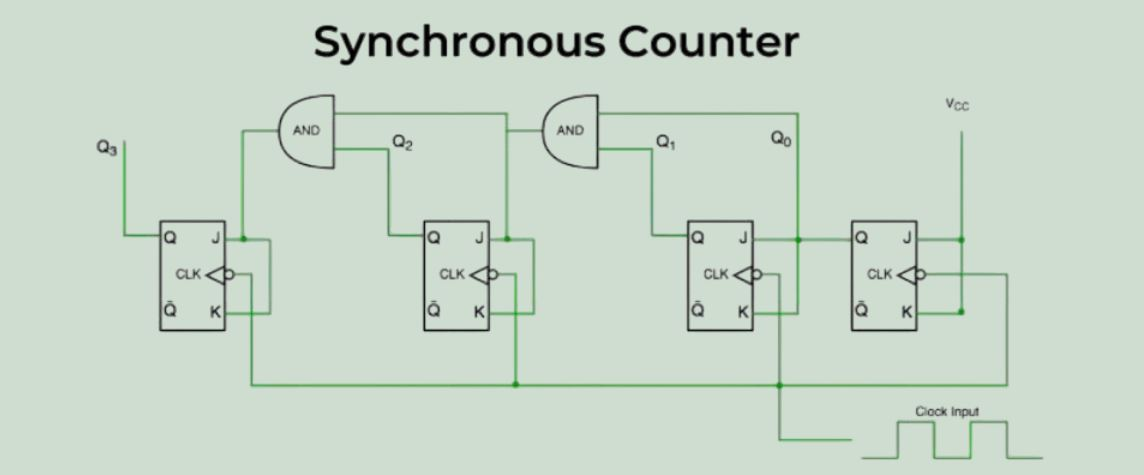

Bộ đếm đồng bộ là gì?

Bộ đếm Đồng bộ là một loại bộ đếm trong đó tất cả các flip-flop được điều khiển bởi một tín hiệu xung nhịp chung duy nhất. Điều này đảm bảo tất cả các flip-flop trong bộ đếm thay đổi trạng thái đồng thời, dẫn đến việc đếm đồng bộ. Đây là những bộ đếm sử dụng một xung nhịp chung cho tất cả các flip-flop.

Ưu điểm của Bộ đếm đồng bộ

• Hoạt động nhanh hơn : Tất cả các flip-flop trong bộ đếm thay đổi cùng lúc, giúp bộ đếm hoạt động nhanh hơn.
• Thời gian chính xác : Vì mọi thứ đều được đồng bộ hóa nên có ít lỗi thời gian hơn, giúp bộ đếm đáng tin cậy và chính xác hơn.
• Giảm độ trễ lan truyền : Không cần phải chờ từng flip-flop kích hoạt flip-flop tiếp theo, do đó bộ đếm có độ trễ ít hơn khi thay đổi trạng thái.
• Đáng tin cậy hơn : Bộ đếm đồng bộ ổn định hơn vì mọi thứ diễn ra cùng lúc, giảm khả năng xảy ra lỗi.
• Tốt hơn cho các ứng dụng tốc độ cao : Các bộ đếm này có thể xử lý các hoạt động tốc độ cao, phù hợp với những thứ như bộ đếm thời gian nhanh hoặc hệ thống xử lý.
• Dễ kiểm soát hơn : Vì tất cả các flip-flop đều được điều khiển bởi một xung nhịp nên việc quản lý thời gian của bộ đếm dễ dàng hơn, đặc biệt là trong các mạch phức tạp.

Nhược điểm của bộ đếm đồng bộ

• Thiết kế phức tạp : Bộ đếm đồng bộ khó thiết kế hơn vì chúng cần các thành phần bổ sung như đồng hồ chung và mạch điều khiển để đảm bảo mọi thứ hoạt động cùng nhau.
• Tiêu thụ điện năng cao hơn : Vì tất cả các flip-flop thay đổi cùng lúc nên nó sử dụng nhiều điện năng hơn so với bộ đếm mà các flip-flop thay đổi từng cái một.
• Yêu cầu nhiều thành phần hơn : Bạn cần nhiều bộ phận hơn (như trình điều khiển xung nhịp và bộ đệm) để đảm bảo mọi thứ được đồng bộ hóa, điều này làm cho thiết kế trở nên phức tạp và tốn kém hơn.

Bộ đếm không đồng bộ là gì?

Bộ đếm bất đồng bộ, còn được gọi là bộ đếm gợn sóng (Ripple Counter), là một loại bộ đếm trong đó mỗi flip-flop được kích hoạt bởi đầu ra của flip-flop trước đó, chứ không phải bởi một tín hiệu xung nhịp chung. Điều này dẫn đến độ trễ khi mỗi flip-flop thay đổi trạng thái theo trình tự, tạo ra hiệu ứng "gợn sóng". Đây là những bộ đếm mà chúng ta không sử dụng xung nhịp chung, xung nhịp chính chỉ được áp dụng cho flip-flop đầu tiên, và sau đó đối với các flip-flop còn lại, đầu ra của flip-flop trước đó được sử dụng làm xung nhịp.

Ưu điểm của bộ đếm không đồng bộ

• Thiết kế đơn giản hơn : Bộ đếm không đồng bộ dễ thiết kế vì chúng không cần một tín hiệu xung nhịp duy nhất cho tất cả các flip-flop. Mỗi flip-flop được kích hoạt bởi flip-flop trước đó.
• Tiêu thụ điện năng thấp hơn : Vì các flip-flop thay đổi từng cái một nên nó sử dụng ít điện năng hơn so với bộ đếm đồng bộ, yêu cầu tất cả các flip-flop phải thay đổi cùng một lúc.
• Ít tốn kém hơn : Thiết kế đơn giản hơn và sử dụng ít thành phần hơn, khiến cho việc xây dựng bộ đếm không đồng bộ ít tốn kém hơn.
• Phù hợp cho các ứng dụng tốc độ thấp : Các bộ đếm này hoạt động tốt trong các hệ thống không cần tốc độ cao, như bộ đếm thời gian cơ bản hoặc bộ đếm sự kiện.
• Có thể sử dụng để đếm sự kiện : Bộ đếm không đồng bộ phù hợp với các ứng dụng chỉ cần đếm sự kiện, như đồng hồ kỹ thuật số hoặc bộ đếm thời gian đơn giản, trong đó tốc độ cao không phải là ưu tiên hàng đầu.
• Tính linh hoạt : Bộ đếm không đồng bộ thích hợp để đếm các sự kiện mà không yêu cầu đồng bộ hóa hoàn hảo các flip-flop.

Nhược điểm của bộ đếm không đồng bộ

• Hoạt động chậm hơn : Bộ đếm không đồng bộ chậm hơn vì mỗi flip-flop phải đợi flip-flop trước đó kích hoạt nó, tạo ra độ trễ.
• Các vấn đề về thời gian (Hiệu ứng gợn sóng) : Độ trễ từ flip-flop này sang flip-flop khác có thể gây ra lỗi thời gian, đặc biệt nếu bộ đếm được sử dụng ở tốc độ cao.
• Ít chính xác hơn : Hiệu ứng gợn sóng (độ trễ giữa các flip-flop) có thể gây ra lỗi, khiến bộ đếm không đồng bộ kém chính xác hơn.
• Tốc độ hạn chế : Các bộ đếm này không phù hợp với các hệ thống nhanh vì có độ trễ giữa các flip-flop.
• Độ trễ lan truyền tăng thêm : Khi thêm nhiều flip-flop, độ trễ sẽ tăng lên, khiến bộ đếm chậm hơn và kém tin cậy hơn.
• Các vấn đề về độ tin cậy : Ở tần số cao, bộ đếm không đồng bộ dễ gặp lỗi hoặc trục trặc do hiệu ứng gợn sóng.

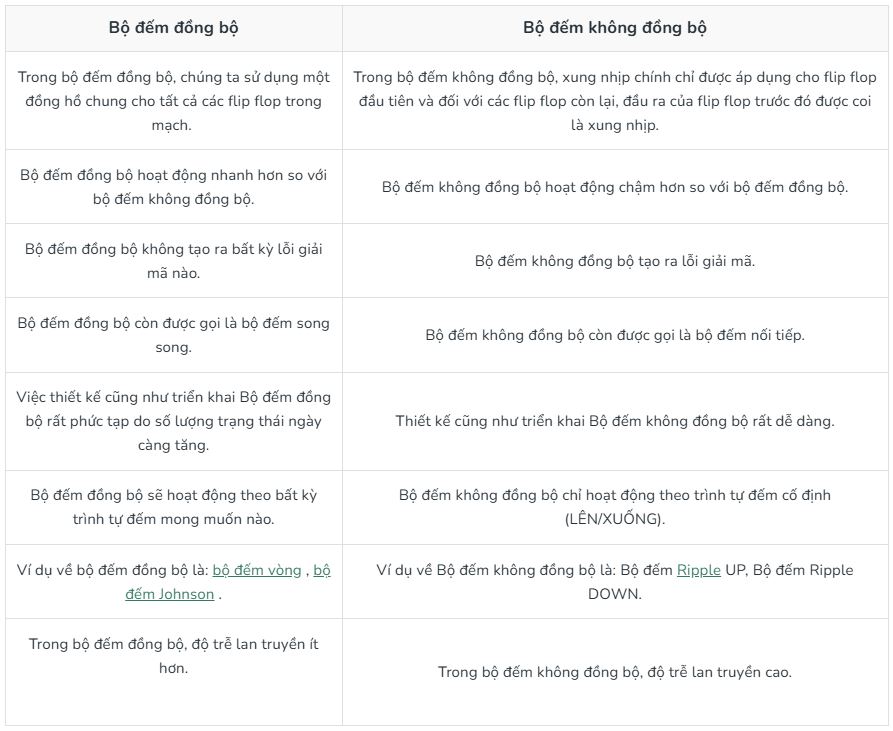

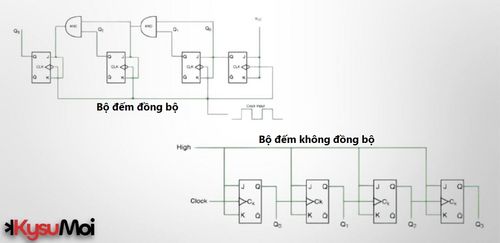

Sự khác biệt giữa Bộ đếm đồng bộ và Bộ đếm không đồng bộ

Phần kết luận

Ở đây chúng ta đã tìm hiểu sự khác biệt giữa Bộ đếm Đồng bộ và Bộ đếm Bất đồng bộ. Cả bộ đếm đồng bộ và bất đồng bộ đều được sử dụng để đếm trong các hệ thống kỹ thuật số, nhưng chúng khác nhau về cách thức hoạt động. Bộ đếm đồng bộ nhanh hơn và chính xác hơn vì tất cả các bộ phận hoạt động cùng lúc. Chúng rất phù hợp cho các hệ thống cần tốc độ và độ chính xác cao nhưng phức tạp hơn và tiêu thụ nhiều năng lượng hơn.

Ngược lại, bộ đếm không đồng bộ đơn giản hơn và tiêu thụ ít năng lượng hơn vì mỗi bộ phận hoạt động tuần tự. Chúng chậm hơn và kém chính xác hơn, vì vậy phù hợp hơn cho các ứng dụng đơn giản, tốc độ thấp.
