Các MOSFET silicon công suất cao đã là trái tim của các hệ thống chuyển đổi năng lượng trong nhiều thập kỷ, cung cấp sự kết hợp cân bằng giữa hiệu suất, chi phí và khả năng sản xuất trên nhiều ứng dụng, từ bộ chuyển đổi nguồn điểm tải đến bộ điều khiển động cơ và hệ thống pin. Silicon vẫn là công nghệ chiếm ưu thế nhờ độ tin cậy và khả năng thu nhỏ kích thước thiết bị.

Tuy nhiên, khi các yêu cầu về hiệu năng ngày càng khắt khe và mục tiêu mật độ công suất tiếp tục tăng lên, một quan điểm phổ biến đã xuất hiện cho rằng silicon đã đạt đến giới hạn cơ bản của nó. Quan điểm này phản ánh những hạn chế vốn có của vật liệu silicon, nhưng những đổi mới gần đây trong kiến trúc thiết bị và công nghệ sản xuất đã đẩy hiệu năng vượt xa những giới hạn từng được cho là không thể vượt qua.

Trong hơn hai thập kỷ qua, hầu hết những tiến bộ trong lĩnh vực thiết bị điện tử công suất silicon đều được thúc đẩy bởi những cải tiến nhỏ trong quy trình sản xuất chứ không phải bởi những đổi mới về cấu trúc thiết bị. Do đó, những hạn chế lâu nay liên quan đến tổn hao dẫn điện, hiệu suất chuyển mạch và khả năng chịu điện áp vẫn không thay đổi đáng kể.

Các kiến trúc thiết bị silicon thế hệ tiếp theo đang thách thức giả định này bằng cách thiết kế những phương pháp hoàn toàn mới để quản lý điện trường và điện tích bên trong thiết bị. Những đổi mới này chứng minh rằng silicon vẫn còn nhiều tiềm năng chưa được khai thác khi được nhìn nhận từ một góc độ thiết kế hoàn toàn khác.

Những hạn chế về hiệu năng của các MOSFET silicon truyền thống

Hiệu suất của MOSFET silicon được quyết định bởi mối quan hệ giữa điện áp đánh thủng và điện trở dẫn ở trạng thái mở trên một đơn vị diện tích (RSP_{\mathrm{SP}}). Trong cấu trúc thiết bị một chiều thông thường, mối quan hệ này tuân theo một định luật tỷ lệ quen thuộc, trong đó RSP_{\mathrm{SP}} tăng xấp xỉ theo lũy thừa 2,5 của điện áp đánh thủng (BV2.5^{2.5}).

Hiện tượng này phát sinh từ nhu cầu về một vùng trôi dày hơn với nồng độ pha tạp thấp hơn để chịu được điện áp cao hơn. Mặc dù vùng này cần thiết để chặn điện áp, nhưng nó lại góp phần đáng kể vào việc làm tăng điện trở dẫn, làm giảm hiệu suất tổng thể của thiết bị điện áp cao.

Việc áp dụng kiến trúc siêu tiếp giáp (Superjunction) dựa trên nguyên lý RESURF thể hiện một bước tiến đáng kể, cho phép cân bằng điện tích hai chiều trong vùng trôi. Điều này cho phép RSP_{\mathrm{SP}} có mối quan hệ gần tuyến tính hơn với điện áp đánh thủng. Tuy nhiên, ngay cả những kiến trúc này cũng có những hạn chế về cấu trúc. Trong các thiết bị siêu tiếp giáp, chỉ một phần tiết diện của thiết bị được sử dụng để dẫn điện, trong khi phần còn lại góp phần vào khả năng chặn điện áp.

Do đó, cấu trúc các trụ pha tạp loại p và loại n hạn chế tiết diện dẫn điện, và những cải tiến hơn nữa đòi hỏi các quy trình sản xuất ngày càng phức tạp và tốn kém. Trên thực tế, những hạn chế này xác định giới hạn hiệu suất của các MOSFET silicon truyền thống.

‍Cải tiến cấu trúc silicon bằng phương pháp điều khiển điện trường tiên tiến

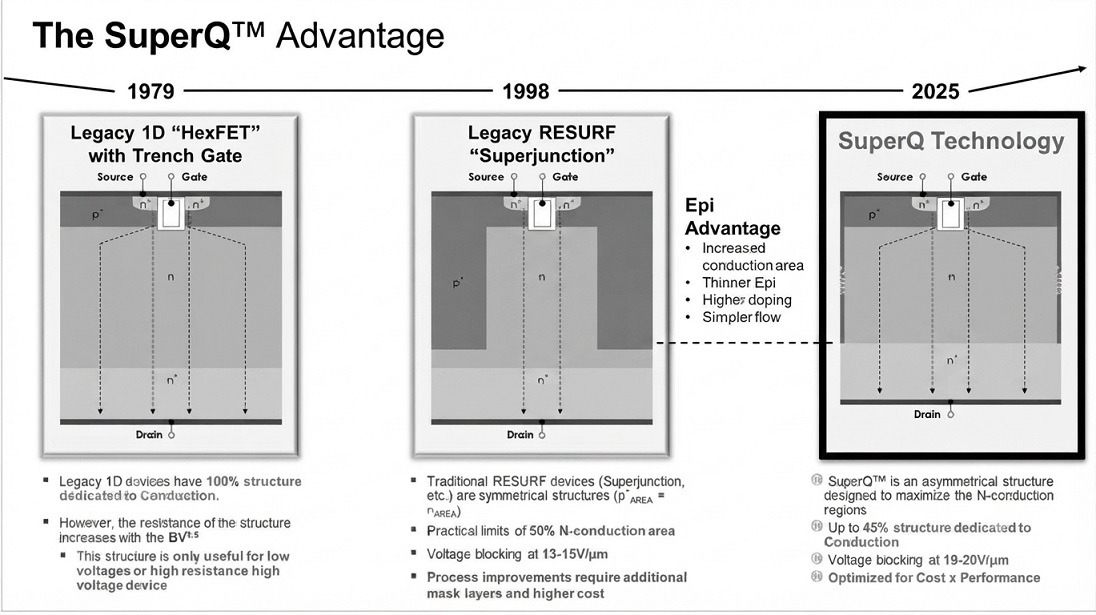

Công nghệ SuperQ của iDEAL Semiconductors đã tạo ra một thay đổi căn bản trong cách quản lý điện trường và phân bố điện tích trong các thiết bị silicon. Thay vì dựa vào các cấu trúc cân bằng điện tích đối xứng, phương pháp mới này sử dụng kiến trúc RESURF bất đối xứng (như thể hiện trong Hình 1), giúp cải thiện đáng kể khả năng dẫn điện trong khi vẫn duy trì khả năng chịu điện áp cao.

Trong các cấu trúc này, một rãnh sâu có tỷ lệ chiều sâu trên chiều rộng lớn và điện tích được kiểm soát bên trong thay thế cho trụ p của cấu trúc siêu tiếp giáp truyền thống. Rãnh này chỉ chiếm một phần nhỏ diện tích của thiết bị, khoảng vài phần trăm, trong khi phần lớn diện tích mặt cắt ngang vẫn có thể dùng để dẫn điện.

Việc điều chỉnh cấu trúc này làm tăng đáng kể tiết diện dẫn điện hiệu quả, cho phép dòng điện chạy qua khoảng 95% diện tích mặt cắt ngang của thiết bị. Đồng thời, sự cân bằng điện tích chính xác được duy trì trên toàn vùng trôi, cho phép chặn điện áp hiệu quả thông qua điều khiển điện trường hai chiều và ba chiều.

Kết quả là sự phân bố điện trường đồng đều hơn, cường độ điện trường cực đại giảm và khả năng chịu đựng tốt hơn trước các biến thiên trong quá trình sản xuất. Sự kết hợp của các yếu tố này cho phép tăng nồng độ pha tạp trong vùng trôi mà không ảnh hưởng đến điện áp đánh thủng.

Vượt qua những giới hạn truyền thống về điện trở dẫn riêng

Một trong những kết quả quan trọng nhất của kiến trúc SuperQ là khả năng vượt qua những giới hạn thông thường về điện trở dẫn riêng tại một điện áp đánh thủng nhất định bằng cách làm mỏng vùng trôi và tăng nồng độ pha tạp trong khi vẫn duy trì cân bằng điện tích. Do đó, các thiết bị này có giá trị RSP_{\mathrm{SP}} thấp hơn đáng kể so với các công nghệ MOSFET silicon thông thường và MOSFET siêu tiếp giáp truyền thống.

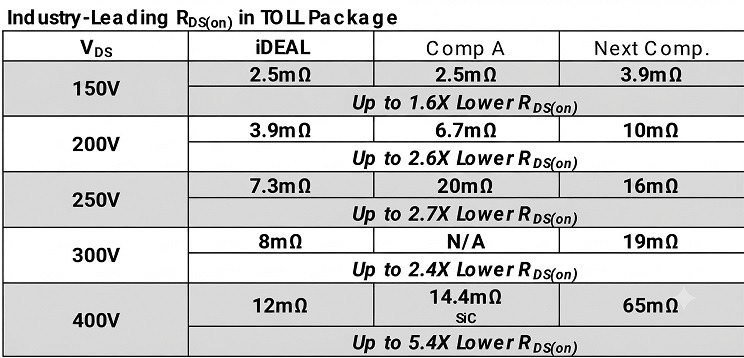

Các phép đo cho thấy MOSFET SuperQ công suất cao có thể giảm điện trở dẫn ở trạng thái mở trên một đơn vị diện tích khoảng 1,6 đến 5,7 lần so với các thiết bị silicon thông thường trong dải điện áp từ 150 V đến 400 V, như thể hiện trong Hình 2. Hơn nữa, khả năng điều khiển điện trường được cải thiện cho phép đạt cường độ điện trường khoảng 19–20 V/µm, thể hiện sự cải tiến đáng kể so với các thiết kế siêu tiếp giáp truyền thống.

Những cải tiến này góp phần trực tiếp làm giảm tổn hao dẫn điện và cho phép đạt được các giá trị điện trở dẫn thuộc nhóm tốt nhất trong ngành, cải thiện cả hiệu suất lẫn tỷ lệ hiệu năng trên chi phí. Sự kết hợp giữa hiệu suất được nâng cao và quy trình sản xuất đơn giản hơn dẫn đến tỷ lệ hiệu năng trên chi phí vượt trội, tăng cường khả năng cạnh tranh của silicon trong các ứng dụng sản xuất hàng loạt.

Phân tách tổn hao dẫn điện và tổn hao chuyển mạch

Sự đánh đổi giữa khả năng dẫn điện và hiệu suất chuyển mạch từ lâu đã là một yếu tố thiết kế quan trọng đối với MOSFET công suất cao. Việc giảm điện trở dẫn ở trạng thái mở thường đòi hỏi phải tăng diện tích thiết bị hoặc thay đổi cấu trúc theo cách làm tăng điện dung, dẫn đến điện tích cổng, điện tích đầu ra và tổn hao chuyển mạch cao hơn.

Ngược lại, việc tối ưu hóa để chuyển mạch nhanh thường dẫn đến tổn hao dẫn điện cao hơn hoặc tăng nguy cơ nhiễu điện từ do tốc độ biến thiên điện áp (dv/dt) và dòng điện (di/dt) cao hơn. Những hạn chế trái ngược này tạo ra một không gian thiết kế có các thông số liên kết chặt chẽ, trong đó việc cải thiện một thông số có thể ảnh hưởng tiêu cực đến các thông số khác.

MOSFET công suất cao SuperQ thách thức mối quan hệ đánh đổi lâu đời này bằng cách cải thiện sự phân bố điện tích và giảm thiểu điện dung ký sinh thông qua đổi mới cấu trúc, thay vì chỉ thu nhỏ thiết bị theo cách thông thường.

Do đó, các thiết bị này có thể giảm tổng điện tích chuyển mạch và năng lượng tiêu hao trong mỗi chu kỳ chuyển mạch, từ đó cải thiện hiệu suất ở các tần số hoạt động thực tế. Điều này đặc biệt quan trọng trong các ứng dụng hoạt động trong dải tần từ 100 kHz đến vài trăm kHz, nơi tổn hao chuyển mạch thường chiếm một phần đáng kể trong tổng tổn hao. Bằng cách cải thiện đồng thời cả khả năng dẫn điện và hiệu suất chuyển mạch, MOSFET SuperQ giải quyết hiệu quả hai trong số những thách thức quan trọng nhất trong thiết kế linh kiện điện tử công suất.

Tác động ở cấp độ hệ thống đến hiệu suất và mật độ công suất

Lợi ích của việc cải thiện hiệu năng thiết bị tác động trực tiếp đến toàn bộ hệ thống. Ngay cả những cải tiến nhỏ cũng có thể giảm đáng kể lượng nhiệt tỏa ra, cho phép sử dụng bộ tản nhiệt nhỏ hơn và các giải pháp làm mát đơn giản hơn. Nhiệt độ mối nối thấp hơn cũng giúp tăng độ tin cậy của hệ thống và kéo dài tuổi thọ thiết bị.

Trong các hệ thống quản lý pin, tổn hao dẫn điện thấp hơn giúp giảm nhiệt lượng phát sinh và tăng độ tin cậy của hệ thống, đặc biệt trong môi trường dòng điện cao. Trong các ứng dụng điều khiển động cơ, điện trở dẫn thấp hơn cho phép nâng cao hiệu suất và cải thiện khả năng vận hành bền bỉ của các bộ biến tần.

Trong các bộ chuyển đổi DC-DC, hoạt động ở tần số chuyển mạch cao hơn cho phép sử dụng các linh kiện từ tính nhỏ hơn và đáp ứng nhanh hơn với những thay đổi của tải, dẫn đến mật độ công suất cao hơn và thiết kế hệ thống nhỏ gọn hơn. Điều này ngày càng trở nên quan trọng trong các ứng dụng có hạn chế về không gian và trọng lượng. Tổng hợp các cải tiến này tạo ra một hệ thống chuyển đổi năng lượng hiệu quả hơn, nhỏ gọn hơn và tiết kiệm chi phí hơn.

Duy trì những lợi thế của hệ sinh thái silicon

Một ưu điểm quan trọng của công nghệ SuperQ là khả năng tương thích với các quy trình sản xuất và chuỗi cung ứng hiện có. Không giống như các công nghệ bán dẫn vùng cấm rộng, vốn thường phát sinh thêm chi phí do yêu cầu bộ điều khiển cổng chuyên dụng, độ phức tạp thiết kế tăng lên do yêu cầu về điện áp cổng và bố trí mạch chặt chẽ hơn, cũng như nhu cầu về các phương pháp và vật liệu sản xuất mới, các thiết bị SuperQ có thể được sản xuất bằng các quy trình tương thích với CMOS, với năng suất cao và khả năng mở rộng sản xuất, tận dụng cơ sở hạ tầng hiện có và năng lực sản xuất hàng loạt.

So với các quy trình chế tạo MOSFET siêu tiếp giáp truyền thống, vốn phức tạp và tốn kém, các cấu trúc mới này yêu cầu ít bước xử lý hơn đáng kể.

Về độ tin cậy, các thiết bị này duy trì những ưu điểm vốn có của silicon, bao gồm đặc tính vùng hoạt động an toàn (SOA) tốt, khả năng chịu dòng ngắn mạch (SCWC) hàng đầu trong ngành và các chứng nhận tiêu chuẩn ngành đã được chứng minh như AEC-Q101.

Điều này cho phép các nhà sản xuất tận dụng cơ sở hạ tầng hiện có đồng thời mang lại hiệu suất được cải thiện, giảm cả chi phí và rủi ro trong toàn bộ chuỗi cung ứng. Đối với các nhà thiết kế hệ thống, điều đó có nghĩa là rào cản triển khai thấp hơn và sự tin tưởng cao hơn vào khả năng cung ứng cũng như độ tin cậy lâu dài.

Tóm lại: Định nghĩa lại khả năng của silicon

Quan điểm cho rằng silicon đã đạt đến giới hạn phản ánh những hạn chế do kiến trúc thiết bị truyền thống đặt ra nhiều hơn là những hạn chế của bản thân vật liệu. Trong hơn hai thập kỷ qua, các nhà thiết kế đã làm việc trong những giới hạn do cấu trúc RESURF đối xứng và những cải tiến dần dần trong quy trình sản xuất đặt ra.

Bằng cách cải tiến căn bản cách quản lý điện trường và điện tích bên trong thiết bị, các kiến trúc silicon mới có thể khắc phục những hạn chế lâu đời này. Những cải tiến về điện trở dẫn riêng, hiệu suất chuyển mạch và độ bền cho thấy silicon vẫn là vật liệu rất phù hợp để đáp ứng nhu cầu của các hệ thống chuyển đổi năng lượng hiện đại.

Thay vì bị thay thế, silicon tiếp tục được phát triển. Những tiến bộ này mở đường cho hiệu năng và mật độ công suất cao hơn trong khi vẫn duy trì được những lợi thế về chi phí, khả năng sản xuất và độ tin cậy, vốn đã giúp silicon trở thành công nghệ cốt lõi trong lĩnh vực điện tử công suất.
