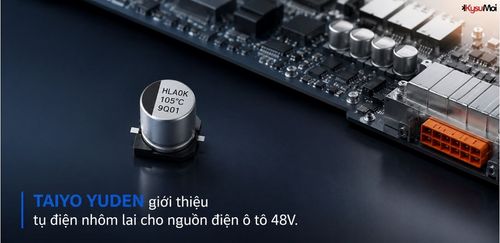

TAIYO YUDEN đã cho ra mắt dòng tụ điện phân polymer lai nhôm dẫn điện HVX (-K) và HTX (-K), đạt chứng nhận AEC-Q200, dành cho các thiết bị điện tử ô tô công suất cao.

Các tụ điện nhôm điện phân lai này được thiết kế cho các đường ray điện áp cao, dòng điện cao được sử dụng trong hệ thống trợ lực lái 48 volt, hệ thống hỗ trợ lái xe tiên tiến (ADAS) và các chức năng điều khiển/an toàn khác, nơi mà tính nhỏ gọn, khả năng chống nhiễu và độ tin cậy ở nhiệt độ cao là rất quan trọng.

Các tính năng và lợi ích chính

• Hệ thống điện phân lai kết hợp polyme dẫn điện với chất điện phân lỏng để đạt được điện trở nội thấp (ESR) trong khi vẫn duy trì đặc tính tự phục hồi của tụ điện nhôm, cải thiện cả hiệu suất và độ bền trong môi trường nguồn điện nhiễu.
• Được chứng nhận theo tiêu chuẩn AEC-Q200 dành cho các linh kiện thụ động, dòng HVX (-K) và HTX (-K) phù hợp với ECU và mô-đun nguồn ô tô mà không cần chứng nhận OEM cụ thể cho từng dự án.
• Nó có thể xử lý điện áp lên đến 80 V để hỗ trợ các kiến ​​trúc nguồn điện ô tô 48 V hiện đại, với biên độ an toàn đủ cho các tình huống khẩn cấp và giảm công suất thường được sử dụng trong thiết kế nguồn điện.
• Dòng điện gợn sóng cao thường được quan sát thấy ở nhiệt độ cao. Các linh kiện chất lượng cao, chẳng hạn như RAHTX181M1RGP5005K, có dòng điện gợn sóng là 3.900 mArms ở 135°C, cho phép sử dụng ít tụ điện mắc song song hơn hoặc vỏ nhỏ hơn trong các mạch buck/boost dòng điện cao và mạch điều khiển động cơ.
• Có nhiều kích thước khác nhau , từ loại nhỏ gọn φ6.3 × 7.7 mm đến các thiết bị lớn φ12.5 × 16.5 mm, cho phép cả các bảng điều khiển có không gian hạn chế và các nút lưu trữ năng lượng lớn đều có thể sử dụng cùng một dòng công nghệ.
• So với các mẫu HVX/HTX trước đây, sản phẩm này có khả năng dịch chuyển được cải tiến, cho phép điều chỉnh tần số thấp mượt mà hơn và giảm sụt áp khi tải thay đổi trong Hệ thống Hỗ trợ Lái xe Nâng cao (ADAS) và hệ thống trợ lực lái.
• ELNA có cơ sở sản xuất tập trung vào ô tô, với sản xuất hàng loạt tại các nhà máy Shirakawa và Aomori để hỗ trợ nguồn cung số lượng lớn và tuân thủ các tiêu chuẩn chất lượng xe của mình.

Sử dụng thông thường

Các tụ điện lai HVX (-K) và HTX (-K) được thiết kế để giảm nhiễu và làm mịn điện áp trong các mạch nguồn ô tô, và có thể được tích hợp một cách tự nhiên vào nhiều khối thiết kế thông dụng:

• Bộ biến tần và bộ điều khiển trợ lực lái điện (EPS) 48 volt, vốn chịu dòng điện gợn sóng cao và không gian hạn chế, đòi hỏi các tụ điện nhỏ gọn với điện trở nội thấp (ESR) và độ bền cao ở nhiệt độ dưới nắp ca-pô.
• Bộ điều khiển điện tử (ECU) của Hệ thống hỗ trợ lái xe nâng cao (ADAS) (một thiết bị tích hợp kết hợp camera, radar, lidar và cảm biến hình ảnh) sử dụng bộ chuyển đổi DC-DC đa pha để tạo ra điện áp kỹ thuật số thấp 12 V hoặc 48 V, trong đó tụ điện đầu ra phải duy trì sự cân bằng giữa đáp ứng tín hiệu tức thời và tuổi thọ.
• Các mô-đun điều khiển quan trọng về an toàn, chẳng hạn như hệ thống phanh, hệ thống kiểm soát ổn định hoặc hệ thống điều khiển lái điện tử, yêu cầu chứng nhận AEC-Q200 và các kịch bản hỏng hóc có thể dự đoán được.
• Bộ sạc tích hợp và bộ chuyển đổi DC-DC tùy chọn trong hệ thống truyền động điện (HEV/EV) yêu cầu bus trung gian điện áp cao và khả năng cách ly hiệu quả khỏi nhiễu chuyển mạch.
• Thông thường, các ECU điều khiển các chức năng thân xe và tiện nghi sử dụng nguồn điện từ 12V đến 48V, trong đó tụ điện lai có thể được sử dụng để thay thế hoặc bổ sung cho các tụ điện phân truyền thống nhằm đạt được khả năng chịu dao động điện áp tốt hơn và tuổi thọ cao hơn ở nhiệt độ cao.

Đặc điểm kỹ thuật

Thông cáo báo chí của TAIYO YUDEN nêu bật một số thông số kỹ thuật chính và các khía cạnh về dòng sản phẩm liên quan đến thiết kế sản phẩm.

Cấu trúc và hiệu năng lai.

Tụ điện phân oxit nhôm lai sử dụng polyme dẫn điện và chất điện phân lỏng để tạo thành hệ thống catốt. Điện trở thấp của polyme làm giảm điện trở nối tiếp tương đương, do đó giảm thiểu điện áp gợn sóng cho một dòng điện gợn sóng nhất định. Điều này cho phép các nhà thiết kế vận hành bộ chuyển đổi ở tần số chuyển mạch cao hơn hoặc với các yêu cầu chuyển đổi nghiêm ngặt hơn. Trong khi đó, lớp cách điện oxit nhôm truyền thống với chất điện phân lỏng vẫn giữ được khả năng tự phục hồi, giúp duy trì độ tin cậy trong điều kiện xung điện và các lỗi nhỏ.

Dòng sản phẩm HVX (-K) và HTX (-K) được thiết kế để hoạt động ở nhiệt độ lên đến 135°C. Mẫu sản phẩm chủ lực, RAHTX181M1RGP5005K, có điện áp định mức 80 V, quy định dòng điện gợn sóng là 3.900 mArms ở nhiệt độ tối đa này. Trên thực tế, điều này cho phép sử dụng trong phòng máy hoặc khu vực gần biến tần có nhiệt độ môi trường cao và nhiệt lượng tỏa ra bên trong mà không làm giảm khả năng xử lý dòng điện gợn sóng xuống mức không thể sử dụng được.

Phạm vi điện áp và kích thước

Sản phẩm mới này hỗ trợ điện áp lên đến 80 V, và cũng hỗ trợ hệ thống 48 V với biên độ kỹ thuật hợp lý để giảm tải và xử lý các thay đổi đột ngột khác trong phạm vi điện áp này. Sản phẩm bao gồm:

• Có 7 kích thước lon để lựa chọn, dao động từ khoảng φ6,3 × 7,7 mm đến φ12,5 × 16,5 mm.
• Có 46 mã số linh kiện phụ bao gồm cả hai mẫu HVX (-K) và HTX (-K), cho phép cấu hình chính xác giới hạn dung lượng và phổ tần.

Về mặt cơ học, tụ điện có hình dạng trụ tròn xuyên tâm quen thuộc, giúp dễ dàng tích hợp vào các bố cục mạch in (PCB) hiện có, nơi tụ điện nhôm điện phân thường được sử dụng trong thiết kế ô tô.

Định vị HVX (-K) so với HTX (-K).

Hệ thống đánh số linh kiện RAHVX… và RAHTX… lần lượt đề cập đến các mẫu HVX (-K) và HTX (-K). Mặc dù thông cáo báo chí nhấn mạnh các tính năng cải tiến về dung lượng có sẵn trong cả hai mẫu, các nhà thiết kế nên tham khảo các bảng dữ liệu chi tiết và trang so sánh dòng sản phẩm để hiểu rõ sự khác biệt về giá trị ESR, tuổi thọ và kích thước vỏ phù hợp giữa HVX và HTX đối với các mức áp suất và dung lượng nhất định. Trên nhiều nền tảng ô tô, các kỹ sư sử dụng một dòng sản phẩm lai duy nhất làm tiêu chuẩn cho tất cả các ECU. Việc có cả hai tùy chọn HVX và HTX cho phép cân bằng giữa hiệu suất và số lượng hoặc chi phí.

Thông tin về tình trạng hàng và mã số phụ tùng.

TAIYO YUDEN đã cho ra mắt 46 loại tụ điện lai HVX (-K) và HTX (-K). Thông cáo báo chí nêu chi tiết mã số linh kiện cụ thể cho các mẫu sản xuất hàng loạt đầu tiên, bao gồm nhiều dải điện áp và điện dung với bảy kích thước vỏ khác nhau.

Những điểm quan trọng liên quan đến tình trạng phòng trống:

• Việc sản xuất hàng loạt bắt đầu vào tháng 6 năm 2026 tại các nhà máy Shirakawa và Aomori của ELNA ở Nhật Bản, cho thấy thiết bị này đang trong quá trình sản xuất liên tục, chứ không chỉ là các nguyên mẫu kỹ thuật.
• Sản phẩm mẫu có giá 150 yên/đơn vị, thích hợp cho việc đánh giá sơ bộ và thử nghiệm so sánh với pin điện phân truyền thống hoặc các công nghệ lai cạnh tranh.
• Bạn có thể tìm thấy thông tin chi tiết đầy đủ về sản phẩm thông qua hệ thống tìm kiếm thông số kỹ thuật trực tuyến của TAIYO YUDEN bằng cách sử dụng các bộ lọc cho tụ điện lai và mã dòng HVX/HTX.

Trong kế hoạch mua sắm, nhân viên mua hàng cần phối hợp với các nhà phân phối được ủy quyền hoặc bộ phận bán hàng trực tiếp của TAIYO YUDEN, có tính đến các tiêu chuẩn đủ điều kiện theo tiêu chuẩn AEC-Q200 và yêu cầu PPAP hoặc tài liệu cụ thể của khách hàng đối với các dự án ô tô.

Ghi chú thiết kế dành cho kỹ sư.

Từ góc độ thiết kế thực tiễn, tụ điện lai điện phân nhôm dòng HVX(-K) và HTX(-K) có thể được xem là các lựa chọn cho tụ điện đầu ra, đầu vào và bus trung gian trong bộ chuyển đổi chế độ chuyển mạch, đặc biệt là trong lĩnh vực ô tô. Một số quan sát thiết kế cụ thể như sau:

• Chiến lược giảm điện áp : Đối với hệ thống 48V, việc sử dụng các linh kiện có định mức 80V sẽ cung cấp đủ khoảng dự phòng cho các xung điện áp và độ tin cậy lâu dài. Các nhà thiết kế nên tuân theo các hướng dẫn giảm điện áp tiêu chuẩn (ví dụ: thiết kế cho điện áp hoạt động bình thường thấp hơn đáng kể so với điện áp định mức) như đã nêu trong các bảng dữ liệu và ghi chú ứng dụng của TAIYO YUDEN.
• Thiết kế dòng điện gợn sóng và tản nhiệt : Với dòng điện gợn sóng định mức lên đến 135°C, các mạch lai này có thể chịu được dòng điện xoay chiều cao, nhưng việc bố trí mạch in và luồng không khí vẫn cần được thiết kế để tránh tăng nhiệt độ cục bộ quá mức. Việc bố trí các thiết bị song song, sử dụng các tấm đồng rộng và xem xét khoảng cách với các linh kiện nóng (MOSFET, cuộn cảm) sẽ giúp tối đa hóa tuổi thọ.
• So sánh điện trở tương đương (ESR) với tụ điện gốm : Tụ điện điện phân lai có ESR thấp hơn so với tụ điện nhôm ướt thông thường, nhưng cao hơn so với các tụ MLCC mắc song song. Một phương pháp phổ biến là kết hợp một hoặc nhiều tụ điện lai để lưu trữ năng lượng công suất cao và giảm rung động, cùng với các tụ MLCC để cách ly tín hiệu tần số cao, đặc biệt là trong các hệ thống hỗ trợ lái xe tiên tiến (ADAS) kỹ thuật số.
• Những lưu ý về tuổi thọ và tiêu chuẩn AEC-Q200 : Sản phẩm đã được thử nghiệm theo phương pháp thử nghiệm độ bền AEC-Q200, nhưng nhà sản xuất khuyến nghị nên xác minh và phê duyệt chính thức các thông số kỹ thuật sản phẩm và kết quả thử nghiệm trước khi sử dụng trong sản xuất ô tô. Điều này bao gồm kiểm tra khả năng chịu nhiệt, rung động, đột biến dòng điện và độ ẩm đối với các hồ sơ dự án cụ thể.
• Các hạn chế về bố trí và cơ khí : Hình trụ giúp dễ dàng thay thế các tụ điện phân hiện có; tuy nhiên, các nhà thiết kế nên xem xét các hạn chế về chiều cao trong các ECU nhỏ gọn và đảm bảo rằng đường kính và chiều cao được chọn tương thích với không gian vỏ và đầu nối.
• Giảm nhiễu điện từ và tiếng ồn : Các bộ chuyển đổi lai ESR thấp giúp giảm thiểu nhiễu đường dây cấp điện, đơn giản hóa việc tuân thủ các yêu cầu CISPR và EMC của nhà sản xuất ô tô (OEM). Khi được sử dụng ở đầu ra của bộ chuyển đổi và trên bus trung tâm, các bộ chuyển đổi này có thể giúp làm mịn trở kháng theo tần số và giảm cộng hưởng với độ tự cảm của đường dây điện.
• Tính năng dành cho các ứng dụng liên quan đến an toàn : Trong các hệ thống hỗ trợ lái xe tiên tiến (ADAS) và hệ thống lái, việc lựa chọn linh kiện phải phù hợp với mục tiêu an toàn của hệ thống. Các nhà thiết kế nên tích hợp các tụ điện lai này vào các phân tích an toàn toàn diện hơn (ví dụ: FMEDA theo tiêu chuẩn ISO 26262) bằng cách sử dụng dữ liệu về tỷ lệ hỏng hóc và chế độ hoạt động do nhà sản xuất cung cấp.

Các kỹ sư nên xem xét kỹ lưỡng bảng dữ liệu kỹ thuật cho từng mã linh kiện, đặc biệt là để xác minh các giá trị điện dung, ESR, độ gợn sóng và dung sai ở nhiệt độ hoạt động thực tế của ECU.
