Tản nhiệt đóng vai trò là "máy điều nhiệt" hiệu quả, sử dụng các thiết kế và vật liệu chuyên dụng để truyền và giải phóng nhiệt dư thừa từ các thiết bị điện tử ra môi trường một cách nhanh chóng, đảm bảo các thiết bị không gặp sự cố do quá nhiệt.

Tản nhiệt

Định nghĩa

Tản nhiệt là quá trình truyền nhiệt từ một vật thể ra môi trường xung quanh. Điều này giúp vật thể hoạt động trơn tru và tránh bị quá nóng. Nó rất quan trọng để duy trì hoạt động ổn định của các thiết bị điện tử và thiết bị công nghiệp.

Giữ cho thiết bị điện tử luôn mát mẻ là rất quan trọng. Để thiết kế hệ thống làm mát tốt hơn, trước tiên chúng ta phải hiểu cách truyền nhiệt. Điều này giúp thiết bị điện tử hoạt động trơn tru hơn và bền hơn.

Khi công nghệ phát triển, nhu cầu quản lý nhiệt hiệu quả cũng tăng theo. Tìm hiểu về tản nhiệt giúp chúng ta hiểu chức năng của nó trong việc duy trì hoạt động trơn tru của các thiết bị. Điều này cung cấp cái nhìn sâu sắc hơn về chủ đề quan trọng này.

Các loại

Có ba loại tản nhiệt cơ bản. Chúng được mô tả chi tiết hơn dưới đây:

• Tản nhiệt thụ động:‍

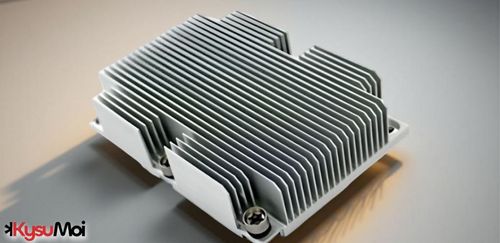

Tản nhiệt thụ động là thiết bị tản nhiệt cơ bản nhất, thường bao gồm đế và một bộ cánh tản nhiệt. Truyền nhiệt trong tản nhiệt thụ động chủ yếu dựa vào sự đối lưu tự nhiên. Khi không khí xung quanh các vây được làm nóng thông qua sự dẫn nhiệt, không khí nóng bốc lên do ít đậm đặc hơn và không khí tốt hơn sẽ di chuyển vào vị trí của nó. Chu trình này tiếp tục tạo điều kiện cho việc truyền nhiệt.

‍• Tản nhiệt chủ động

Tản nhiệt chủ động kết hợp các bộ phận bổ sung như quạt hoặc máy bơm để nâng cao hiệu suất làm mát. Các thành phần này tích cực luân chuyển không khí hoặc chất làm mát bằng chất lỏng, làm tăng khả năng tản nhiệt của tản nhiệt. Tản nhiệt chủ động lý tưởng cho các ứng dụng và thiết bị điện tử hiệu suất cao với tải nhiệt đáng kể.

‍• Tản nhiệt lai

Tản nhiệt lai kết hợp các nguyên tắc làm mát thụ động và chủ động. Thiết bị hoạt động thụ động đến một ngưỡng nhiệt nhất định và cơ chế làm mát chủ động được kích hoạt khi vượt quá giới hạn đó. Bộ tản nhiệt này mang đến những ưu điểm tốt nhất của cả hai loại hình, mang lại khả năng vận hành yên tĩnh ở mức tải nhiệt từ thấp đến trung bình và tăng cường khả năng làm mát khi nhiệt độ tăng.

Cơ chế

Điều quan trọng là phải hiểu cách nhiệt được tản ra để cải thiện hiệu suất của các thiết bị điện tử. Điều này bao gồm dẫn nhiệt, đối lưu và bức xạ. Mỗi phương pháp đều giúp giảm nhiệt theo cách riêng của nó.

Dẫn nhiệt là quá trình truyền nhiệt qua chất rắn. Vật liệu có điện trở nhiệt thấp là lựa chọn tốt nhất cho việc này. Chúng giúp nhiệt truyền nhanh từ nguồn đến nơi hấp thụ.

Đối lưu sử dụng chuyển động của chất lỏng để mang nhiệt đi. Có hai loại:

∙Đối lưu tự nhiên: Sử dụng sự chênh lệch nhiệt độ để tạo luồng không khí mà không cần sự trợ giúp.

∙Đối lưu cưỡng bức: Sử dụng quạt hoặc máy bơm để tăng luồng không khí và làm mát tốt hơn.

Bức xạ là cách thứ ba. Nó phát ra sóng điện từ để truyền nhiệt ra xung quanh. Mỗi phương pháp hoạt động tốt nhất trong những điều kiện khác nhau.

Hệ thống làm mát sử dụng các phương pháp này để quản lý nhiệt hiệu quả. Bằng cách hiểu rõ và sử dụng đúng cách, các kỹ sư có thể kéo dài tuổi thọ và hiệu suất thiết bị.

Thành phần chính

Một bộ tản nhiệt điển hình bao gồm một số thành phần chính được thiết kế để tối đa hóa hiệu quả làm mát:

► Tấm đế:Tấm đế là bề mặt tiếp xúc cơ bản của tản nhiệt, tiếp xúc trực tiếp với bộ phận sinh nhiệt. Mục đích của nó là hấp thụ và dẫn nhiệt ra khỏi nguồn. Được làm từ vật liệu có tính dẫn nhiệt cao, như đồng hoặc nhôm, nó đảm bảo truyền nhiệt hiệu quả đến phần còn lại của tản nhiệt.

► Cánh tản nhiệt:Các cánh tản nhiệt là phần mở rộng nhô ra tỏa ra từ thân tản nhiệt, làm tăng diện tích bề mặt tổng thể để tản nhiệt. Chúng được thiết kế theo nhiều kiểu khác nhau, chẳng hạn như thẳng, lượn sóng hoặc có mái che để tối ưu hóa luồng không khí và tăng cường trao đổi nhiệt với môi trường xung quanh, từ đó hỗ trợ quá trình làm mát.

► Ống dẫn nhiệt:Ống dẫn nhiệt là những ống rỗng chứa đầy chất lỏng dẫn nhiệt, thường là nước hoặc chất làm lạnh. Một lượng nhỏ chất lỏng bốc hơi ở đầu nóng, di chuyển đến đầu lạnh, sau đó ngưng tụ, truyền nhiệt một cách hiệu quả từ nguồn nhiệt đến các vây có khả năng bức xạ tốt hơn.

► Vật liệu giao diện nhiệt (TIM):TIM là một lớp vật liệu mỏng được phủ giữa tản nhiệt và linh kiện điện tử để cải thiện độ dẫn nhiệt và giảm thiểu khe hở không khí. Vật liệu TIM phổ biến bao gồm mỡ nhiệt hoặc miếng đệm. Nó lấp đầy những khoảng trống cực nhỏ để cải thiện khả năng dẫn nhiệt, đảm bảo hiệu quả truyền nhiệt tối đa.

Dẫn nhiệt, đối lưu và bức xạ

Dẫn nhiệt

Dẫn nhiệt là quá trình truyền nhiệt giữa các vật liệu tiếp xúc trực tiếp với nhau. Ví dụ, khi bạn đặt một cái nồi lên bếp điện, nhiệt truyền từ bếp sang đáy nồi thông qua dẫn nhiệt. Quá trình dẫn nhiệt tiếp tục truyền nhiệt từ đáy nồi sang mặt trong, rồi từ đó lan ra toàn bộ nồi và phần thức ăn bên trong.

Dẫn nhiệt là sự chuyển giao năng lượng nhiệt từ vật liệu có nhiệt độ cao sang vật liệu có nhiệt độ thấp hơn. Trong máy rang cà phê, nhiệt được truyền đến hạt cà phê thông qua dẫn nhiệt khi các hạt tiếp xúc với các bề mặt nóng bên trong trống rang, bao gồm thành trống và các cánh đảo. Nhiệt cũng truyền từ hạt này sang hạt khác qua tiếp xúc trực tiếp. Dẫn nhiệt là một quá trình tương đối chậm và chỉ xảy ra khi có tiếp xúc trực tiếp giữa các vật liệu.

Đối lưu

Đối lưu là quá trình truyền nhiệt thông qua sự chuyển động của chất lỏng. Trong quá trình rang cà phê, chất lỏng ở đây là không khí. Trong ví dụ với nồi nấu, nước tiếp xúc với đáy nồi nhận nhiệt thông qua dẫn nhiệt từ bề mặt kim loại. Nước nóng hơn có mật độ thấp hơn nên nổi lên, mang theo năng lượng nhiệt. Trong khi đó, nước lạnh hơn di chuyển xuống để thay thế. Chuyển động này tạo nên các dòng lưu chuyển trong nồi, giúp phân bố nhiệt một cách hiệu quả.

Bức xạ

Bức xạ là quá trình truyền nhiệt thông qua bức xạ điện từ. Tất cả vật thể đều phát ra bức xạ nhiệt, miễn là nhiệt độ của chúng cao hơn độ không tuyệt đối – mức nhiệt độ thấp nhất có thể đạt được. Vật càng nóng thì phát ra càng nhiều bức xạ nhiệt.

Bởi vì hầu hết các vật thể trong đời sống hàng ngày phát ra phần lớn bức xạ ở vùng hồng ngoại, nên người ta thường nhầm tưởng rằng bức xạ nhiệt chỉ là bức xạ hồng ngoại. Trên thực tế, nếu một vật thể đủ nóng, nó cũng có thể phát ra các bước sóng trong phổ nhìn thấy được (chính vì vậy mà vật thể có thể phát sáng trắng khi quá nóng), và cả các bước sóng xa hơn nữa. Tất cả các bước sóng trong phổ bức xạ điện từ – không chỉ riêng hồng ngoại – đều mang năng lượng và vì thế đều có thể truyền nhiệt.

Bức xạ điện từ có thể đi xuyên qua một số vật liệu, nhưng cũng có thể bị phản xạ hoặc hấp thụ bởi các vật liệu khác. Ví dụ, ánh sáng có thể xuyên qua kính dày hoặc bị phản chiếu từ bề mặt kim loại sáng bóng, nhưng lại gần như bị hấp thụ hoàn toàn bởi một tấm giấy đen. Khi một vật thể hấp thụ bức xạ điện từ, năng lượng của bức xạ được chuyển hóa thành năng lượng nhiệt.

Ứng dụng

Truyền nhiệt được ứng dụng rộng rãi trong nhiều lĩnh vực, từ đời sống hàng ngày đến công nghiệp và y học.

Một số ứng dụng tiêu biểu của dẫn nhiệt:

• Nồi, chảo, ấm đun nước: Vật liệu dẫn nhiệt tốt giúp truyền nhiệt nhanh và đều
• Tản nhiệt cho thiết bị điện tử: Giúp giải phóng nhiệt, duy trì nhiệt độ hoạt động ổn định
• Cách nhiệt cho tòa nhà: Vật liệu cách nhiệt hạn chế sự truyền nhiệt, tiết kiệm năng lượng

Đối lưu được ứng dụng trong:

• Hệ thống sưởi, điều hòa không khí: Sử dụng đối lưu cưỡng bức để làm ấm hoặc làm mát không gian
• Nấu ăn, đun nước: Đối lưu tự nhiên giúp truyền nhiệt đều trong chất lỏng
• Làm mát động cơ: Chất lỏng làm mát lưu thông nhờ đối lưu, giải phóng nhiệt từ động cơ

Bức xạ nhiệt có các ứng dụng như:

• Đèn sưởi, lò nướng hồng ngoại: Sử dụng bức xạ nhiệt sóng dài để làm ấm
• Tấm pin mặt trời: Hấp thụ bức xạ nhiệt từ mặt trời và chuyển hóa thành điện năng
• Điều trị y tế: Liệu pháp hồng ngoại giúp giảm đau, kích thích tuần hoàn máu
