Các thanh ghi dịch là thành phần thiết yếu trong các mạch kỹ thuật số được sử dụng để lưu trữ, xử lý và truyền dữ liệu. Một loại thanh ghi dịch phổ biến là thanh ghi dịch nối tiếp-song song-đầu ra (SIPO). Thanh ghi dịch SIPO cho phép nhập dữ liệu nối tiếp và xuất dữ liệu song song, làm cho nó hữu ích cho nhiều ứng dụng khác nhau, chẳng hạn như bộ đệm dữ liệu, thu thập dữ liệu và hệ thống điều khiển. Trong bài viết này, chúng ta sẽ đi sâu vào nguyên lý hoạt động của thanh ghi dịch SIPO, khám phá các tính năng của nó và thảo luận về một số ứng dụng của nó.

Sổ ghi ca SIPO là gì?

Thanh ghi dịch nối tiếp-song song-đầu ra (Serial-In Parallel-Out shift register) là một thiết bị logic tuần tự có thể lưu trữ và dịch chuyển các bit dữ liệu. Nó bao gồm một chuỗi các flip-flop được kết nối nối tiếp, với các đầu vào và đầu ra dữ liệu. Dữ liệu được dịch chuyển từ flip-flop này sang flip-flop khác, theo kiểu nối tiếp hoặc song song, tùy thuộc vào chế độ hoạt động.

Các thuật ngữ chính của thanh ghi dịch SIPO

1. Thanh ghi dịch : Một thiết bị logic tuần tự dùng để lưu trữ và dịch chuyển các bit dữ liệu. Nó bao gồm một chuỗi các flip-flop được kết nối nối tiếp.
2. Đầu vào nối tiếp (SI) : Đường dây đầu vào mà qua đó dữ liệu được nhập vào thanh ghi dịch từng bit một.
3. Ngõ ra song song : Các đường ngõ ra cho phép truy cập đồng thời dữ liệu được lưu trữ trong thanh ghi dịch, mỗi đường ngõ ra tương ứng với một flip-flop trong thanh ghi.
4. Tín hiệu xung nhịp (CLK) : Tín hiệu định thời điều khiển việc dịch chuyển dữ liệu trong thanh ghi dịch. Cạnh lên hoặc cạnh xuống của tín hiệu xung nhịp kích hoạt việc truyền dữ liệu từ flip-flop này sang flip-flop khác.
5. Chế độ dịch chuyển : Chế độ hoạt động trong đó các bit dữ liệu được dịch chuyển nối tiếp qua các flip-flop, bit dữ liệu mới đi vào flip-flop đầu tiên, trong khi các bit dữ liệu hiện có được dịch chuyển đến các flip-flop tiếp theo.
6. Chế độ tải song song : Chế độ hoạt động trong đó thanh ghi dịch giữ dữ liệu ở trạng thái cố định, cho phép tải dữ liệu song song. Các bit dữ liệu được áp dụng trực tiếp vào các đầu vào song song của mỗi flip-flop.
7. Flip-flop : Một khối cấu tạo cơ bản của thanh ghi dịch chuyển, lưu trữ một bit dữ liệu duy nhất. Nó có thể ở một trong hai trạng thái ổn định (0 hoặc 1) và có thể giữ nguyên trạng thái đó cho đến khi bị thay đổi bởi tín hiệu đầu vào.
8. Đệm dữ liệu : Quá trình sử dụng thanh ghi dịch chuyển làm bộ đệm lưu trữ tạm thời để truyền dữ liệu giữa các thiết bị khác nhau hoạt động ở tốc độ khác nhau.
9. Giải mã địa chỉ : Sử dụng thanh ghi dịch SIPO để chọn các vị trí bộ nhớ hoặc thiết bị cụ thể dựa trên địa chỉ của chúng, cho phép truy xuất hoặc lưu trữ dữ liệu hiệu quả.
10. Hệ thống điều khiển : Ứng dụng của thanh ghi dịch trong hệ thống điều khiển để lưu trữ và dịch chuyển các tín hiệu điều khiển, cho phép thực hiện các thao tác tuần tự và đồng bộ hóa thời gian.

Nguyên tắc hoạt động của SIPO

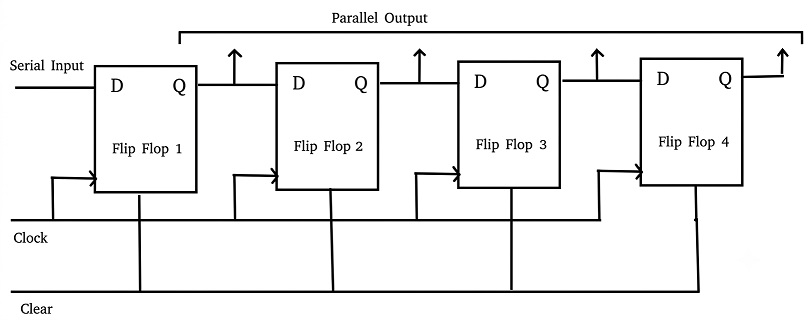

Nguyên lý hoạt động cơ bản của thanh ghi dịch SIPO bao gồm việc truyền tuần tự các bit dữ liệu thông qua một loạt các flip-flop. Thanh ghi có một đường đầu vào gọi là đầu vào nối tiếp (SI) và các đường đầu ra song song (Q0, Q1, Q2, v.v.) tương ứng với mỗi flip-flop. Tín hiệu xung nhịp (CLK) điều khiển việc dịch chuyển dữ liệu.

1. Đầu vào nối tiếp : Đầu vào nối tiếp (SI) là điểm vào của dữ liệu vào thanh ghi dịch. Các bit dữ liệu được đưa vào flip-flop đầu tiên trong thanh ghi. Với mỗi xung nhịp, bit dữ liệu tại đầu vào nối tiếp được chuyển đến flip-flop đầu tiên và dữ liệu hiện có trong thanh ghi sẽ dịch chuyển một vị trí.
2. Ngõ ra song song : Các ngõ ra song song (Q0, Q1, Q2, v.v.) cho phép truy cập vào dữ liệu được lưu trữ trong thanh ghi dịch. Mỗi ngõ ra của flip-flop được kết nối với một đường ra riêng biệt, cho phép truy cập đồng thời vào các bit dữ liệu được lưu trữ.
3. Tín hiệu xung nhịp : Tín hiệu xung nhịp (CLK) đồng bộ hóa việc dịch chuyển dữ liệu bên trong thanh ghi dịch. Thông thường, cạnh xung nhịp kích hoạt việc truyền dữ liệu từ flip-flop này sang flip-flop khác. Có thể sử dụng cạnh lên hoặc cạnh xuống của tín hiệu xung nhịp, tùy thuộc vào cách triển khai và yêu cầu cụ thể.

Chế độ hoạt động

Bộ ghi dịch SIPO có thể hoạt động ở hai chế độ:

1. Chế độ dịch chuyển : Ở chế độ dịch chuyển, dữ liệu đầu vào được dịch chuyển nối tiếp qua các flip-flop. Bit dữ liệu ở đầu vào nối tiếp đi vào flip-flop đầu tiên, trong khi các bit dữ liệu hiện có được dịch chuyển đến các flip-flop tiếp theo. Chế độ này hữu ích khi cần xử lý dữ liệu nối tiếp theo trình tự.
2. Chế độ tải song song : Ở chế độ tải song song, thanh ghi dịch giữ dữ liệu ở trạng thái cố định, cho phép tải dữ liệu song song. Các bit dữ liệu được áp dụng trực tiếp vào các đầu vào song song của mỗi flip-flop. Khi tín hiệu xung nhịp được kích hoạt, dữ liệu được ghi vào các flip-flop tương ứng đồng thời. Chế độ này có lợi khi cần tải dữ liệu song song.

Ứng dụng của thanh ghi dịch nối tiếp đầu vào, song song đầu ra

Các thanh ghi dịch nối tiếp đầu vào, song song đầu ra được ứng dụng trong nhiều lĩnh vực khác nhau, bao gồm:

1. Lưu trữ và đệm dữ liệu : Các thanh ghi dịch SIPO được sử dụng làm bộ đệm lưu trữ tạm thời để truyền dữ liệu giữa các thiết bị khác nhau hoạt động ở tốc độ khác nhau. Chúng cho phép chuyển đổi dữ liệu nối tiếp thành dữ liệu song song, đảm bảo giao tiếp thông suốt giữa các thành phần khác nhau của hệ thống.
2. Chuyển đổi nối tiếp sang song song : Trong các hệ thống truyền thông, các thanh ghi dịch SIPO được sử dụng để chuyển đổi các luồng dữ liệu nối tiếp nhận được từ các nguồn bên ngoài, chẳng hạn như cảm biến hoặc kênh truyền thông, thành dạng song song để xử lý hoặc hiển thị tiếp theo.
3. Giải mã địa chỉ : Các thanh ghi dịch SIPO được sử dụng để giải mã địa chỉ trong các thiết bị bộ nhớ và bộ vi xử lý . Chúng cho phép lựa chọn vị trí bộ nhớ hiệu quả và cho phép truy xuất hoặc lưu trữ dữ liệu dựa trên địa chỉ cụ thể.
4. Hệ thống điều khiển : Trong hệ thống điều khiển, thanh ghi dịch được sử dụng để lưu trữ và dịch chuyển các tín hiệu điều khiển, cho phép thực hiện các hoạt động tuần tự và đồng bộ hóa thời gian. Chúng thường được sử dụng để tạo ra các chuỗi thời gian, tín hiệu điều khiển và triển khai máy trạng thái.

Ví dụ:

Chúng ta có một thanh ghi dịch SIPO 4 bit với đầu vào nối tiếp và đầu ra song song. Trạng thái ban đầu của thanh ghi là 0000, và chúng ta muốn thực hiện nhập dữ liệu nối tiếp là 1011. Giả sử tín hiệu xung nhịp được kích hoạt bởi cạnh lên.

Giải pháp:

Bước 1: Khởi tạo thanh ghi dịch SIPO với trạng thái ban đầu là 0000 .

Bước 2: Áp dụng dữ liệu đầu vào nối tiếp (1011) vào đầu vào nối tiếp (SI) của thanh ghi dịch.

Bước 3: Kích hoạt tín hiệu xung nhịp (CLK) bằng cách kích hoạt cạnh lên.

Bước 4: Ở xung nhịp đầu tiên, bit đầu tiên của đầu vào nối tiếp (1) đi vào flip-flop đầu tiên và dữ liệu hiện có trong thanh ghi dịch chuyển một vị trí. Trạng thái của thanh ghi dịch sau xung nhịp đầu tiên là 0001 .

Bước 5: Ở xung nhịp thứ hai, bit thứ hai của đầu vào nối tiếp (0) đi vào flip-flop đầu tiên và dữ liệu hiện có trong thanh ghi dịch chuyển một vị trí. Trạng thái của thanh ghi dịch sau xung nhịp thứ hai là 0010 .

Bước 6: Ở xung nhịp thứ ba, bit thứ ba của đầu vào nối tiếp (1) đi vào flip-flop đầu tiên và dữ liệu hiện có trong thanh ghi dịch chuyển một vị trí. Trạng thái của thanh ghi dịch sau xung nhịp thứ ba là 0101 .

Bước 7: Ở xung nhịp thứ tư, bit thứ tư của đầu vào nối tiếp (1) đi vào flip-flop đầu tiên và dữ liệu hiện có trong thanh ghi dịch chuyển một vị trí. Trạng thái của thanh ghi dịch sau xung nhịp thứ tư là 1011 .

Bước 8: Trạng thái cuối cùng của thanh ghi dịch sau khi nhận đủ bốn xung nhịp là 1011 .
