Mạch kỹ thuật số đóng vai trò thiết yếu trong việc xử lý và thao tác dữ liệu một cách hiệu quả. Một thành phần quan trọng của các mạch này là thanh ghi dịch , cho phép dữ liệu được dịch vào và dịch ra theo trình tự. Trong số các loại thanh ghi dịch khác nhau, thanh ghi dịch song song vào nối tiếp ra (PISO) cung cấp chức năng độc đáo có giá trị trong nhiều ứng dụng.

Sổ ghi ca PISO là gì?

Thanh ghi dịch PISO là một mạch kỹ thuật số có thể nhận dữ liệu song song và xuất dữ liệu nối tiếp. Nó được tạo thành từ một chuỗi các flip-flop, mỗi flip-flop có khả năng lưu trữ một bit dữ liệu. Không giống như thanh ghi dịch PIPO , cung cấp đầu vào và đầu ra song song, thanh ghi dịch PISO nhận dữ liệu song song và xuất dữ liệu tuần tự, hay nối tiếp.

Một số thuật ngữ quan trọng đối với thanh ghi dịch PISO

1. Thanh ghi dịch : Một mạch kỹ thuật số cho phép dịch chuyển tuần tự các bit dữ liệu. Nó bao gồm một chuỗi các flip-flop, trong đó dữ liệu di chuyển từ flip-flop này sang flip-flop khác trong mỗi chu kỳ xung nhịp.
2. Thanh ghi dịch song song đầu vào - nối tiếp đầu ra (PISO): Một loại thanh ghi dịch nhận dữ liệu đầu vào song song và tạo ra đầu ra tuần tự. Nó nạp dữ liệu song song và xuất dữ liệu theo kiểu nối tiếp.
3. Flip-flop : Các phần tử lưu trữ bên trong thanh ghi dịch có thể lưu trữ một bit dữ liệu. Trong thanh ghi dịch PISO , mỗi flip-flop đại diện cho một giai đoạn mà dữ liệu đi qua trong quá trình dịch chuyển.
4. Nhập song song : Quá trình nạp dữ liệu vào thanh ghi dịch đồng thời thông qua nhiều đường tín hiệu đầu vào. Nhập song song cho phép truyền dữ liệu vào thanh ghi dịch nhanh chóng và hiệu quả.
5. Ngõ ra nối tiếp : Dữ liệu được xuất ra tuần tự từ thanh ghi dịch, từng bit một, theo kiểu nối tiếp. Ngõ ra thể hiện dữ liệu đã được dịch chuyển qua thanh ghi.
6. Tín hiệu xung nhịp : Một tín hiệu định thời điều khiển hoạt động dịch chuyển trong thanh ghi dịch. Mỗi xung nhịp kích hoạt việc di chuyển dữ liệu từ flip-flop này sang flip-flop khác, cho phép quá trình dịch chuyển tuần tự diễn ra.
7. Bit quan trọng nhất (MSB) : Là bit nằm ở vị trí ngoài cùng bên trái của tín hiệu đầu vào song song hoặc đầu ra nối tiếp trong hệ nhị phân. Nó biểu thị giá trị cao nhất hoặc vị trí quan trọng nhất trong dữ liệu.
8. Bit có giá trị thấp nhất (LSB) : Là bit nằm ở vị trí ngoài cùng bên phải của tín hiệu đầu vào song song hoặc đầu ra nối tiếp trong hệ nhị phân. Nó biểu thị giá trị thấp nhất hoặc vị trí có giá trị thấp nhất trong dữ liệu.
9. Truyền dữ liệu : Quá trình gửi dữ liệu từ thiết bị này sang thiết bị khác. Các thanh ghi dịch PISO thường được sử dụng trong các ứng dụng truyền dữ liệu, chuyển đổi dữ liệu song song thành định dạng nối tiếp để truyền tải hiệu quả qua các kênh truyền thông nối tiếp.
10. Chuyển đổi nối tiếp sang song song : Quá trình chuyển đổi dữ liệu nối tiếp sang định dạng song song. Các thanh ghi dịch PISO có thể được sử dụng để nạp dữ liệu nối tiếp và sau đó xuất ra dữ liệu song song, cho phép giao tiếp giữa các hệ thống nối tiếp và song song.

Bộ ghi dịch chuyển PISO hoạt động như thế nào?

Để hiểu hoạt động của thanh ghi dịch PISO, hãy xem xét một ví dụ cơ bản với bốn flip-flop được ký hiệu là D0, D1, D2 và D3. Mỗi flip-flop có thể lưu trữ một bit dữ liệu. Dữ liệu song song được nạp vào các flip-flop đồng thời thông qua các đường đầu vào song song. Sau khi dữ liệu được nạp, nó có thể được dịch ra theo trình tự thông qua đầu ra nối tiếp.

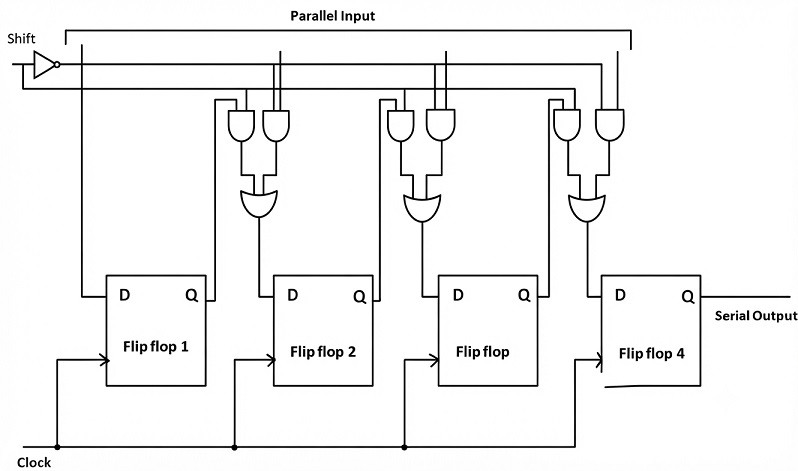

Sơ đồ mạch thanh ghi dịch PISO 4 bit:

Để dịch chuyển dữ liệu ra ngoài, một tín hiệu xung nhịp được đưa vào thanh ghi dịch. Mỗi xung nhịp kích hoạt việc di chuyển dữ liệu từ flip-flop này sang flip-flop khác theo kiểu nối tiếp. Bit quan trọng nhất (MSB) thường là bit được dịch chuyển ra đầu tiên, tiếp theo là các bit còn lại. Đầu ra nối tiếp cung cấp các bit từng cái một, theo thứ tự chúng được nạp.

Ví dụ:

Hãy xem xét trường hợp sau: Chúng ta có một thanh ghi dịch PISO với bốn flip-flop (D0, D1, D2 và D3) và một bộ ghép kênh 2-sang-1. Ban đầu, tất cả các flip-flop đều được xóa và chứa giá trị '0'. Chúng ta muốn nạp giá trị nhị phân ' 1010 ' vào thanh ghi dịch bằng đầu vào song song và sau đó dịch chuyển dữ liệu ra theo kiểu nối tiếp.

Giải pháp:

Bước 1: Nhập song song Để nạp giá trị '1010' vào thanh ghi dịch, ta thực hiện nhập song song như sau:

➛ Dữ liệu: 1 0 1 0

Bước 2: Lựa chọn bộ ghép kênh Để hỗ trợ xuất tín hiệu nối tiếp, chúng ta sử dụng bộ ghép kênh 2-sang-1. Đầu vào của bộ ghép kênh là đầu ra của các flip-flop (Q0, Q1, Q2 và Q3), và đường chọn của bộ ghép kênh được điều khiển bởi tín hiệu xung nhịp.

Ban đầu, khi xung nhịp chọn đường tín hiệu ở mức logic '0', bộ ghép kênh sẽ chọn đầu vào đầu tiên (Q0) làm đầu ra.

Bước 3: Chu kỳ xung nhịp (Dịch chuyển dữ liệu ra) Bây giờ, chúng ta kích hoạt tín hiệu xung nhịp để dịch chuyển dữ liệu ra theo kiểu nối tiếp. Mỗi xung nhịp kích hoạt sự di chuyển dữ liệu từ flip-flop này sang flip-flop khác, và đầu ra của bộ ghép kênh biểu thị dữ liệu nối tiếp.

Chu kỳ xung nhịp 1:

➛ Dữ liệu đầu ra: 1 (Q0)

Chu kỳ xung nhịp 2:

➛ Dữ liệu đầu ra: 0 (Q1)

Chu kỳ xung nhịp 3:

➛ Dữ liệu đầu ra: 1 (Quý 2)

Chu kỳ xung nhịp 4:

➛ Dữ liệu đầu ra: 0 (Quý 3)

Sau bốn chu kỳ xung nhịp, giá trị nhị phân ' 1010 ' đã được dịch chuyển nối tiếp, trong đó bit có trọng số cao nhất (MSB) xuất hiện trước và bit có trọng số thấp nhất (LSB) xuất hiện sau cùng.

Trong ví dụ số này, chúng tôi đã chứng minh hoạt động của thanh ghi dịch PISO 4 bit bằng cách sử dụng bộ ghép kênh. Chúng tôi đã nạp giá trị nhị phân '1010' song song, và bằng cách áp dụng các chu kỳ xung nhịp, chúng tôi đã thu được đầu ra nối tiếp '1010' thông qua bộ ghép kênh. Sự kết hợp giữa thanh ghi dịch PISO và bộ ghép kênh cho phép chuyển đổi dữ liệu song song thành đầu ra nối tiếp tuần tự một cách hiệu quả, tạo điều kiện thuận lợi cho nhiều ứng dụng khác nhau như truyền dữ liệu, hệ thống cảm biến, và nhiều hơn nữa.

Ưu điểm của thanh ghi PISO

• Truyền dữ liệu hiệu quả: Các thanh ghi PISO giúp chuyển đổi dữ liệu song song thành dữ liệu nối tiếp, rất phù hợp trong các hệ thống giao tiếp nối tiếp.
• Thiết kế mạch đơn giản hóa: Vì thanh ghi PISO dịch chuyển dữ liệu nối tiếp, nên nó yêu cầu ít đường truyền dữ liệu hơn, do đó giúp việc thiết kế mạch dễ dàng hơn.
• Tính linh hoạt: Các thanh ghi PISO nhìn chung rất linh hoạt và cũng rất phù hợp khi độ rộng dữ liệu có thể thay đổi từ ứng dụng này sang ứng dụng khác.
• Hoạt động tốc độ cao: Chúng cho phép truyền dữ liệu tốc độ cao vì nhiều bit được nạp cùng một lúc và dịch chuyển ra từng bit một.
• Hiệu quả về chi phí: Các thanh ghi PISO có thể giảm chi phí của hệ thống được triển khai hơn nữa do không cần nhiều đường truyền thông.

Nhược điểm của máy tính PISO

• Mạch điều khiển phức tạp: Việc sử dụng các thanh ghi PISO có thể dẫn đến việc mạch điều khiển cần thiết trở nên phức tạp, đặc biệt là khi liên quan đến băng thông dữ liệu lớn.
• Độ trễ dữ liệu: Việc truyền dữ liệu có thể chậm do đầu ra nối tiếp, mặc dù điều này có thể phụ thuộc vào loại ứng dụng trong hệ thống cụ thể.
• Tốc độ truyền dữ liệu hạn chế: Tốc độ truyền dữ liệu đầu ra nối tiếp phụ thuộc vào thời gian xung nhịp, đây là một nhược điểm khi làm việc trong các hệ thống tốc độ cao.
• Tích lũy lỗi: Luồng dữ liệu dài cũng có thể bị tích lũy lỗi trong quá trình truyền tải, và điều này có thể dẫn đến kết quả đầu ra không hợp lệ.
• Độ phức tạp của mạch tăng lên: Đối với việc tích hợp mạch các thanh ghi PISO với các phần tử khác như bộ ghép kênh, độ phức tạp của mạch có thể tăng lên.

Ứng dụng của các thanh ghi PISO

• Truyền dữ liệu nối tiếp : Thanh ghi dịch PISO thường được sử dụng trong các ứng dụng cần truyền dữ liệu song song qua kênh truyền thông nối tiếp. Bằng cách chuyển đổi dữ liệu song song thành luồng dữ liệu nối tiếp, thanh ghi dịch PISO tạo điều kiện thuận lợi cho việc truyền dữ liệu hiệu quả và đảm bảo khả năng tương thích với các giao thức nối tiếp.
• Thu thập dữ liệu cảm biến : Trong các hệ thống cảm biến thu thập dữ liệu từ nhiều cảm biến cùng lúc, thanh ghi dịch PISO có thể được sử dụng để thu thập và xuất dữ liệu theo trình tự. Điều này cho phép xử lý và phân tích các giá trị đo của cảm biến một cách hiệu quả.
• Chuyển đổi nối tiếp sang song song : Thanh ghi dịch PISO cũng có thể được sử dụng để chuyển đổi dữ liệu nối tiếp sang định dạng song song. Bằng cách nạp dữ liệu nối tiếp vào thanh ghi dịch và sau đó xuất ra song song, thanh ghi dịch PISO cho phép giao tiếp giữa các hệ thống nối tiếp và song song.
• Ghi dữ liệu: Các thanh ghi dịch PISO có thể đóng vai trò là các phần tử ghi dữ liệu, nơi dữ liệu từ các nguồn khác nhau được lưu trữ tuần tự và sau đó được truy cập để phân tích hoặc xử lý thêm.

Kết luận

Bài viết này đã cung cấp cái nhìn sâu sắc về hoạt động của thanh ghi dịch PISO thông qua định nghĩa một số thành phần cơ bản và công dụng của nó. Thanh ghi dịch PISO là một thành phần quan trọng trong các hệ thống kỹ thuật số thực hiện chuyển đổi dữ liệu song song sang nối tiếp để truyền dữ liệu hiệu quả và thu thập dữ liệu cảm biến. Tuy nhiên, bên cạnh đó, nó cũng có một số nhược điểm, bao gồm khả năng chậm trễ trong truy cập dữ liệu và mạch phức tạp hơn. Điều quan trọng là phải biết ưu điểm và nhược điểm của thanh ghi PISO trước khi triển khai chúng trong các thiết kế mạch cụ thể.
