Thanh ghi dịch là một phần quan trọng của các mạch này, cho phép dịch chuyển dữ liệu tuần tự vào và ra. Thanh ghi dịch PIPO là một tập hợp các flip-flop được sắp xếp nối tiếp, mỗi flip-flop có khả năng lưu trữ một bit dữ liệu.

• Đặc điểm chính phân biệt thanh ghi dịch PIPO là khả năng nạp dữ liệu và xuất dữ liệu song song.
• Thanh ghi dịch PIPO nạp và xuất tất cả dữ liệu cùng một lúc, không giống như các thanh ghi khác hoạt động từng bit một.
• Nó nổi bật nhờ khả năng xử lý dữ liệu song song, mang lại những lợi thế đáng kể trong một số ứng dụng nhất định.

Các thuật ngữ chính liên quan đến PIPO

• Thanh ghi dịch chuyển: Một mạch kỹ thuật số gồm các flip-flop được sử dụng để lưu trữ và dịch chuyển dữ liệu theo trình tự.
• Flip-flop: Một khối cấu tạo đơn giản gồm tên biến có thể lưu trữ dữ liệu. Nó có thể ở trạng thái 0 hoặc 1.
• Đầu vào song song: Dữ liệu được tải đồng thời lên các flip-flop được đưa vào thanh ghi truyền PIPO. Cho phép nhập nhiều tập tin cùng lúc.
• Ngõ ra song song: Ngõ ra của thanh ghi khóa PIPO, cho phép truy cập dữ liệu được lưu trữ trong các flip-flop. Điều này giúp xem nhiều tập tin cùng một lúc.
• Tín hiệu xung nhịp: Tín hiệu thời gian được sử dụng để đồng bộ hóa quá trình đổi tên. Nó xác định lượng dữ liệu đã được thay đổi hoặc thay thế trong danh sách.
• Nhập dữ liệu nối tiếp: Một phương pháp nhập liệu khác để chuyển đổi dữ liệu sang dạng nhập nối tiếp, trong đó dữ liệu được nhập từng bit một theo trình tự.
• Ngõ ra nối tiếp: Một phương pháp ngõ ra khác để trích xuất dữ liệu từ thiết bị chuyển mạch, trong đó dữ liệu được xuất ra từng bit một theo trình tự.
• Dịch trái: Một hàm dịch chuyển dữ liệu sang trái trong thao tác cuộn. Các bit bên trái nhất sẽ bị loại bỏ, và các bit mới sẽ được thay thế từ bên phải.
• Dịch phải: Một phép toán dịch chuyển trong đó dữ liệu cần dịch chuyển được dịch sang phải. Các bit bên phải bị loại bỏ, và các bit mới được dịch chuyển sang trái.

Nguyên lý hoạt động của sổ ghi ca PIPO

Hãy cùng thảo luận về một ví dụ về thanh ghi dịch 4 bit để hiểu rõ hơn hoạt động của thanh ghi dịch PIPO. Nó bao gồm bốn flip-flop, được ký hiệu là D0, D1, D2 và D3. Mỗi flip-flop có thể lưu trữ một bit dữ liệu. Dữ liệu có thể được nạp vào các flip-flop đồng thời thông qua đầu vào song song, được gọi là đầu vào Dữ liệu. Sau khi dữ liệu được nạp, nó có thể được đọc ra đồng thời từ mỗi flip-flop thông qua các đầu ra song song.

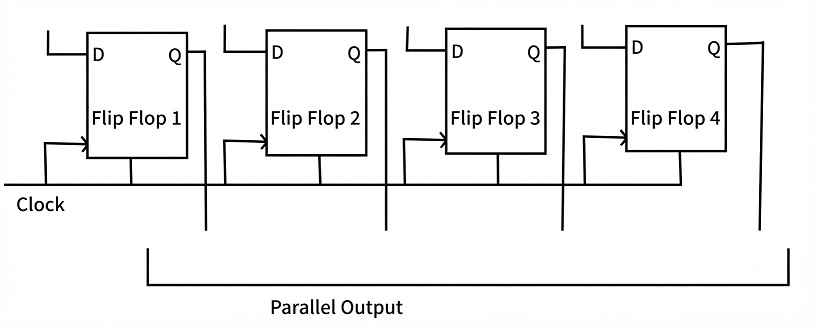

Sơ đồ mạch điện

Trong thanh ghi dịch PIPO, tất cả các flip-flop đều nạp và xuất dữ liệu đồng thời. Không có sự dịch chuyển dữ liệu giữa các flip-flop. Điều này có thể được thực hiện bằng cách cung cấp tín hiệu xung nhịp để kích hoạt hoạt động dịch chuyển. Khi tín hiệu xung nhịp được kích hoạt, dữ liệu trong mỗi flip-flop được chuyển sang flip-flop liền kề, cho phép dữ liệu mới được nạp vào flip-flop đầu tiên.

Lưu ý: Điều quan trọng cần nhớ là tùy thuộc vào thiết kế và thông số kỹ thuật của thanh ghi dịch, việc dịch chuyển có thể diễn ra theo chiều trái hoặc chiều phải.

Ví dụ: Giả sử chúng ta có một thanh ghi dịch PIPO với bốn flip-flop (D0, D1, D2 và D3) và các đầu vào song song (Dữ liệu). Ban đầu, tất cả các flip-flop đều được xóa và chứa giá trị '0'. Chúng ta muốn nạp giá trị nhị phân ' 1101 ' vào thanh ghi dịch bằng đầu vào song song và sau đó dịch chuyển dữ liệu sang phải hai vị trí.

Giải pháp:

Bước 1: Nhập liệu song song Để nạp giá trị '1101' vào thanh ghi dịch, ta thực hiện nhập liệu song song như sau:‍

➸ Dữ liệu: 1 1 0 1

Bước 2: Chu kỳ xung nhịp (Dịch chuyển sang phải) Bây giờ, chúng ta kích hoạt tín hiệu xung nhịp để dịch chuyển dữ liệu sang phải hai vị trí. Mỗi chu kỳ xung nhịp di chuyển dữ liệu sang phải một vị trí. Trong trường hợp này, chúng ta thực hiện hai chu kỳ xung nhịp.

Chu kỳ xung nhịp 1:‍

➸ Dữ liệu: 0 1 1 0

Chu kỳ xung nhịp 2:‍

➸ Dữ liệu: 0 0 1 1

Sau hai chu kỳ xung nhịp, giá trị nhị phân '1101' đã được dịch chuyển hai vị trí sang phải.

Bước 3: Xuất dữ liệu song song Cuối cùng, chúng ta có thể đọc dữ liệu từ thanh ghi dịch bằng cách sử dụng đầu ra song song. Các giá trị được lưu trữ trong các flip-flop sau thao tác dịch là:‍

➸ Dữ liệu: 0 0 1 1

Ngõ ra song song cung cấp giá trị nhị phân '0011', thu được sau khi dịch chuyển '1101' sang phải hai vị trí. Trong ví dụ trên, chúng ta đã minh họa hoạt động của thanh ghi dịch PIPO 4 bit. Chúng ta đã nạp giá trị nhị phân '1101' vào mạch song song, dịch chuyển nó sang phải hai vị trí và thu được kết quả '0011' thông qua ngõ ra song song.

Mã Verilog của thanh ghi dịch PIPO

module PIPO_Shift_Register (

    input wire clk,          // Clock input

    input wire load,         // Load signal

    input wire [3:0] data_in, // 4-bit input data

    output reg [3:0] data_out // 4-bit output data

);



    always @(posedge clk) begin

        if (load) begin

            // Load data into the shift register

            data_out <= data_in;

        end

    end



endmodule

KẾT QUẢ ĐẦU RA:

• Khi tải cao, thì data_out bằng data_in ở cạnh lên tiếp theo của xung nhịp.
• Khi tải thấp, thì data_out bằng giá trị trước đó của nó.

Khai báo Module : Module PIPO_Shift_Register có các đầu vào là xung nhịp clk, tín hiệu tải load và dữ liệu đầu vào 4 bit data_in, với đầu ra là thanh ghi dữ liệu 4 bit data_out.

Always Block : Always @(posedge clk) là một tiến trình xảy ra trên mỗi cạnh lên của xung nhịp.

Dữ liệu được nạp vào thanh ghi đầu ra dưới dạng tín hiệu đầu vào 4 bit khi tín hiệu nạp ở mức cao.

Thuận lợi

• Tính linh hoạt : Hệ thống cho phép sản xuất quy mô lớn mà không cần đầu tư lớn vào nguồn lực.
• Giảm chi phí đầu tư ban đầu : Giảm nhu cầu đầu tư vào thiết bị, dụng cụ và hàng tồn kho.
• Quản lý rủi ro : Đa dạng hóa chuỗi cung ứng như một cách để giảm thiểu rủi ro do các sự cố nội bộ.
• Tận dụng chuyên môn của nhà cung cấp : Các linh kiện có thể có chất lượng cao hơn nếu đến từ các nhà cung cấp chuyên biệt.
• Rút ngắn thời gian sản xuất : Sử dụng nhà cung cấp bên ngoài có thể rút ngắn thời gian sản xuất. Tối ưu hóa không gian: Giúp tiết kiệm không gian vì các pallet có thể được xếp chồng lên nhau theo chiều dọc.
• Truyền dữ liệu tốc độ cao : Việc truyền dữ liệu diễn ra với tốc độ rất cao nhờ vào khả năng nhập và xuất dữ liệu song song.

Nhược điểm

• Số lượng chân kết nối nhiều hơn : Do đặc thù của các đầu vào và đầu ra song song, điều này đòi hỏi nhiều chân kết nối hơn, làm tăng thêm độ phức tạp cho thiết kế so với các phương án kết nối nối tiếp.
• Nguy cơ sai lệch tín hiệu : Các hệ thống PIPO quy mô lớn có thể gặp phải sự khác biệt về thời gian đến của tín hiệu, làm giảm độ chính xác của việc truyền dữ liệu.
• Độ phức tạp gia tăng đối với các thiết kế quy mô lớn : Các thanh ghi dịch PIPO quy mô lớn gây ra nhiều vấn đề liên quan đến tính toàn vẹn tín hiệu và thời gian, do đó làm cho quá trình thiết kế trở nên phức tạp hơn.
• Tính linh hoạt hạn chế : Các thiết kế song song có thể thiếu tính linh hoạt so với các hệ thống nối tiếp trong các trường hợp ứng dụng không yêu cầu xử lý song song tốc độ cao.

Ứng dụng

• Lưu trữ dữ liệu: Các thanh ghi truyền tải PIPO được sử dụng rộng rãi để lưu trữ dữ liệu tạm thời trong các hệ thống kỹ thuật số. Tính năng tải lên song song cho phép nhập dữ liệu nhanh chóng, trong khi tính năng xuất song song cho phép lưu trữ lại dữ liệu theo yêu cầu.
• Truyền dữ liệu: Thanh ghi dịch PIPO được sử dụng trong các ứng dụng cần truyền dữ liệu từ vị trí này sang vị trí khác một cách nhanh chóng. Bằng cách nạp dữ liệu song song và sau đó xuất dữ liệu đồng thời, thanh ghi dịch PIPO tạo điều kiện thuận lợi cho việc truyền dữ liệu tốc độ cao.
• Thao tác dữ liệu: Thanh ghi dịch PIPO rất hữu ích trong việc thực hiện nhiều thao tác thao tác dữ liệu khác nhau, chẳng hạn như sắp xếp dữ liệu, tính toán số học và nhận dạng mẫu. Khả năng xử lý nhiều bit dữ liệu song song giúp tăng tốc độ và hiệu quả của các thao tác này.
• Chuyển đổi từ nối tiếp sang song song: Chức năng chuyển đổi PIPO cho phép chuyển đổi dữ liệu nối tiếp thành dữ liệu song song. Điều này rất quan trọng khi làm việc với các thiết bị cần hoạt động cùng nhau. Tải dữ liệu nối tiếp và xuất dữ liệu song song, dễ dàng chuyển đổi giữa các hệ thống nối tiếp và song song, tích hợp liền mạch.
