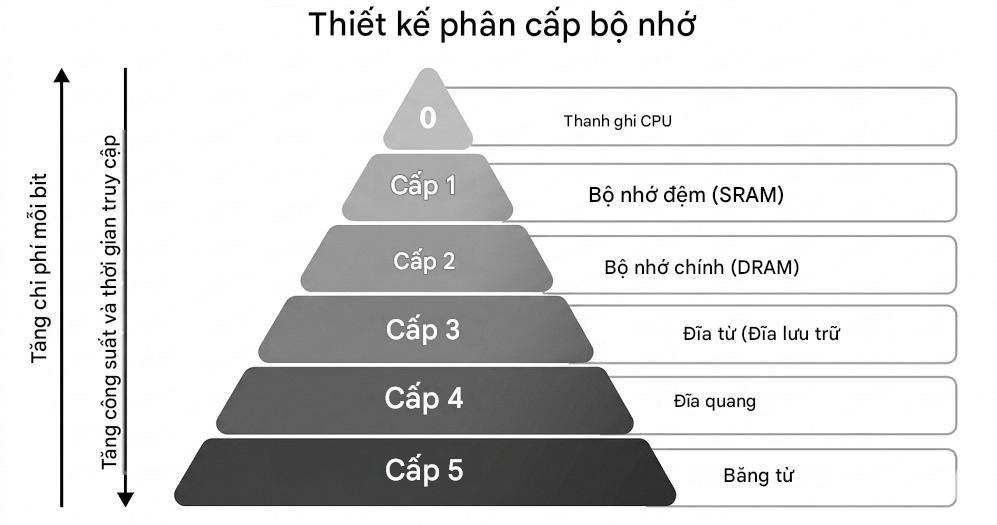

Trong Thiết kế hệ thống máy tính, Hệ thống phân cấp bộ nhớ là một cải tiến để tổ chức bộ nhớ sao cho nó có thể giảm thiểu thời gian truy cập. Hệ thống phân cấp bộ nhớ được phát triển dựa trên một hành vi của chương trình được gọi là Vị trí của tài liệu tham khảo (cùng một dữ liệu hoặc dữ liệu lân cận có thể được truy cập nhiều lần). Hình dưới đây thể hiện rõ ràng các cấp độ khác nhau của hệ thống phân cấp bộ nhớ.

Tại sao hệ thống phân cấp bộ nhớ được yêu cầu trong hệ thống?

Hệ thống phân cấp bộ nhớ giúp tối ưu hóa bộ nhớ có sẵn trong máy tính. Có nhiều cấp độ hiện diện trong bộ nhớ, mỗi cấp độ có kích thước khác nhau, chi phí khác nhau, v.v. Một số loại bộ nhớ như bộ nhớ đệm và bộ nhớ chính nhanh hơn so với các loại bộ nhớ khác nhưng chúng có kích thước nhỏ hơn một chút và cũng tốn kém trong khi một số bộ nhớ có giá trị lưu trữ cao hơn một chút, nhưng chúng chậm hơn một chút. Truy cập dữ liệu không giống nhau trong tất cả các loại bộ nhớ, một số có truy cập nhanh hơn trong khi một số có truy cập chậm hơn.

Các loại hệ thống phân cấp bộ nhớ

Thiết kế phân cấp bộ nhớ này được chia thành 2 loại chính:

• Bộ nhớ ngoài hoặc bộ nhớ phụ: Bao gồm Đĩa từ, Đĩa quang và Băng từ, tức là các thiết bị lưu trữ ngoại vi có thể truy cập được bởi bộ xử lý thông qua Mô-đun I / O.

• Bộ nhớ trong hoặc bộ nhớ chính: Bao gồm bộ nhớ chính, bộ nhớ cache & Thanh ghi CPU. Điều này có thể truy cập trực tiếp bởi bộ xử lý.

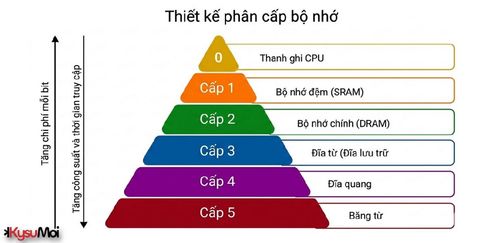

Thiết kế hệ thống phân cấp bộ nhớ

1. Đăng ký

Thanh ghi là các đơn vị bộ nhớ nhỏ, tốc độ cao nằm trong CPU. Chúng được sử dụng để lưu trữ dữ liệu và hướng dẫn được sử dụng thường xuyên nhất. Đăng ký có thời gian truy cập nhanh nhất và dung lượng lưu trữ nhỏ nhất, thường dao động từ 16 đến 64 bit.

2. Bộ nhớ cache

Bộ nhớ cache là một đơn vị bộ nhớ nhỏ, nhanh nằm gần CPU. Nó lưu trữ dữ liệu và hướng dẫn được sử dụng thường xuyên đã được truy cập gần đây từ bộ nhớ chính. Bộ nhớ đệm được thiết kế để giảm thiểu thời gian truy cập dữ liệu bằng cách cung cấp cho CPU quyền truy cập nhanh vào dữ liệu được sử dụng thường xuyên.

3. Bộ nhớ chính

Bộ nhớ chính, còn được gọi là RAM (Bộ nhớ truy cập ngẫu nhiên), là bộ nhớ chính của hệ thống máy tính. Nó có dung lượng lưu trữ lớn hơn bộ nhớ đệm, nhưng chậm hơn. Bộ nhớ chính được sử dụng để lưu trữ dữ liệu và hướng dẫn hiện đang được sử dụng bởi CPU.

Các loại bộ nhớ chính

• RAM tĩnh: RAM tĩnh lưu trữ thông tin nhị phân trong dép xỏ ngón và thông tin vẫn hợp lệ cho đến khi được cung cấp điện. RAM tĩnh có thời gian truy cập nhanh hơn và được sử dụng trong việc triển khai bộ nhớ cache.

• RAM động: Nó lưu trữ thông tin nhị phân dưới dạng điện tích trên tụ điện. Nó yêu cầu làm mới mạch để duy trì điện tích trên tụ điện sau vài mili giây. Nó chứa nhiều ô nhớ hơn trên một đơn vị diện tích so với SRAM.

Đọc thêm về - Các loại RAM khác nhau (Bộ nhớ truy cập ngẫu nhiên)

4. Lưu trữ thứ cấp

Lưu trữ phụ, chẳng hạn như ổ đĩa cứng (HDD) và ổ cứng thể rắn (SSD) , là một đơn vị bộ nhớ cố định có dung lượng lưu trữ lớn hơn bộ nhớ chính. Nó được sử dụng để lưu trữ dữ liệu và hướng dẫn hiện không được sử dụng bởi CPU. Lưu trữ phụ có thời gian truy cập chậm nhất và thường là loại bộ nhớ ít tốn kém nhất trong hệ thống phân cấp bộ nhớ.

5. Đĩa từ

Đĩa từ chỉ đơn giản là các tấm tròn được chế tạo bằng kim loại hoặc nhựa hoặc vật liệu từ hóa. Thuộc tính Đĩa từ làm việc với tốc độ cao bên trong máy tính và chúng thường được sử dụng.

6. Băng từ

Băng từ chỉ đơn giản là một thiết bị ghi từ được bao phủ bởi một lớp màng nhựa. Băng từ thường được sử dụng để sao lưu dữ liệu. Trong trường hợp băng từ, thời gian truy cập của máy tính chậm hơn một chút và do đó, cần một khoảng thời gian để truy cập dải.

Đặc điểm của hệ thống phân cấp bộ nhớ

• Sức chứa: Đó là khối lượng thông tin toàn cầu mà bộ nhớ có thể lưu trữ. Khi chúng ta di chuyển từ trên xuống dưới trong Hệ thống phân cấp, năng lực sẽ tăng lên.

• Thời gian truy cập: Đó là khoảng thời gian giữa yêu cầu đọc/ghi và tính khả dụng của dữ liệu. Khi chúng ta di chuyển từ trên xuống dưới trong Hệ thống phân cấp, thời gian truy cập sẽ tăng lên.

• Hiệu suất bay: Thiết kế Memory Hierarch đảm bảo rằng dữ liệu được truy cập thường xuyên được lưu trữ trong bộ nhớ nhanh hơn để cải thiện hiệu suất hệ thống.

• Chi phí mỗi bit: Khi chúng ta di chuyển từ dưới lên trên trong Hệ thống phân cấp, chi phí mỗi bit tăng lên, tức là Bộ nhớ trong đắt hơn Bộ nhớ ngoài.

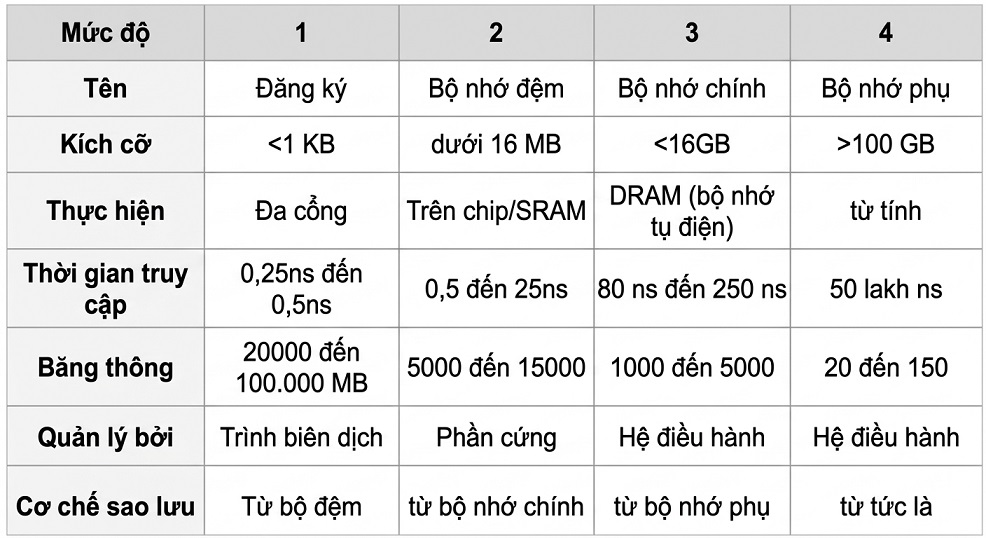

Tiêu chuẩn bộ nhớ được hệ thống hỗ trợ

Theo Hệ thống phân cấp bộ nhớ, các tiêu chuẩn bộ nhớ được hệ thống hỗ trợ được xác định bên dưới:

Ưu điểm của hệ thống phân cấp bộ nhớ

• Hiệu suất bay: Dữ liệu thường được sử dụng được lưu trữ trong bộ nhớ nhanh hơn (như bộ nhớ cache), giảm thời gian truy cập và cải thiện hiệu suất tổng thể của hệ thống.‍
• Hiệu quả chi phí: Bằng cách kết hợp bộ nhớ nhỏ, nhanh (như thanh ghi và bộ nhớ đệm) với bộ nhớ lớn hơn, chậm hơn (như RAM và HDD), hệ thống đạt được sự cân bằng giữa chi phí và hiệu suất. Nó tiết kiệm giá cả và thời gian của người tiêu dùng.‍
• Tối ưu hóa việc sử dụng tài nguyên: Kết hợp các lợi ích của bộ nhớ nhỏ, nhanh và bộ nhớ lớn, tiết kiệm chi phí để tối đa hóa hiệu suất hệ thống.‍
• Quản lý dữ liệu hiệu quả: Dữ liệu được truy cập thường xuyên được giữ gần CPU hơn, trong khi dữ liệu ít được sử dụng hơn được lưu trữ trong bộ nhớ lớn hơn, chậm hơn, đảm bảo xử lý dữ liệu hiệu quả.

Nhược điểm của hệ thống phân cấp bộ nhớ

• Thiết kế phức tạp: Quản lý và điều phối dữ liệu giữa các cấp độ khác nhau của hệ thống phân cấp làm tăng thêm sự phức tạp cho thiết kế và vận hành hệ thống.‍
• Phí Tổn: Các thành phần bộ nhớ nhanh hơn như thanh ghi và bộ nhớ đệm rất tốn kém, hạn chế kích thước của chúng và làm tăng chi phí tổng thể của hệ thống.‍
• Độ trễ: Truy cập dữ liệu được lưu trữ trong bộ nhớ chậm hơn (như lưu trữ thứ cấp hoặc thứ ba) làm tăng độ trễ và giảm hiệu suất hệ thống.‍
• Chi phí bảo trì: Quản lý và duy trì các loại bộ nhớ khác nhau làm tăng thêm chi phí về phần cứng và phần mềm.
