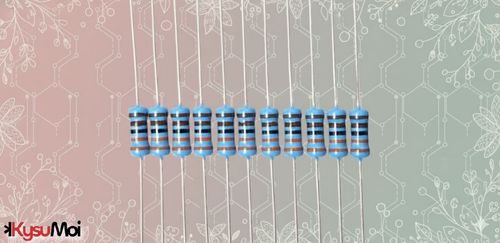

Điện trở màng kim loại là gì?

Điện trở màng kim loại là các linh kiện điện tử được sử dụng để hạn chế hoặc kiểm soát dòng điện trong mạch. Loại điện trở này được chế tạo bằng cách phủ một lớp kim loại mỏng, thường là niken-crom, lên một thanh hoặc lõi gốm. Lớp kim loại này đóng vai trò là điện trở chính. Để điều chỉnh điện trở, các vết cắt xoắn ốc nhỏ được tạo ra trên màng, làm thay đổi hướng dòng điện. Điện trở màng kim loại cung cấp giá trị điện trở ổn định và chính xác, khiến chúng trở thành một trong những loại điện trở đáng tin cậy nhất. Chúng duy trì điện trở của mình ngay cả trong điều kiện nhiệt độ hoặc môi trường khác nhau, đảm bảo hoạt động đáng tin cậy theo thời gian.

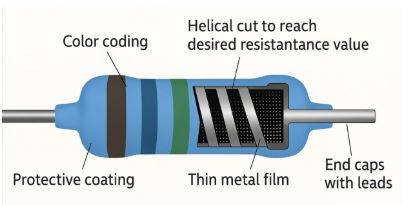

Các thành phần chính của điện trở màng kim loại.

• Lớp phủ bảo vệ: Một lớp cách điện bao quanh điện trở, bảo vệ lớp màng kim loại và lõi bên trong khỏi hơi ẩm, bụi bẩn và hư hỏng cơ học.

• Vạch màu: Các vòng sơn trên bề mặt ngoài biểu thị giá trị điện trở, dung sai và đôi khi cả hệ số nhiệt độ.

• Điện trở kim loại màng mỏng: Điện trở được làm từ hợp kim niken-crom hoặc các hợp kim tương tự, được phủ lên lõi gốm bằng quy trình phủ chân không, quyết định giá trị điện trở và độ chính xác của điện trở.

• Cắt xoắn ốc: Các rãnh xoắn ốc nhỏ được cắt vào màng kim loại để điều chỉnh điện trở. Đường dẫn càng dài hoặc càng hẹp thì điện trở càng cao.

• Lõi gốm: Đóng vai trò là lớp nền hoặc bề mặt đỡ cho lớp màng kim loại. Được làm từ alumina (Al₂O₃), nó có khả năng chịu nhiệt cao và là chất cách điện tuyệt vời.

• Nắp chụp: Đây là các tấm kim loại được gắn vào cả hai đầu của điện trở, giúp tăng độ bền cơ học và đảm bảo tiếp xúc điện với các chân điện trở.

• Dây dẫn: Một sợi dây kim loại, thường là đồng mạ thiếc, được nối với một đầu bịt, giúp dễ dàng cắm vào bảng mạch hoặc hàn với các linh kiện khác.

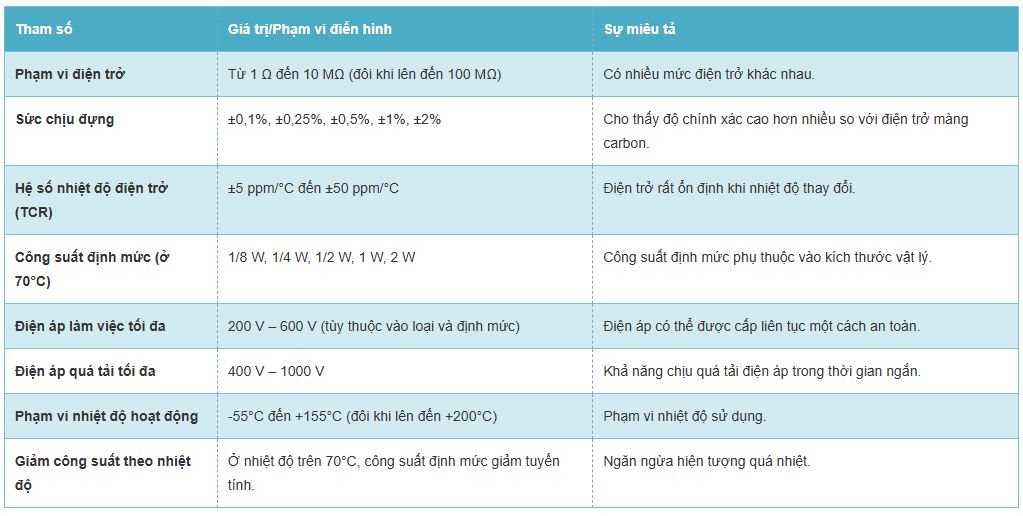

Thông số kỹ thuật của điện trở màng kim loại.

Ưu điểm của điện trở màng kim loại.

• Độ chính xác cao – Điện trở màng kim loại có dung sai rất nhỏ (thấp đến ±0,1%), đảm bảo giá trị điện trở chính xác cho các mạch điện tử nhạy cảm.

• Độ ổn định tuyệt vời – Các điện trở này duy trì điện trở của chúng theo thời gian và khi nhiệt độ thay đổi, đảm bảo độ tin cậy khi sử dụng lâu dài.

• Hệ số nhiệt độ thấp – Hệ số nhiệt độ thấp (TCR) thường nằm trong khoảng từ ±25 đến ±100 ppm/°C, do đó điện trở thay đổi rất ít khi nhiệt độ thay đổi.

• Hiệu suất nhiễu thấp – Điện trở màng kim loại tạo ra nhiễu điện tối thiểu, lý tưởng cho các mạch âm thanh, bộ khuếch đại và các ứng dụng đo lường.

• Đáp ứng tần số tuyệt vời – Nhờ thiết kế không cảm ứng, nó hoạt động tốt ngay cả trong các ứng dụng tần số cao.

• Độ tin cậy cao – Lớp phủ bảo vệ chống lại độ ẩm, quá trình oxy hóa và tác động của môi trường, do đó tăng độ bền.

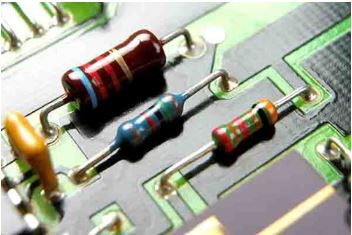

Ứng dụng của điện trở màng kim loại.

• Hệ thống âm thanh: Được sử dụng trong amply, loa và bộ trộn âm thanh để duy trì tín hiệu sạch và giảm nhiễu.

• Dụng cụ đo lường: Được sử dụng trong vôn kế, dao động ký và đồng hồ vạn năng để đo chính xác và ổn định.

• Thiết bị y tế: Được tìm thấy trong máy điện tâm đồ, thiết bị chẩn đoán và hệ thống giám sát để đảm bảo độ chính xác của dữ liệu.

• Máy tính và thiết bị truyền thông: Được sử dụng trong bộ xử lý, bộ định tuyến và thiết bị vô tuyến để điều khiển dòng điện một cách đáng tin cậy.

• Điện tử ô tô: Được sử dụng trong các bộ điều khiển động cơ, mạch cảm biến và hệ thống bảng điều khiển để đảm bảo hoạt động ổn định.

• Máy móc công nghiệp: Được tìm thấy trong bộ điều khiển động cơ, hệ thống tự động hóa và hệ thống truyền động điện để duy trì hiệu suất ổn định trong điều kiện tải trọng cao.

• Mạch nguồn và điều khiển: Được sử dụng trong các bộ điều chỉnh điện áp, bộ chuyển đổi và hệ thống phản hồi để duy trì điện áp đầu ra ổn định.

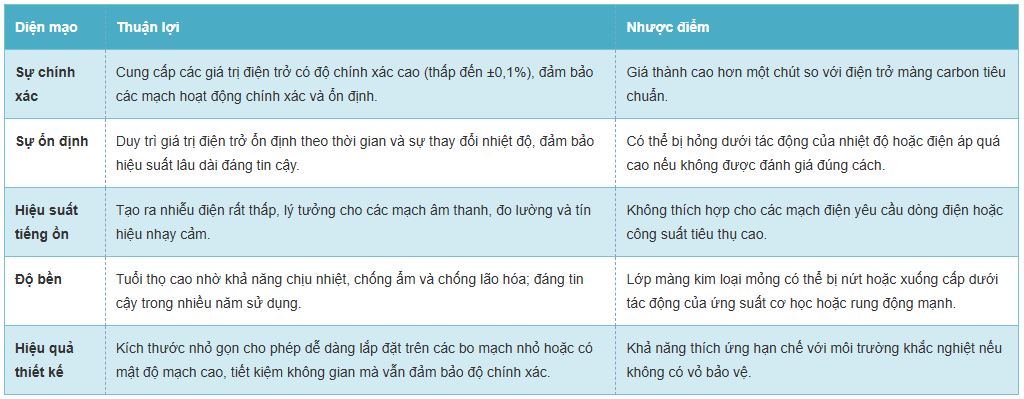

Ưu điểm và nhược điểm của điện trở màng kim loại.

Các loại điện trở màng kim loại khác nhau.

• Điện trở màng kim loại tiêu chuẩn – Đây là loại điện trở được sử dụng phổ biến nhất. Được thiết kế cho mục đích sử dụng thông thường, chúng mang lại độ chính xác tốt, độ nhiễu thấp và độ ổn định cho các mạch điện tử thông thường.

• Điện trở màng kim loại chính xác cao – Được chế tạo cho các ứng dụng đòi hỏi độ chính xác cao với dung sai rất nhỏ (thấp đến ±0,1%) và được sử dụng trong các dụng cụ đo lường, thiết bị thử nghiệm và thiết bị khoa học.

• Điện trở màng kim loại cao áp – Được sản xuất để chịu được điện áp hoạt động cao hơn một cách an toàn. Được sử dụng trong các mạch yêu cầu cách điện chắc chắn và hiệu suất ổn định dưới áp suất cao.

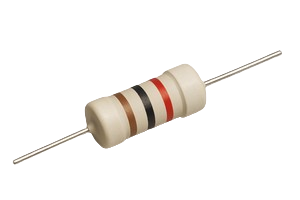

• Điện trở màng kim loại chịu nhiệt cao – Được thiết kế để hoạt động trong môi trường nhiệt độ cao, duy trì điện trở ổn định mà không bị biến dạng hoặc hư hỏng.

• Điện trở màng kim loại thu nhỏ – Đây là những điện trở nhỏ được sử dụng trong các thiết bị điện tử nhỏ gọn, nơi không gian hạn chế nhưng vẫn yêu cầu độ chính xác cao.

Sản xuất điện trở màng kim loại.

Điện trở màng kim loại được chế tạo bằng cách phủ một lớp kim loại mỏng lên một thanh gốm bằng quy trình chân không như phương pháp lắng đọng phún xạ. Thanh gốm đóng vai trò là nền ổn định, trong khi kim loại, thường là niken-crom hoặc đôi khi là các vật liệu như vàng-bạch kim hoặc tantali nitrua, được lựa chọn dựa trên các đặc tính hiệu năng của chúng. Lớp kim loại, thường dày 25-50 nanomet, cung cấp điện trở và độ ổn định mong muốn.

Sau khi phủ lớp màng, quy trình cắt bằng laser sẽ cắt chính xác lớp màng kim loại để tinh chỉnh giá trị điện trở, dẫn đến dung sai rất thấp, chỉ từ 0,1% đến 2%. Cuối cùng, một lớp phủ bảo vệ được phủ lên để ngăn ngừa hơi ẩm và hư hỏng, và các ký hiệu được thêm vào để dễ dàng nhận biết. Quy trình sản xuất tỉ mỉ này đảm bảo độ chính xác, độ tin cậy và hiệu suất lâu dài của các điện trở.

Các yếu tố an toàn cần xem xét đối với điện trở màng kim loại.

An toàn là yếu tố tối quan trọng khi sử dụng điện trở màng kim loại trong tất cả các loại mạch hoặc thiết bị điện tử. Những điểm sau đây sẽ giúp đảm bảo hoạt động an toàn và đáng tin cậy:

Trong phạm vi đã xác định.

Không được vượt quá điện áp hoặc dòng điện định mức của điện trở để tránh quá nhiệt và hư hỏng.

Ngăn ngừa quá nhiệt.

Đảm bảo luồng không khí lưu thông tốt xung quanh điện trở để tản nhiệt và duy trì hiệu suất ổn định.

Lắp đặt đúng cách

Để khoảng cách đủ lớn giữa điện trở và các linh kiện khác để tránh đoản mạch hoặc truyền nhiệt.

Cần xử lý cẩn thận.

Tránh chạm vào điện trở ngay sau khi tắt nguồn, vì nó có thể vẫn còn rất nóng.

Kiểm tra định kỳ

Hãy tìm kiếm các vết thâm, vết nứt hoặc vết cháy có thể là dấu hiệu của sự căng thẳng hoặc quá tải.

Vận hành an toàn

Việc sử dụng đúng thông số kỹ thuật, tản nhiệt tốt và kiểm tra tình trạng thường xuyên sẽ giúp đảm bảo an toàn cho cả điện trở và mạch điện.

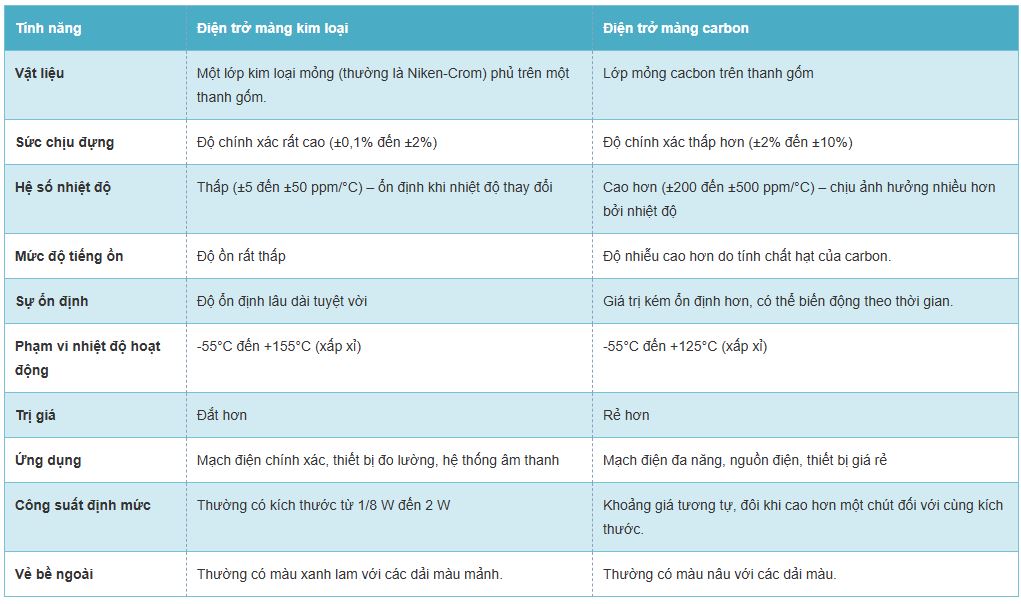

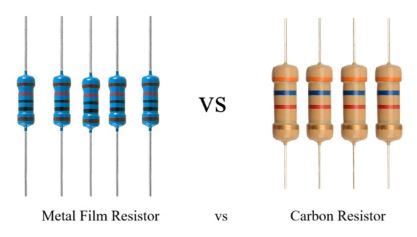

So sánh điện trở màng kim loại và điện trở carbon.

‍

Bản tóm tắt

Điện trở màng kim loại có vẻ nhỏ bé, nhưng chúng lại có tác động rất lớn đến ngành điện tử hiện đại. Chúng mang lại hiệu suất chính xác, khả năng chống chịu sự thay đổi của môi trường và tuổi thọ cao nhiều năm mà hầu như không cần bảo trì. Độ chính xác và ổn định của điện trở màng kim loại khiến chúng trở thành lựa chọn hàng đầu cho các hệ thống từ thiết bị âm thanh đến thiết bị y tế. Mặc dù giá thành của chúng cao hơn một chút so với các loại điện trở màng kim loại khác, nhưng độ tin cậy và hiệu suất mà chúng mang lại hoàn toàn xứng đáng với chi phí bỏ ra. Lựa chọn đúng loại điện trở màng kim loại sẽ giúp đảm bảo các mạch điện an toàn hơn, bền bỉ hơn và hiệu quả hơn về lâu dài.
