Khi các hệ thống RF và truyền thông phát triển để phù hợp với tốc độ dữ liệu cao hơn, băng thông rộng hơn và các sơ đồ điều chế phức tạp hơn, việc đánh giá hiệu suất trong các điều kiện hoạt động trong thế giới thực ngày càng trở nên quan trọng. Một trong những công cụ hiệu quả nhất để đánh giá như vậy làTỷ lệ công suất âm thanh (NPR) NPR theo truyền thống được sử dụng trong các hệ thống ghép kênh phân chia tần số (FDM), đặc biệt là trong truyền thông vệ tinh. Thiết bị điện tử bảo vệ, mạng cáp, bộ khuếch đại và bộ chuyển đổi RF băng thông rộng.์

NPR cung cấp chế độ xem băng thông rộng về độ tuyến tính và dải động của hệ thống, thường tiết lộ những hạn chế về hiệu suất mà thử nghiệm băng hẹp, chẳng hạn như các phép đo méo điều chế hai tông (IMD), có thể bỏ sót. Bài viết này cung cấp một cái nhìn tổng quan chi tiết về tầm quan trọng của NPR. Các yếu tố ảnh hưởng, phương pháp mô phỏng và thông tin chi tiết về triển khai từ cả góc độ đo lường và thiết kế.

Tỷ lệ công suất tiếng ồn (NPR) là gì??

Tỷ lệ công suất nhiễu (NPR) là một chỉ số thử nghiệm được sử dụng để đánh giá độ tuyến tính của hệ thống. Điều này đặc biệt đúng khi xử lý tín hiệu đa sóng mang hoặc băng rộng. Nó được định nghĩa là tỷ lệ giữa công suất âm thanh trung bình bên ngoài phổ rãnh với công suất nhiễu bên trong rãnh sau khi tín hiệu đi qua thiết bị được kiểm tra (DUT).)

Trên đường đi

Toán học NPR tính bằng decibel được xác định bởi:

NPR (dB) = 10log((Ptotal−Pnotch)/Pnotch)

trong đó tổng P là tổng công suất nhiễu trên băng tần và rãnh P là công suất trong phần có khía.

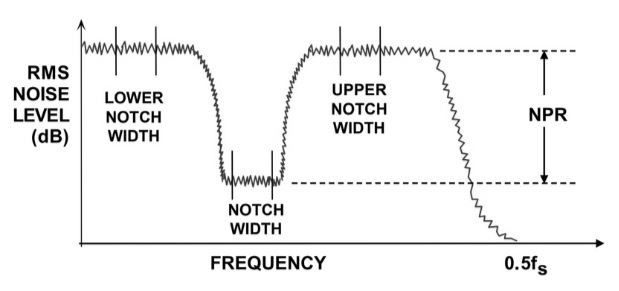

Đầu vào cho DUT thường là nhiễu Gaussian trắng bao phủ băng thông hoạt động của hệ thống. Lý tưởng nhất là một hệ thống tuyến tính không nên tái tạo bất kỳ năng lượng nào trong vùng tần số có khía này. Tuy nhiên, do tính phi tuyến tính và hiệu ứng liên điều chế của nó, tái tạo quang phổ lấp đầy khía. Càng nhiều năng lượng rò rỉ vào rãnh, NPR càng thấp, cho thấy độ tuyến tính kém hơn.

Bình luậnTầm quan trọng của NPR trong đánh giá Hệ thống

Tỷ lệ công suất tiếng ồn (NPR) Nó đóng một vai trò quan trọng trong việc đánh giá hiệu suất của hệ thống cần thiết để xử lý tín hiệu băng rộng. Điều này khác với các phương pháp thử nghiệm truyền thống như thử nghiệm biến dạng liên điều chế hai tông (IMD), tập trung vào việc tạo ra các sản phẩm biến dạng rời rạc ở các tần số cụ thể. Thử nghiệm NPR cung cấp một đánh giá toàn diện về cách tính phi tuyến ảnh hưởng đến tính toàn vẹn của tín hiệu trong phổ. Tần số rộng bao nhiêu?

Quan điểm rộng hơn này đặc biệt quan trọng trong các hệ thống thông tin liên lạc hiện đại. Tín hiệu thường sử dụng băng thông lớn và bao gồm nhiều sóng mang đồng thời. Trong tình huống như vậy, tính phi tuyến tính trong hệ thống có thể dẫn đến sự phát triển mới của phổ nhiễu liên điều chế và năng lượng không mong muốn được phân phối trên băng tần, đặc biệt là ở các khu vực quang phổ không sử dụng hoặc được bảo vệ. Thử nghiệm NPR được thiết kế đặc biệt để tiết lộ những hiệu ứng này bằng cách sử dụng nhiễu trắng băng thông rộng có khía quang phổ, mô phỏng các điều kiện hoạt động trong thế giới thực chính xác hơn so với tín hiệu thử nghiệm băng hẹp.

Đối với bộ chuyển đổi tương tự sang kỹ thuật số (ADC) và bộ chuyển đổi kỹ thuật số sang tương tự. NPR là một chỉ báo mạnh mẽ về mức độ trung thực của bộ chuyển đổi khi số hóa hoặc tạo tín hiệu mới bao phủ băng thông lớn. Trong các hệ thống truyền thông kỹ thuật số tốc độ cao, chẳng hạn như các hệ thống được sử dụng trong 5G, liên kết cáp quang và backhaul không dây thông lượng cao, ADC và DAC liên tục tiếp xúc với các kích thích băng rộng.

NPR được sử dụng để đánh giá tính phi tuyến tính trong bộ khuếch đại công suất hoặc toàn bộ chuỗi kênh ảnh hưởng như thế nào đến khả năng duy trì sự cách ly và rõ ràng của tín hiệu. Vì nhiều hệ thống vệ tinh hoạt động với các sóng mang khoảng cách hẹp, ngay cả sự biến dạng phi tuyến tính nhỏ nhất cũng có thể gây nhiễu có hại giữa các kênh liền kề. NPR giúp định lượng rủi ro này và hướng dẫn thiết kế các kiến trúc kênh tuyến tính và mạnh mẽ hơn.

Bộ khuếch đại tín hiệu truyền hình cáp (CATV) là một lĩnh vực quan trọng khác mà thử nghiệm NPR được sử dụng rộng rãi. Các bộ khuếch đại này phải quản lý hàng chục hoặc thậm chí hàng trăm kênh truyền hình và dữ liệu đồng thời trên một phổ tần số rộng. Bất kỳ sự điều chế hoặc biến dạng hài nào trong bộ khuếch đại có thể dẫn đến sự lan truyền của nhiễu đến các kênh im lặng, làm giảm chất lượng video hoặc gây ra lỗi dữ liệu. Thử nghiệm NPR là lý tưởng để mô phỏng môi trường đa kênh này và cung cấp cái nhìn sâu sắc về hiệu suất trong thế giới thực của bộ khuếch đại.์

Bộ đàm do phần mềm xác định (SDR), ngày càng được sử dụng nhiều hơn trong môi trường giao tiếp động và thích ứng, cũng được hưởng lợi từ thử nghiệm NPR. Thử nghiệm NPR giúp xác minh rằng giao diện người dùng và quy trình xử lý tín hiệu của radio có thể xử lý truy cập phổ động mà không gây ra biến dạng phi tuyến đáng kể có thể gây nhiễu các kênh lân cận hoặc vi phạm mặt nạ phổ.

Có lẽ một trong những khía cạnh quan trọng nhất của thử nghiệm NPR là khả năng mô phỏng các điều kiện hoạt động trong thế giới thực bằng cách sử dụng nhiễu băng thông rộng thay vì âm rời rạc hoặc dạng sóng đơn giản. Điều này giúp tiết lộ các biến dạng tinh tế và giới hạn dải động có thể không được phát hiện trong các bài kiểm tra IMD hoặc biến dạng hài truyền thống. Do đó, NPR cung cấp cho các kỹ sư sự hiểu biết thực tế và thực tế về cách hệ thống sẽ hoạt động trong các tình huống ứng dụng điển hình, điều này đặc biệt quan trọng đối với các ứng dụng mà tính toàn vẹn của tín hiệu và độ sạch của phổ là điều tối quan trọng.

Phương pháp kiểm tra NPR

Kiểm tra Tỷ lệ công suất nhiễu (NPR) được thiết kế để đánh giá mức độ duy trì tính toàn vẹn của tín hiệu khi ở đầu vào băng rộng thực tế. Nó liên quan đến việc đưa một tín hiệu được tạo ra đặc biệt vào thiết bị được thử nghiệm (DUT) và đo lường cách tính phi tuyến gây ra năng lượng biến dạng xuất hiện trong một rãnh quang phổ được xác định trước. Quá trình này tiết lộ độ tuyến tính và dải động của hệ thống trong các điều kiện tín hiệu phức tạp.

Nguyên tắc và quy trình cơ bản Kiểm tra

Thử nghiệm NPR bắt đầu bằng cách tạo ra tiếng ồn trắng bao phủ một dải tần số rộng. Nó bắt chước lưu lượng đa nhà cung cấp dịch vụ hoặc băng thông rộng trong thế giới thực. Một bộ lọc rãnh dải hẹp sau đó được sử dụng để loại bỏ năng lượng từ phân đoạn tần số nhỏ, tạo ra một vùng "yên tĩnh" trong phổ nhiễu. Tiếng ồn có khía này được đưa đến DUT, có thể là ADC, DAC, bộ khuếch đại, bộ phát đáp hoặc thành phần RF băng rộng khác.

Sau khi tín hiệu đi qua DUT, đầu ra được phân tích, thường sử dụng máy phân tích phổ để xác định mức độ biến dạng công suất rò rỉ vào rãnh. Bất kỳ năng lượng nào trước đây được tìm thấy trong không gian trống đều do các sản phẩm liên điều chế hoặc các hiệu ứng phi tuyến khác. Càng ít năng lượng được quan sát thấy trong rãnh, NPR càng cao và độ tuyến tính của hệ thống càng tốt.

Cách đo lường

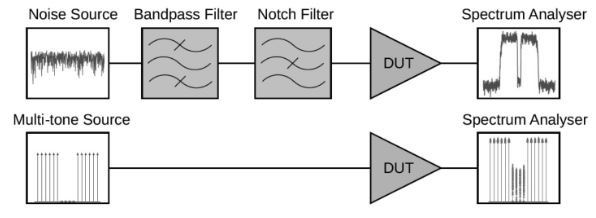

1. Các phương pháp truyền thống sử dụng nhiễu trắng và bộ lọc์

Trong cài đặt NPR cổ điển: Nguồn nhiễu băng thông rộng được sử dụng để tạo tín hiệu đầu vào. Bộ lọc thông dải giới hạn tín hiệu ở dải tần mong muốn. Trong khi bộ lọc notch tạo ra một khoảng cách hẹp trong quang phổ. Bộ lọc rãnh phải có hệ số Q cao để đảm bảo loại bỏ sắc nét và ngăn ngừa hiện tượng trong phép đo, đặc biệt là khi giá trị NPR cao.

Phương pháp này rất đơn giản và phản ánh việc sử dụng sớm thử nghiệm NPR trong các hệ thống truyền thông tương tự. Tuy nhiên, nó yêu cầu một bộ lọc tương tự chính xác và có thể có những hạn chế về tính linh hoạt, chẳng hạn như vị trí hoặc độ sâu của rãnh cố định.ี่

2. Phương pháp hiện đại sử dụng tín hiệu đa âm

Các phương pháp mới hơn và linh hoạt hơn sử dụng bộ tạo tín hiệu đa âm để tổng hợp hàng trăm hoặc thậm chí hàng nghìn âm rời rạc trên băng thông của hệ thống. Bằng cách chọn tắt một âm cụ thể, một hoặc nhiều rãnh quang phổ có thể được tạo ra mà không cần bộ lọc tương tự. Điều này cho phép kiểm soát chính xác rãnh và tránh tổn thất liên quan đến bộ lọc.

Các giai đoạn của giai điệu được ngẫu nhiên, thường sử dụng kỹ thuật mô phỏng Monte Carlo. Để tránh tỷ lệ đỉnh trên trung bình lớn có thể gây căng thẳng cho DUT, cách tiếp cận đa âm cho phép rãnh sâu hơn và cải thiện độ chính xác của quang phổ, mặc dù nó yêu cầu thiết bị tạo tín hiệu tiên tiến và điều khiển dạng sóng kỹ thuật số.

Cả hai phương pháp đều có ưu điểm: các phương pháp dựa trên tiếng ồn truyền thống dễ thực hiện hơn với các thiết lập kiểm tra tương tự, trong khi các phương pháp đa âm mang lại sự linh hoạt hơn và lý tưởng cho các mô phỏng hoặc hệ thống kiểm tra nâng cao.

Thuộc tínhGiải thích hiệu suất và hiệu quả์ Tiêu chuẩn

Kết quả kiểm tra NPR có thể được giải thích để đo lường chất lượng của hệ thống. NPR cao (tức là trên 50 dB) cho thấy độ tuyến tính tuyệt vời và độ méo thấp. NPR trung bình từ 30–50 dB Hiệu suất chấp nhận được được khuyến nghị cho nhiều ứng dụng. Trong khi các giá trị dưới 30 dB cho thấy các vấn đề về độ phi tuyến hoặc nhiễu đáng kể. Đối với ADC, NPR thường được sử dụng để đánh giá độ phân giải hiệu quả. Cho người yêu cũample, một ADC 12 bit lý tưởng sẽ cho NPR tối đa khoảng 62 dB.:

NPR_{Tối đa} ≈ 6.02N + 1,76 − 10 nhật ký(12)

trong đó N là số bit của độ phân giải.

Các yếu tố ảnh hưởng đến kết quả์ NPR

Độ phân giải của ADC hoặc DAC đóng một vai trò quan trọng. Độ sâu bit cao hơn dẫn đến NPR tốt hơn do nhiễu định lượng thấp hơn. Kỹ thuật lấy mẫu quá mức và tạo nhiễu có thể cải thiện hơn nữa NPR bằng cách phân phối nhiễu trên băng thông lớn hơn, giảm mật độ nhiễu trong dải tần một cách hiệu quả. Chiều rộng và vị trí của rãnh cũng rất quan trọng. Một rãnh rất hẹp có thể không phát hiện ra tất cả các sản phẩm bị biến dạng. Trong khi vị trí của rãnh có thể tiết lộ các khía cạnh khác nhau của tính phi tuyến tính. Ngoài ra, băng thông nhiễu tổng thể được sử dụng trong thử nghiệm ảnh hưởng đến tải của hệ thống và phản hồi NPR.

Ưu điểm của thử nghiệm NPR

Một trong những điểm mạnh chính của bài kiểm tra Tỷ lệ công suất nhiễu (NPR) nằm ở khả năng bắt chước chặt chẽ các điều kiện tín hiệu trong thế giới thực. Điều này khác với các bài kiểm tra liên điều chế hai âm truyền thống, đánh giá hiệu suất hệ thống bằng cách sử dụng một cặp âm riêng biệt. - Thử nghiệm NPR sử dụng nhiễu băng thông rộng, mô phỏng môi trường đa sóng mang hoặc điều chế phức tạp. Cách tiếp cận này cung cấp phép đo thực tế hơn về hành vi của hệ thống. Điều này đặc biệt đúng trong các ứng dụng như kênh vệ tinh. Bộ khuếch đại truyền hình cáp và ADC hoặc DAC tốc độ cao, nơi tín hiệu thường chiếm phần lớn phổ tần số.่

Bằng cách giới thiệu một rãnh trong phổ âm thanh và quan sát mức độ công suất biến dạng rò rỉ trở lại vùng yên tĩnh này, thử nghiệm NPR nắm bắt các hiệu ứng tích lũy của các hiệu ứng phi tuyến, nén và liên điều chế xảy ra dưới tải băng thông rộng. Điều này làm cho nó cực kỳ có giá trị để đánh giá các hệ thống băng rộng. Độ méo có thể bao phủ nhiều tần số và không thể dễ dàng phát hiện bằng thử nghiệm băng hẹp.

Một ưu điểm quan trọng khác của NPR là tính thiết thực và dễ sử dụng. Thiết lập thường liên quan đến nguồn gây nhiễu băng thông rộng. Bộ lọc rãnh chính xác và máy phân tích phổ hoặc bộ số hóa cho các phép đo đầu ra giúp kiểm tra NPR có thể truy cập mà không cần thiết bị kiểm tra phức tạp hoặc đắt tiền.

Cuối cùng, NPR là một phương pháp được chấp nhận và chấp nhận rộng rãi trong ngành công nghiệp và học thuật để so sánh phạm vi động và tuyến tính của các thành phần RF khác nhau và tín hiệu hỗn hợp. Xác thực và tính năng của phần cứng truyền thông hiện đại

Hạn chế của phương phápี NPR

Mặc dù có điểm mạnh, bài kiểm tra NPR có những hạn chế của nó. Nó không phân biệt giữa một số loại phi tuyến nhất định, chẳng hạn như biến dạng bậc hai và bậc ba. Ngoài ra, việc giải thích kết quả có thể kém thân thiện với người dùng hơn so với các chỉ số nổi tiếng như SFDR (Dải động không giả). Do đó, NPR nên được sử dụng kết hợp với các thử nghiệm khác để cung cấp các đặc tính hệ thống hoàn chỉnh.์
